Cylindertillbehör

Cylindertillbehör

Cylindertillbehör är kärnstödjande komponenter i cylindersystemet. Deras vetenskapliga urval spelar en avgörande roll för att säkerställa cylinderns tillförlitlighet, kontrollnoggrannhet, livslängd och driftseffektivitet. Denna serie av tillbehör kan heltäckande förbättra cylinderns omfattande prestanda under olika arbetsförhållanden, minska underhållskostnaderna och är lämplig för automatiserade produktionsscenarier med hög precision genom höghållfasta material, precisionsteknik och optimerad strukturell design. .

Kärnfunktioner
1. Hög tillförlitlighet: Tillverkad av höghållfast legeringssmide, den kan motstå 1,6 MPa arbetstryck och ±5% tryckfluktuationer; Oljebeständigt nitrilgummi och polytetrafluoretenkomposittätningskomponenter kan uppnå mer än 8000 timmars läckagefri drift i temperaturintervallet -30℃ till 120℃, vilket avsevärt minskar risken för stillestånd. .

2. Precisionskontroll: Den matchande toleransen når IT5-nivån, ändytans utlopp är ≤0,01 mm/m, vilket säkerställer att koaxialitetsfelet mellan cylindern och lasten är ≤0,02 mm, kolvrörelsens rakhetsavvikelse kontrolleras inom 0,05 mm/100 mm, och den repeterade positioneringsnoggrannheten når 01 mm ±0.

3. Ultralång livslängd: Ytbehandling av hårdförkromning (hårdhet över HV700), glidfriktionskoefficient så låg som 0,08, med självsmörjande lager, slitage ≤0,001 mm/100 000 rörelser, mer än 3 miljoner problemfria cykler kan uppnås under nominella förhållanden, och livslängden för vanliga tillbehör är 3 gånger längre än så. .

4. Hög effektivitet och energibesparing: Den strömlinjeformade luftflödeskanalen minskar luftmotståndskoefficienten längs vägen med 30 % och ökar gasens reaktionshastighet med 20 %; det lätta aluminiumlegeringsmaterialet (densitet 2,7 g/cm³) minskar rörelsens tröghet och energiförbrukningen minskas med 15 % under höghastighetsförhållanden (1m/s), vilket förbättrar produktionslinjens effektivitet.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：Ingen nästa artikel

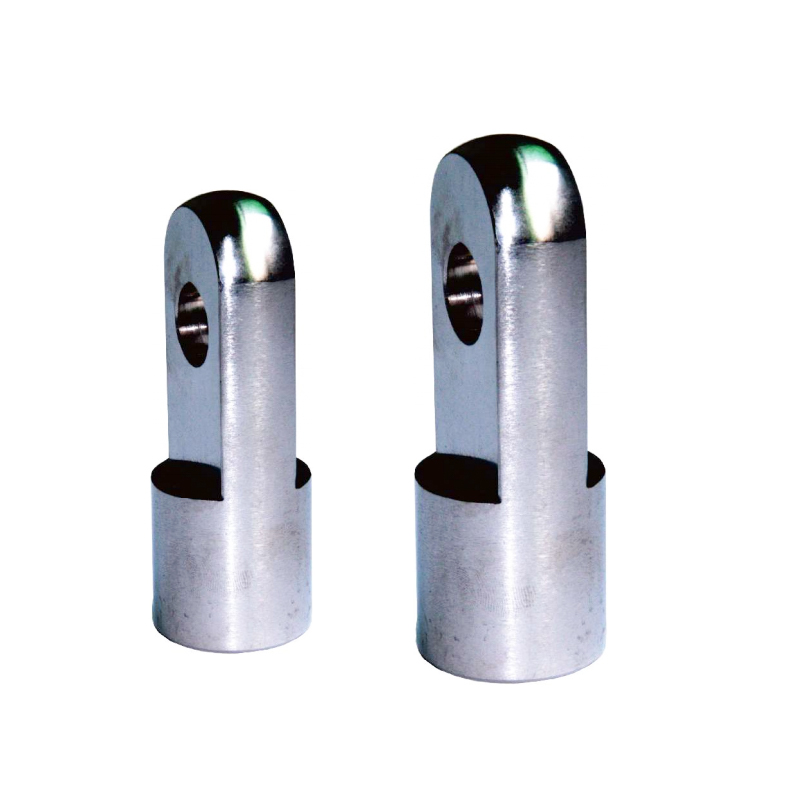

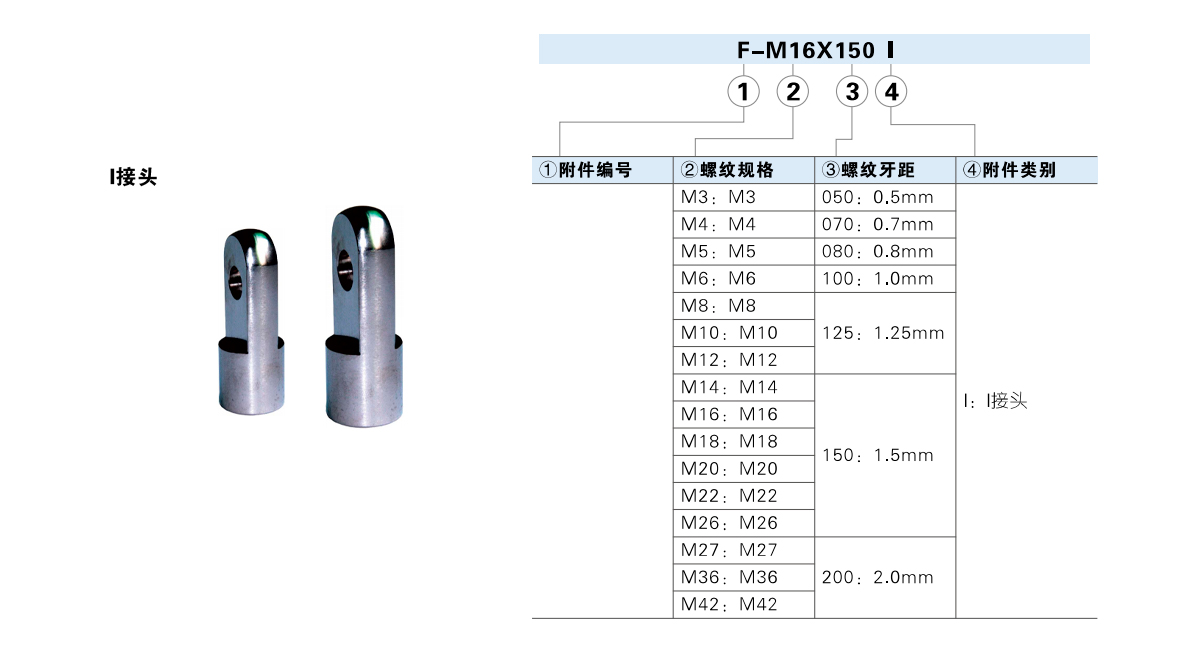

  • Namn på tillbehör i cylinderserien SE SAI
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    Namn på tillbehör i cylinderserien SG/SGC SC/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    Namn på tillbehör i cylinderserien MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

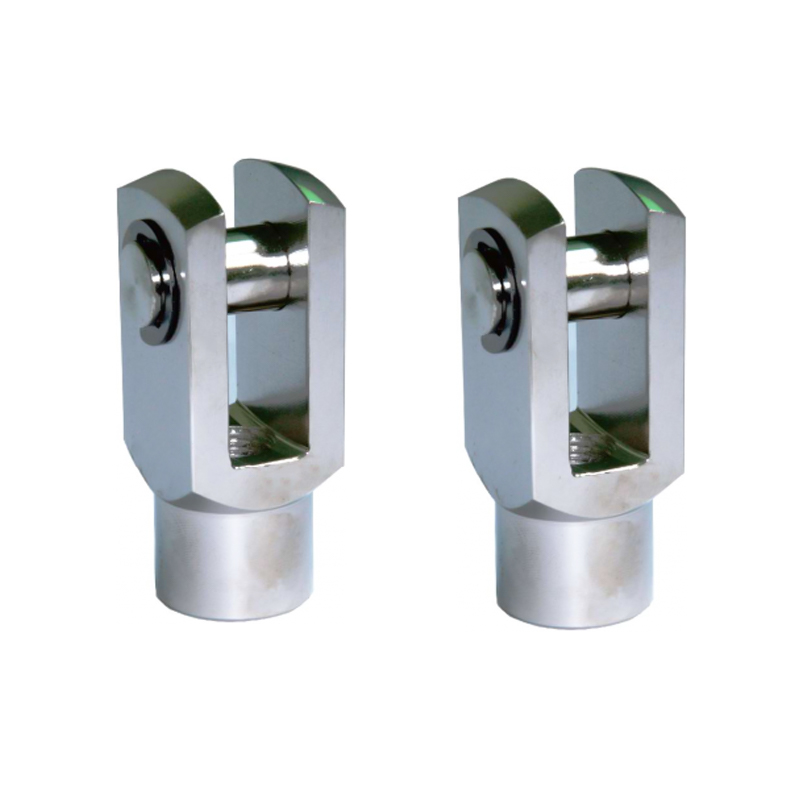

    Namn på tillbehör i cylinderserien SE SAl
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    Namn på tillbehör i cylinderserien SG/SGC SC/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    Namn på tillbehör i cylinderserien MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

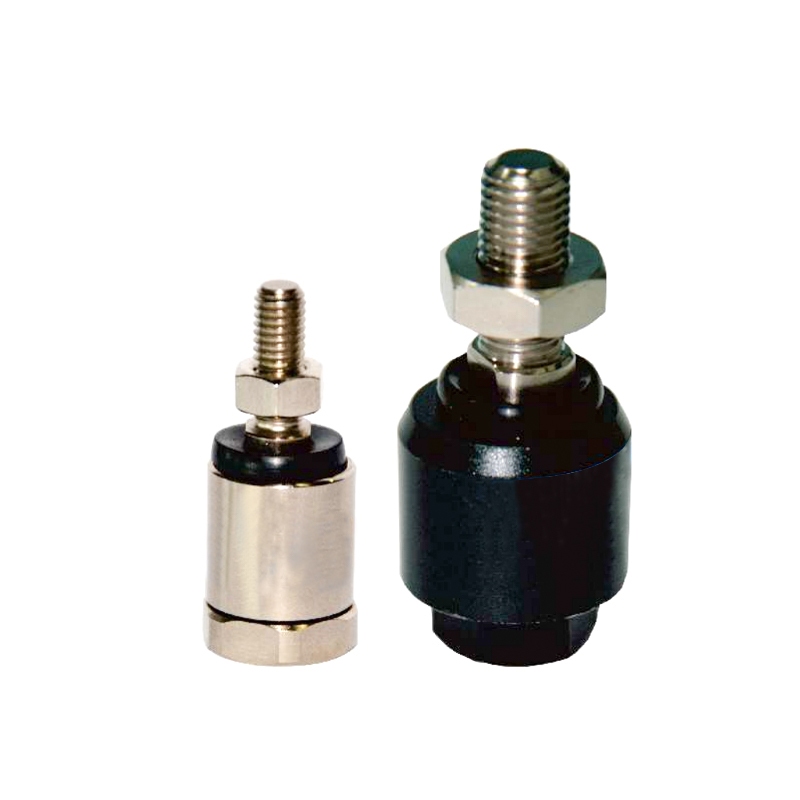

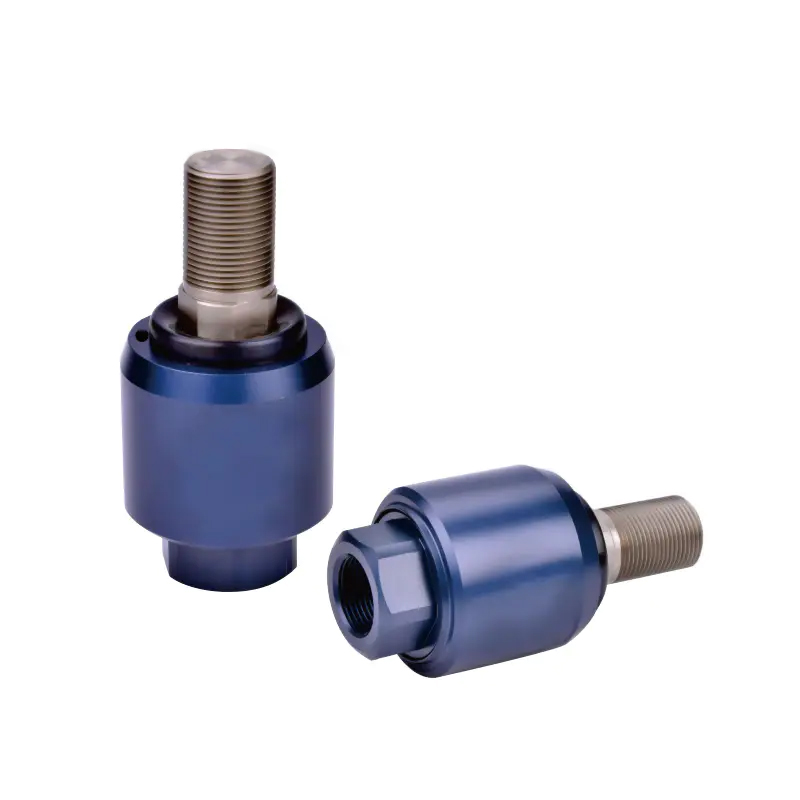

    Cylinderserie ACQ

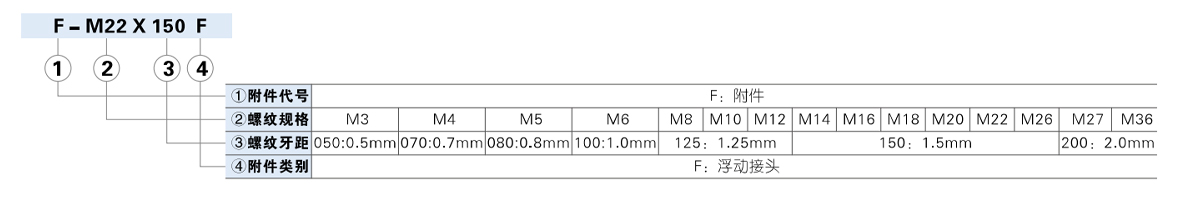

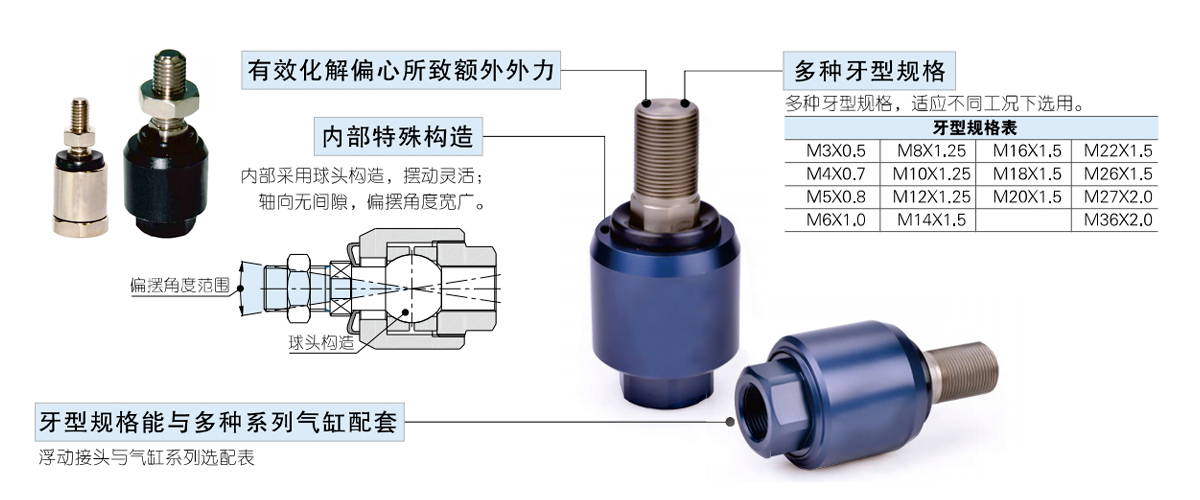

    Specifikationer för flytled i cylinderserien PB MI MA MF           MBL Flytledsspecifikationer 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    Specifikationer för flytled i cylinderserien SG/SGC SE SAl SAl/SC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

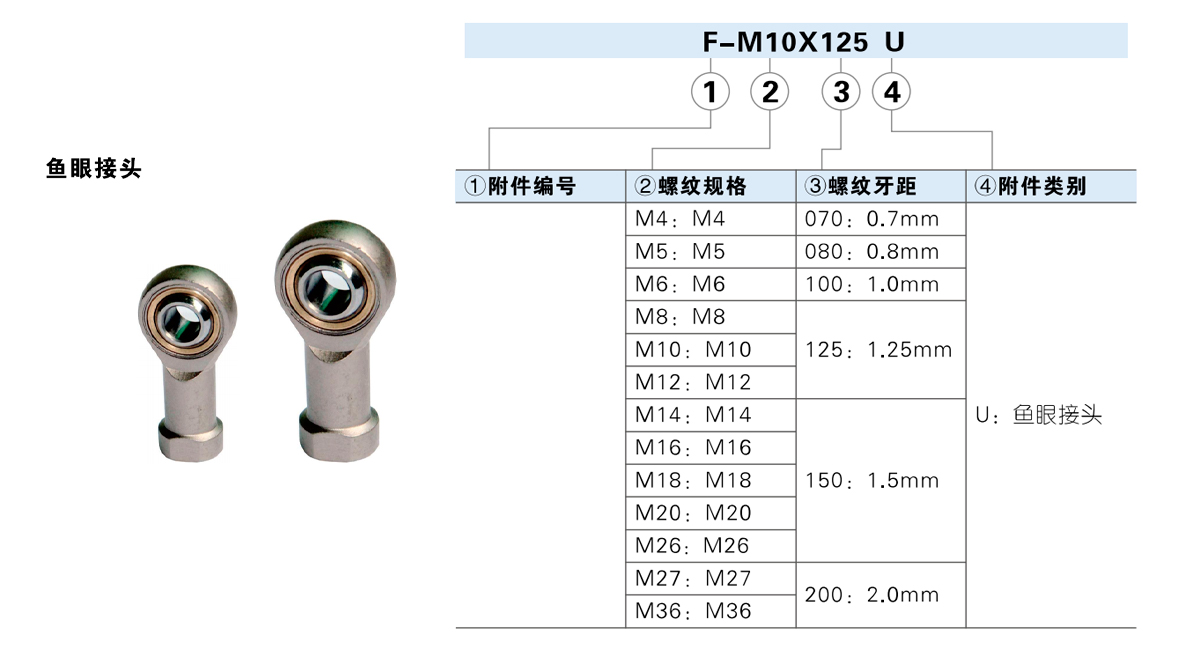

    Namn på tillbehör i cylinderserien SE SAI SAI/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Namn på tillbehör i cylinderserien SG/SGC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    Namn på tillbehör i cylinderserien ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    Namn på tillbehör i cylinderserien MA MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●
    Namn på tillbehör i cylinderserien PB MI
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

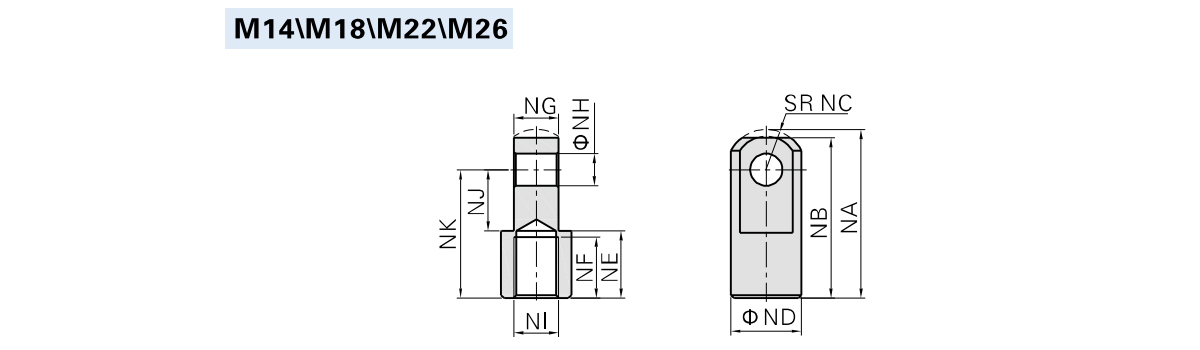

  • Modell/Symbol NA OBS! NC ND NE NF NG NH NJI NK NI
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1,5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18×1,5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22×1,5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26×1,5

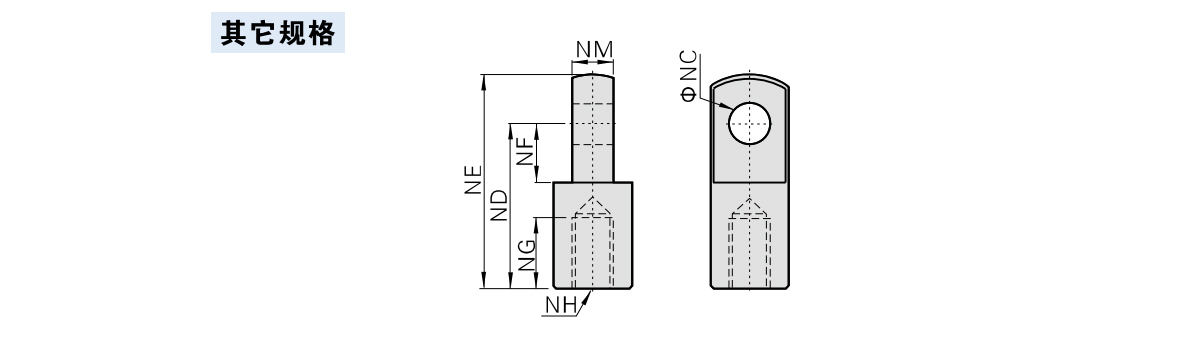

    Modell/Symbol NC ND NE NF NG NH NM
    F-M3×050l 3 12 15.5 5 5 M3×0,5 3
    F-M4×070l 4 16 21 6.8 8 M4×0,7 4
    F-M5×080l 5 25 32 14.1 7.5 M5×0,8 6.3
    F-M6×1001 6 21 28 8.5 8 M6×1,0 6
    F-M8×1251 8 30 40 11 15 M8×1,25 8
    F-M10×1251 10 40 50 15 20 M10×1,25 10
    F-M12×1251 12 48 62 24 20 M12×1,25 12
    F-M16×150l 16 64 82 32 23 M16×1,5 16
    F-M20×1501 20 80 102 40 30 M20×1,5 20
    F-M27×200l 30 110 139 51 45 M27×2,0 30
    F-M36×200l 35 144 181 65 55 M36×2,0 35
    F-M42×200l 40 168 211 85 62 M42×2,0 40

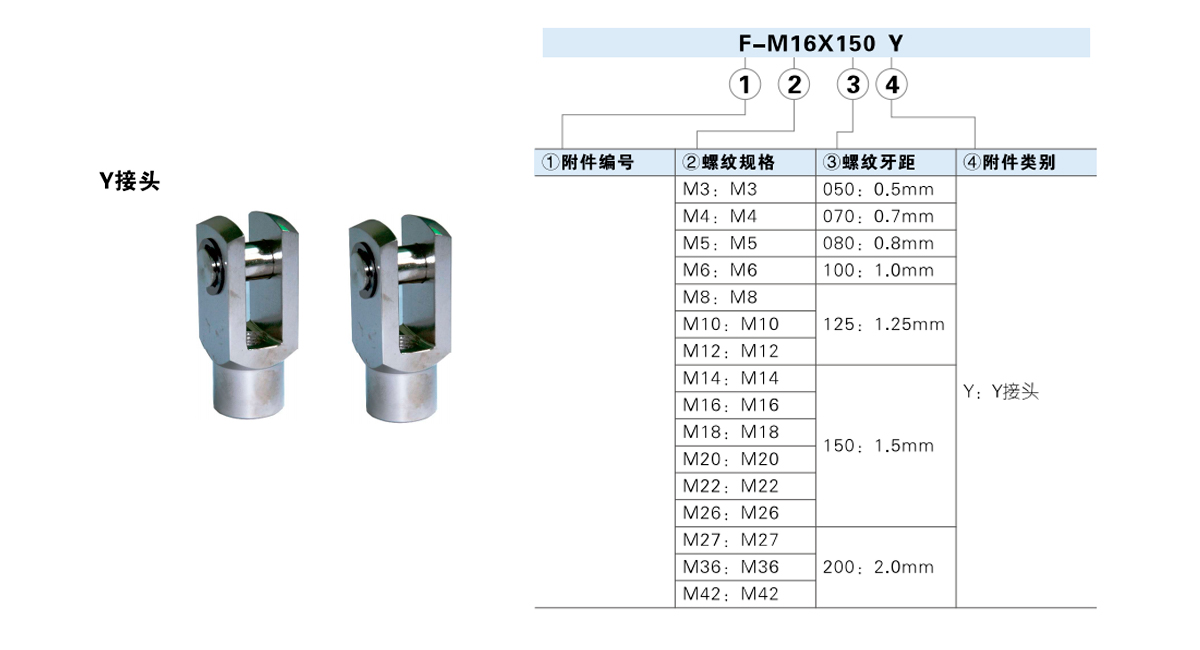

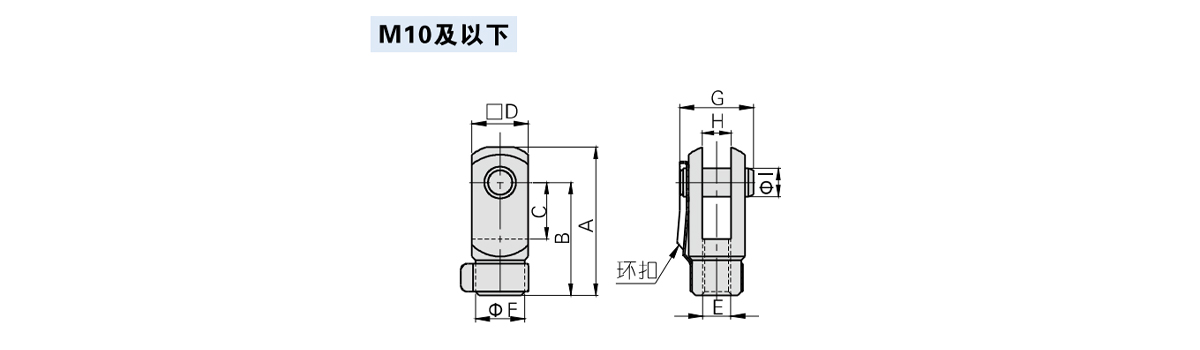

    Modell/Symbol A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3×0,5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4×0,7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5×0,8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6×1,0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8×1,25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10×1,25 25 10 10

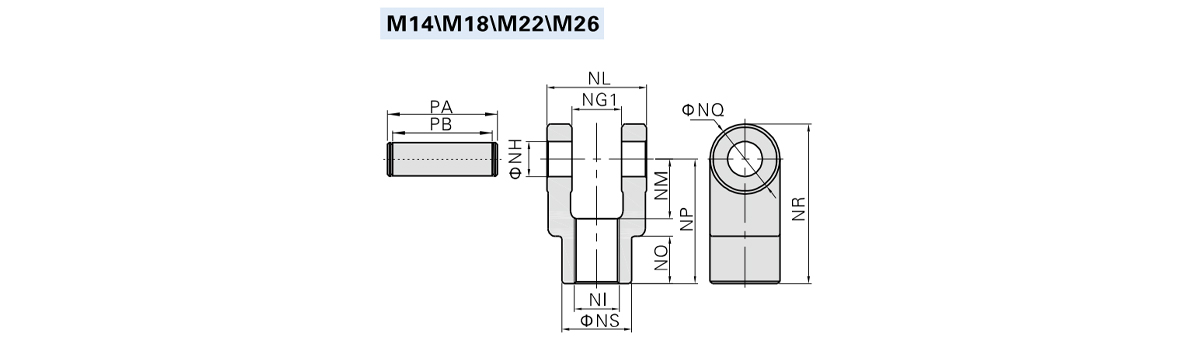

    Modell/Symbol NG1 NH NI NL NM NEJ NP NQ NR NS PA PB
    F-M14X150Y 14.2 10 M14×1,5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18×1,5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22×1,5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26×1,5 59.8 34 20 65 40 85 40 69.2 60.8

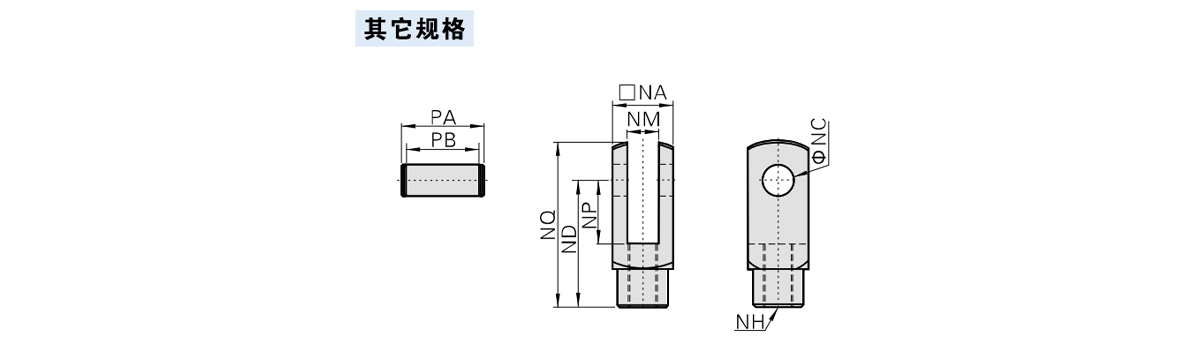

    Modell/Symbol NA NC ND NP NQ NM NH PA PB
    F-M12×125Y 25.4 12 48 24 62 12 M12×1,25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16×1,5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20×1,5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27×2,0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36×2,0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42×2,0 115 93

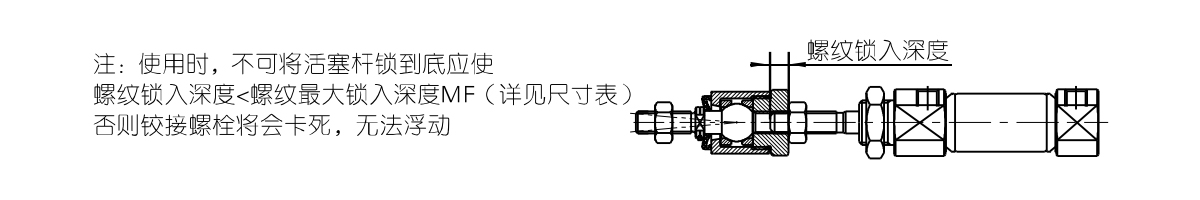

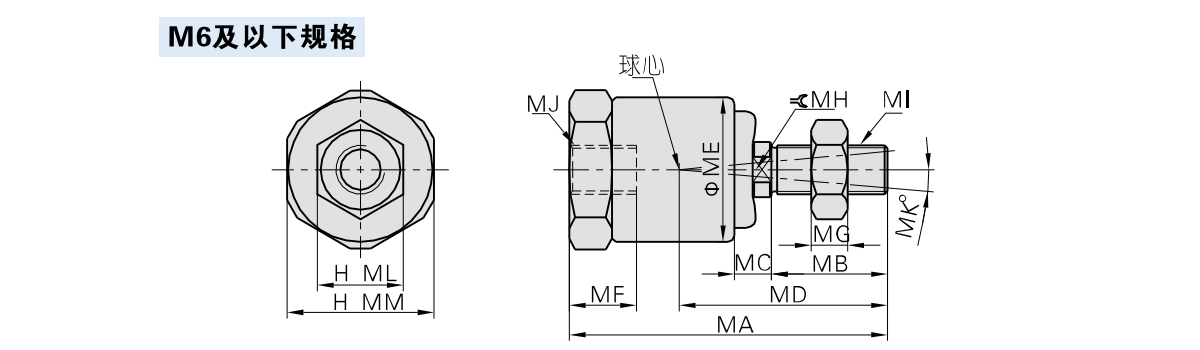

    Modell/Symbol MA MB MC MD JAG MF MG MH MIMJ ML MM Vinkelkompensation Radiell kompensation
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3×0,5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4×0,7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5×0,8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6×1,0 10 14 ±5° 0.5

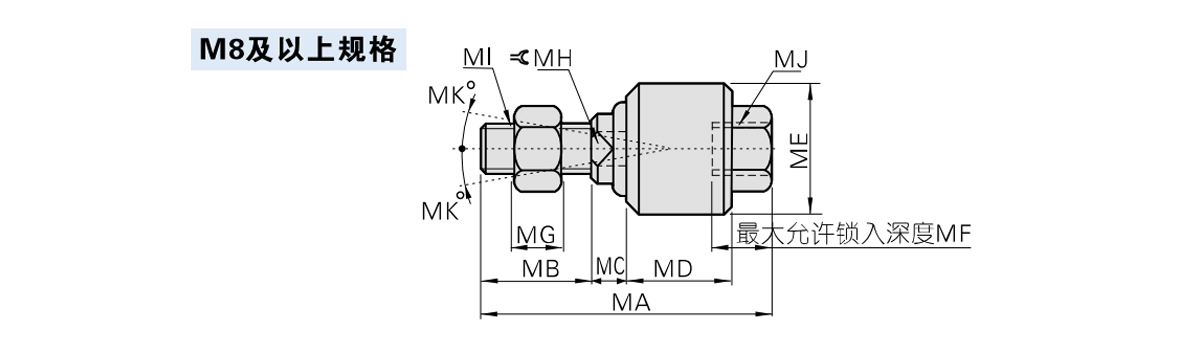

    Modell/Symbol MA MB MC MD JAG MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8×1,25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10×1,25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12×1,25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1,5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16×1,5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18×1,5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20×1,5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22×1,5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26×1,5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27×2,0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36×2,0 5

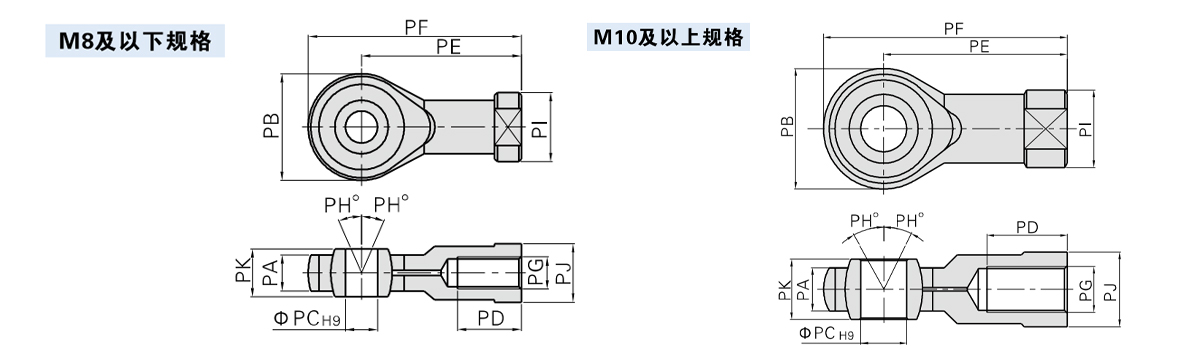

    Modell/Symbol PA PB PC PD PE PF PG PH PI PJ PK
    F-M4X070U 6 18 5 10 27 36 M4×0,7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5×0,8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6×1,0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8×1,25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10×1,25 13 19 17 14
    F-M12×125U 12 32 12 22 50 66 M12×1,25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1,5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16×1,5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18×1,5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20×1,5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26×1,5 15 42 36 31
    F-M27×200U 25 70 30 51 110 145 M27×2,0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36×2,0 15 57.5 50 43
