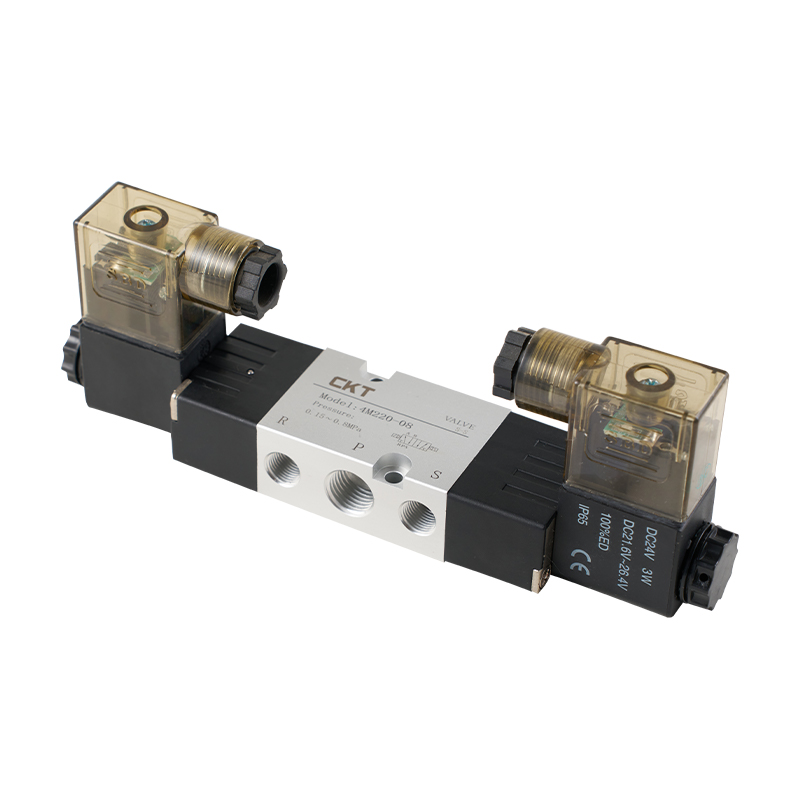

4M Series Pilotmanövrerad sidopanel 5-vägs magnetventil

4M-serien Pilotmanövrerad sidovägs 5-vägs magnetventil är en kärnkomponent designad för industriell vätskeeffektkontroll. Den antar den pilotstyrda principen och den kompakta sidomonteringsstrukturen och är lämplig för direkt aktivering och styrning av ställdon i automationssystem.

Dess kärnfunktioner inkluderar:
Pilotmanövrerad luftvägsdesign: Användningen av pneumatiskt pilottryck för att driva huvudspolens verkan minskar avsevärt driftsbelastningen på solenoidspolen och förbättrar ventilens övergripande svarshastighet och tillförlitlighet, speciellt för gastillförselförhållanden med medelhögt och högt tryck.

Femvägs funktionell struktur: Integrering av fem vätskepassager för att bilda en standard pneumatisk reverseringskrets. Konstruktionen tillåter tryckluft att flöda i båda riktningarna mellan det avsedda inloppet och utloppet, och kan realisera tryckväxlingen mellan ställdonets två arbetskamrar (såsom cylindrar) och den nödvändiga avgasfunktionen.

Monteringsportar för sidopaneler: Ventilhusets design har standardiserade sidopanelsmonteringsportar. Detta gör att ventilen kan monteras kompakt direkt på standardiserade ställdon (t.ex. ISO-portar på cylindrar) eller andra grenrör utan behov av ytterligare röranslutningar, vilket sparar utrymme och förenklar komplexiteten i luftledningsanslutningar.

Kompakt och integrerad design: Sidopanelens monteringsformat underlättar en hög grad av integration av ventilen och ställdonet i en kompakt pneumatisk enhet. Detta minskar inte bara risken för potentiellt läckage vid externa anslutningspunkter, utan förbättrar också systemets övergripande styvhet och stabilitet.

Förenklad installation och underhåll: Den direkta sidopanelanslutningen eliminerar ett stort antal beslag och kopplingar, vilket avsevärt minskar svårigheten att montera och underhålla systemet. Att byta ut ventiler eller relaterade komponenter är enklare och hjälper till att minska stilleståndstiden.

Universell applikationslämplighet: Seriens standardiserade gränssnitt och femvägsfunktionalitet gör den till ett mångsidigt val för ett brett utbud av industriella automationsscenarier som kräver aktivering av dubbelverkande ställdon, såsom materialhantering, monteringsfixturer, processkontroll och mer. Designen fokuserar på grundläggande och omfattande pneumatiska kommuteringsbehov.

Kärnvärdet för denna magnetventil är den innovativa monteringen av ställdonet direkt på sidopanelens yta kombinerat med den pilotstyrda 5-vägsfunktionen, vilket ger grunden för ett effektivt, kompakt och lättskött pneumatiskt styrsystem.
