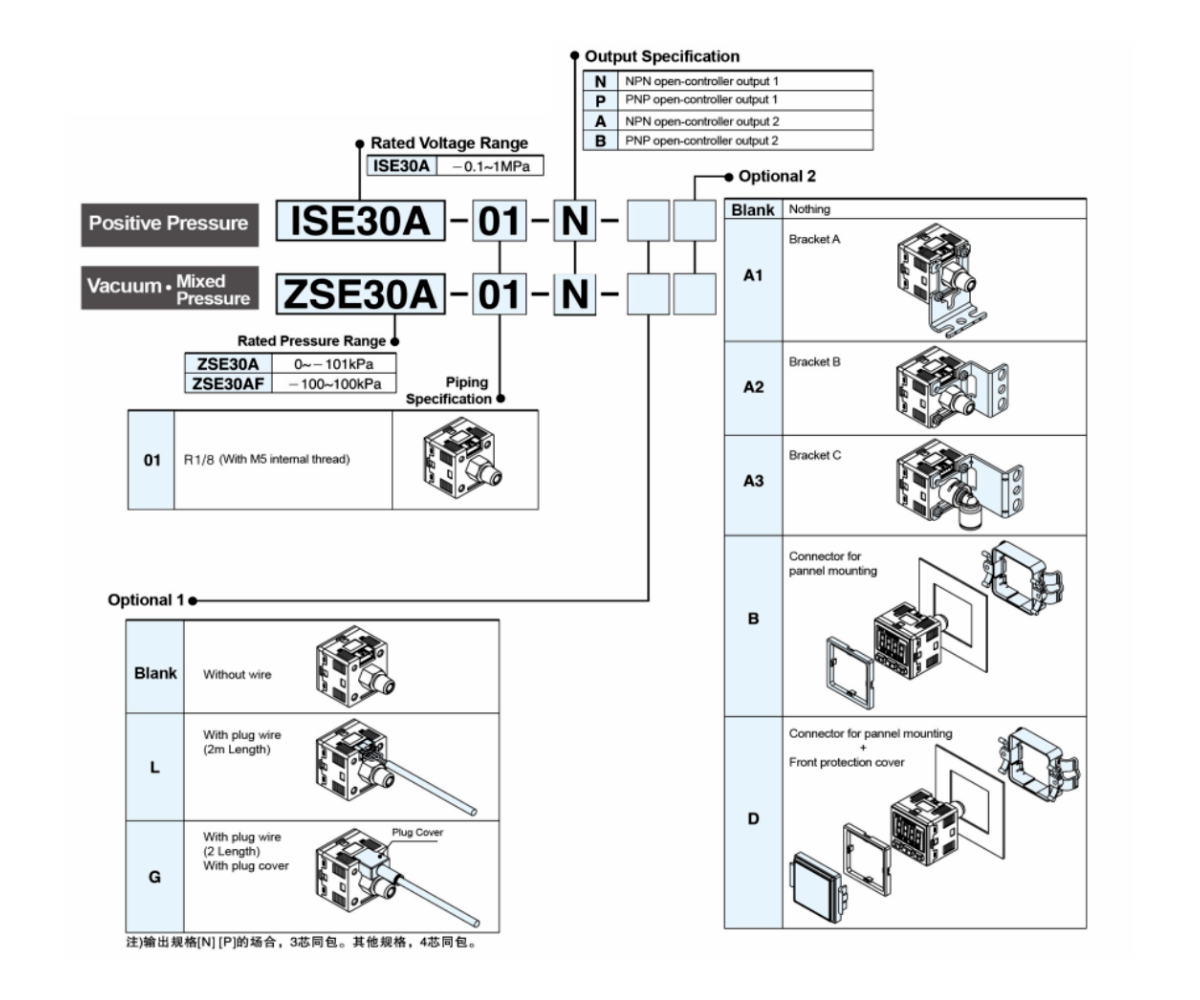

| Modell | ZSE30AF
(blandat tryck) | ZSE30A (vakuumtryck) | ISE30A
(positivt tryck) |
| Klassat tryckintervall | -100,0~100,0kPa | 0~-101 kPa | 0,0~1 000 MPa |
| Ställ in tryckintervall | -101,0~101,0kPa | -101,3~10,0kPa | -0,100~1,000 MPa |
| Trycktålig | 300kPa | 1,5 MPa |
| Vätska | Luft, Icke-frätande, Ej brännbarhet |
| Tryckenhet inställd minimumskala | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Spänning | 12 till 24V DC ±10 %, rippeltopp under 10 % |
| Förbrukning Aktuell | ≤40mA under (ingen belastning) |

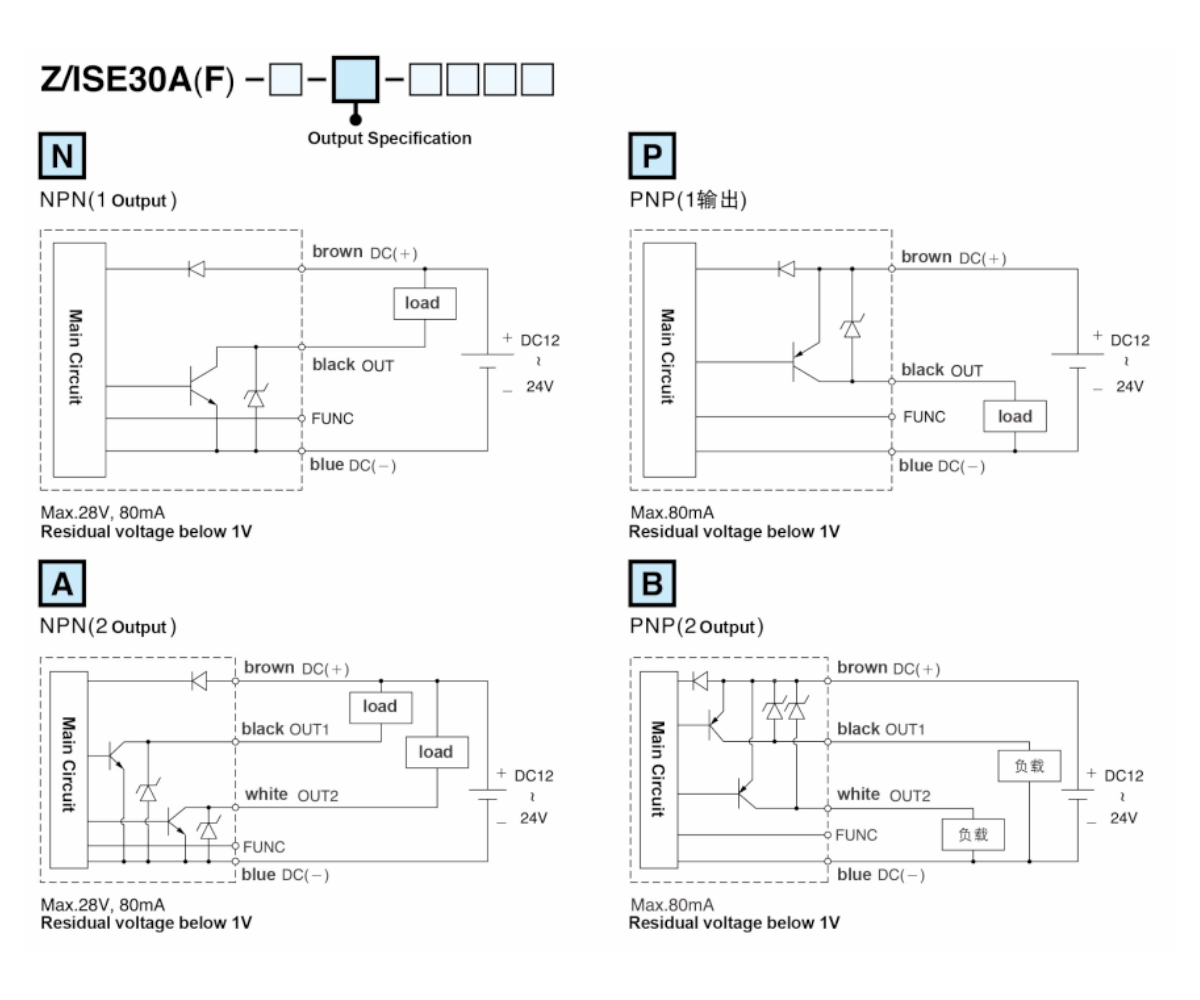

| Byt utgång | 2 NPN-utgångar för öppen styrenhet 2 PNP-utgångar med öppen styrenhet
Max. belastningsström: 125mA Max. belastningsström: 125 mA
Max. Matningsspänning: 30VDC Max. Matningsspänning: 24VDC
Internt tryckfall:1,5V under Internt tryckfall:1,5V under |
Upprepa noggrannhet
| ±0,2 % F.S. ±1 siffra Nedan |
| Differential | Single Point Inställningsmodell | Justerbar(*1) |
| Fönster för differentialläge |
| Jämförelseläge för fönster |
| Reaktionstid | ≤2,5ms (Funktion för att förhindra felfunktion: 25ms, 100ms, 250ms,
500ms, 1000ms, 1500ms valfritt) |
| Utgångskortslutningsskydd | Ja |

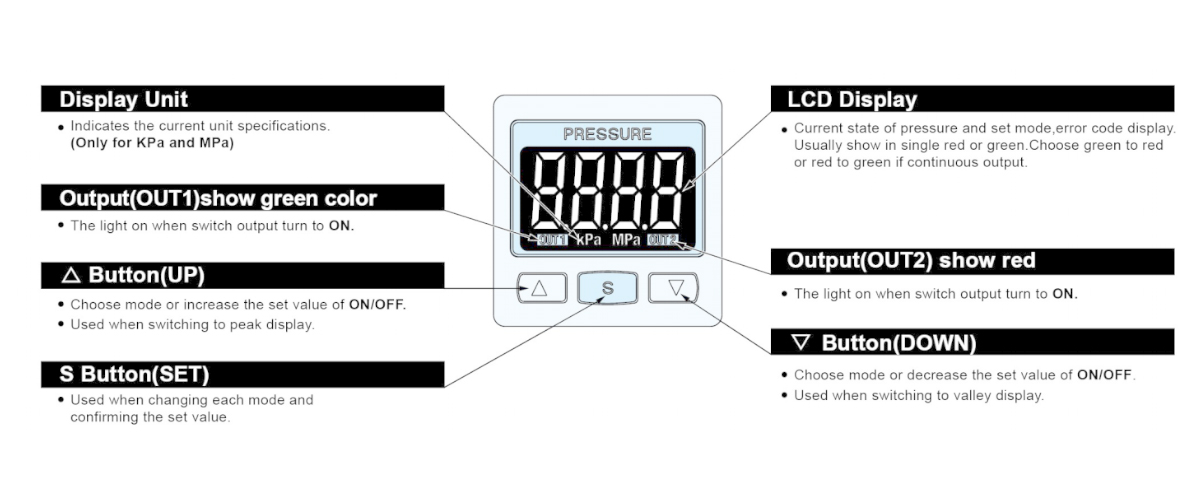

| Display | 3 färger (röd/grön/orange) display (Samplingsfrekvens: 5 gånger/sekund) |
| Visningsnoggrannhet | ≤±2%F.S. ±1 siffra (omgivningstemperatur: 25±3 ℃) |
| Åtgärdsindikatorlampa | Orange färg (1&2 indikatorlampa)OUT1 OUT2 |
Linjär analog utgång
[Spänningsutgång(*2)] | Utspänning:1~5V≤±2,5%F.S. (Nominellt tryckområde)
Linjäritet:≤±1%F.S.
Utgångsimpedans ca 1kΩ |
Linjär analog utgång
[Spänningsutgång(*3)] | Utström:4~20mA≤±2,5%F.S. (Nominellt tryckområde)
Linjäritet:≤±1%F.S.
Maximal belastningsimpedans: 300Ω (spänningen är 12V)
600Ω (spänningen är 24V)
Minsta belastningsimpedans: 50Ω |
Miljömässigt
Motståndskraftig | Skyddsnivå | IP40 |
| Omgivningstemperatur | Åtgärd: 0 ~ 50 ℃, Spara: -10 ~ 60 ℃ (Ingen dagg eller ofryst) |
| Luftfuktighet i omgivningen | Åtgärd och spara: 35~85%RH (ingen dagg) |
| Trycktålig | 1000V AC 1 minut (mellan ledningar och plastskal) |
Isoleringsmotstånd | 500MΩ ovan (500V DC) (Mellan ledningar och plastskal) |
| Vibrationsbeständig | Komplex amplitud 1,5 mm, varje minut 10Hz~55Hz~10Hz, 2 timmar i alla riktningar (X,Y,Z) |
| Stötsäker | 100m/s²(10G)3 timmar i alla riktningar (X,Y,Z) |
| Temperaturegenskaper | ≤±2,5%F.S.Jämför referenstemperatur25℃(mellan 0-50℃) |

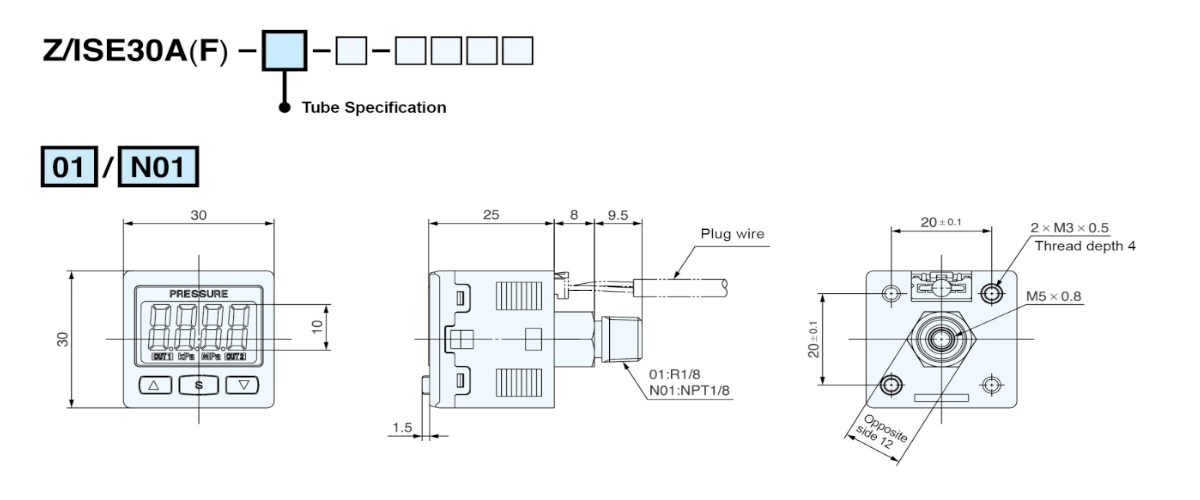

| Anslutningsdiameter | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Trådspecifikationer | Oljebeständig PVC-tråd (0,15 mm²) |
| Vikt | Cirka 80g (inkluderar 2 meter tråd) |
Obs: 1. Enkelpunktsinställningsläget och fönsterjämförelseläget kan justera avvikelsen på 1-8 siffror.
2. Vid val av spänningsutgång finns ingen strömutgång. Endast en av de två utgångstyperna kan väljas.
3. Vid val av strömutgång finns ingen spänningsutgång. Endast en av de två utdatatyperna kan väljas. |
