Precisionstryckreduceringsventil i IR-serien Leverantörer

Hem / Produkter / Pneumatiska tryckregleringskomponenter / Precisionsregulator / Precisionstryckreduceringsventil i IR-serien

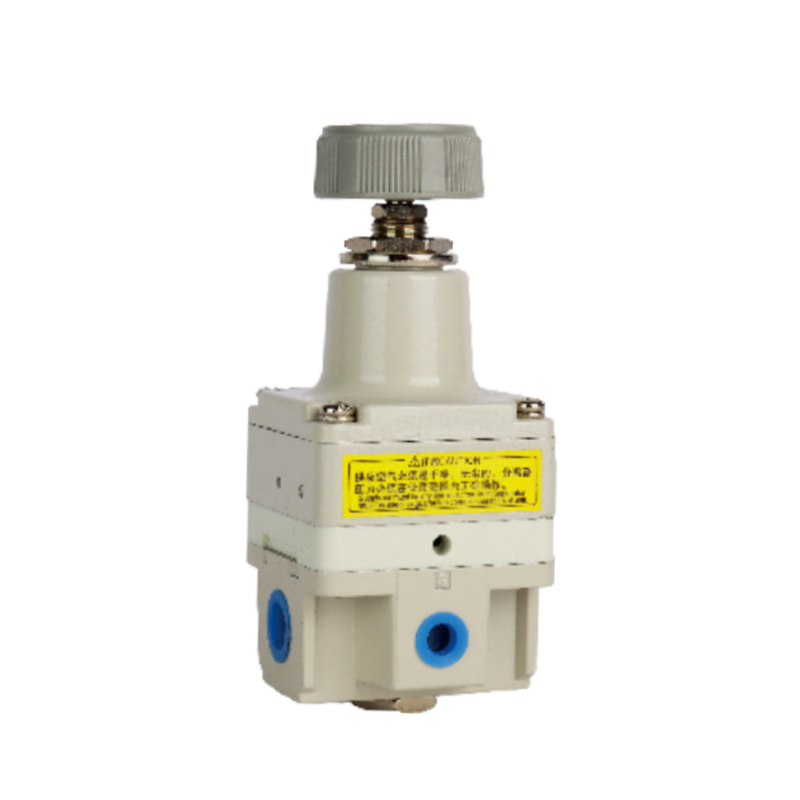

Precisionstryckreduceringsventil i IR-serien
  • Precisionstryckreduceringsventil i IR-serien
Precisionsregulator

Precisionstryckreduceringsventil i IR-serien

Precisionstryckreduceringsventilen i IR-serien är designad för högprecisionstryckregleringskrav för industriella vätskesystem. Den uppnår stabil tryckutmatning genom optimerad struktur och är kärnkontrollelementet i pneumatiska och hydrauliska precisionskretsar.

1. Utmärkt tryckstabiliseringsprestanda

Ventilkärnans dynamiska design och strypningsstrukturen samverkar för att säkerställa att utgående tryck har en mycket liten avvikelse från det inställda värdet; den dynamiska responsen på nedströms tryckfluktuationer är snabb, vilket avsevärt optimerar noggrannheten i systemets kontroll.

2. Utmärkt anpassningsförmåga till arbetsförhållanden

Under förhållanden med inloppstryckfluktuationer eller flödesstegsändringar kan dess tryckflödeskompensationsmekanism effektivt bibehålla konsistensen av utgående tryck och säkerställa en kontinuerlig och stabil drift av systemet.

3. Stort flödeskapacitet

Flödeskanalkonfigurationen är optimerad av vätskedynamik för att bibehålla linjära tryckkarakteristika inom det nominella flödesområdet, minska störningen av lastfluktuationer på tryckstabiliseringsprestanda och anpassa sig till dynamiska arbetsförhållanden.

4. Modulär integrerad design

Den tillhandahåller fleraxliga monteringsgränssnitt och inbyggda konsolstrukturer, stöder integrering av ventilö eller oberoende utbyggnad, förenklar avsevärt komplexiteten i gasvägskonstruktion och förbättrar utrymmesutnyttjandet.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：Ingen nästa artikel
  • Modell Grundläggande typ Luftstyrd typ
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Maximalt matningstryck MAX.1,0 MPa
    Minsta matningstryck Note 1) Ställ in tryck 0,05 MPa Ställ in tryck 0,1 MPa Ställ in tryck 0,05 MPa Ställ in tryck 0,1 MPa
    Ställ in tryckintervall
    IR1000:
    0,005~0,2 MPa
    IR1010:
    0,01~0,4 MPa
    IR1020:
    0,01~0,8 MPa
    IR2000:
    0,005~0,2 MPa
    IR2010:
    0,01~0,4 MPa
    IR2020:
    0,01~0,8 MPa
    IR3000:
    0,01~0,2 MPa
    IR3010:
    0,01~0,4 MPa
    IR3020:
    0,01~0,8 MPa     		0,01~0,8 MPa 0,01~0,8 MPa
    Ingångssignaltryck Note 2) —— 0,01~0,8 MPa 0,01~0,8 MPa
    Känslighetsanmärkning 3)) Inom 0,2 % av det fulla värdet
    Repeterbarhetsanmärkning 3) Inom ±0,5 % av full skala
    Linjäritetsanmärkning 4) —— Inom ±1 % av full skala
    Luftförbrukning not 5)
    (vid matningstryck på 1,0 MPa)     		Inom 4,4 l/min (ANR) Inom 4,4 l/min (ANR) Inom 11,5 l/min (ANR) Inom 4,4 l/min (ANR) Inom 11,5 l/min (ANR)
    Anslutningsdiameter Rc1/8 Rc1/4 Rc1/4,3/8,1/2 Rc1/4 Rc1/4,3/8,1/2
    Anslutningsdiameter för manometer Rc1/8 (2 platser)
    Omgivningstemperatur och vätsketemperatur -5 till 60°C (ingen frysning)
    Vikt (kg) 0.14 0.30 0.64 0.35 0.71
    Notera 1) Villkoret är att det inte finns något flöde på utgångssidan. Minsta tryckskillnad från det inställda trycket måste vara 0,05 MPa för IR1000- och IR2000-modellerna och 0,1 MPa för IR3000-modellerna.
    Not 2) Gäller endast pneumatiskt styrda typerna IR2120 och IR3120; bastyper är undantagna.
    Not 3) Karakteristiska värden inkluderar inte långvariga förändringar eller temperaturförändringar.
    Not 4) Indikerar utgående trycks linjäritet i förhållande till ingångssignalens tryck.
    Not 5) Mängden luft som ofta släpps ut i atmosfären genom ventilationshålet eller utloppsporten.
