3V-serien Pilotmanövrerad 3-vägs magnetventil Leverantörer

Hem / Produkter / Pneumatiska styrkomponenter / Magnetventil / 3V-serien Pilotmanövrerad 3-vägs magnetventil

3V-serien Pilotmanövrerad 3-vägs magnetventil 3V-serien Pilotmanövrerad 3-vägs magnetventil
  • 3V-serien Pilotmanövrerad 3-vägs magnetventil
  • 3V-serien Pilotmanövrerad 3-vägs magnetventil
Magnetventil

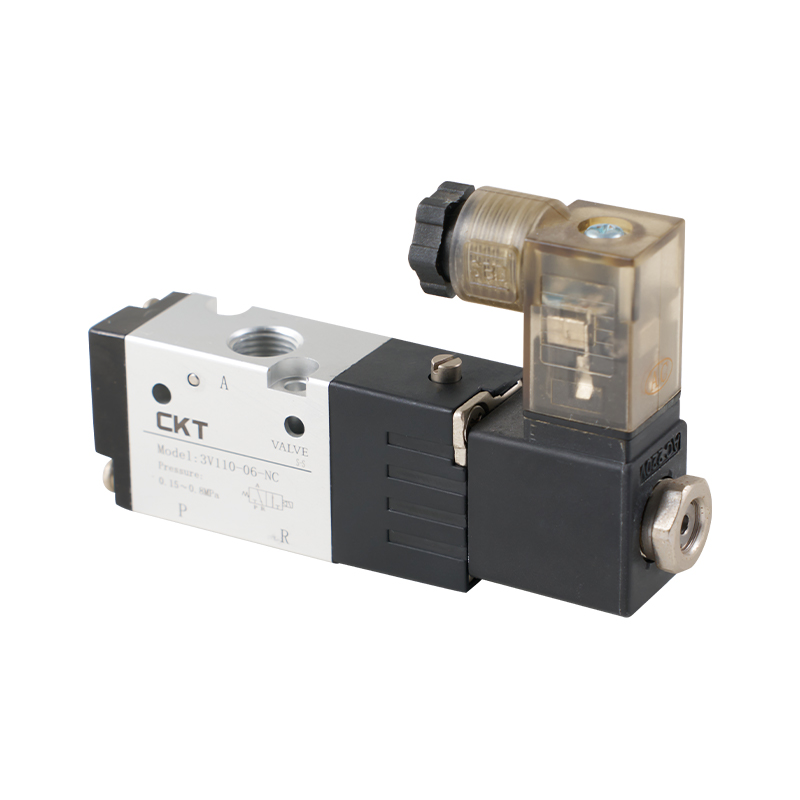

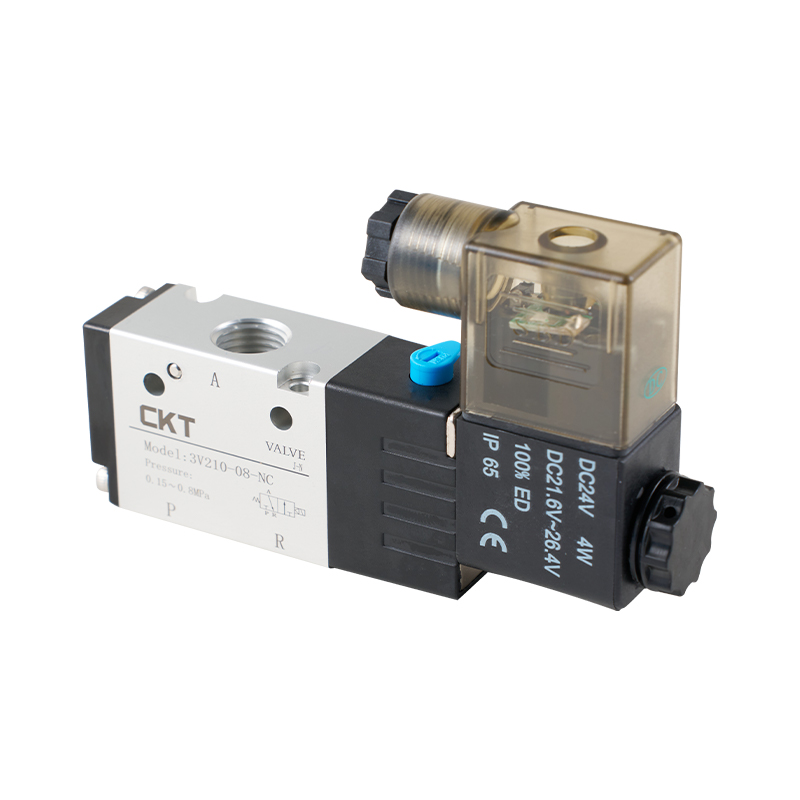

3V-serien Pilotmanövrerad 3-vägs magnetventil

3V-serien är en representativ produkt av pilotstyrda 3-vägs magnetventiler, som styr huvudspolens verkan genom pilottryck för att realisera omkoppling eller trunkering av vätskebanan. Designade för tillförlitlighet och miljöanpassning, är de lämpliga för pneumatiska och vätskestyrsystem inom industriell automation.

Kärnan i serien är följande:
Glidande spolestruktur
Precisionsglidspolens design, i kombination med fjädrande tätningsmaterial, realiserar dynamisk tätning och förbättrar responskänsligheten för att säkerställa exakt ventilöppning och stängning.

Dual Coil Memory-funktion (specifika modeller)
Konfigurationen med dubbla solenoidhuvuden har en förmåga att hålla strömavbrottsläge som bibehåller ventilläget när styrsignalen avbryts, vilket undviker oavsiktlig systemåtgärd.

Styrteknik med låg friktion
Ventilhusets hål bearbetas av speciell behandlingsteknik, vilket avsevärt minskar motståndet i glidkolonnens rörelse och gör det möjligt för ventilen att starta under lägre arbetslufttryck, vilket effektivt förlänger den mekaniska livslängden.

Oljefri smörjdesign
Byggnadsmaterial och ytbehandling för att möta behoven av torr drift, eliminerar risken för kontaminering av flödesvägen med smörjfett, vilket minskar underhållskomplexiteten.

Integrerad manuell driftmekanism
Ventilhuset är försedd med en mekanisk tvångsmanövrering, vilket underlättar manuell ventiltestning under installations- och idrifttagningsfasen, samt nödåtgärder.

Brett utbud av elektrisk kompatibilitet
erbjuder spolalternativ som täcker de viktigaste industriella spänningsspecifikationerna, anpassning till olika regionala elektriska standarder och styrskåpskonfigurationer.

Modulär integrationsförmåga
stöd genom den gemensamma basen för att uppnå en kombination av multi-ventil installation, avsevärt komprimerad ventil grupp utrymme förhållande, optimera effektiviteten i komplexa system layout.

1、Glidande pelarstruktur, bra tätning, känsligt svar;
2、 Dubbelhuvud magnetventil med minnesfunktion;
3、Det inre hålet antar speciell bearbetningsteknik, lågt friktionsmotstånd, lågt starttryck, lång livslängd;
4、 Inget behov av att lägga till olja för att smörja;
5、Fäst till den manuella enheten, vilket bidrar till installation och felsökning;
6、 Med en mängd olika standardspänningsnivåer kan väljas;
7、Kan integreras med basen på ventilgrenröret, vilket sparar installationsutrymme.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：4V Series Pilotmanövrerad 5-vägs magnetventil
NÄSTA：3V1-serien direktverkande 3-vägs magnetventil
  • Kompatibel vätska Luft
    Driftstryckintervall 0,15 MPa ~ 0,8 MPa
    Tål tryck 1,2 MPa
    Omgivnings- och vätsketemperatur 5°C ~ 60°C
    Spänningsområde -10 % ~ 10 %
    Skyddsbetyg IP65
    Värmebeständighetsklass Klass B
    Anslutningstyp Terminaltyp
    Smörjning Ej obligatoriskt
    Maximal driftfrekvens 5 Hz

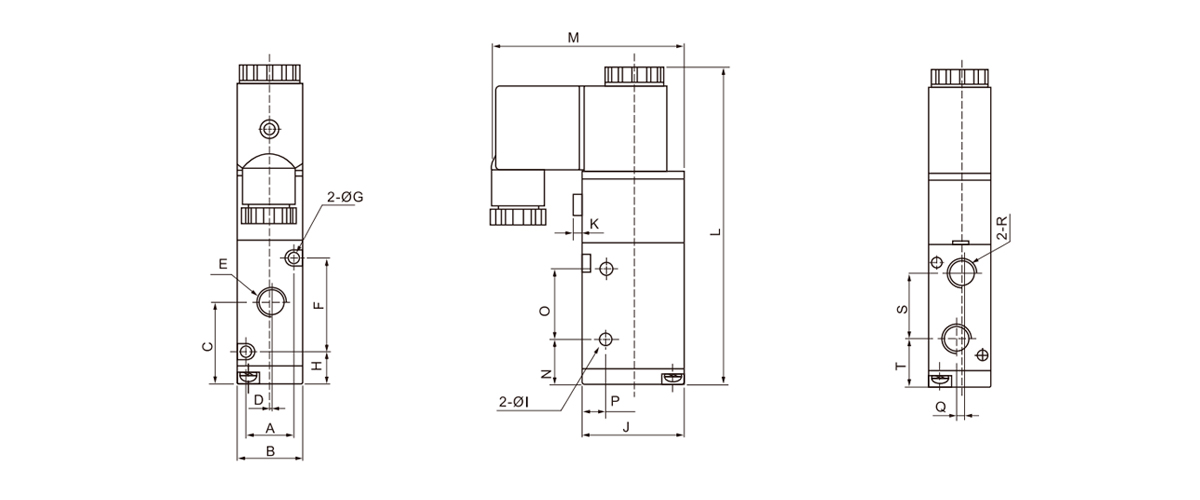

  • Modelll A B C D E F G H I J K L M N 0 P Q R S T
    3V110-M5 13 18 22.7 0 M5×0,8 19 Ø3,3 13.2 Ø3,1 27 2.5 88.4 55 12.2 21 7.7 0 M5×0,8 14.2 14.7
    3V110-06 13 18 23.7 1 Rc1/8 19 Ø3,3 13.2 Ø3,1 27 2.5 88.4 55 12.2 21 7.7 2 Rc1/8 16 14.7
    3V210-06 17 22 27.7 0 Rc1/8 30 Ø3,2 12.7 Ø4,2 35 3 109 66.7 15.2 25 8.2 0 Rc1/8 22 16.7
    3V210-08 17 22 28.7 1.5 Rc1/4 30 Ø3,2 12.7 Ø4,2 35 3 109 66.7 15.2 25 8.2 0 Rc1/4 22.5 16.7
    3V310-08 20 27 32.5 0 Rc1/4 35 Ø4,3 15 Ø4,3 40 2.4 120 69.2 17.5 30 10.5 0 Rc1/4 24 20.5
    3V310-10 20 27 32.5 2 Rc3/8 35 Ø4,3 15 Ø4,3 40 2.4 120 69.2 17.5 30 10.5 0 Rc3/8 24 20.5
    3V410-15 27 34 42 3 Rc1/2 48 Ø4,5 17.5 Ø4,5 50 2.8 138 74 17.5 48 13 0 Rc1/2 35 25

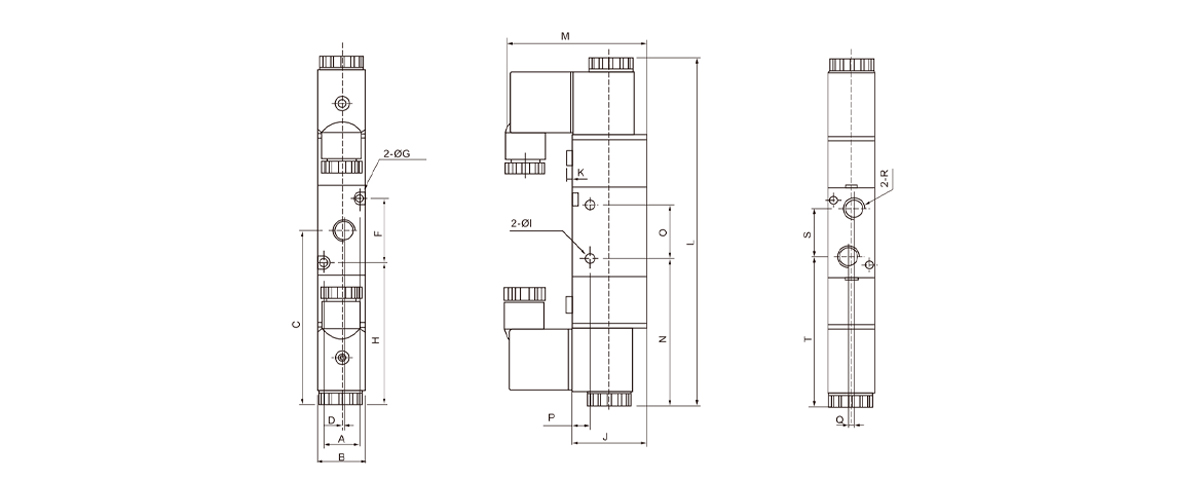

    Modelll A B C D E F G H I J K L M N 0 P Q R S T
    3V120-M5 13 18 65.7 0 M5×0,8 19 Ø3,3 56.2 Ø3,1 27 2.5 131.4 55 55.2 21 7.7 0 M5×0,8 14.2 57.7
    3V120-06 13 18 66.7 1 Rc1/8 19 Ø3,3 56.2 Ø3,1 27 2.5 131.4 55 55.2 21 7.7 2 Rc1/8 16 57.7
    3V220-06 17 22 81.4 0 Rc1/8 30 Ø3,2 66.4 Ø4,2 35 3 162.8 66.7 69 25 8.2 0 Rc1/8 22 70.2
    3V220-08 17 22 82.4 1.5 Rc1/4 30 Ø3,2 66.4 Ø4,2 35 3 162.8 66.7 69 25 8.2 0 Rc1/4 22.5 70.2
    3V320-08 20 27 87.4 0 Rc1/4 35 Ø4,3 70 Ø4,3 40 2.4 174.8 69.2 72.4 30 10.5 0 Rc1/4 24 75.4
    3V320-10 20 27 87.4 2 Rc3/8 35 Ø4,3 70 Ø4,3 40 2.4 174.8 69.2 72.4 30 10.5 0 Rc3/8 24 75.4
    3V420-15 27 34 96.5 3 Rc1/2 48 Ø4,5 72.5 Ø4,5 50 2.8 193 74 72.5 48 13 0 Rc1/2 35 79
