Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ) Leverantörer

Hem / Produkter / Pneumatiskt tillbehör / Flödeskontrollventil/kontrollventil / AS-serien flödesreglerventil / Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ)

Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ) Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ)
  • Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ)
  • Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ)
AS-serien flödesreglerventil

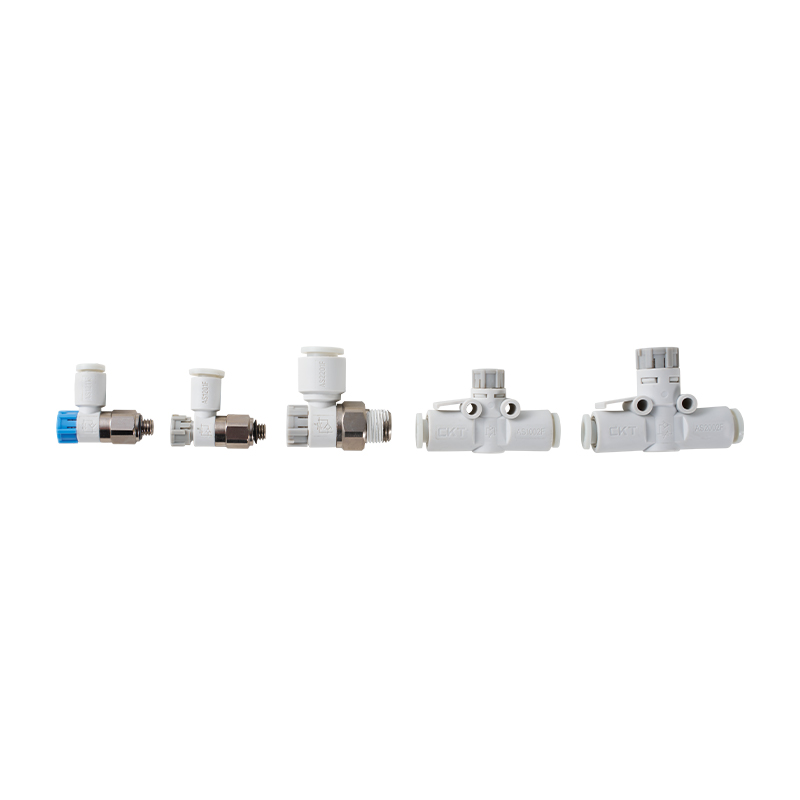

Hastighetsreglerventil i AS-serien med snabbväxlingskoppling (rakt genom typ)

AS-seriens hastighetsreglerventil med snabbväxlingskoppling (rakt genom typ) för att justera vätskeaktuatorns rörelsehastighet. Dess strukturella design tar hänsyn till bekvämligheten med flödesreglering och rörledningsanslutning, och är lämplig för dynamiska vätskekontrolltillfällen.

Kärnfunktioner
Flödeskanalform: Den raka flödeskanallayouten minskar tryckförlusten, har bättre medelpermeabilitet och är lämplig för konventionella flödeskontrollscenarier
Gränssnittsegenskaper: Snabbkopplingsstrukturen utelämnar behovet av hjälpverktyg, möjliggör snabb demontering och montering av rörledningen och förbättrar underhållshastigheten
Reglermekanism: Den steglösa strypkonstruktionen ger kontinuerlig flödeskontroll, och ställdonets hastighetsstabilitet påverkas mindre av fluktuationer i drifttillståndet
Anpassningsförmåga för drifttillstånd: Ventilhusmaterialet uppfyller kompatibilitetskraven för industriella vätskor och upprätthåller regleringens linjäritet inom det konventionella tryckintervallet
Systemintegration: Den modulära designen tillåter oberoende installation eller kombinerad användning, och både pneumatiska och hydrauliska kretsar kan användas som grundläggande hastighetsregleringsenheter

Applikationsorientering
Denna typ av ventil används ofta vid reglering av ställdonets hastighet, buffertkontroll och andra tillfällen. Dess snabbväxlingsegenskaper är särskilt lämpliga för flexibla produktionslinjer som kräver frekventa verktygsbyten. Den raka flödeskanalen är mindre känslig för systemmottryck och har praktiskt värde vid tillfällen med medelstora flödesnoggrannhetskrav. Ventilhusets struktur har en grundläggande tolerans för vätskerenhet, men en förfilterenhet rekommenderas fortfarande för mycket förorenade mediamiljöer.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：Hastighetsreglerventil i AS-serien med snabbväxlingskontakt
  • Vätska Luft
    Bevistryck 1,5 MPa
    Max driftstryck 1 MPa
    Lägsta driftstryck 0,1 MPa
    Omgivande och vätsketemperatur -5-60 ℃ (Ingen frysning)
    Antal cirklar 10(M3 nad M5 är 8)
    Slangens diameter Nylon, polyuretan

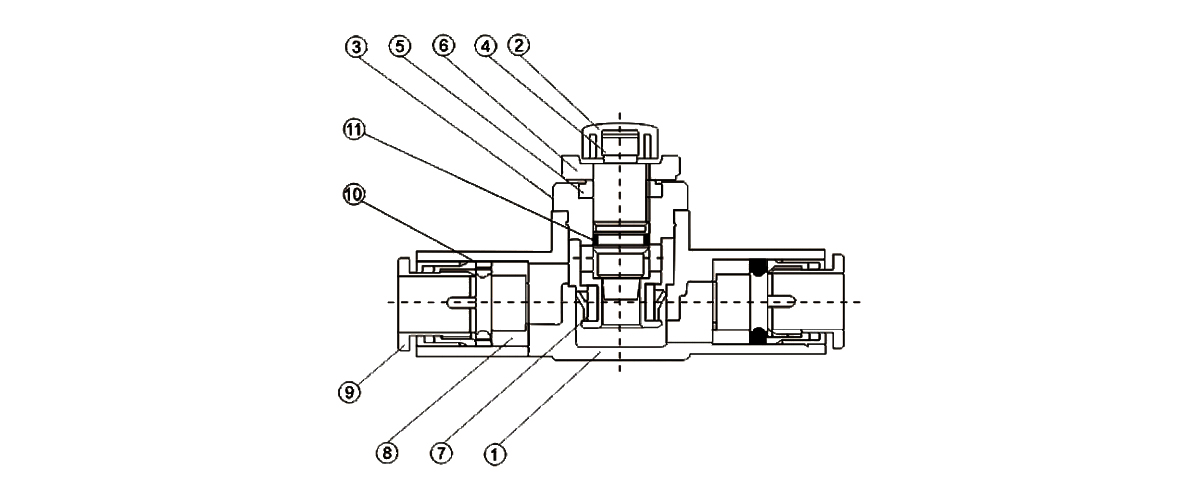

  • Objekt Namn Material
    ① Kroppsskal PBT
    ② Cap PBT
    ③ Kroppsskal Mässing
    ④ Nål Mässing
    ⑤ Nål guide Mässing
    ⑥ Mutter Mässing
    ⑦ U-tätning HNBR
    ⑧ Packning PBT
    ⑨ Knopp POM
    ⑩ Sigill NBR
    ⑪ Sigill NBR

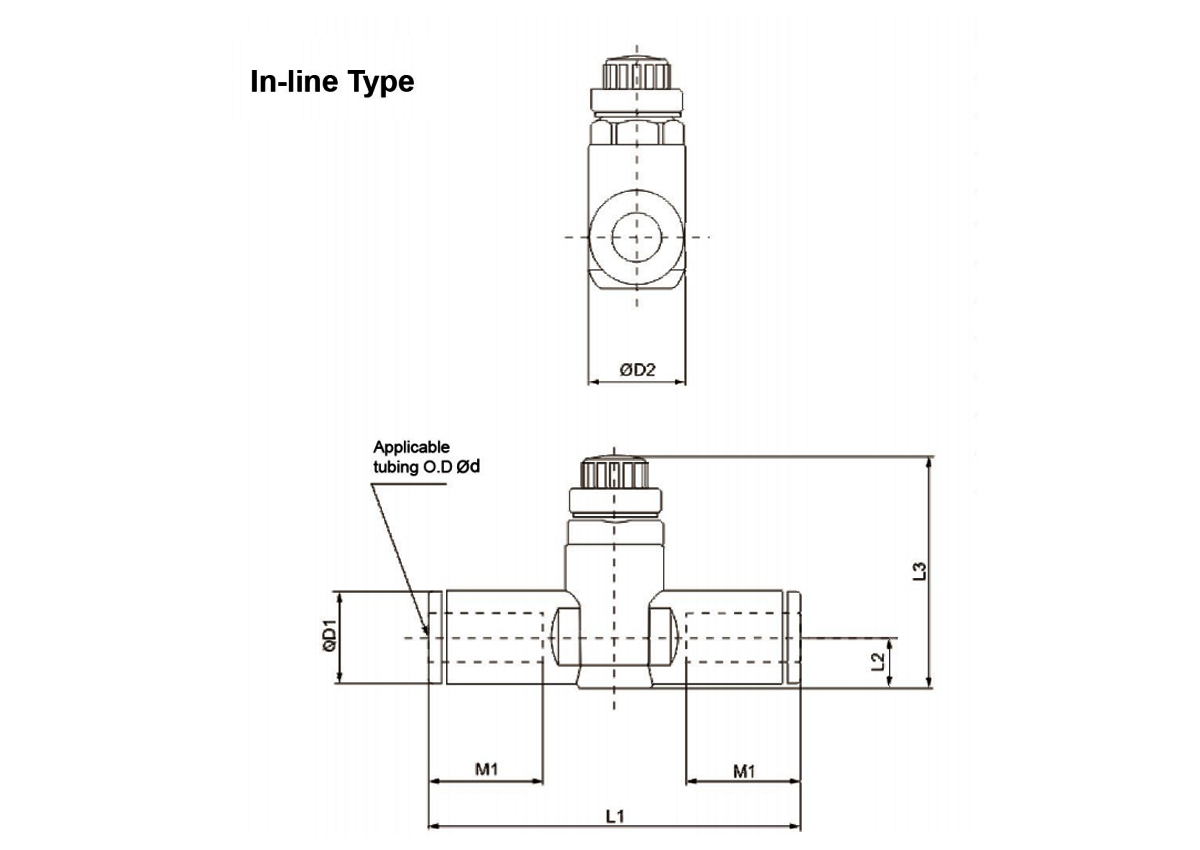

    Tillämplig
    Slang O.D
    od     		Modellll D1 D2 L1 L2 L3 M1
    Vikt
    (g)
    Stora Liten
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 C-AS2001F-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 C-AS2001F-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

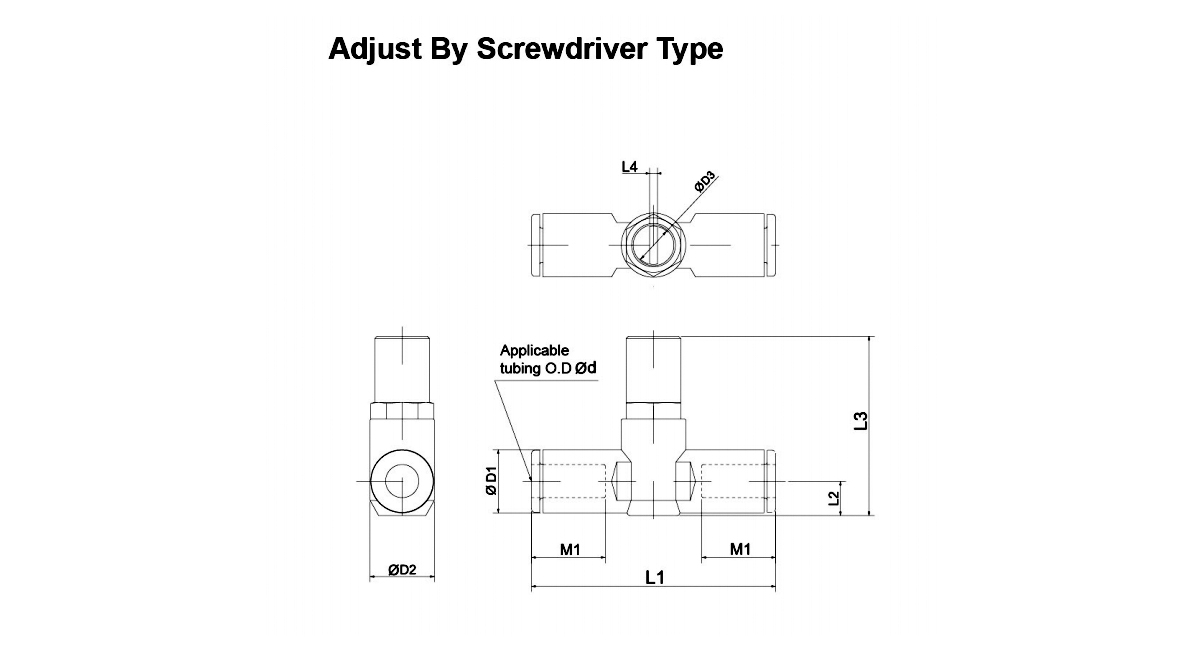

    Modellll od D1 D2 D3 L1 L2 L3 L4 M1
    C-AS1001F-23□ Ø3,2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    C-AS2001F-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    C-AS2001F-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

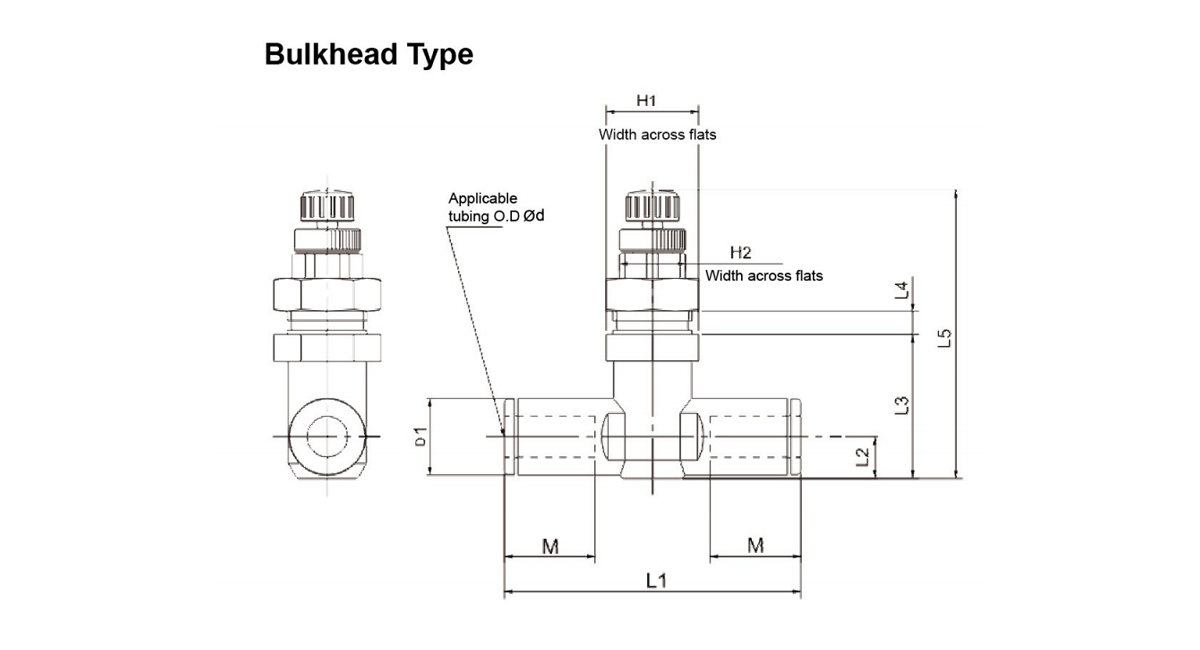

    Modellll od D1 H1 H2 L1 L2 L3 L4
    Stora     		L5 M Vikt
    (g)
    Stora Liten
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    C-AS2001F-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    C-AS2001F-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
