ZH-serien vakuumgenerator
  • ZH-serien vakuumgenerator
Grundläggande vakuumejektor

ZH-serien vakuumgenerator

ZH Series Vacuum Generator är en pneumatisk komponent som fungerar bra inom området industriell automation. Med sin unika design och utmärkta prestanda används den flitigt i en mängd olika scenarier som kräver en vakuummiljö.

Produktegenskaper
1. Olika munstycksdiametrar: Denna serie erbjuder en mängd olika munstycksdiametrar, från φ0,5 till φ2,0. Detta rika urval tillåter användare att flexibelt välja enligt specifika flödeskrav, oavsett om det är ett litet flöde eller ett stort flödesapplikationsscenario, kan de hitta en lämplig konfiguration.

2. Kompakt och lätt design: Munstycket och kroppen antar en integrerad gjuten hartsstruktur, som inte bara är lätt i vikt utan också lätt att installera. Denna design hjälper till att spara utrymme och är särskilt lämplig för arbetsmiljöer med höga krav på utrustningens storlek och vikt.

3. Flera typer är tillgängliga: inklusive boxtyp (inbyggd ljuddämpare) och direktavgastyp (ingen ljuddämpare) för att möta olika användares behov av bullerkontroll och installationsmetoder.

4. Effektiv vakuumgenerering: Den kan snabbt generera högvakuum, och vissa modeller har ett maximalt vakuumtryck på -88kPa (trycktyp) och -53kPa (flödestyp), vilket ger en stark suggaranti för olika adsorptions- och hanteringsoperationer.

5. Snabbkopplingsdesign: Utrustad med snabbkoppling gör den rörledningsanslutningen bekvämare, förkortar installations- och idrifttagningstiden avsevärt och förbättrar arbetseffektiviteten.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：Vakuumgenerator i ZU-serien
  • Objekt Munstyckets diameter
    (mm)     		Sugflöde (L/min) Luftförbrukning
    (L/min)     		Vakuumnivå (kPa) Lufttillförseltryck
    (MPa)
    S L S L
    C-ZH05□ Ø0,5 5 8 13 -88 -48 0.45
    C-ZH07□ Ø0,7 12 20 23
    C-ZH10□ Ø1,0 24 34 46
    C-ZH13□ Ø1,3 40 70 78
    C-ZH15□ Ø1,5 55 75 95 -53
    C-ZH18□ Ø1,8 65 110 150
    C-ZH20□ Ø2,0 85 135 185

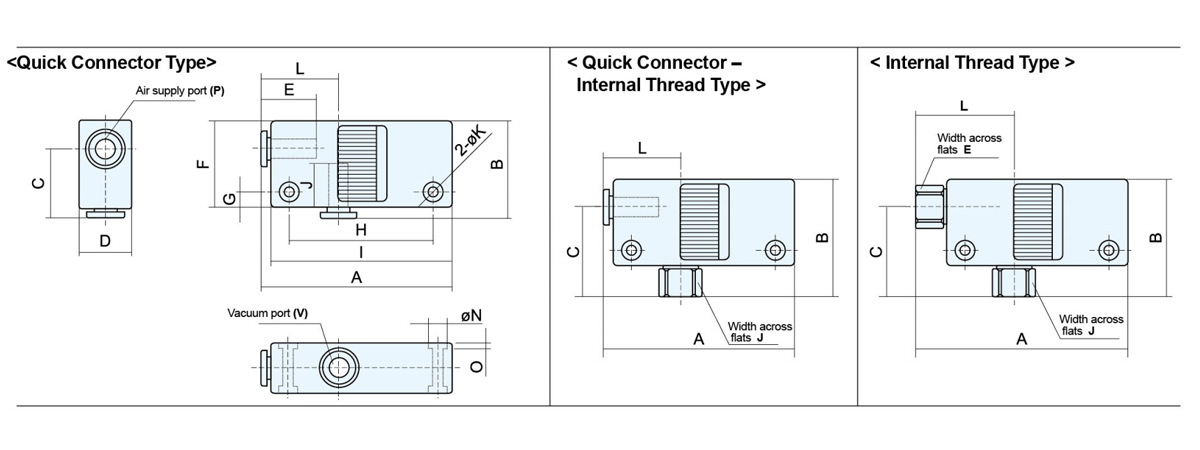

  • Modellll A B C D E F G H I J ØK L ØN 0 P V
    C-ZH05B□-06-06 60 31 22 16 17 28 5 47 57 17 3.2 24 5.8 2 Ø6 Ø6
    C-ZH07B□-06-06
    C-ZH10B□-06-06 63 32 23 18 29 50 60 26
    C-ZH13B□-08-10 78 38.5 27.5 23 18.5 35 7 61 75 21 4.2 28 7.5 3 Ø8 Ø10
    C-ZH05B□-06-01 60 38.5 29.5 16 17 28 5 47 57 12 3.2 24 5.8 2 Ø6 Rc1/8
    C-ZH07B□-06-01
    C-ZH10B□-06-01 63 39.5 30.5 18 29 50 60 26
    C-ZH13B□-08-02 78 50 39 23 18.5 35 7 61 75 17 4.2 28 7.5 3 Ø8 Rc1/4
    C-ZH05B□-01-01 67.5 38.5 29.5 16 12 28 5 47 57 12 3.2 31.5 5.8 2 Rc1/8 Rc1/8
    C-ZH07B□-01-01
    C-ZH10B□-01-01 70.5 39.5 30.5 18 29 50 60 33.5
    C-ZH13B□-01-02 86.5 50 39 23 14 35 7 61 75 17 4.2 36.5 7.5 3 Rc1/4

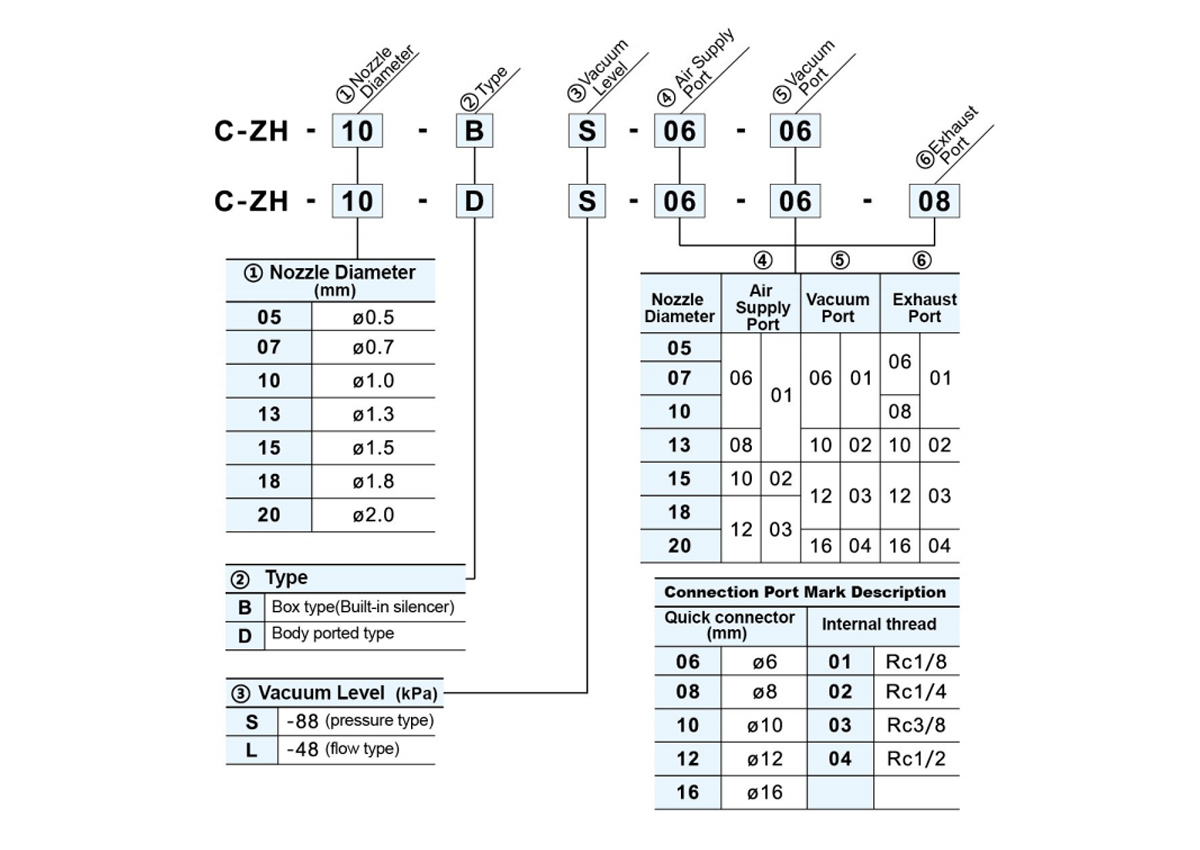

    □S: Trycktyp L: Storflödestyp

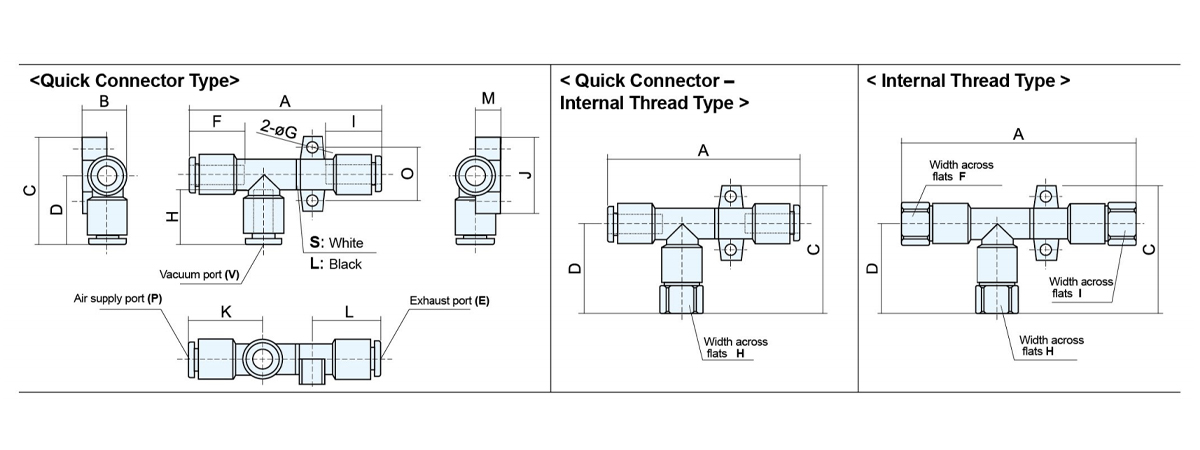

    Modellll A B C D E F ØG H 1 J K L N 0 P V
    C-ZH05D□-06-06-06 58.5 14.2 34 22 Ø6 17 3.2 17 17 24 24 21 7.8 17 Ø6 Ø6
    C-ZH07D□-06-06-06 61
    C-ZH10D□-06-06-08 66/70 17.2 37 23 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-10-10 74,5/79,5 20 42.5 27.5 Ø10 18.5 4.2 21 21 30 30 27 10.7 22 Ø8 Ø10
    C-ZH15D□-10-12-12 93.3 22.45 47 29.5 Ø12 21 4.2 22 22 35 35 32.8 12 27 Ø10 Ø12
    C-ZH05D□-06-01-06 58.5 14.2 41.5 29.5 Ø6 17 3.2 12 17 24 24 21 7.8 17 Ø6 Rc1/8
    C-ZH07D□-06-01-06 61
    C-ZH10D□-06-01-08 66/70 17.2 44.5 30.5 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-02-10 74,5/79,5 20 54 39 Ø10 18.5 4.2 17 21 30 30 27 10.7 22 Ø8 Rc1/4
    C-ZH15D□-10-03-12 93.3 22.45 58.5 41 Ø12 21 4.2 19 22 35 35 32.8 12 27 Ø10 Rc3/8
    C-ZH05D□-01-01-01 73.5 14.2 41.5 29.5 Rc1/8 12 3.2 12 12 24 31.5 28.5 7.8 17 Rc1/8 Rc1/8
    C-ZH07D□-01-01-01 76
    C-ZH10D□-01-01-01 82/86 17.2 44.5 30.5 4.2 14 28 33.5 33 9.6 20
    C-ZH13D□-01-02-02 94,5/99,5 20 54 39 Rc1/4 14 4.2 17 17 30 36.5 38.5 10.7 22 Rc1/4
    C-ZH15D□-02-03-03 116.5 22.45 58.5 41 Rc3/8 17 4.2 19 19 35 43 44.5 12 27 Rc1/4 Rc3/8
    □S: Trycktyp L: Storflödestyp   Mark:S type size/L type size

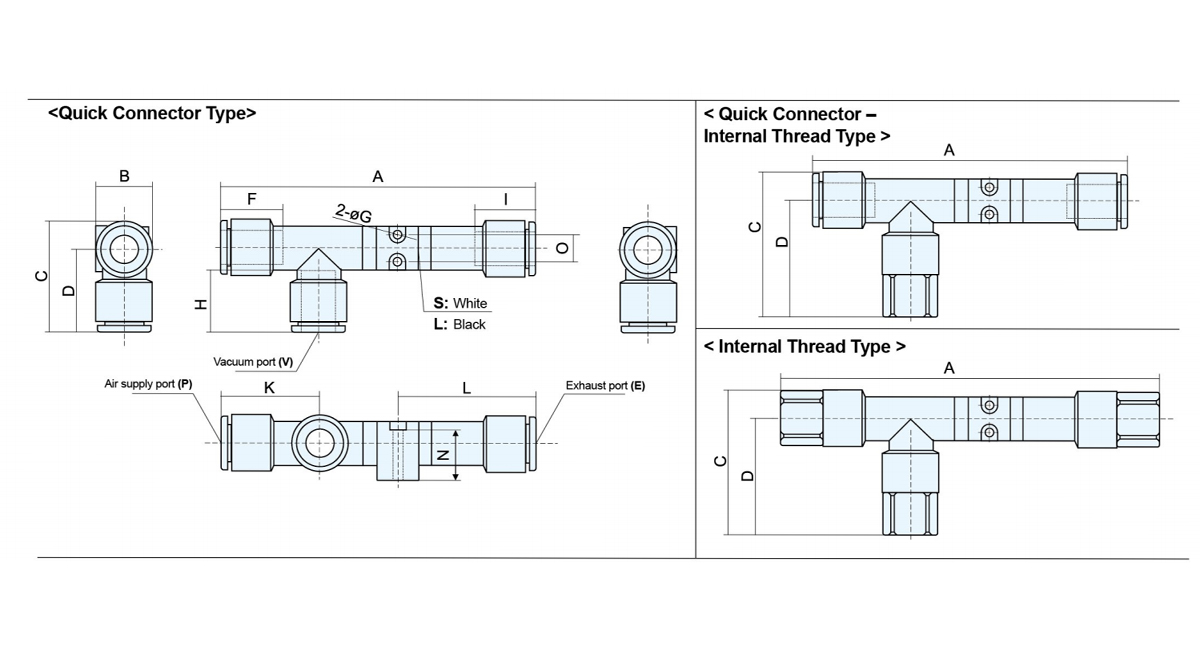

    Modellll A B C D E F G H I K L N 0 P V
    C-ZH18D□-12-12-12 114 20.95 40.95 30.5 Ø12 22 3.5 22 22 35.5 50 17 10 Ø12 Ø12
    C-ZH20D□-12-16-16 124.6 26.75 45.95 32.7 Ø16 25 25 38.5 54.3 21.7 12 Ø16
    C-ZH18D□-12-03-12 114 20.95 52.45 42 Ø12 19 22 35.5 50 17 10 Rc3/8
    C-ZH20D□-12-04-16 124.6 26.75 60.95 47.7 Ø16 24 25 38.5 54.3 21.7 12 Rc1/2
    C-ZH18D□-03-03-03 133 20.95 52.45 42 Rc3/8 19 19 19 47 57.5 17 10 Rc3/8 Rc3/8
    C-ZH20D□-03-04-04 151.1 26.75 60.95 47.7 Rc1/2 24 24 50 69.3 22 12 Rc1/2
    □S: Trycktyp L: Storflödestyp
