CTM/CTX I-serien integrerad vakuumgenerator Leverantörer

Hem / Produkter / Vakuumkomponenter / Kombinerad vakuumgenerator / CTM/CTX I-serien integrerad vakuumgenerator

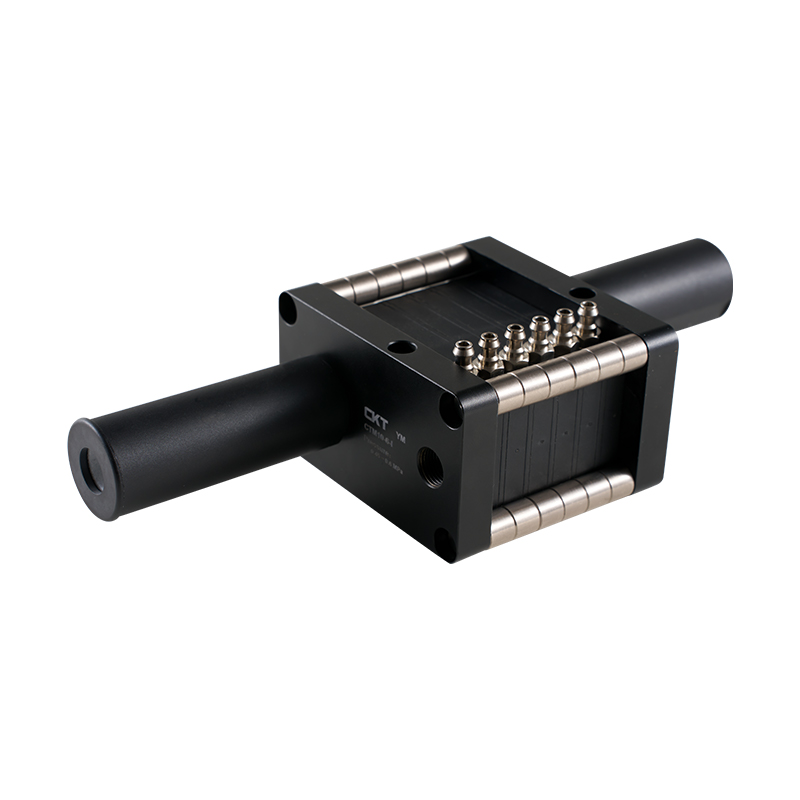

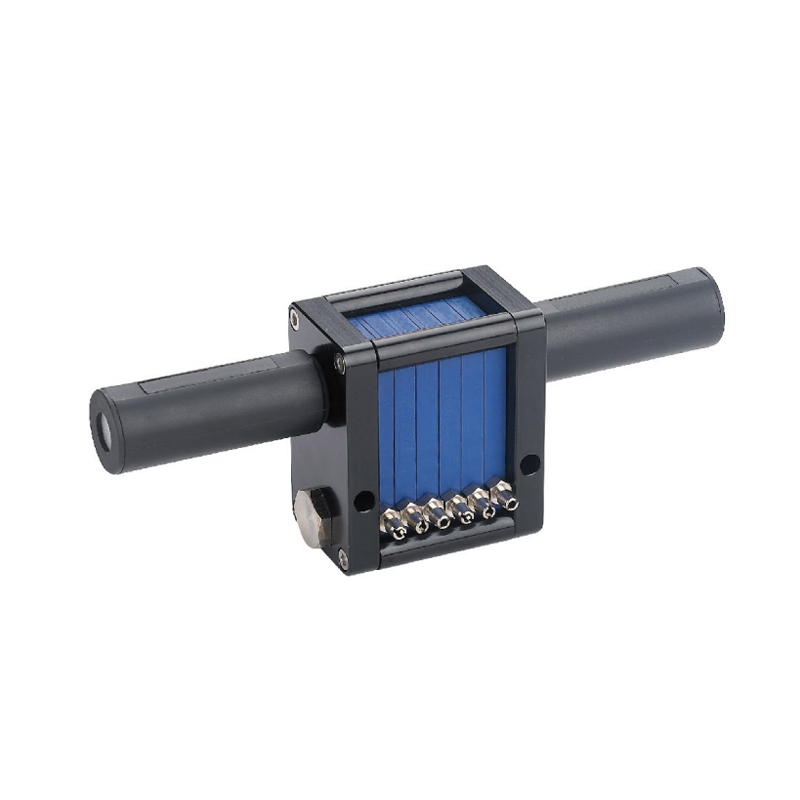

CTM/CTX I-serien integrerad vakuumgenerator CTM/CTX I-serien integrerad vakuumgenerator
  • CTM/CTX I-serien integrerad vakuumgenerator
  • CTM/CTX I-serien integrerad vakuumgenerator
Kombinerad vakuumgenerator

CTM/CTX I-serien integrerad vakuumgenerator

CTM/CTX I Series Integrated Vacuum Generator är en kompakt och effektiv vakuumgeneratormodul designad för automatiserad hantering. Den genererar omedelbart undertryck genom tryckluftsstrålar, ersätter traditionella vakuumpumpar, och är lämplig för scenarier med begränsat utrymme och högt slag.

Nyckelfunktioner

1. Jet-entrainment-teknik

Inga mekaniska rörliga delar, ren pneumatisk vakuumgenerering (typiskt värde -85kPa), lång livslängd och underhållsfri.

Flerstegs expansionskanal minskar gasförbrukningen med mer än 40 %, lämplig för 0,1-1,5 MPa gaskälla.

2. Extremt snabb respons

Upprätta/släpp vakuum på millisekunder, stöd högfrekvent drift på 300 gånger/minut.

Brett temperaturområde drift (-20 ℃ ~ 80 ℃), resistent mot damm och oljedimma miljö.

3. Färdig att använda arkitektur

Huvudkroppen integrerar filter- och ljuddämparenheter, som kan anslutas direkt till sugkoppen eller änden av robotarmen.

Modulär design stöder flödesreglering med variabel frekvens och är kompatibel med PLC/IIoT-styrning.
4. Scenario anpassningsförmåga

Lös utrymmesbegränsningen för robotens handled och realisera inbäddat vakuumgrepp.
Den oljefria designen uppfyller de rena kraven för livsmedel/läkemedel och kan hantera elektroniska komponenter på millimeternivå.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：ZK2-serien vakuumenhet/vakuumgenerator
NÄSTA：Ingen nästa artikel
  • Vakuumflöde (L/min) av olika vakuumnivåer (-kPa)
    Modellll Specifi
    -katjon     		Tillförsel
    tryck
    (bar)     		Luft
    konsumtion
    (L/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Vakuumnivå
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Evakueringstid(er/L) för att nå olika nivåer (-kPa)
    Modellll Specifi
    -katjon     		Tillförsel
    tryck
    (bar)     		Luft
    konsumtion
    (L/min)     		10 20 30 40 50 60 70 80 90 Max.
    Vakuumnivå
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Prestandaparameter
    Modellll Specifikation Tillförsel pressure
    (MPa)     		Max.vakuumnivå
    (-kPa)     		Max.vakuumflöde
    (L/min)     		Luft consumption
    (L/min)     		Ljudnivå
    (dB(A))     		Vikt
    (g)     		Rekommenderad slangdiameter
    (mm)
    Luft supply
    (P)     		Vakuum
    (V)     		Avgasport
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Märke: Denna serie produkters arbetstemperatur -20° till 80°, maximalt matningstryck 7bar.

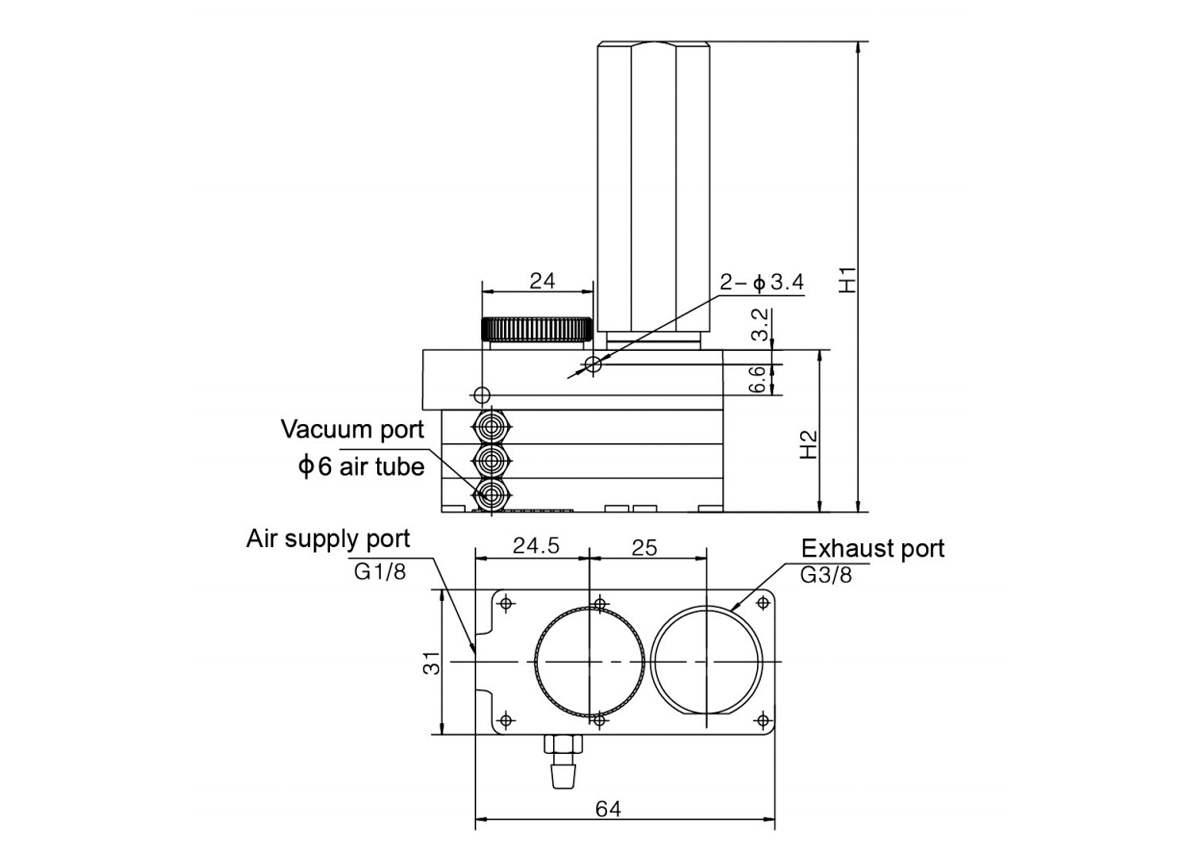

  • Modelll Specifikation H1 H2 Lufttillförselport
    specifikation     		Vakuumport
    specifikation     		Avgasport
    specifikation
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Extern ljuddämpare
    5(10)×3 99 35 G1/8F M5 φ6 Extern ljuddämpare

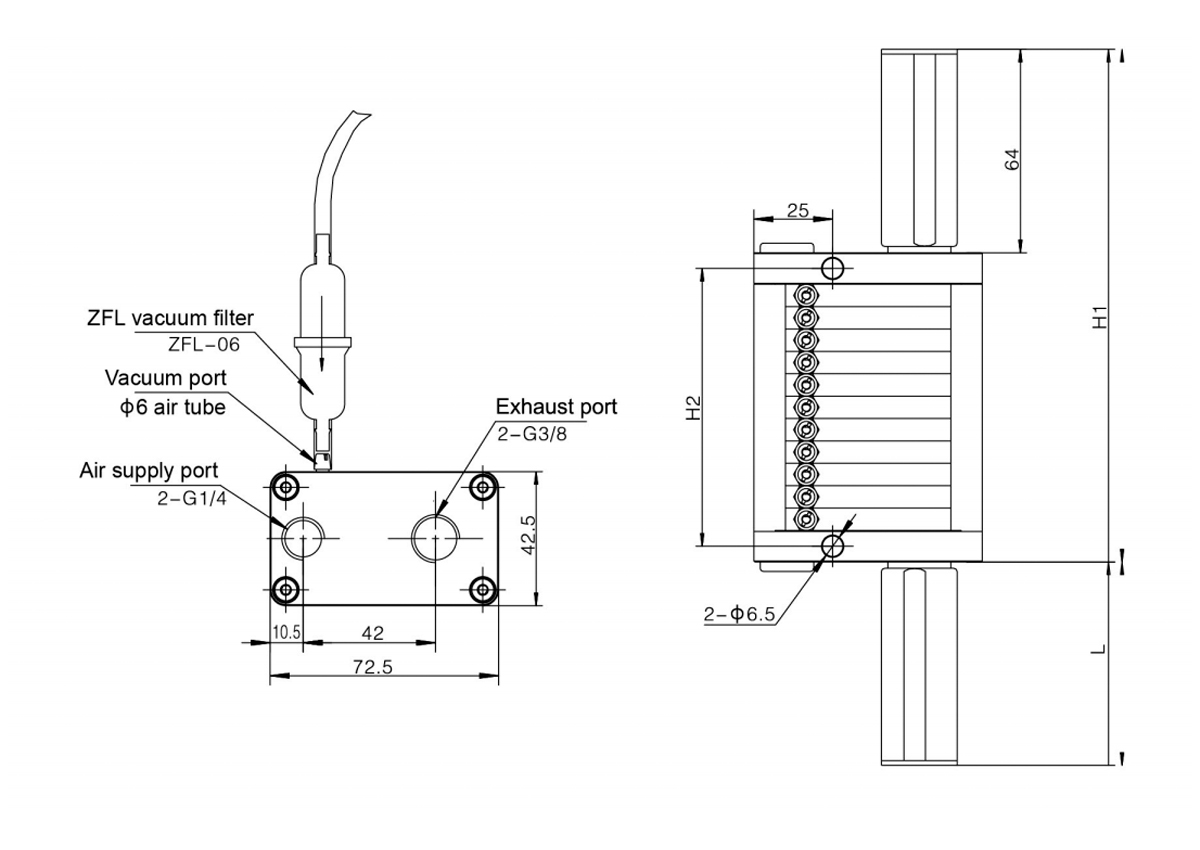

    Modelll Kompositplatta 5 10 Lufttillförselport specification Vakuumport specification Avgasport specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Luftrör     		Extern ljuddämpare
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
