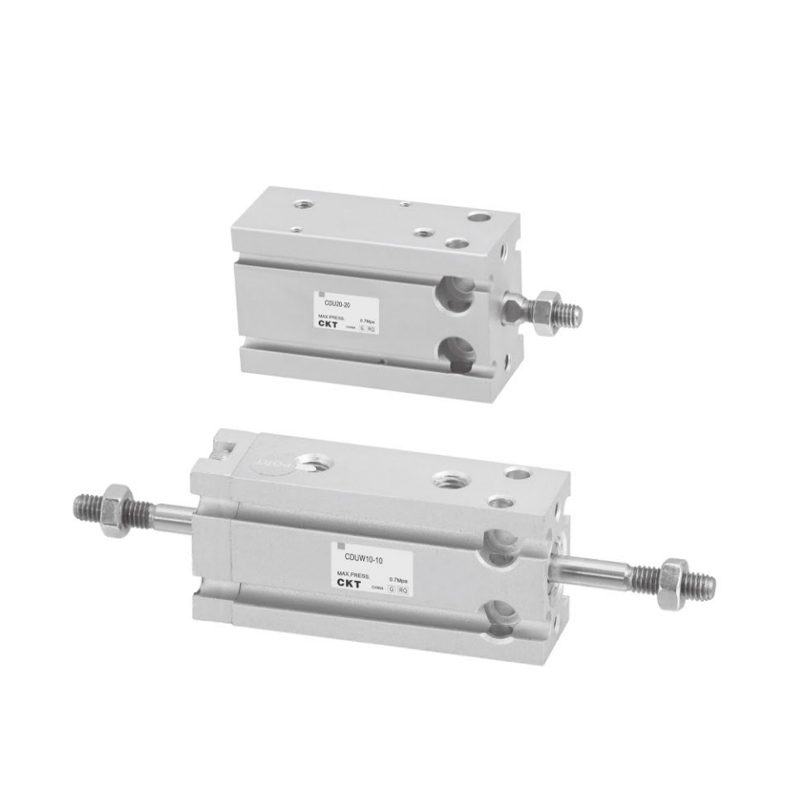

CU/CUK Series Free Mount Cylinder
  • CU/CUK Series Free Mount Cylinder
Gratis monteringscylinder

CU/CUK Series Free Mount Cylinder

CU/CUK Series Free Mount Cylinder är en modulär frimonterad cylinder som uppnår mycket flexibel mekanisk integration genom strukturell optimering. Dess design fokuserar på att förenkla installationsprocessen och anpassa sig till flera arbetsförhållanden, och är lämplig för precisionskrav för rörelsekontroll under dynamiska belastningsscenarier.

Kärnfunktioner
▸ Strukturell frihet: Kroppen tillhandahåller fleraxliga fasta gränssnitt, stöder icke-standardiserade installationsställningar och eliminerar adapterkomponenter;

▸ Lätt och kompakt struktur: Karosskonstruktionen med låg tröghet minskar avsevärt systembelastningen och optimerar utrymmesutnyttjandet;

▸ Flera specifikationsalternativ: Täcker ett brett utbud av cylinderdiametrar och slaglängdskombinationer, anpassad till differentierade belastnings- och förskjutningsscenarier;

▸ Högstabilitetsguide: Ett stycke precisionsslipad kolvstångsstyrningsstruktur för att uppnå oljefri långvarig och stabil drift;

▸ Inbyggt sensorsystem: Den inbäddade förpackningsdesignen hos den magnetiska kopplingsomkopplaren eliminerar risken för yttre störningar och integrerar positioneringsfeedback.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：CUJB-serien liten friinstallationscylinder
NÄSTA：Ingen nästa artikel
  • Borrningsstorlek (mm) 6 10 16 20 25 32
    Vätska Luft
    Åtgärd Dubbelverkande
    Enkelverkande: Våråterkomst/förlängning
    Max. drifttryck 0,7 MPa
    Min.
    Drift
    Tryck
    (MPa)     		Dubbel
    skådespeleri     		Enkelstång 0.12 0.06 0.05
    Dubbel rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Icke-roterande dubbelstavstyp 0.18 0.13 0.11
    Singel
    skådespeleri     		Standard 0.2 0.15 0.13
    Icke-roterande stång 0.23 0.18 0.16
    Omgivande och vätsketemperatur Med automatisk switch: -10~60 ℃, Utan automatisk switch: -10~70 ℃
    Kudde Båda ändar gummistötfångare
    Kolvhastighet 50~500 mm/s
    Slaglängdstolerans (mm) 1
    Smörjning Krävs inte
    Montering Gratis montering (flera monteringsplatser)
    Stång icke-roterande noggrannhet ±0,8° ±0,5°
    Portstorlek M5×0,8 45665
    *Om olja krävs, använd turbinolja nr. 1 ISOVG32.

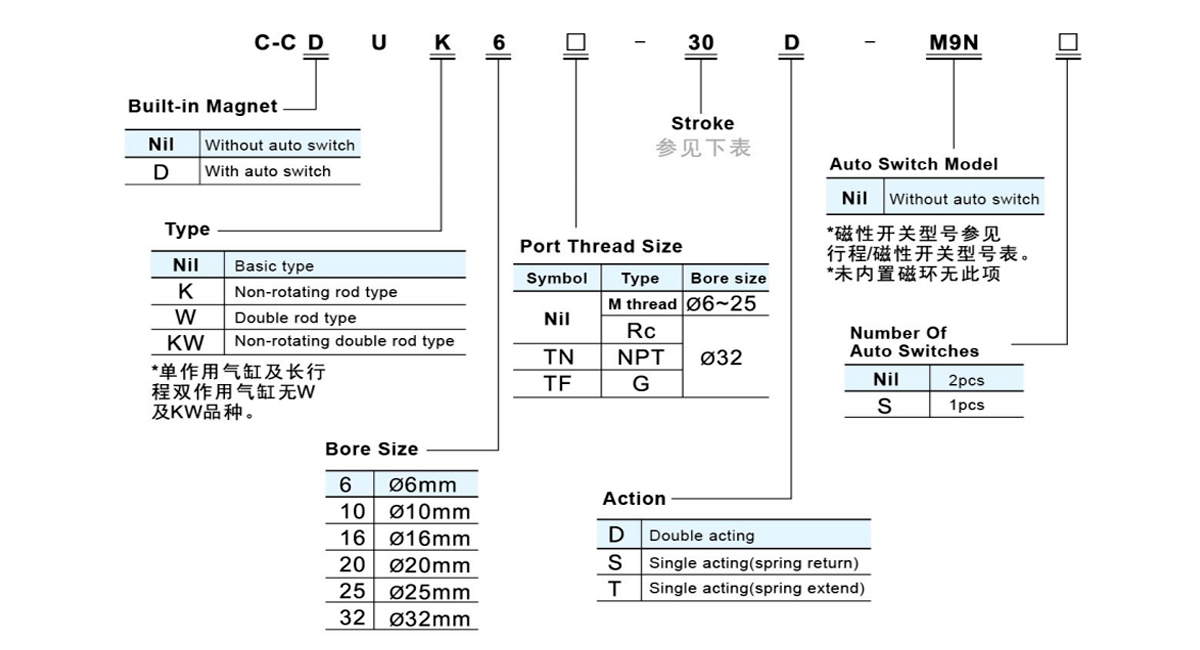

  • StrokelAuto Switch Model
    Bore
    storlek
    (mm)     		Standard slag (mm) Långt slag
    (dubbelverkande)
    *Automatisk växling av modell
    (direkt montering)
    Dubbelspelande Singelspelande
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Trådlängdsmärkning: Ingen märkning - 0,5 m, L - 3 m, Z - 5 m Exempel: M9N, M9NL

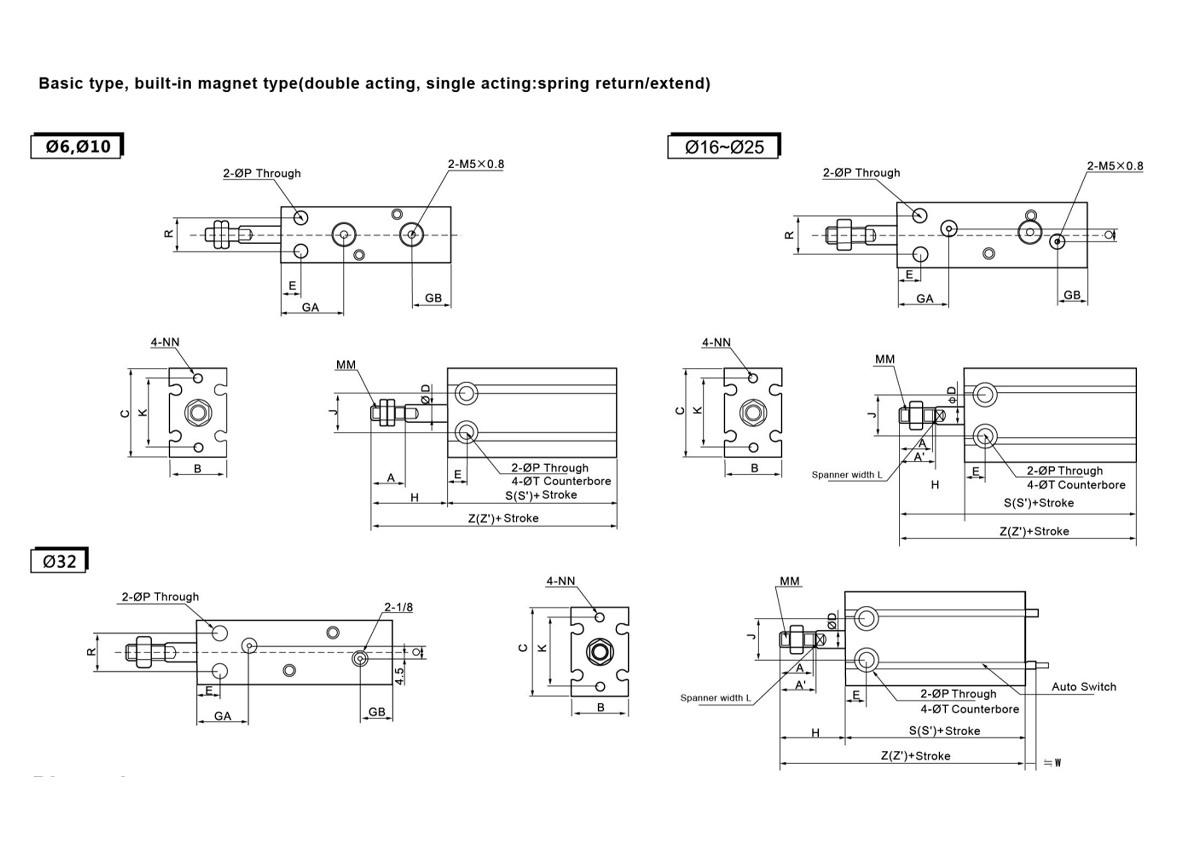

  • Dimension
    Modelllllllll A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Djup 5     		3.2 - 7 6djup4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6 djup5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6 djup 6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9,3 djup8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9,3 djup9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11 djup 11,5
    Dubbelverkande dimension
    Modelllllllll H Grundläggande typ Inbyggd magnet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Enkelverkande (vårretur) dimension
    Modelllllllll H Grundläggande typ Inbyggd magnet
    S Z W S' Z'
    5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Enkelverkande (Spring Extend) Dimension
    Modelllllllll H Grundläggande typ Inbyggd magnet
    S Z W S' Z'
    5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

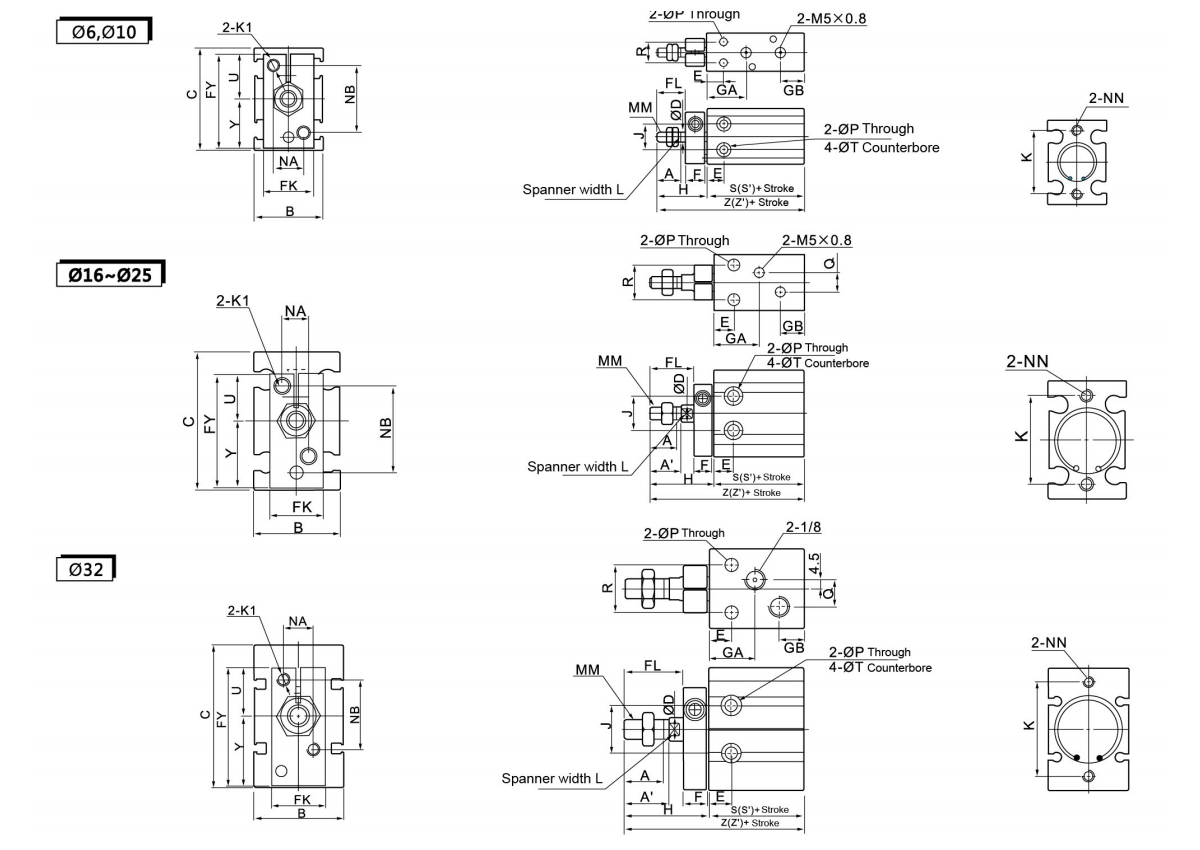

    Dimension
    Modelllllllll A A' B C ØD E F FL FK FY GA GB H J K L MM NA OBS! NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6djup4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6 djup5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6 djup 6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9,3 djup8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9,3 djup9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11 djup 11,5 21 30.5 M5
    Dubbelverkande dimension
    Modelllllllll H Utan Auto
    Växla     		Inbyggd
    Magnetbrytare
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Enkelverkande (vårretur) dimension
    Modelllllllll H Utan Auto Switch Inbyggd magnet Switch
    S Z W S Z'
    5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Enkelverkande (Spring Extend) Dimension
    Modelllllllll H ØT U Y Utan Auto Switch Inbyggd magnet Switch
    S Z W S' Z'
    5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a 5:a 10:a 15:a
    C-C□ UK6-□T 23 28 33 6Deep4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Djup5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Djup6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5Djup8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Djup9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Deep11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
