4HV Series 2/3 4-vägs handventil Leverantörer

Hem / Produkter / Pneumatiska styrkomponenter / Manuell styrventil / 4HV Series 2/3 4-vägs handventil

4HV Series 2/3 4-vägs handventil 4HV Series 2/3 4-vägs handventil 4HV Series 2/3 4-vägs handventil 4HV Series 2/3 4-vägs handventil
  • 4HV Series 2/3 4-vägs handventil
  • 4HV Series 2/3 4-vägs handventil
  • 4HV Series 2/3 4-vägs handventil
  • 4HV Series 2/3 4-vägs handventil
Manuell styrventil

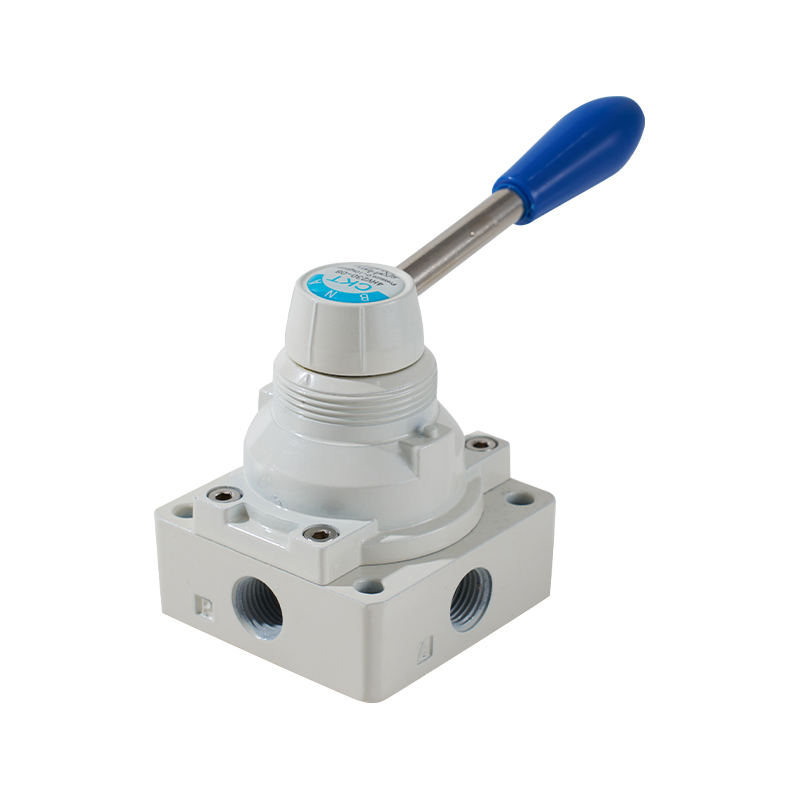

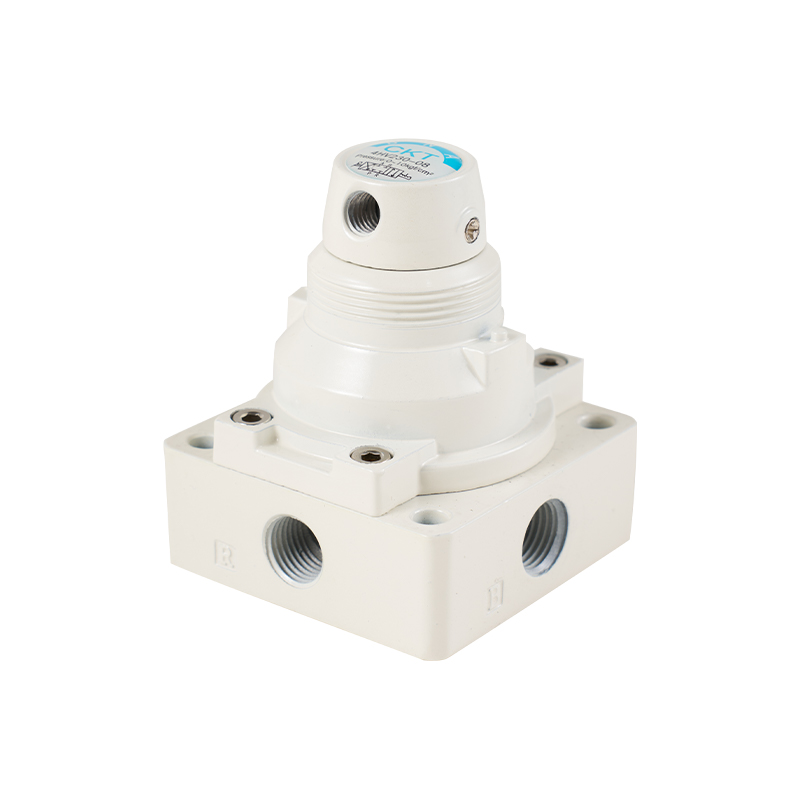

4HV Series 2/3 4-vägs handventil

1. Lätt omvänd rotation, bra handkänsla, exakt positionering;
2. Stort effektivt flödesområde, liten tryckförlust;
3. Två installationstyper finns tillgängliga: panel och botten, panelinstallation med monteringsmuttrar.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：4F Series 2 Position 5-vägs pneumatisk fotventil
NÄSTA：4H Series 5-vägs manuell ventil
  • Standard specifikation

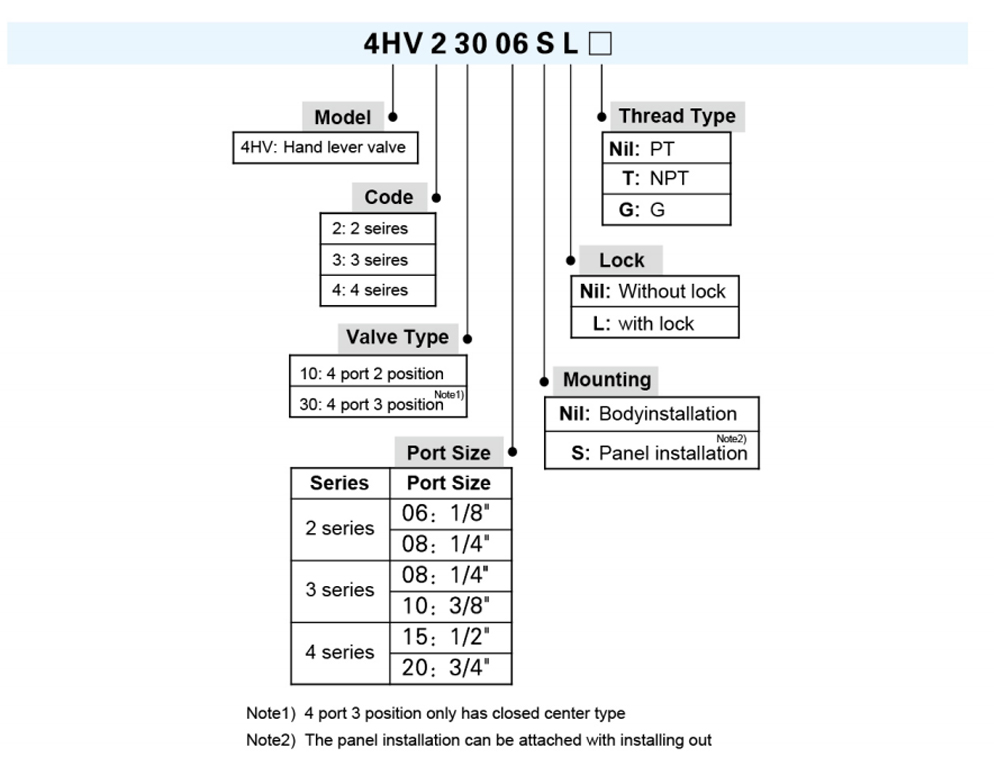

    Modell 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Vätska Luft (som ska filtreras med 40 μm filterelement)
    Åtgärd Manuell styrning direktverkande typ
    Portstorlek PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Effektivt sektionsområde 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Position 4 port 2 position, 4 port 3 position
    Smörjning Krävs inte
    Driftstryckintervall 0~1,0 MPa (0~145 psi)
    Bevistryck 1,5 MPa (215 psi)
    Driftstemperatur -20~70℃
    Arbetsvinkel 90°(45° om 4 portar 3 position)

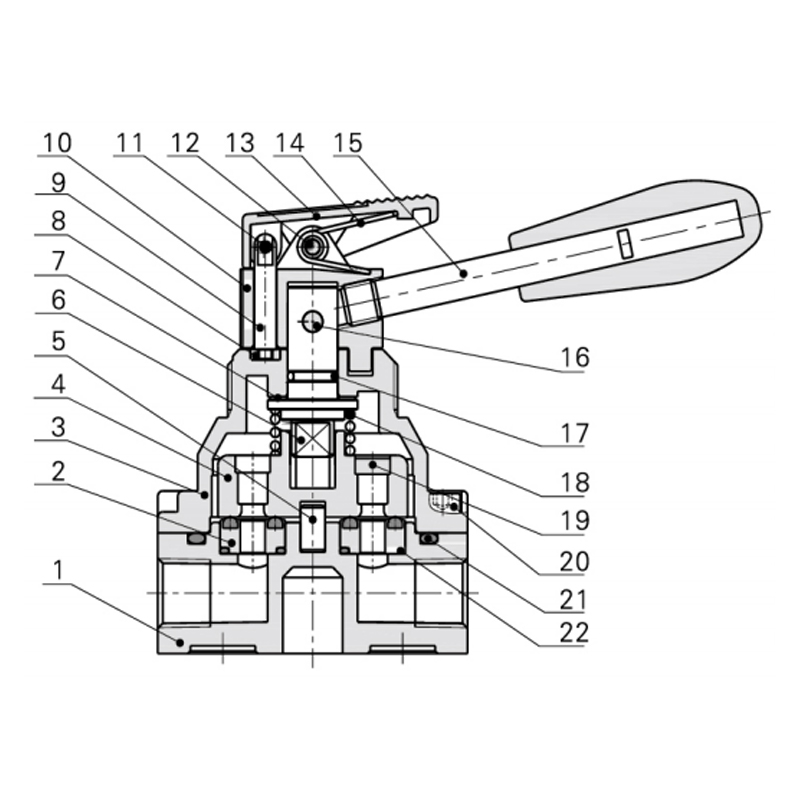

  • Objekt Modelll Objekt Modelll
    1 Huvudkropp 12 Pin-1
    2 Tätningsbas 13 Främre omslag
    3 Ventilkåpa 14 Vår

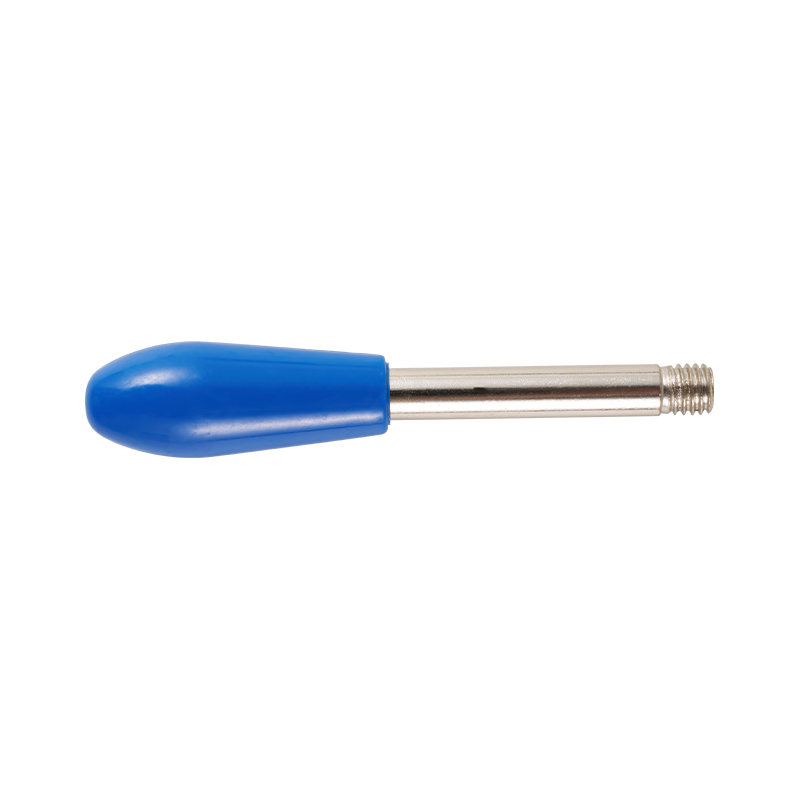

    4 Ventilplugg 15 Handtag
    5 Kolumn Pin 16 Pin-2
    6 Skaft 17 Skaft O Ring
    7 Bricka 18 Vår
    8 Fästplatta 19 Järnplatta
    9 Låsstift 20 Fästskruv
    10 Ventillock 21 Huvudkropp O-ring
    11 Vår Pin 22 Tätningsbas O-ring

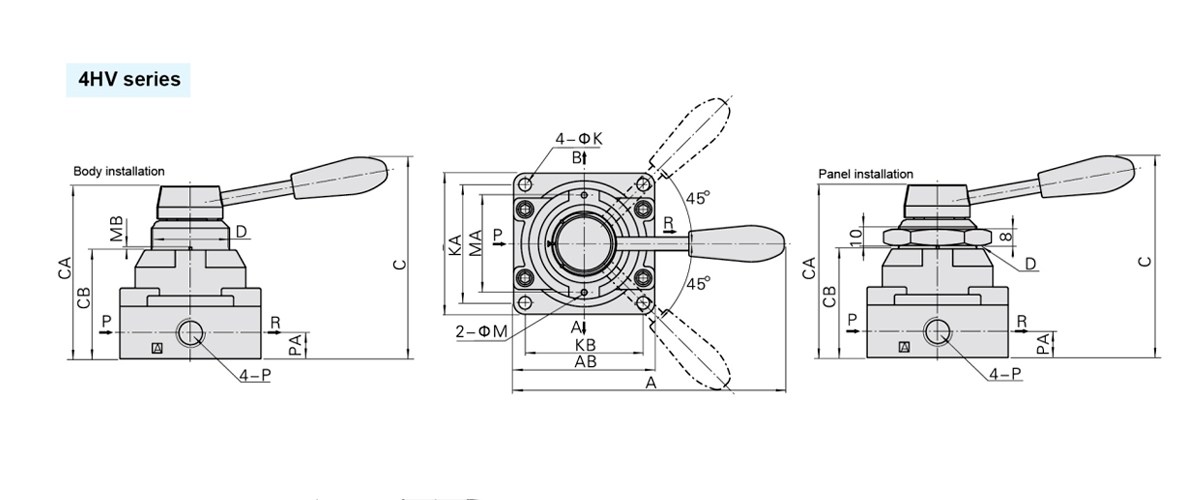

    Modelll /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

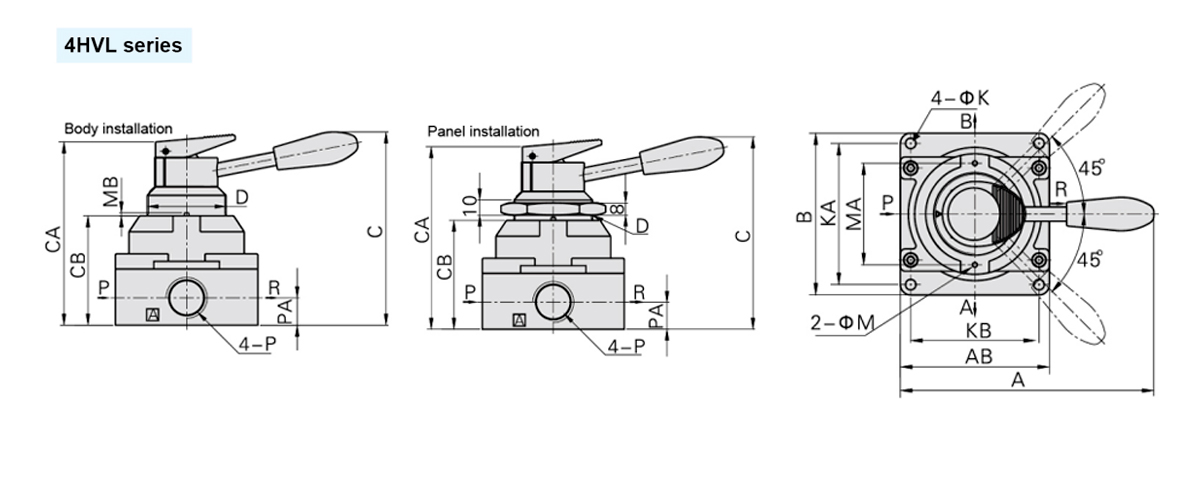

    Modelll/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
