MGP-serien tunn cylinder med styrstång Leverantörer

Hem / Produkter / Luftcylinder / Fleraxlig cylinder / MGP-serien tunn cylinder med styrstång

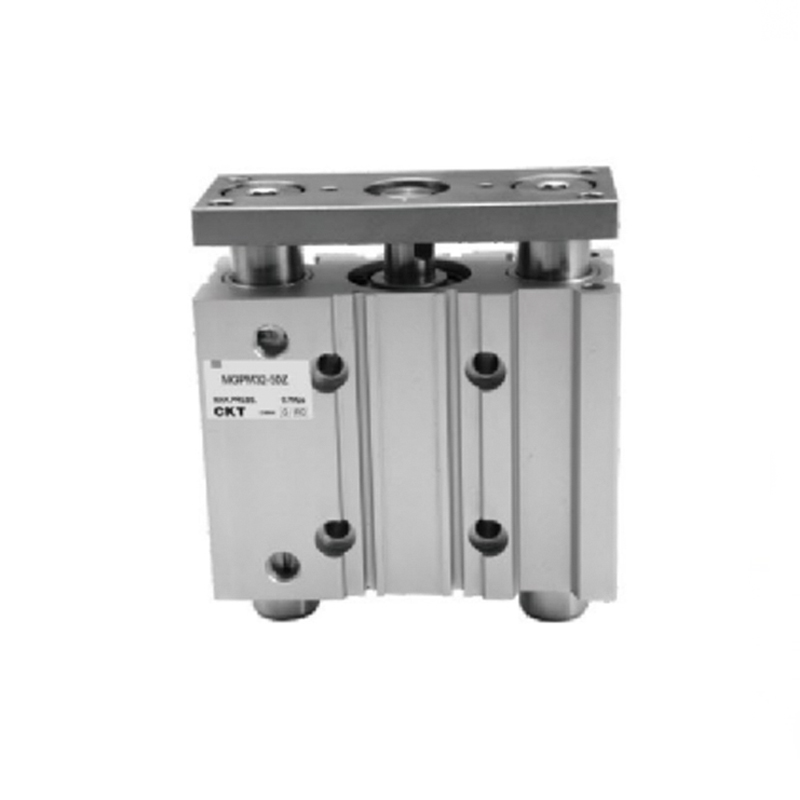

MGP-serien tunn cylinder med styrstång MGP-serien tunn cylinder med styrstång
  • MGP-serien tunn cylinder med styrstång
  • MGP-serien tunn cylinder med styrstång
Fleraxlig cylinder

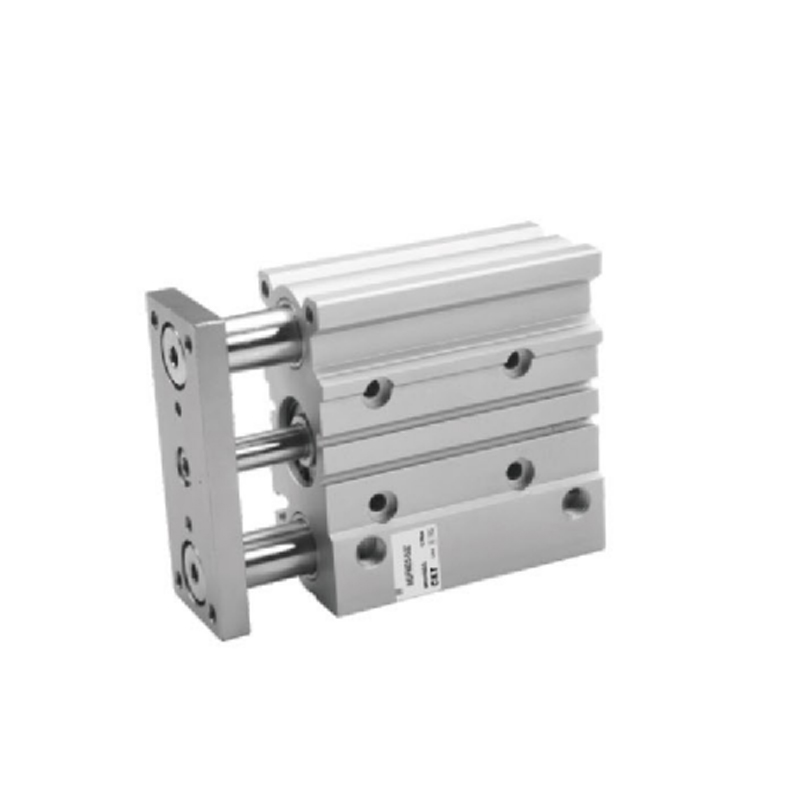

MGP-serien tunn cylinder med styrstång

1. Liten storlek och lätt vikt
2. Starkt motstånd mot sidobelastning
3. Starkt vridmomentmotstånd
4. Hög icke-rotationsprecision
5. Styrstångslagret kan vara ett glidlager eller ett kullager
6. Lätt att installera
7. Den tvåsidiga rörpositionen kan väljas

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：MGJ-serien miniatyrcylinder med styrstång
NÄSTA：CXSW Series genomgående stång dubbelstångscylinder

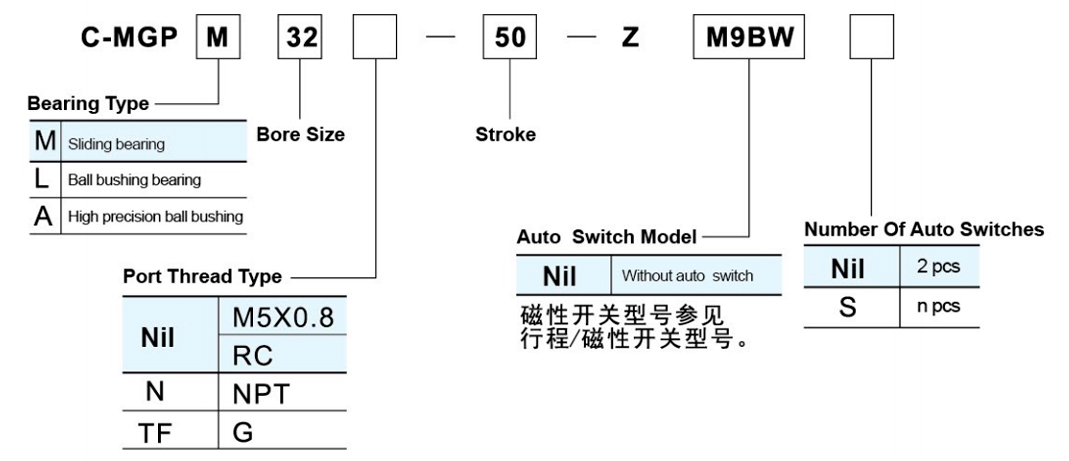

  • Standardspecifikation
    Hålstorlek (mm) 12 16 20 25 32 40 50 63 80 100
    Vätska Luft
    Åtgärd Dubbelverkande
    Max drifttryck (MPa) 1.0
    Min drifttryck (MPa) 0.12 0.1
    Omgivnings- och vätsketemperatur -10 ~ 60 ℃ (Ingen frysning)
    Kolvhastighet 50~500 mm/s 50~400mms
    Kudde Båda ändarna gummistötfångare
    Slaglängdstolerans 1,5 mm
    *Smörjning Krävs inte
    Bäring Glidlager/Kulbussning/Högprecisionskulbussning
    Ej roterande
    Noggrannhet
    (Klämdel)     		Glidlager ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Kulbussning ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Hög precision
    Kulbussning
    Rörport M5×0,8 1/8 1/4 3/8
    *Vänligen  använd  ISOVG32  om du  vill  använda  smörjning.

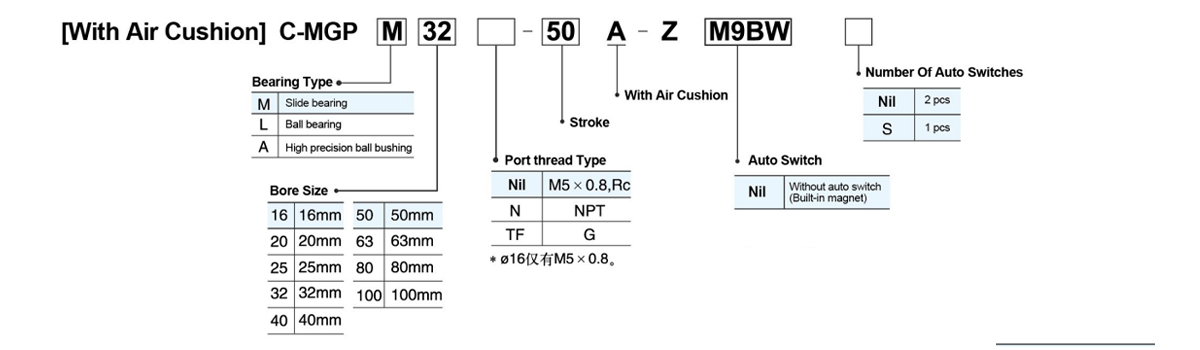

    Borrningsstorlek (mm) 16 20,25,32,40,50,63,80,100
    Max driftstryck (MPa) 1.0
    Lägsta driftstryck (MPa) 0.15 0.12
    Kudde Luft cushion on both ends

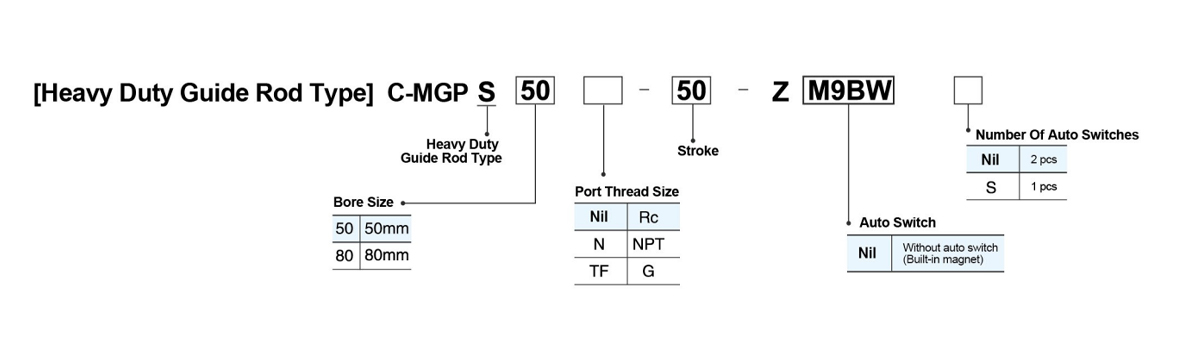

    Specifikation
    Borrningsstorlek (mm) 50 80
    Driftstryckintervall (MPa) 0,1~1,0
    Driftskolvhastighet (mm/s) 50~400
    Kudde Gummi stötfångare i båda ändar
    Standard stroke 25,50,75,100,125,150,175,200
    Ändplattan Icke-roterande noggrannhet ±0,05° ±0,04°

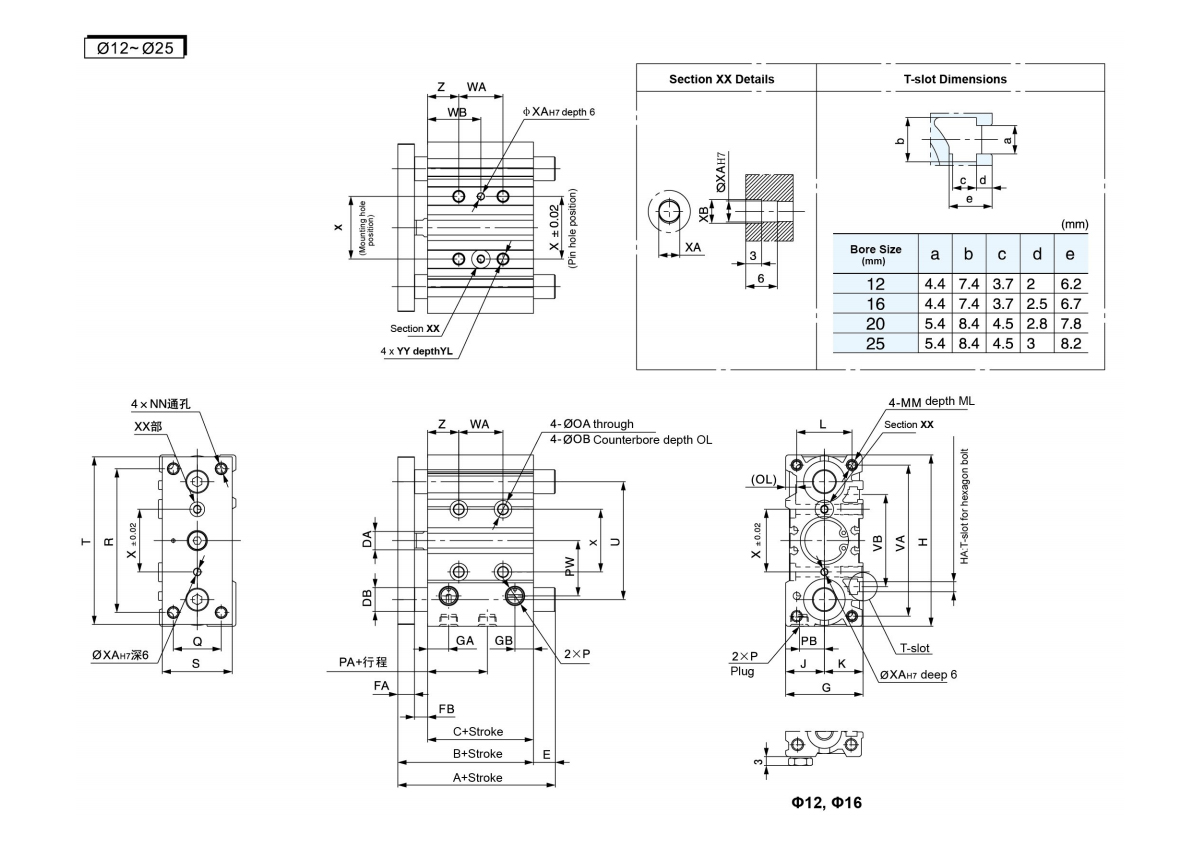

  • C-MGPM, C-MGPL, C-MGPA Vanligt Mått                                                                                                                                                        (mm)
    Bore
    Storlek
    (mm)     		Slag (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Noll TN TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Bore
    Storlek
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB ÅÅ YL Z
    30:a eller
    Mindre     		9sr3oS
    Mindre     		Över 100:a 200:a eller mindre Över 200:a 300:a eller mindre Över 300st 30:a eller
    Mindre     		Över 30:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200:a 300:a eller mindre Över 300st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    C-MGPM glidlager IA,DB,E Dimension                                     (mm)
    Bore
    Storlek
    (mm)     		A DB E
    50:a eller mindre Över 50:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st 50:a eller mindre Över 50:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(kulbussning)
    C-MGPA(Hlgh precision kulbussning)/A,DB,E Dimension   (mm)
    Borrstorlek (mm) A DB E
    30:a eller mindre Över 30:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st 30:a eller mindre Över 30:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

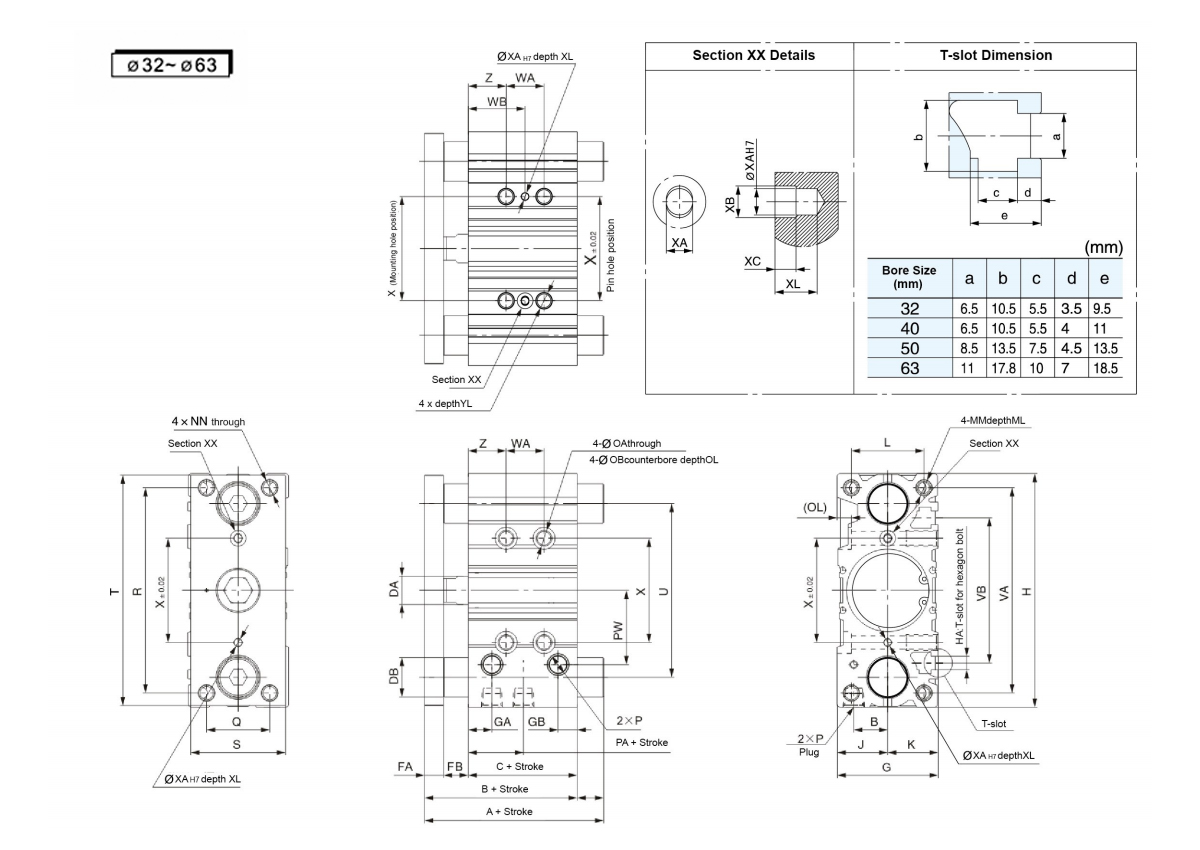

    C-MGPM, C-MGPL, C-MGPA Vanligt Mått                                                                                                                                                        (mm)
    Bore
    Storlek
    (mm)     		Slag (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Noll TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Bore
    Storlek
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL ÅÅ YL Z
    25:a eller mindre Över 25:a 100:a eller färre Över 100:a 200:a eller mindre Över 200:a 300:a eller mindre Över 300st 25:a eller mindre Över 25:a 100:a eller färre Över 100:a 200:a eller mindre Över 200:a 300:a eller mindre Över 300st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM glidlager IA,DB,E Dimension                                       (mm)
    Bore
    Storlek
    (mm)     		A DB E
    50:a eller mindre Över 50:a 200:a eller mindre Över 200st 50:a eller mindre Över 50:a 200:a eller mindre Över 200st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(kulbussning)
    C-MGPA(Hlgh precisionskulbussning)/A,DB,E Dimension(mm)
    Bore
    Storlek
    (mm)     		A DB E
    50:a eller mindre Över 50:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st 50:a eller mindre Över 50:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

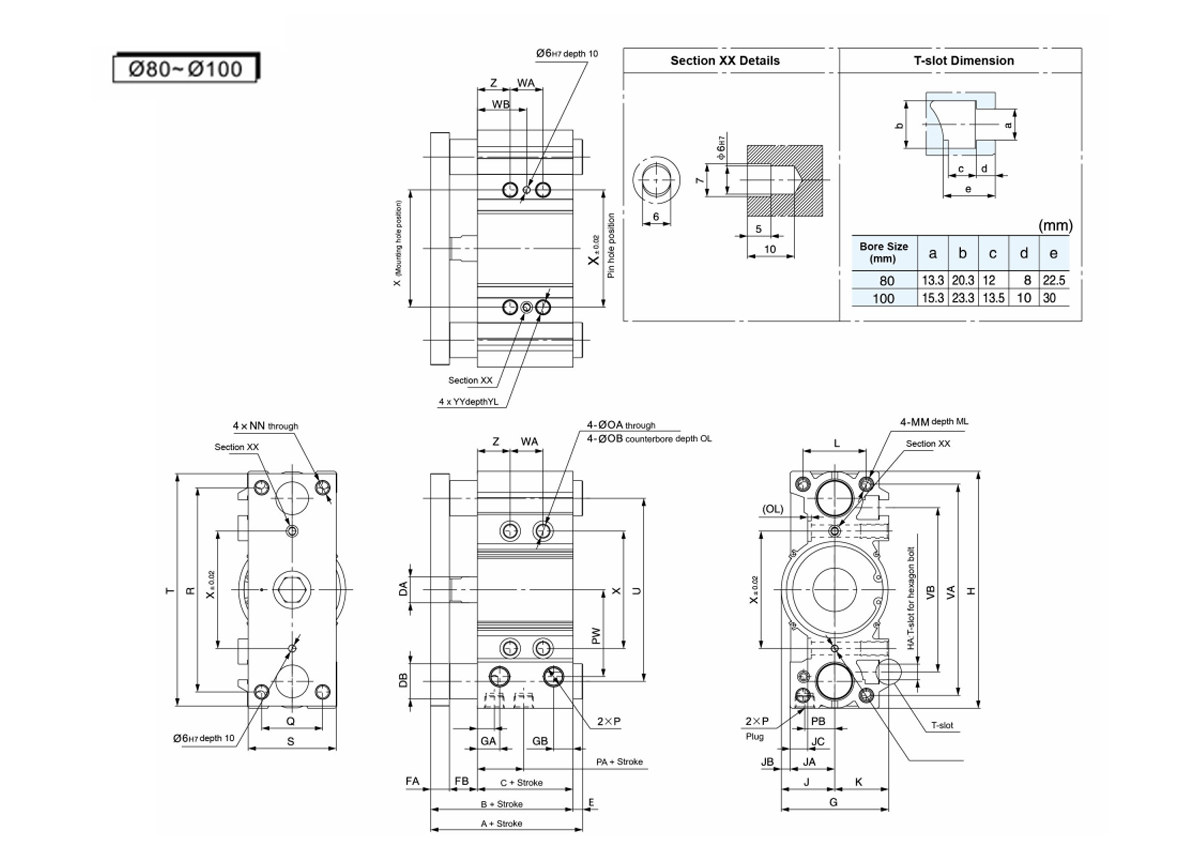

    C-MGPM,C-MGPL,C-MGPA Vanliga mått                                                                                                       (mm)
    Bore
    Storlek
    (mm)
    Stroke
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Noll TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2,0 31 M14x2,0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Bore
    Storlek
    (mm)     		PA PB PW Q R S T U VA VB WA WB X ÅÅ YL Z
    25:a eller mindre Över 25:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200:a 300:a eller mindre Över 300st 25:a eller mindre Över 25:a 100:a eller mindre Över 100:a 200:a eller mindre Över 200st
    300:a eller mindre     		Över 300st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    C-MGPM glidlager IA, DB, E Dimension
    (mm)
    Bore
    Storlek
    (mm)     		A DB E
    50:a eller mindre Över 50:a
    200:a eller mindre     		Över 200st 50:a eller mindre Över 50:a
    200:a eller mindre     		Över 200st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (kulbussning)
    C-MGPA (Högprecisionskulbussning) / A,DB,E Dimension
    (mm)
    Bore
    Storlek
    (mm)     		A DB E
    25:a eller mindre Över 25:a 50:a Eller Mindre Över 50:a 200:a eller mindre Över 200st 25:a eller mindre Över 25:a 50:a Eller Mindre Över 50:a 200:a eller mindre Över 200st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
