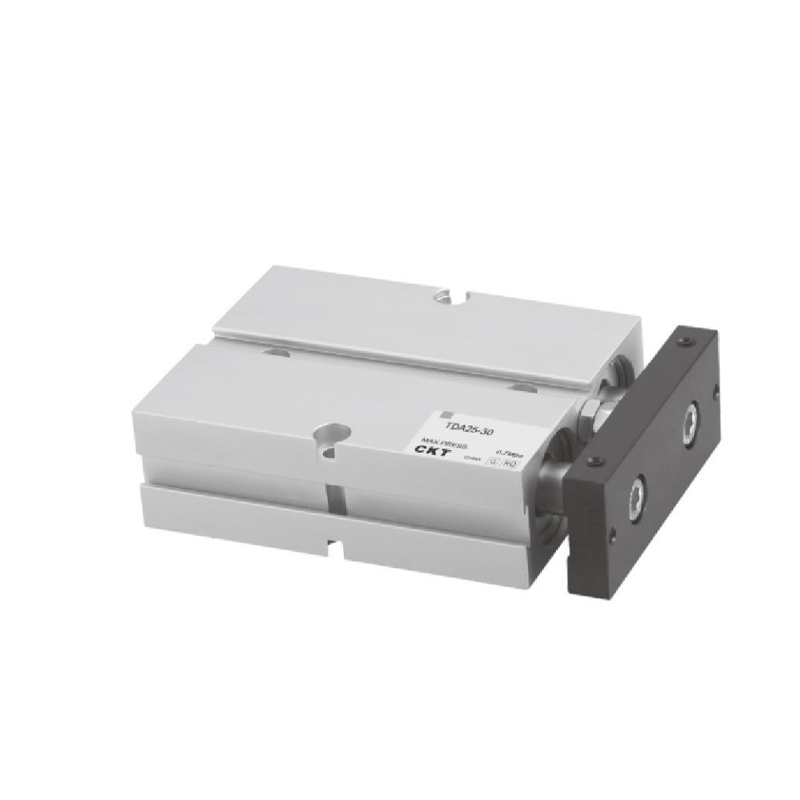

Dubbelcylinder i TDA/TN-serien (Ø10~Ø32)
  • Dubbelcylinder i TDA/TN-serien (Ø10~Ø32)
Fleraxlig cylinder

Dubbelcylinder i TDA/TN-serien (Ø10~Ø32)

1. Den inbäddade kroppen är fixerad och installerad för att spara installationsutrymme;
2. Den har vissa anti-böjnings- och anti-torsionsegenskaper och kan motstå vissa sidobelastningar;
3. Det finns monteringshål på tre sidor av fästplattan för att underlätta belastning i flera lägen;
4. Anti-kollisionsplattan på den främre änden av kroppen kan justera cylinderslaget och lindra stöten;
5. Standardkonfigurationen för denna serie av cylindrar är magnetisk typ, och det finns inget alternativ utan magnetisk typ.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Dubbelcylinder i CXS-serien (Basic Type)
NÄSTA：Ingen nästa artikel
  • Specifikation
    Borrstorlek (mm) 10 16 20 25 32
    Åtgärd Dubbelverkande
    Vätska Luft
    Driftstryckintervall 0,1~1,0 MPa (14~145psi)
    Bevistryck 1,5 MPa (215 psi)
    Driftstemperatur
    (℃)     		-20~70
    Drifthastighetsområde
    (mm/s)     		30~500
    Justerbar slaglängd -10~0
    Slaglängdstolerans 1.00
    Kudde Stötfångare
    Icke-roterande Tolerans ±0,4° ±0,3°
    Portstorlek M5×0,8 PT1/8
    *Icke-rotationsnoggrannhet hänvisar till vinkeln med vilken cylinderns fästplatta kan rotera när cylindern är helt indragen;
    **NPT- och G-gängtyper finns tillgängliga för röranslutningen.
    Dessutom: C-TN-serien helt magnetisk.

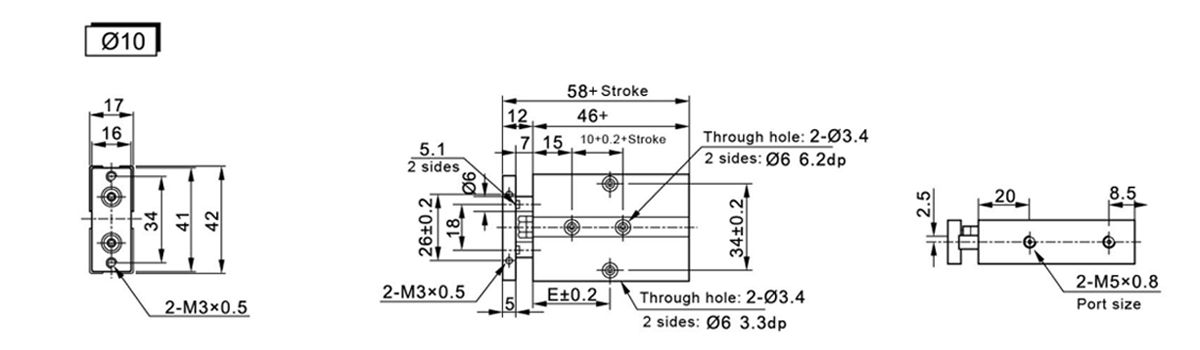

  • Symbol/Stroke 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

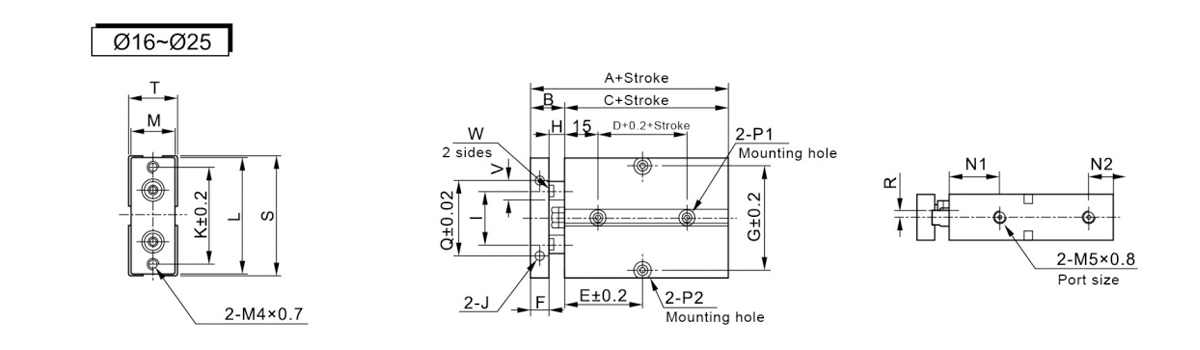

    Symbol/Stroke A B C D Stroke≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/Stroke G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Djup5 47 53 20 22 11 Båda sidor:07,5 Djup 7,2mm Genomgående hål Ø4,5 Båda sidor:08 Djup4,5mm Genomgående hålØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Djup5 55 61 24 25 12 Båda sidor:07,5 Djup 7,2mm Genomgående hål Ø4,5 Båda sidor:08 Djup4,5mm Genomgående hål Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Djup5 66 72 29 27 12 Båda sidor:07,5 Djup 7,2mm Genomgående hål Ø4,5 Båda sidor:08 Djup4,5mm Genomgående hålØ4,5 56 6 73 30 12 10.1

    Symbol/Stroke 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
