CDJPB-serien (dubbelverkande) nålcylinder
  • CDJPB-serien (dubbelverkande) nålcylinder
Nålcylinder

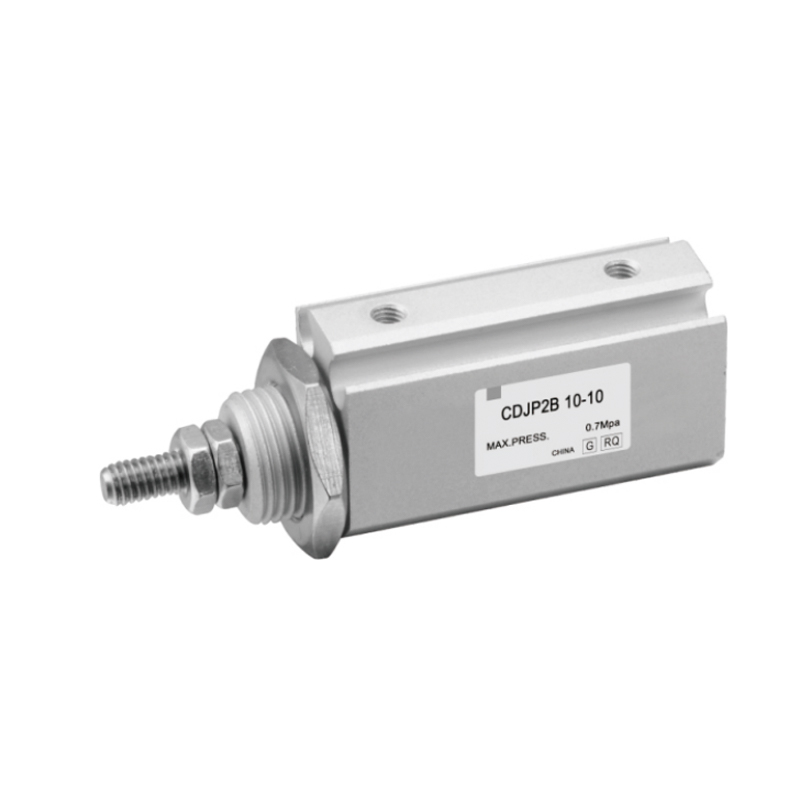

CDJPB-serien (dubbelverkande) nålcylinder

CDJPB Series (dubbelverkande) nålcylinder är ett pneumatiskt precisionsställdon utformat för scenarier med begränsat utrymme. Den uppnår effektiv linjär fram- och återgående rörelse genom en kompakt struktur och är lämplig för högintegrerade automationssystem.

Kärnfunktioner:

1. Extremt utrymmesutnyttjande: Den mycket intensiva konfigurationen och lättviktskroppen optimerar avsevärt utrustningens layoututrymme och förbättrar systemets anpassningsförmåga till utrymmesbegränsningar.

2. Konfigurationsflexibilitet: Täcker flera specifikationer av slag- och cylinderdiameterparametergrupper, anpassar sig till differentierade belastnings- och dynamiska krav och säkerställer applikationsbredd.

3. Systemintegrationsfrihet: Stöder modulär installationstopologi och utökat tillbehörsgränssnitt, vilket ger det färdiga att använda funktioner och minskar den tekniska integrationens komplexitet.

4. Inbäddad detektionsenhet: Integrerar en beröringsfri magnetisk induktionsomkopplare för att bilda en integrerad kroppstopologistruktur, och realiserar felsökningsfri positioneringssignalåterkopplingsfunktion.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：CJPB Series (Singelverkande) nålcylinder

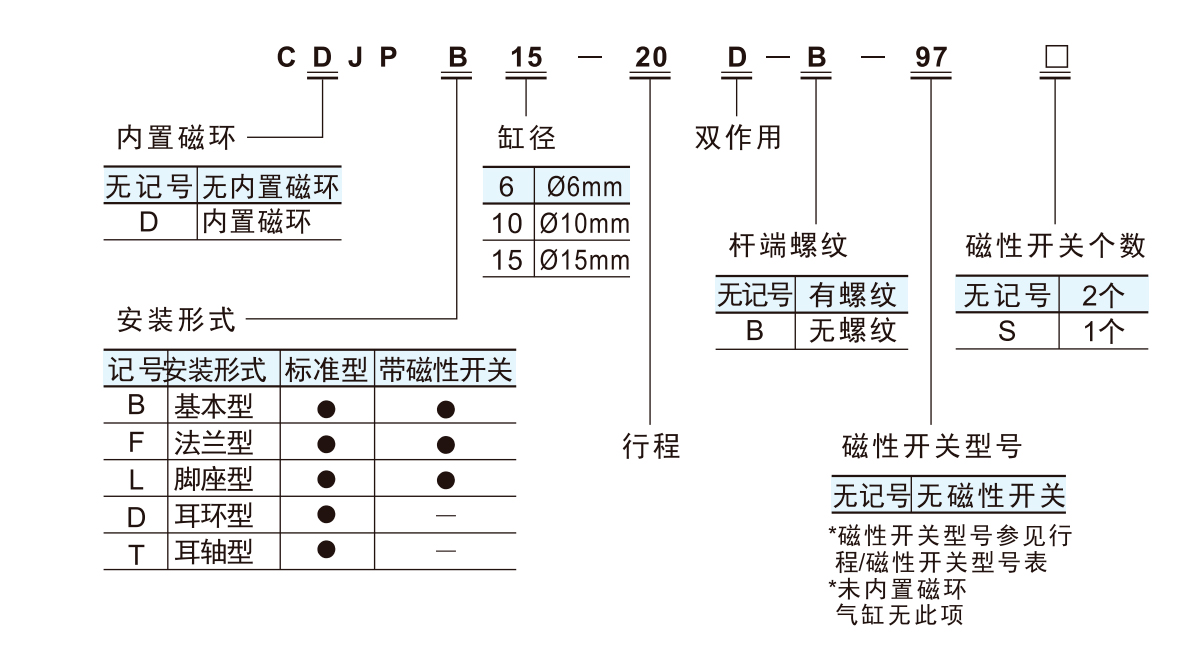

  • Cylinderdiameter (mm) 6 10 15
    Använd vätska Luft
    Aktiveringstyp Dubbelverkande
    Maximalt drifttryck  MPa 0.7
    Lägsta drifttryck  MPa 0.12 0.06
    Omgivnings- och vätsketemperatur Icke-magnetisk brytare: -10°C,
    Magnetbrytare: -10°C till 60°C
    Buffring Gummibuffertar i båda ändar
    Kolvhastighet 50~500 mm/s
    Slagtolerans mm 10
    *Smörjning Krävs inte
    Anslutningsdiameter M5×0,8
    *Om smörjning krävs, använd turbinolja nr.

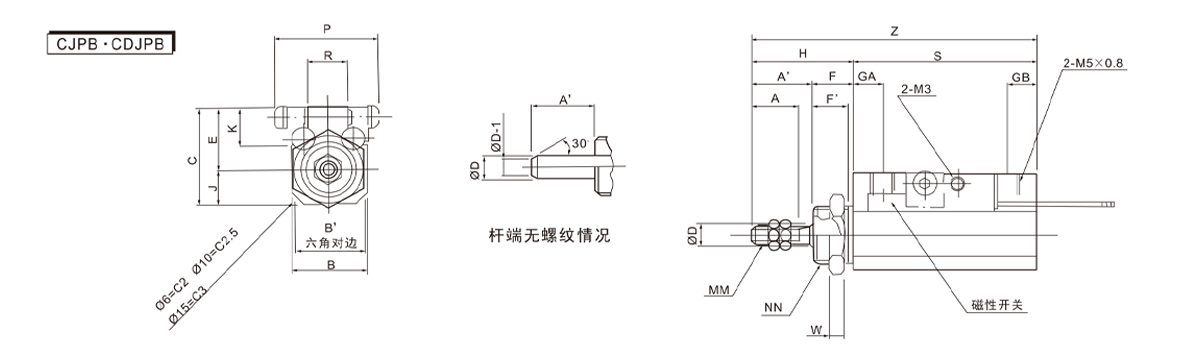

  • Cylinderdiameter
    (mm)     		A A' B B' ØD F F' GA GB H J K MM NN R S W Z Magnetisk strömbrytare
    5:a 10:a 15:a 20:a 30:a 5:a 10:a 15:a 20:a 30:a C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0,5 M10×1,0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0,7 M12×1,0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0,8 M14×1,0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

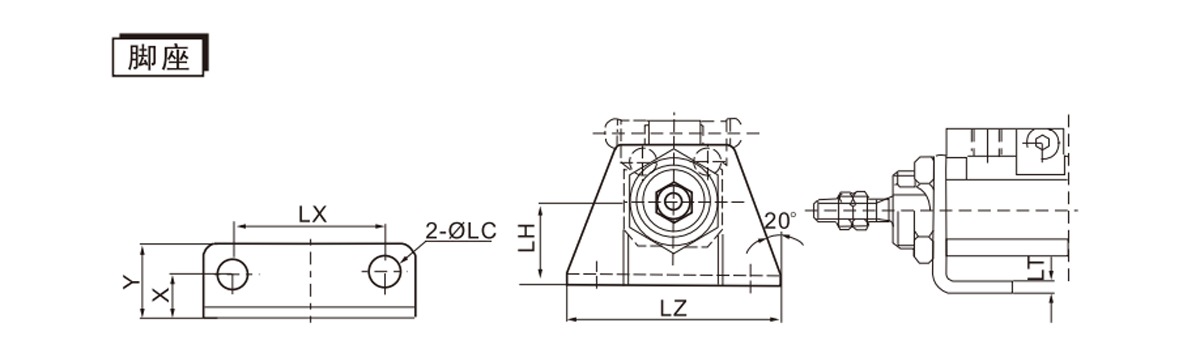

    Cylinderdiameter
    (mm)     		Fotstöd
    Artikelnummer LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

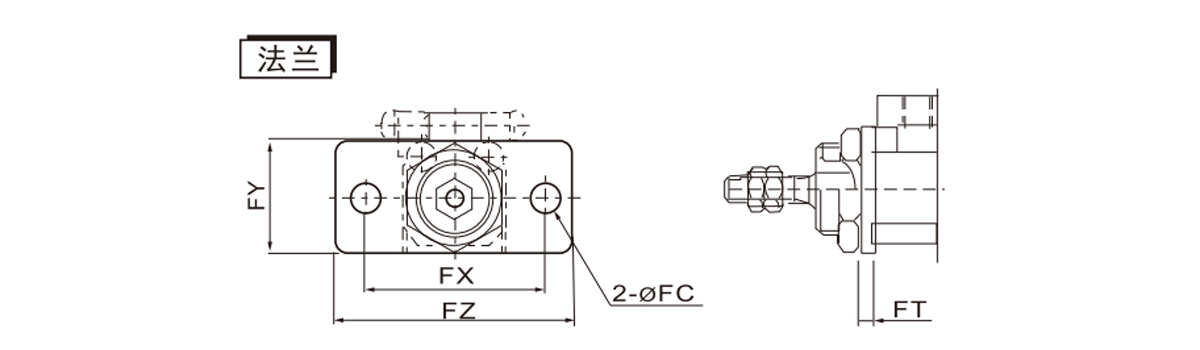

    Cylinderdiameter
    (mm)     		Fläns
    Artikelnummer FT FX FY FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Cylinderdiameter
    (mm)     		Öronskaft säte artikelnummer S Z ZZ R
    5:a 10:a 15:a 20:a 30:a 5:a 10:a 15:a 20:a 30:a 5:a 10:a 15:a 20:a 30:a
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

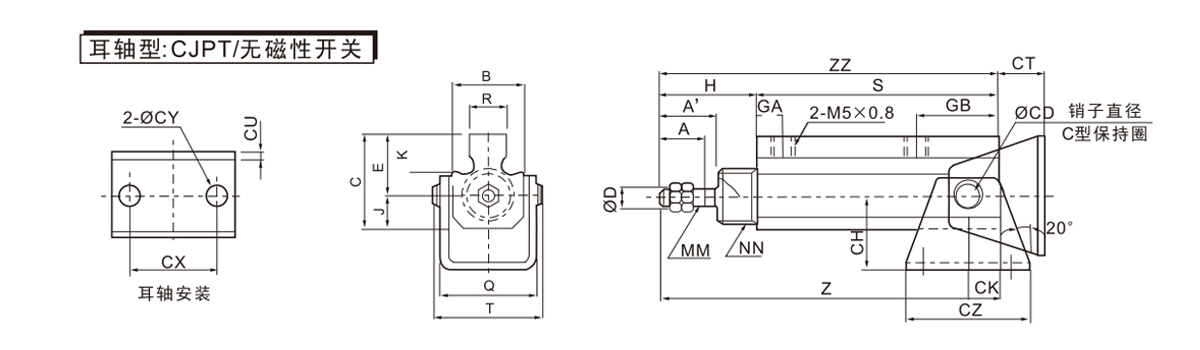

    Cylinderdiameter
    (mm)     		A A′ B C ØD E GA GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0,5 M10×1,0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0,7 M12×1,0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0,8 M14×1,0 28 31.7 6 25 8 17 2.9 29 5.5 42

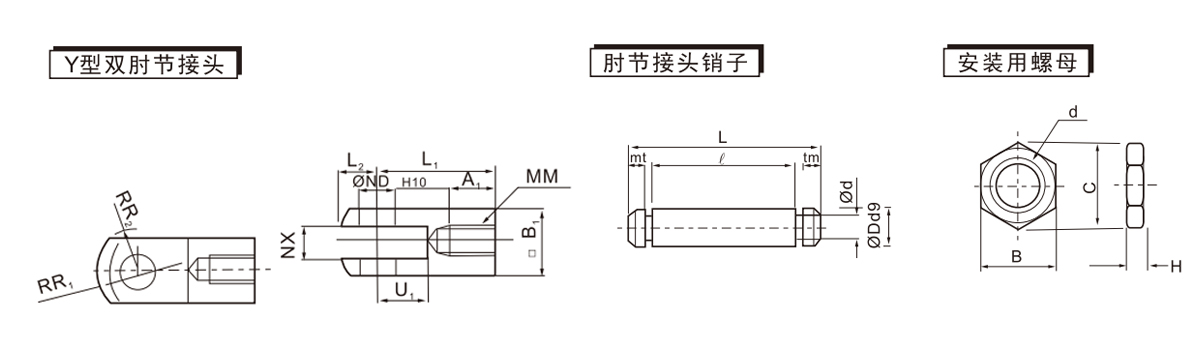

    Cylinderdiameter
    (mm)     		Y-typ dubbel armbågsled Armbågsledsstift Cylinderkroppsmutter
    Artikelnummer A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Artikelnummer ØDd9 L od ρ M t Artikelnummer d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

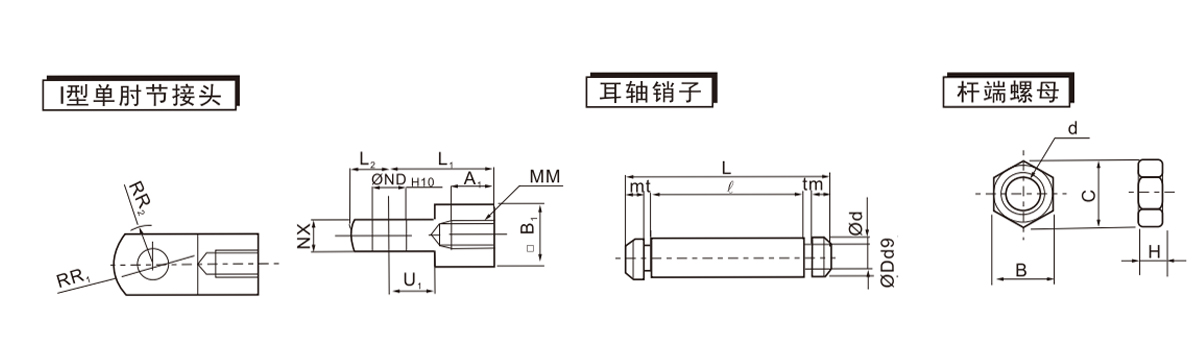

    Cylinderdiameter
    (mm)     		Enkel armbågsled Öronskaftstift Stångändmuttrar
    Artikelnummer A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Artikelnummer ØDd9 L od ρ M t Artikelnummer d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 CT-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 CT-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 CT-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0,8 3.2 8 92
    0 -0,060
