MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare Leverantörer

Hem / Produkter / Luftcylinder / Pneumatiska gripdon / MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare

MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare
  • MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare
  • MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare
Pneumatiska gripdon

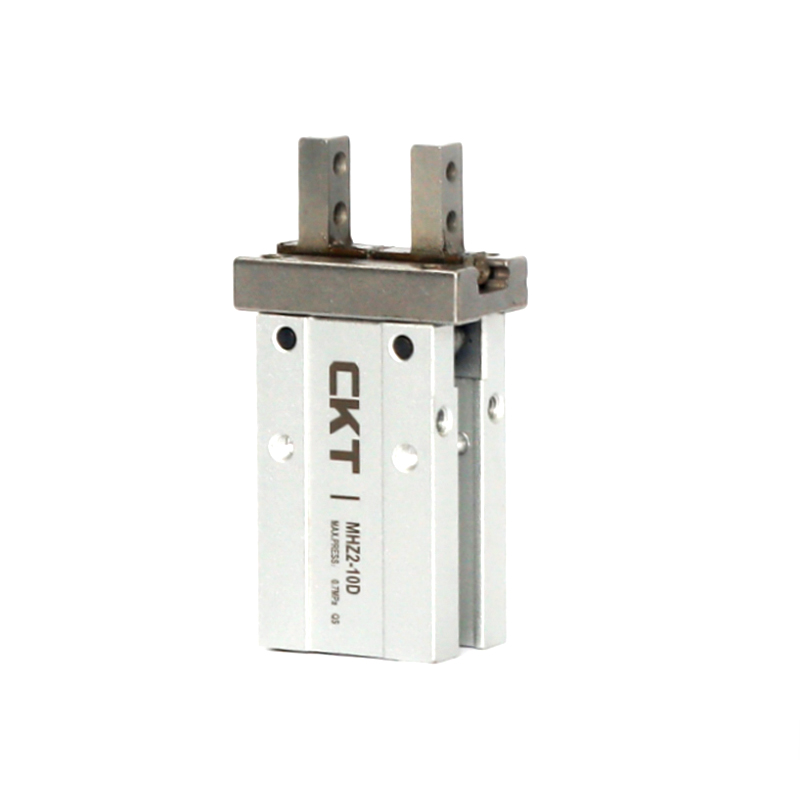

MHZ2-serien (Parallell öppnings- och stängningstyp) pneumatisk gripare

MHZ2-serien (typ parallell öppning och stängning) pneumatisk gripare fokuserar på att ge stabil och pålitlig parallell klämverkan. Dess designkoncept är att balansera kärnprestanda och anpassningsförmåga för att möta de grundläggande behoven av precisionsgrepp i automationsutförandelänken.

Kärnfunktioner:

1. Integrerat guidesystem: Den integrerade styrmekanismen säkerställer att ställdonet har tillräcklig strukturell styvhet och verkningsnoggrannhet under drift.

2. Förbättrad styrstabilitet: En extra positioneringsstruktur är anordnad i botten av styrkomponenten för att upprätthålla det relativa positionsförhållandet mellan de viktigaste rörliga delarna och huvudstrukturen, och förbättra tillförlitligheten för långtidsdrift.

3. Precisionspositioneringsprestanda: Den optimerade strukturella designen ger god positioneringskonsistens, vilket hjälper till att uppnå exakt fastspänning av arbetsstycket och öka säkerheten i fastspänningsprocessen.

4. Flexibel installation och kompatibilitet: Tillhandahåller en mängd standardiserade installationsgränssnitt för enkel integrering i olika utrustningslayouter eller utrymmesbegränsade miljöer.

5. Kroppsintegrerad kontrollassistans: Kroppen är förinställd med magnetiska komponenter, vilket ger grundläggande bekvämlighet för integrering av standardpositionsdetekteringsenheter.

6. Anpassningsförmåga för induktionsbrytare: Det finns flera installationsplatser för induktionsbrytare utformade på cylinderkroppens yta, vilket ger justeringsutrymme för layouten av detekteringsanordningen för att anpassa sig till olika signaluppsamlingskrav.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：MHC2 Series (Fulcrum öppnings- och stängningstyp) pneumatisk gripare
NÄSTA：Ingen nästa artikel
  • Cylinderdiameter
    mm     		6 10 16 20 25 32 40
    Använd vätska Luft
    Driftstryck
    intervall (MPa)     		Dubbelverkande 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Enkelverkande 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Vätsketemperatur för miljöanvändning -10~60℃
    Repeterbarhet (mm) ±0,01 ±0,02
    Maximal driftfrekvens (c.p.m) 180 (MHZL2-serien är 120) 60
    Oljeförsörjning Krävs inte
    Driftläge Dubbelverkande · Single-acting
    Magnetbrytare (tillval) Beröringsfri magnetomkopplare (MHZA2, MHZAJ2 utan magnetomkopplare)
    Anslutningsdiameter M3×0,5 M5×0,8

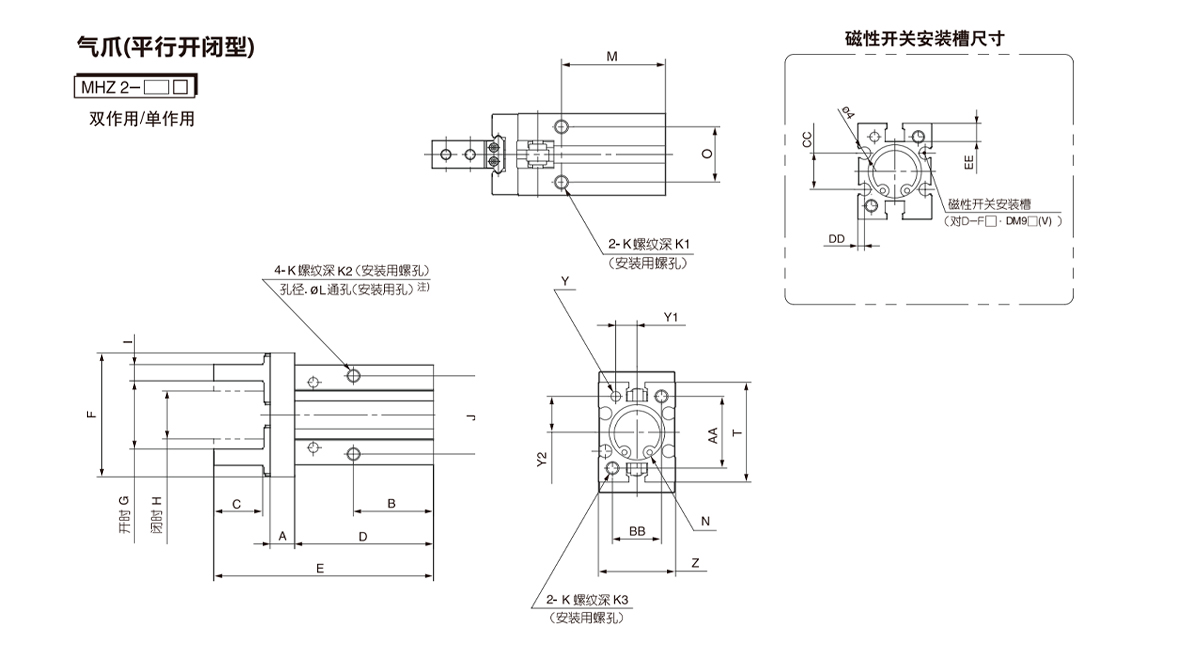

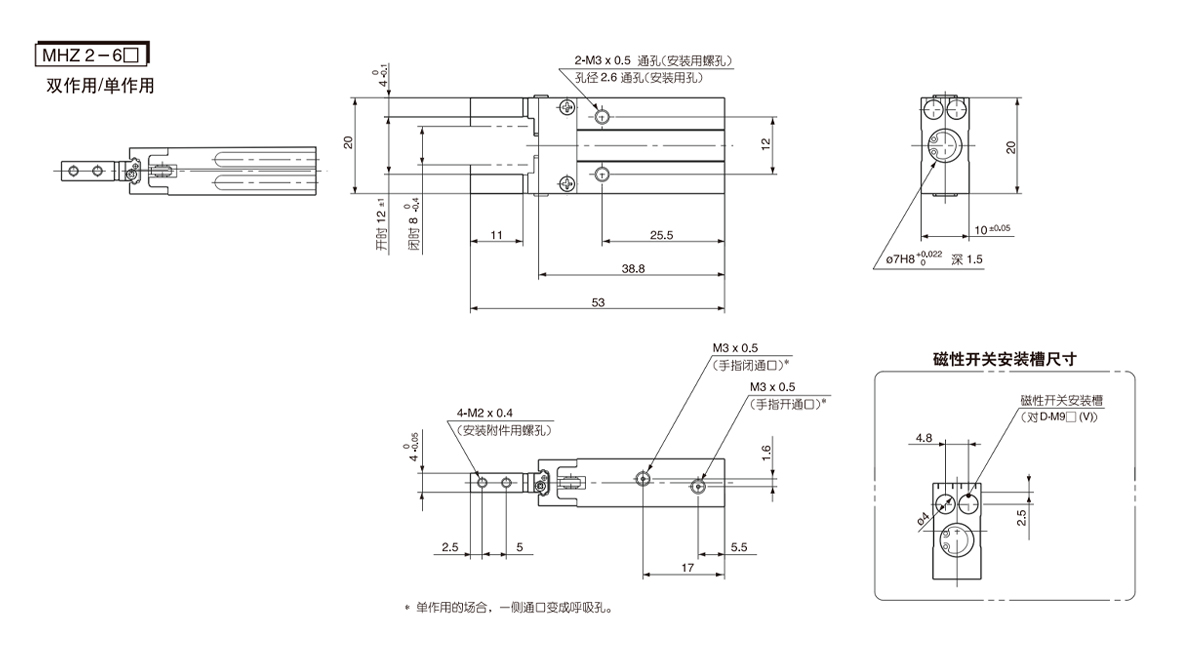

  • Modelll
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Djup 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Djup2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Deep3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Djup3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Deep4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Deep4 32 M8×1,25 9 17 M5×0,8

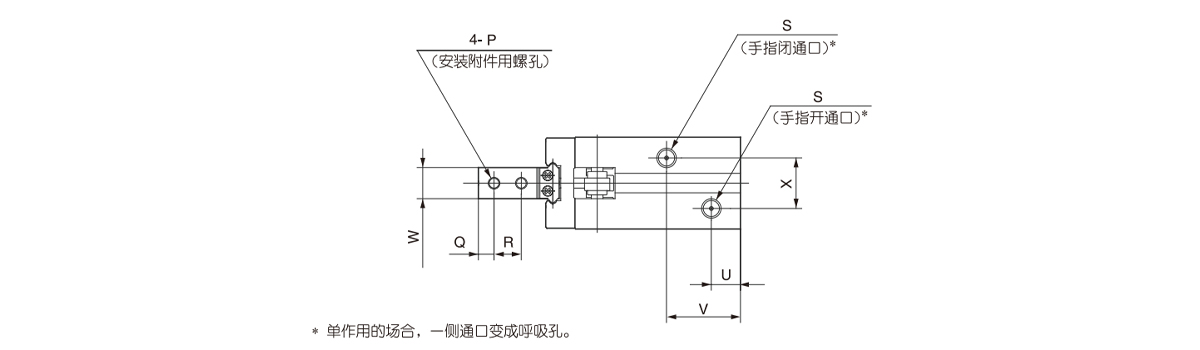

    Modelll
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Djup3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Djup3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Djup4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Djup4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Djup5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Djup5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

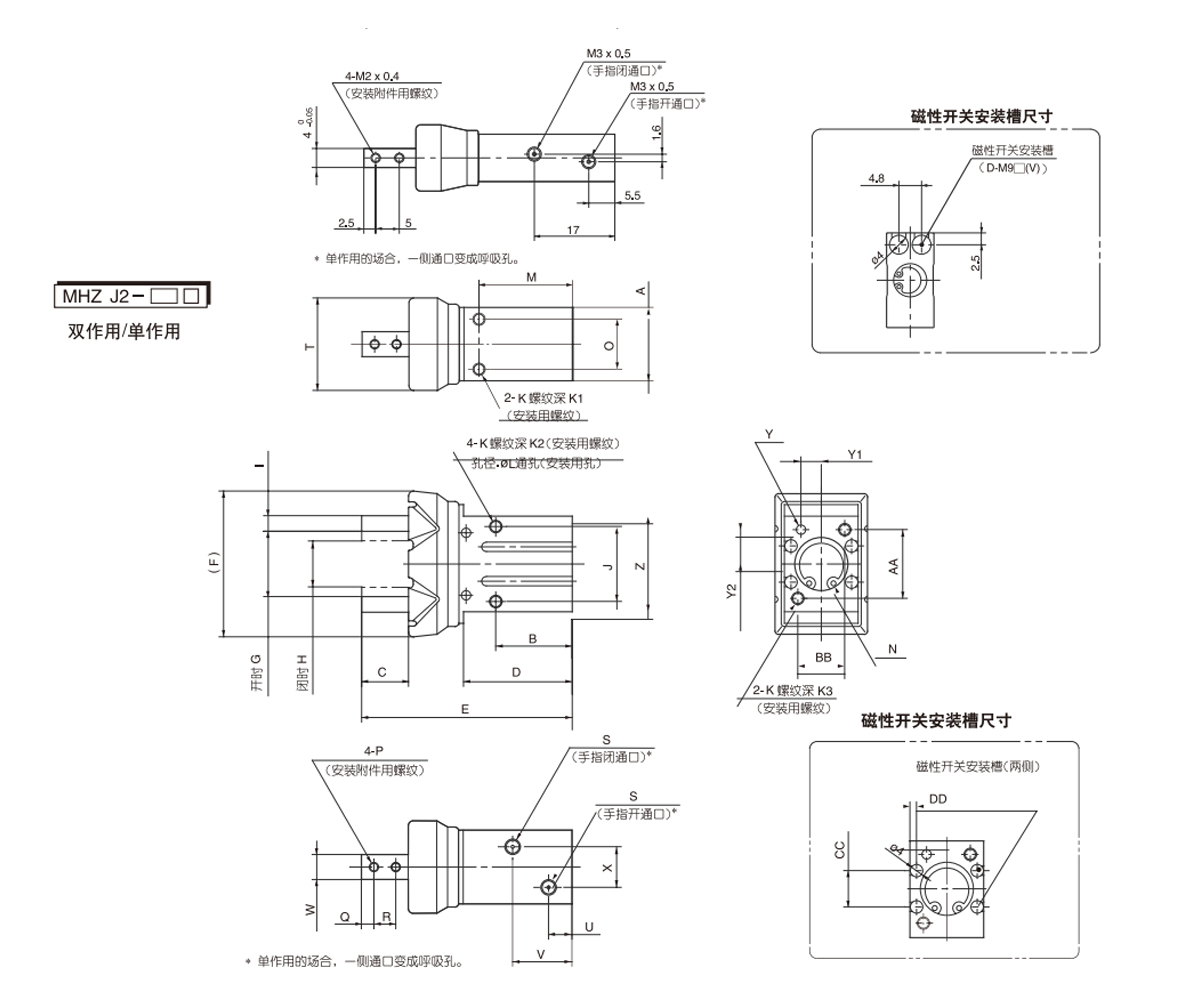

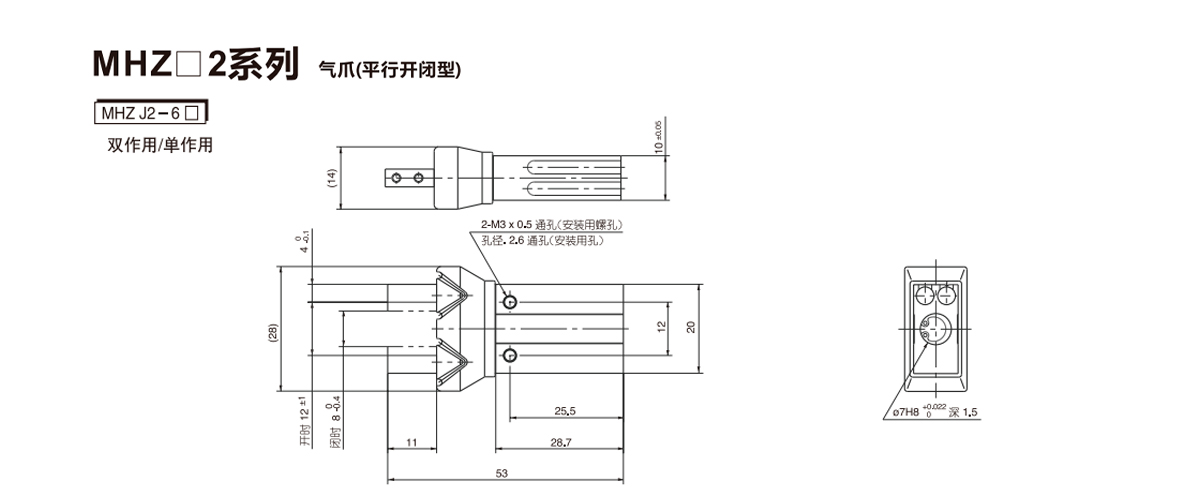

    Cylinderdiameter
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Djup2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Djup3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Djup2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Djup3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Djup3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Djup4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Djup3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Djup4 10±0,02 21,8±0,02 52 40 22 19 3.5
