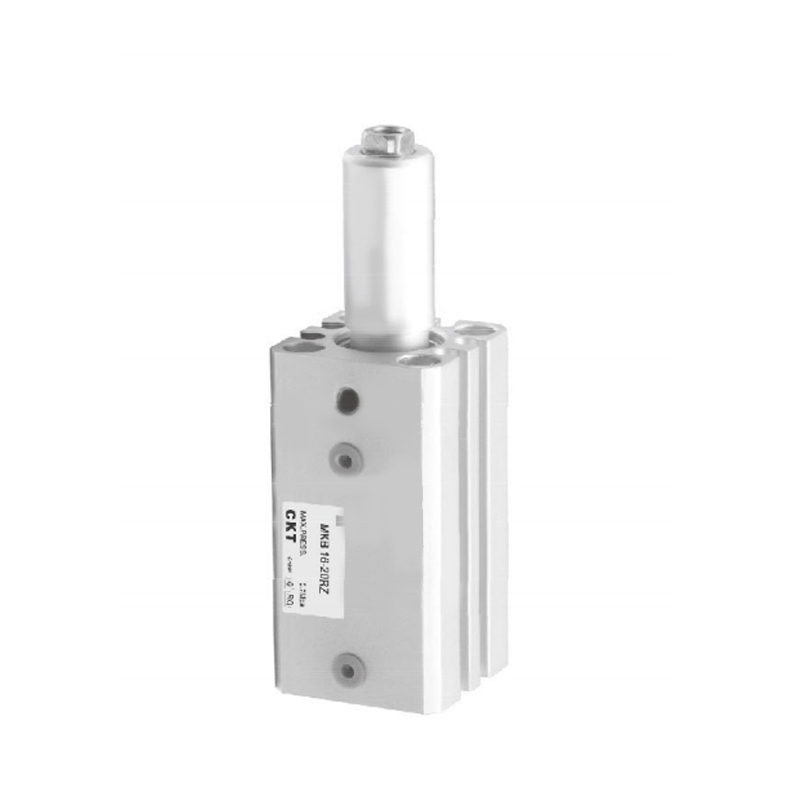

MK Series Rotary Clamp Cylinder
  • MK Series Rotary Clamp Cylinder
Roterande cylinder

MK Series Rotary Clamp Cylinder

MK Series Rotary Clamp Cylinder är ett pneumatiskt kompositställdon med integrerad roterande drivning och radiella klämfunktioner. Dess integrerade design uppnår positionering av arbetsstyckets rotation och stel låsning synkront genom en enda cylinder, vilket avsevärt optimerar komplexiteten i det mekaniska systemet.

Kärnfunktioner:
▸Kompositstruktur med dubbelverkan

Tidslänkningen av rotations- och klämåtgärder realiseras under luftkretsdrift, utan behov av ytterligare transmissionsmekanism, vilket eliminerar koordinationsfelet för flera ställdon

▸Pryssbesparande fördel

Rotationsaxeln och klämbacken är koaxiellt anordnade, vilket minskar det axiella installationsutrymmet med mer än 40 % jämfört med den delade lösningen

▸Låsning med hög styvhet

Den kilformade kraftexpansionsmekanismen ger en mekanisk självlåsande effekt i ändläget, och klämkraften förblir opåverkad av luftkällans fluktuationer

▸Brett anpassningsförmåga

Det modulära gränssnittet är kompatibelt med monteringsbasplattor av ISO-standard och stöder anpassade klämbackar och rotationsvinkel (90°/180°)

▸Långsiktigt tätningsskydd

Styrdelen har en slitstark tätningsring med dubbla läppar, och den interna integrerade dammskrapningsstrukturen är lämplig för skärning av oljedimmamiljö

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：Ingen nästa artikel
  • Borrstorlek (mm) 12 16 20 25 32 40 50 63
    Vätska Luft
    Åtgärd Dubbelverkande
    Max arbetstryck 1 MPa
    Min drifttryck 0,1 MPa
    Omgivnings- och vätsketemperatur Med autoomkopplare:-10~ 60℃ Utan autoomkopplare:-10~70℃
    Kolvhastighet 50 ~ 200 mm/s
    Kudde Gummi stötfångare
    Slaglängdstolerans (mm) 0.6
    -0,4
    *Smörjning Krävs inte
    Roterande vinkel 90°±10°
    Roterande riktning Medurs ·Motsols
    Roterande slaglängd (mm) 7.5 9.5 15 19
    Klämslag (mm) 10 ·20 20 ·50
    Tillåtet böjmoment (M ·m) 1 3.8 7 13 27 47 107 182
    **Teoretisk klämkraft(N) 40 7.5 100 185 300 525 825 1400
    Icke-roterande noggrannhet (klämdel) ±14° ±1,2° ±0,9° ±0,7°
    Rörport M5×0,8 Rc1/8 Rc1/4
    *Använd ISOVG32 om du vill använda smörjning.
    * * Vid ett tryck på 0,5MPa.

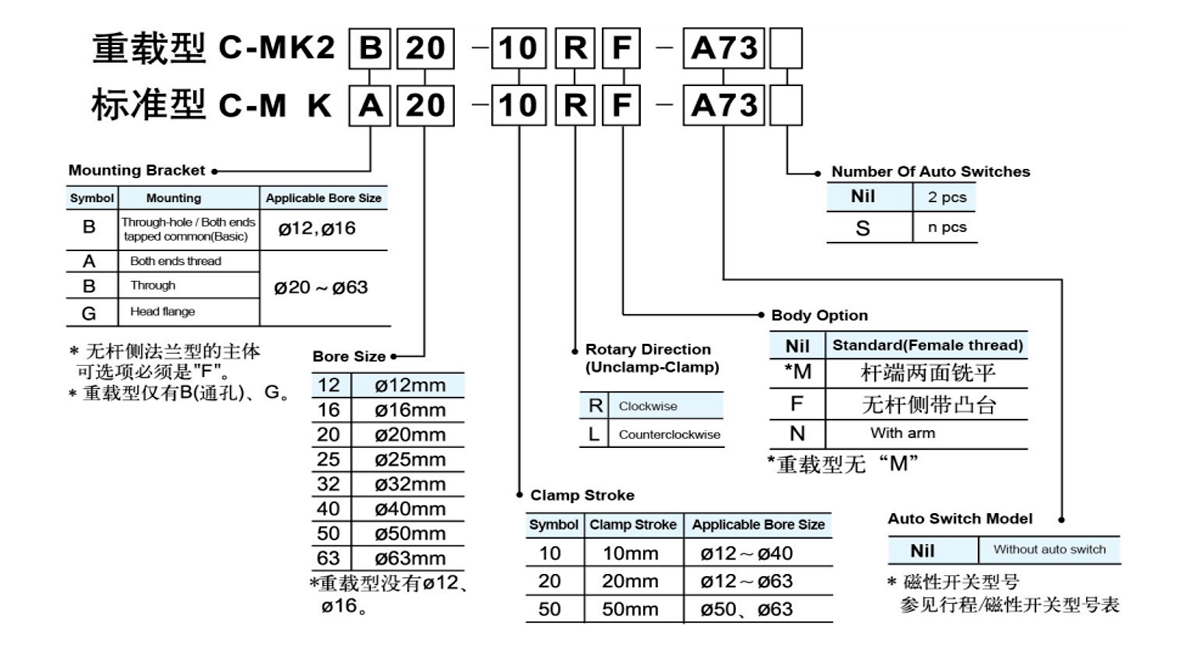

  • Slag   /Auto   Byt   modell
    Tillämplig
    Borrstorlek
    (mm)     		*Automatisk byte av modell
    Grundläggande typ
    In-line Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    perpendi-
    icular     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Trådlängdsmärkning: Ingen märkning - 0,5 m, L - 3 m, Z - 5 m
    Exempel: A73, A73L

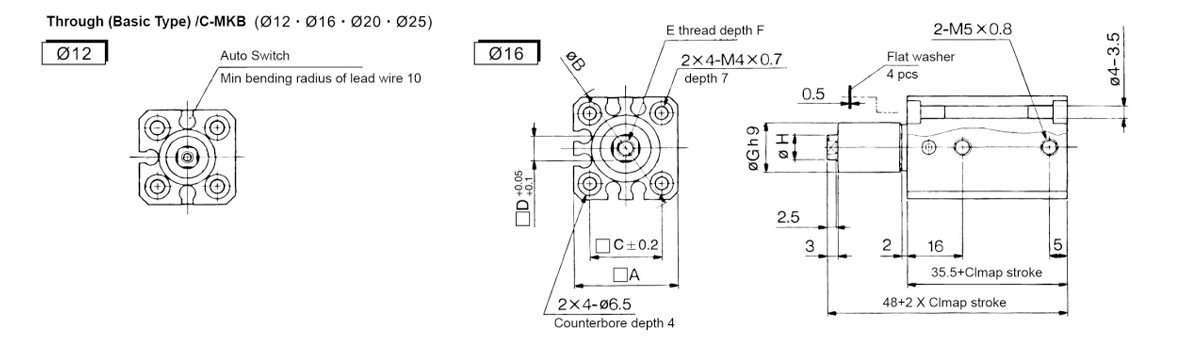

  • Grundläggande
    Modelllllllll A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

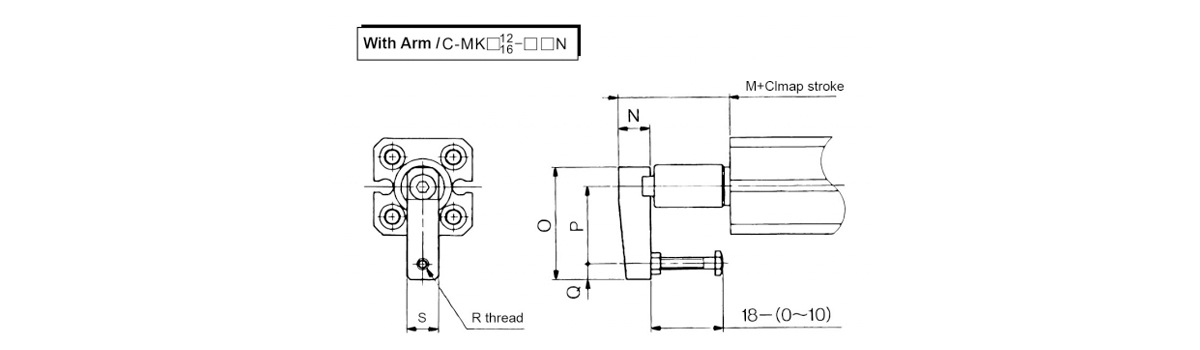

    Med Arm
    Modelllllllll M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

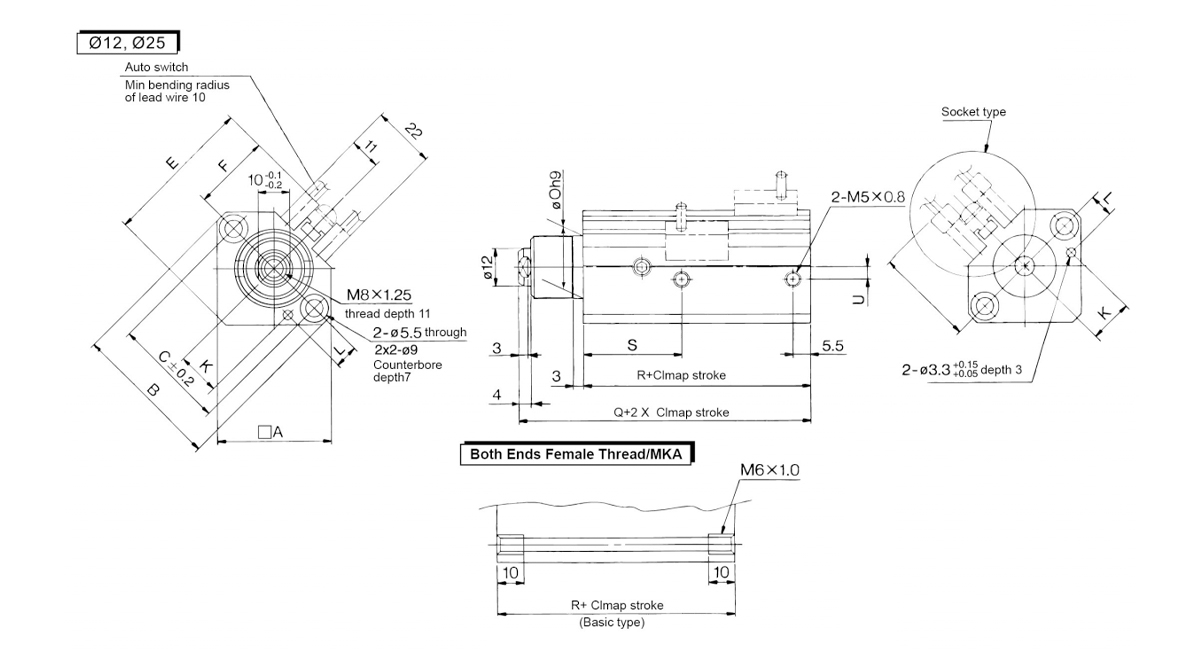

    Modelllllllll A B C E F K L Åh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8,052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Obs 1) Ovanstående mått är baserade på magnetomkopplaren D-A73L.
    Notera 2) När kolvstången är helt utdragen, lägg till klämslaget och återställ slaget till lämpliga dimensioner.

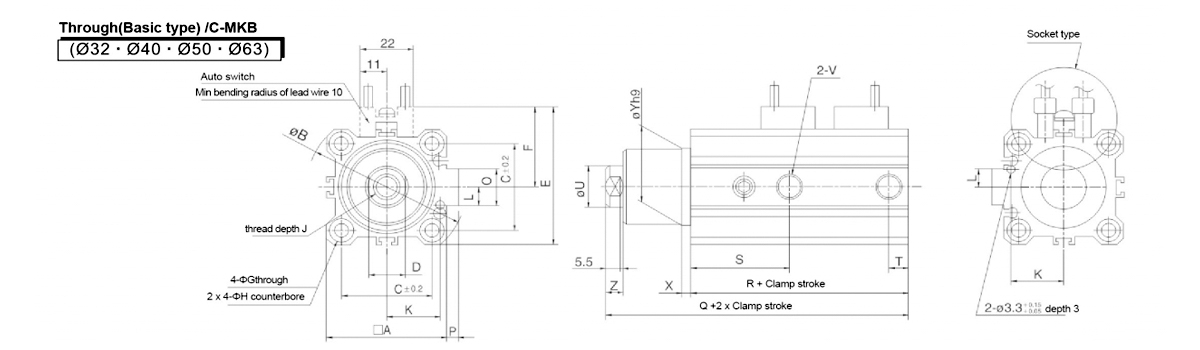

    Modelllllllll A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 djup 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 djup 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 djup 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 djupa 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0,2 -0,062

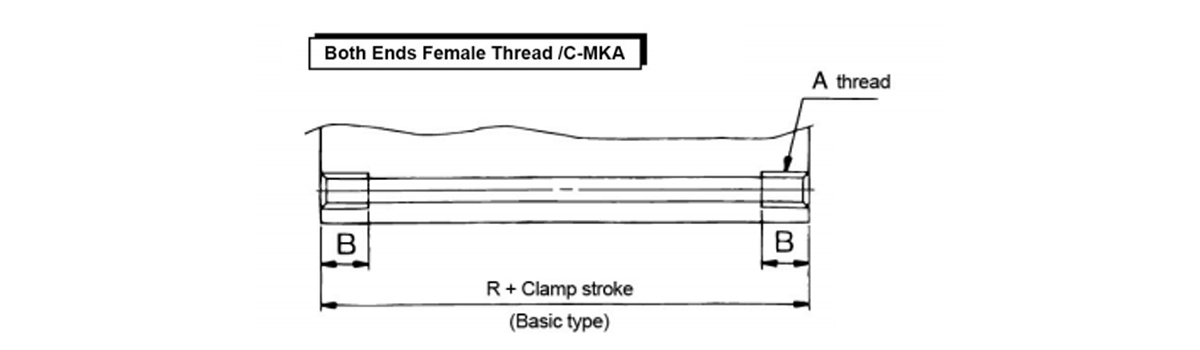

    Modelllllllll A B
    C-MKA32 M6×1,0 10
    C-MKA40 M6×1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

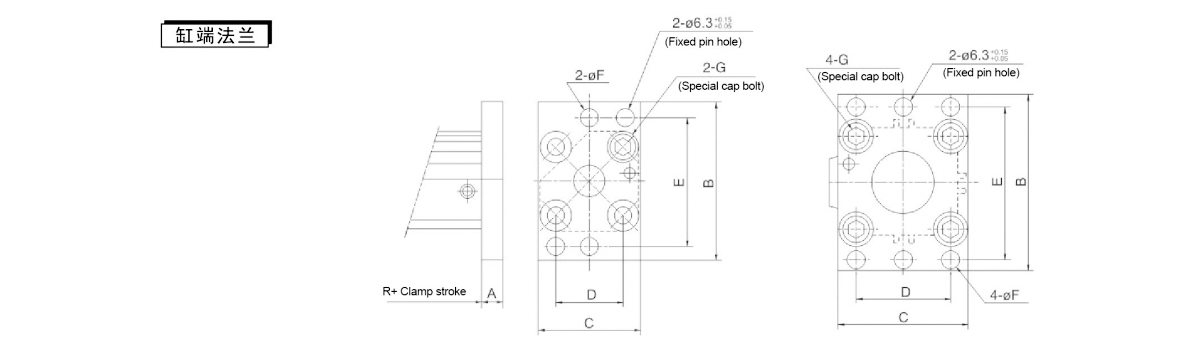

    Cylinderändfläns
    Komponenter Tillämplig
    Borrstorlek     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Obs: När du installerar flänsen, se till att välja den stånglösa sidocylinderkåpans installationstyp: C-MK□□-□□F.

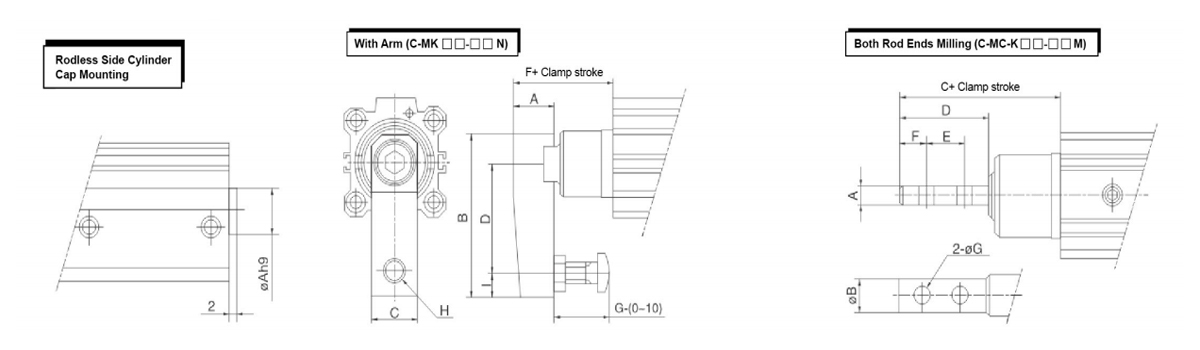

    Stånglös sidocylinderlocksmontering Med Arm Båda stångändarna fräsar
    Modelllllllll A B C D F G H I Modelllllllll A B C D E F G
    Modelllllllll Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6×1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
