MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp Leverantörer

Hem / Produkter / Luftcylinder / Skjutcylinder / MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp

MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp
  • MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp
  • MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp
Skjutcylinder

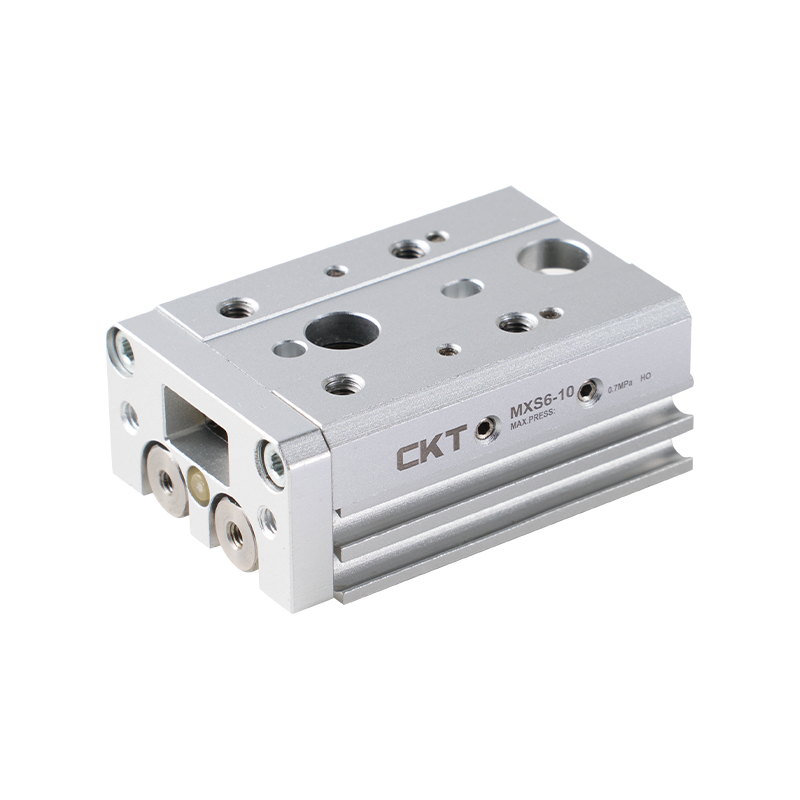

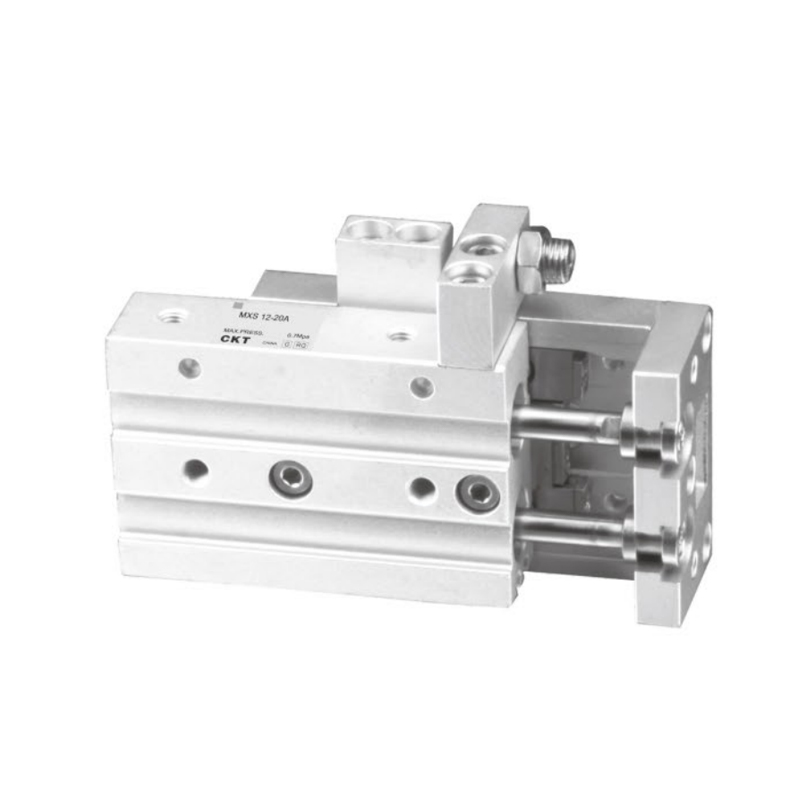

MXS Series Slide Cylinder (Cross Roller Guide) Dubbelcylindertyp

1. Valfritt med justerbar slaganordning (0-5 mm);
2. Dubbelcylinderdesign, 2 gånger utgångskraft, tunn volym;
3. Cylindern och arbetsbänken kombineras för att minska den totala storleken;
4. Tvärrullstyrningsdesignen är antagen, friktionen är liten, det finns inget gap mellan cylindern och arbetsbänken, lämplig för precisionsmontering;
5. Kan installeras från tre sidor;
6. Inbyggd magnetisk ring typ, magnetisk omkopplare kan installeras.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：MXQ-seriens glidcylinder (cirkulerande linjär styrning) Dubbelcylindertyp (Ø6~Ø25)
NÄSTA：Ingen nästa artikel
  • Specifikation
    Modell C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Borrstorlek mm) Ø6x2
    (lika med Ø8)     		Ø8x2
    (lika med Ø11)     		Ø12x2
    (lika med Ø17)     		Ø16x2
    (lika med Ø22)     		Ø20x2
    (lika med Ø28)     		Ø25x2
    (lika med Ø35)
    Vätska Luft
    Åtgärd Dubbelverkande
    Max. Sörktryck 07 MPa
    Min. Arbetstryck 0,15 MPa
    Temperatur -10～ 60℃ (Ingen frysning)
    Kolvhastighet 50 ~ 500 mm/s
    Kudde Gummi stötfångare (standard))
    Smörjning Krävs inte
    Anslutningsdiameter M3×0,5 M5×0,8 Rc 1/8
    *Vänligen  använd  ISOVG32  om du vill använda  smörjning.

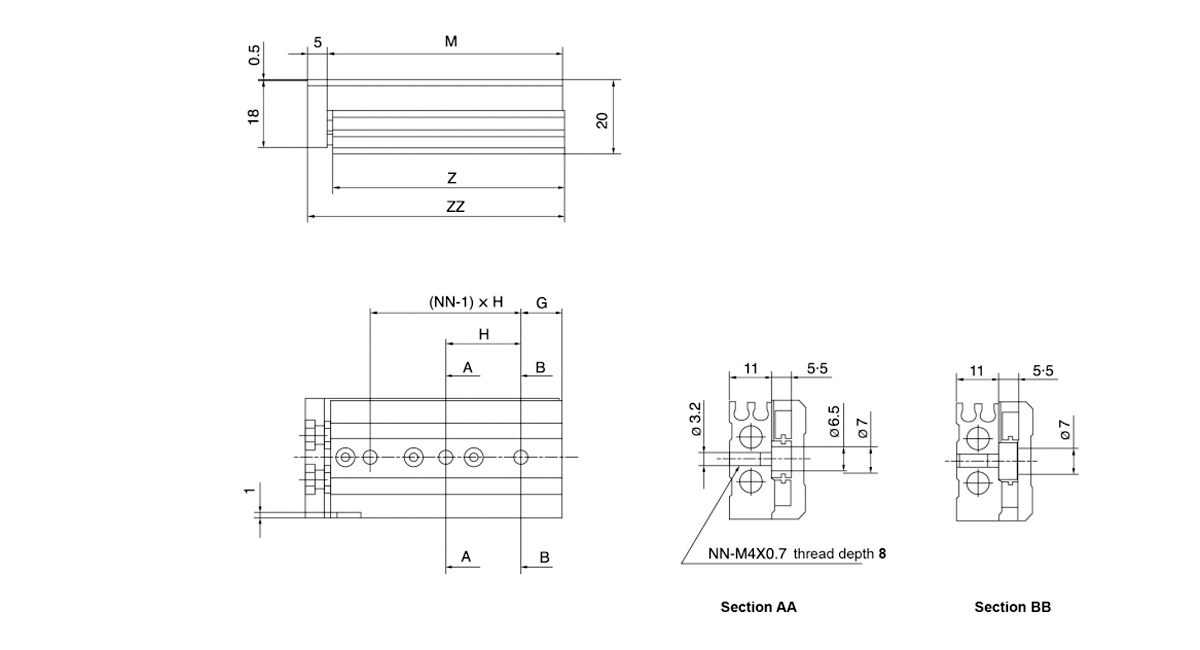

  • Modellllllll F N G H NN 1 J K M Z ZZ

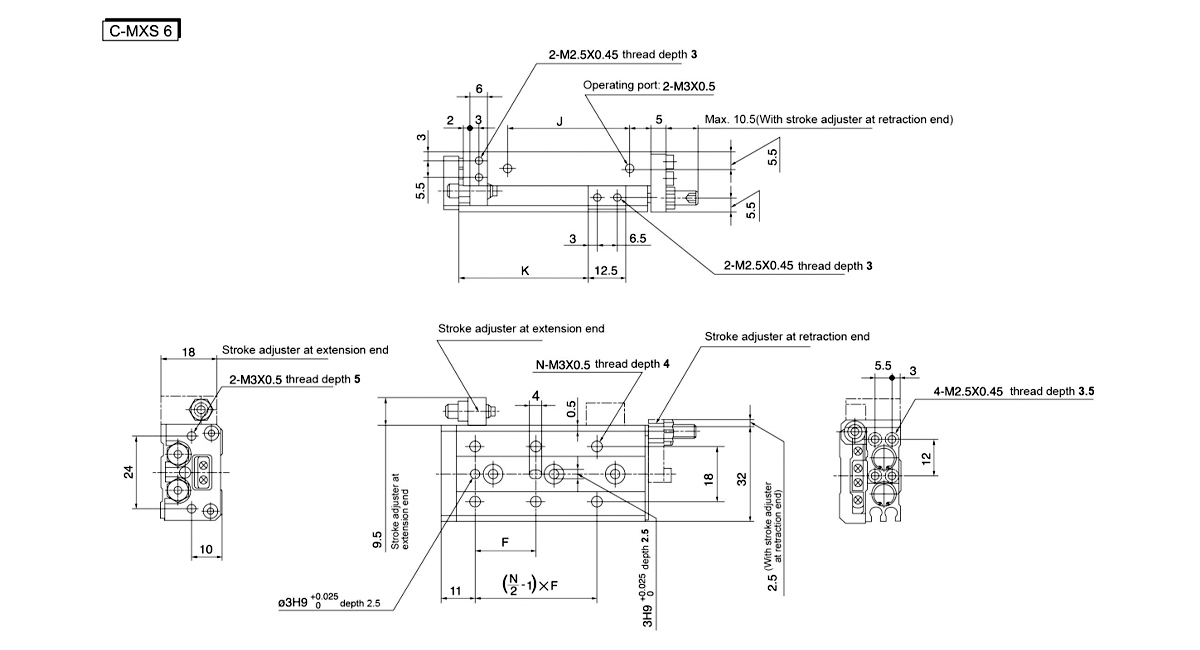

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

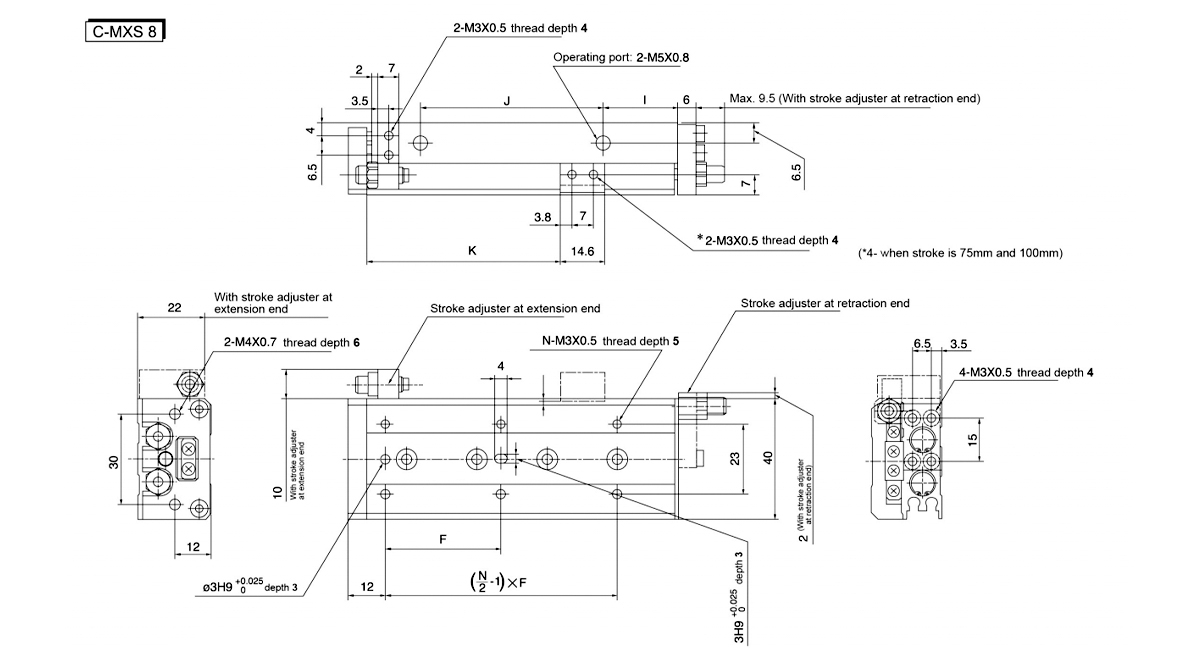

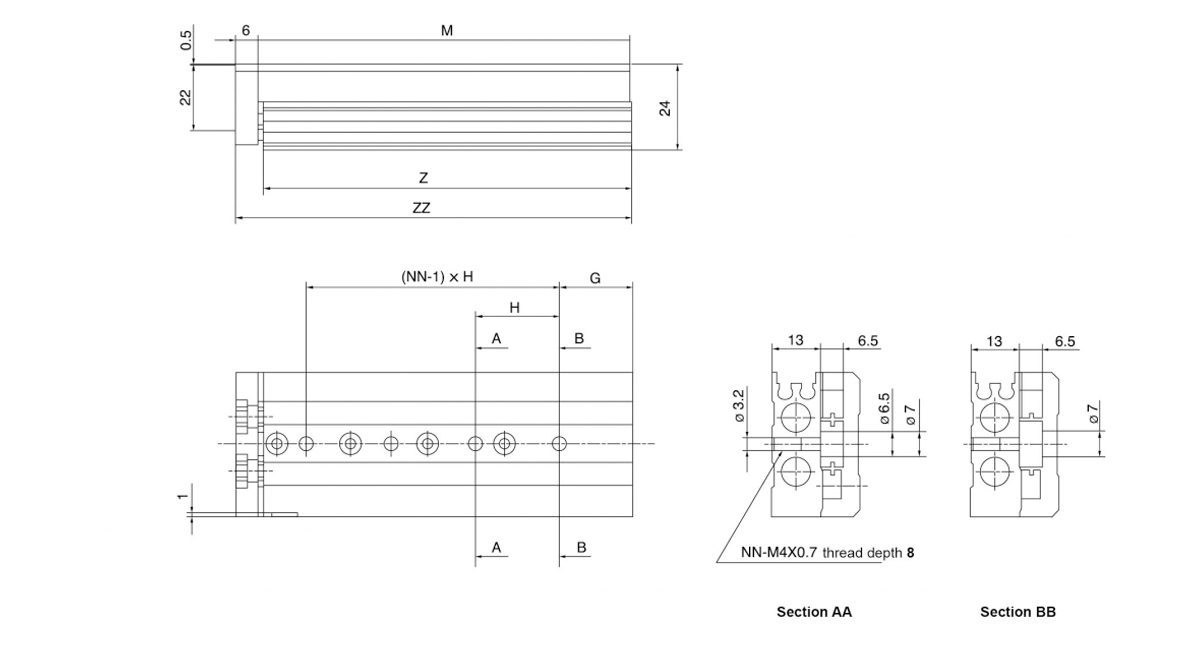

    Modellllllll F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

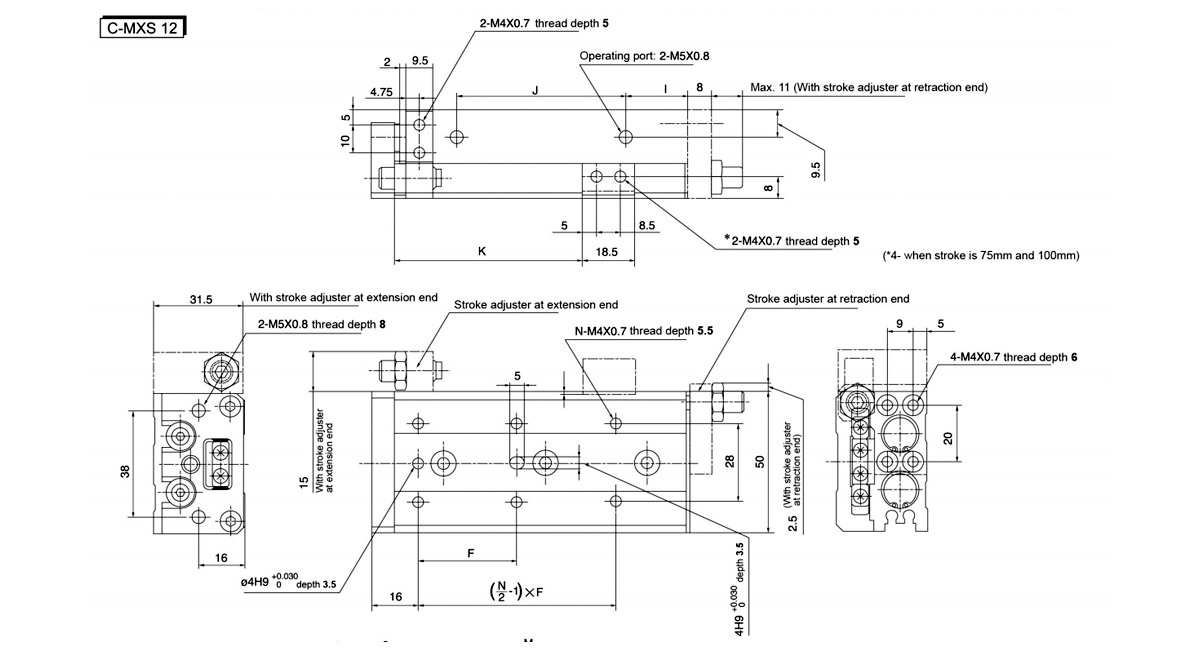

    Modellllllll F N G H NN 1 J K M Z ZZ

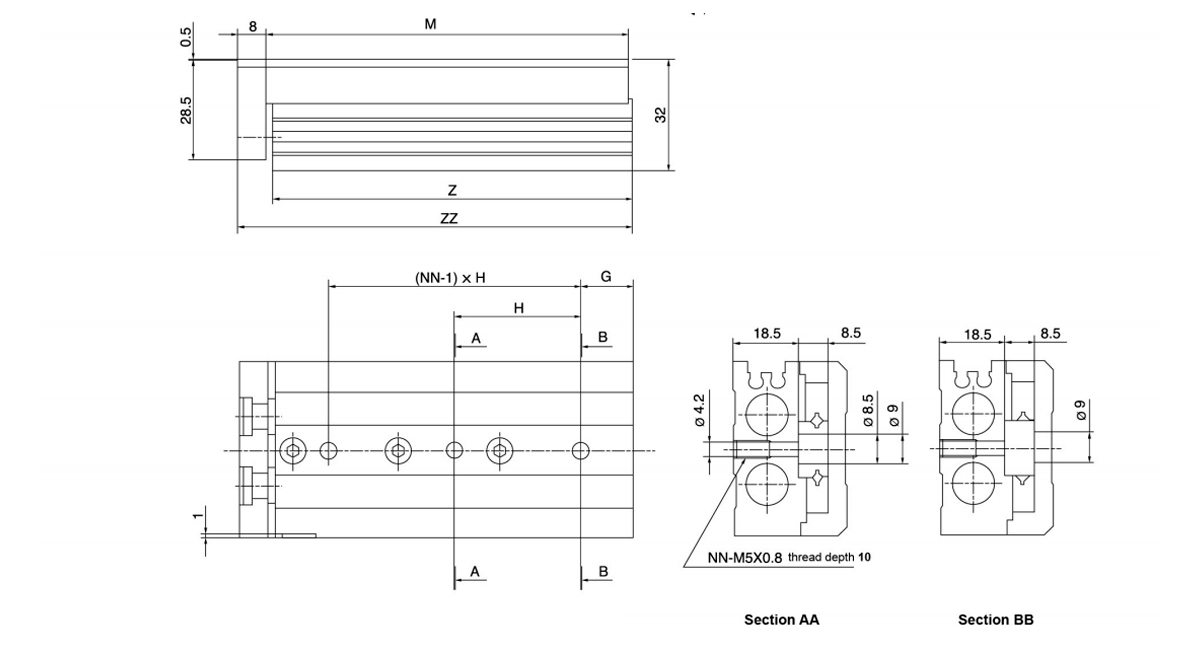

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

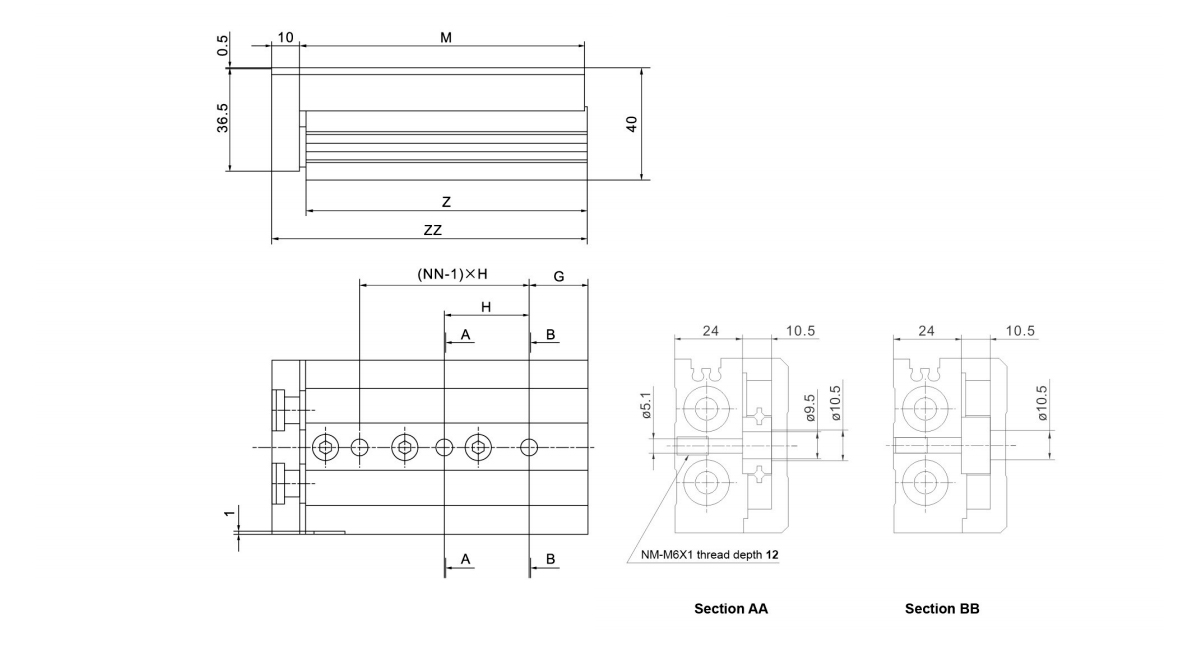

    Modellllllll F N G H NN 1 J K M Z ZZ

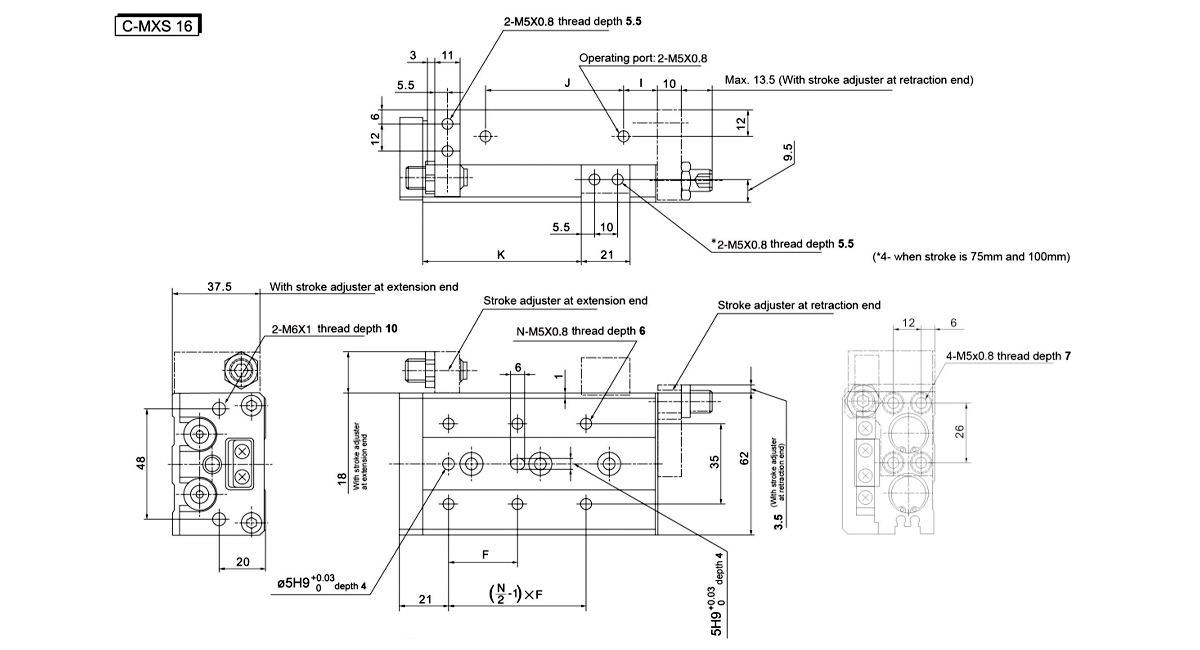

    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

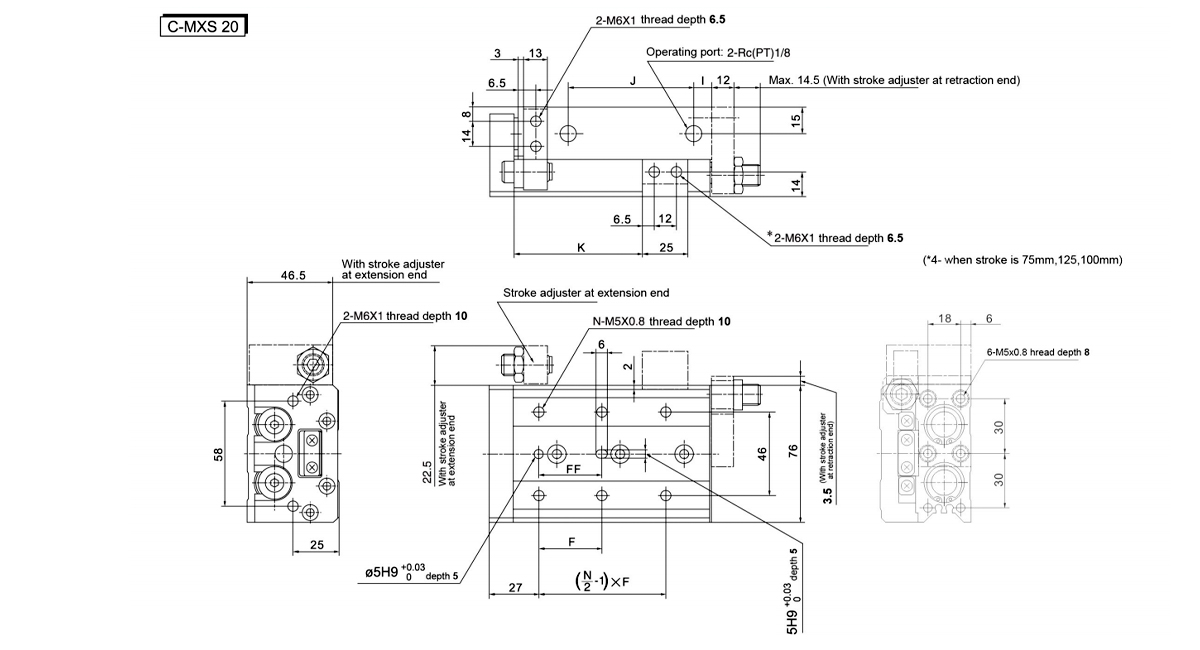

    Modellllllll F FF N G H NN - J K M Z ZZ

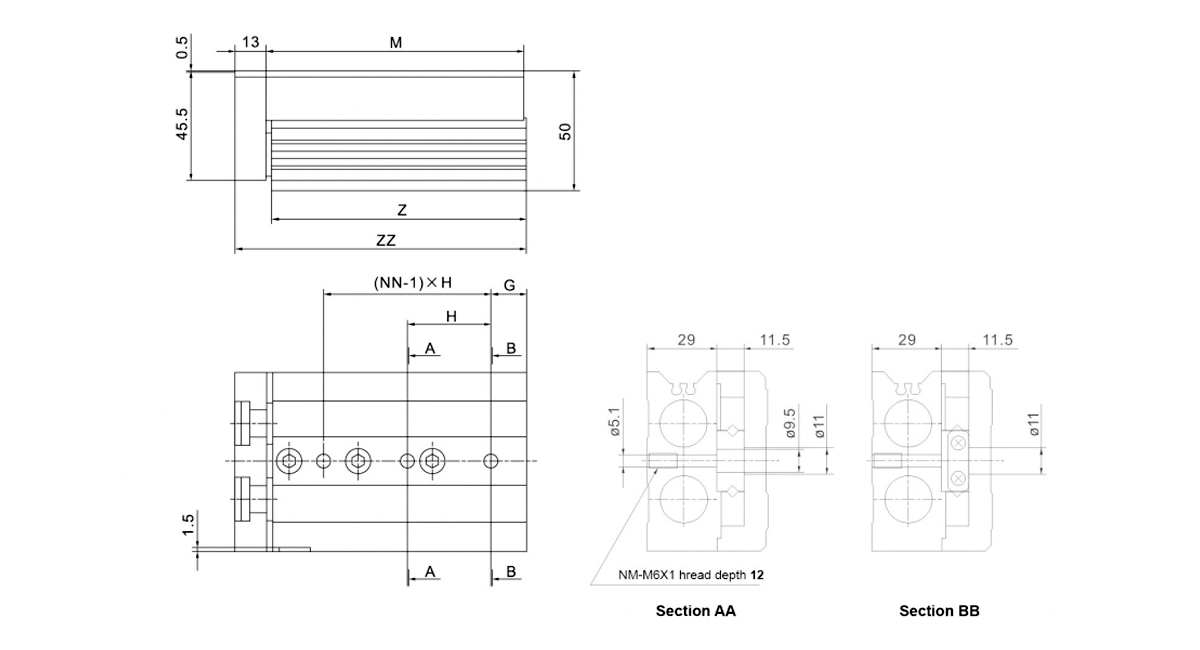

    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

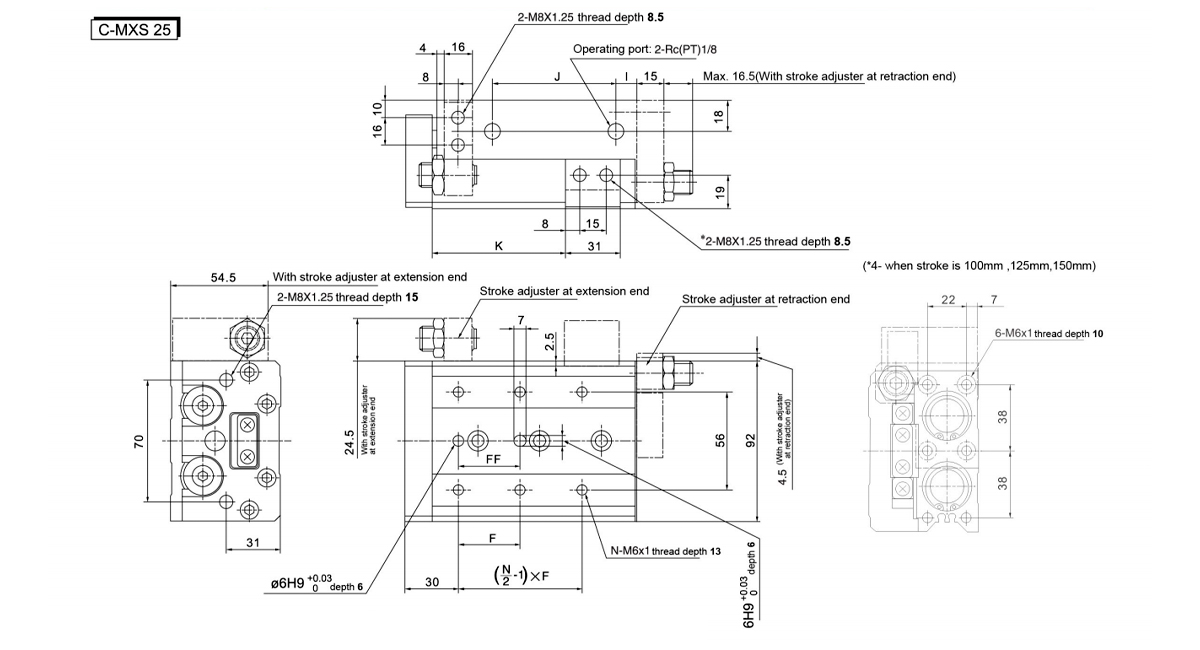

    Modellllllll F FF N G H NN I J K M Z ZZ

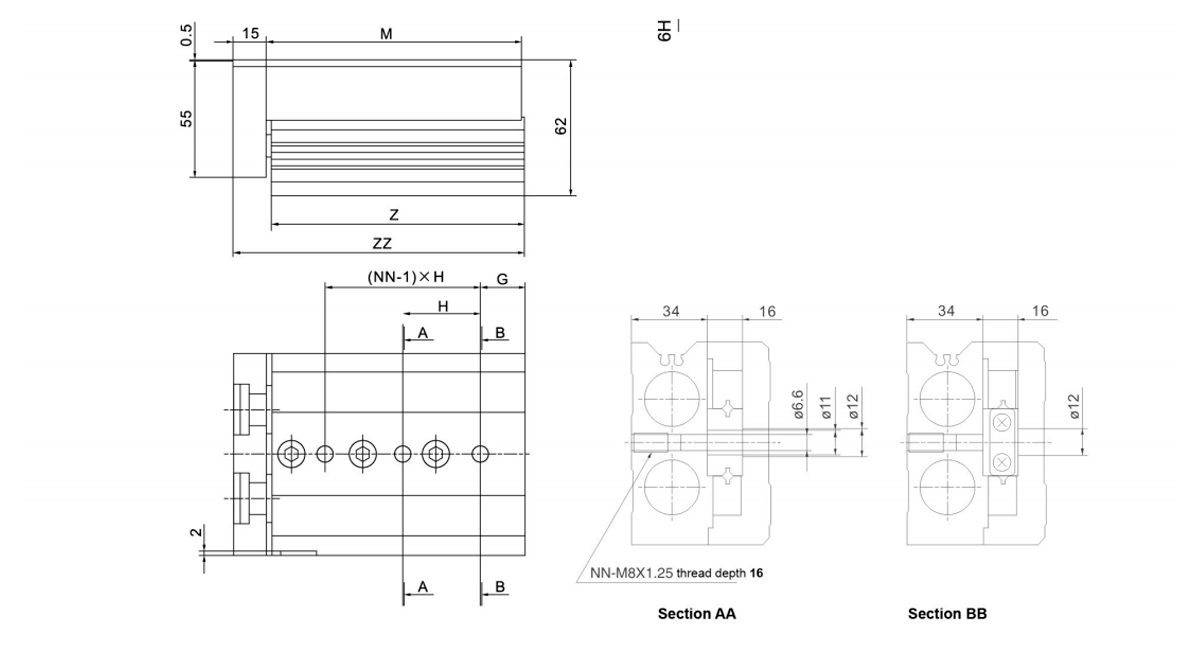

    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

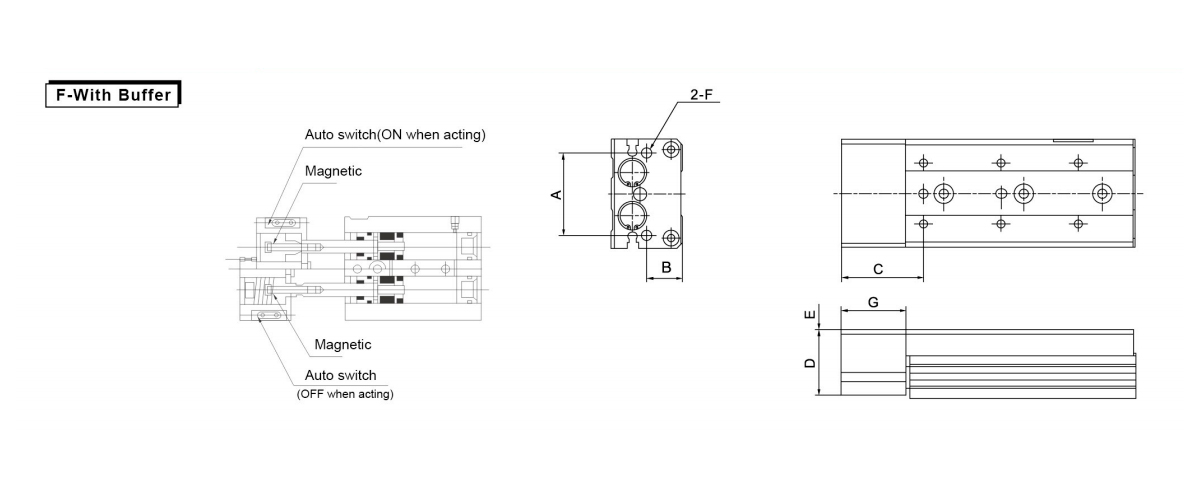

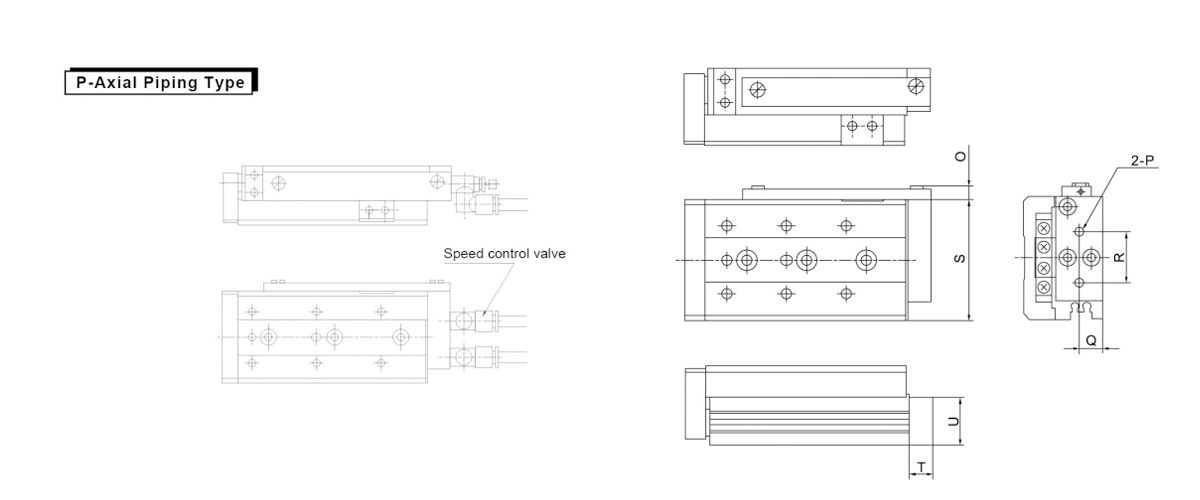

    Modellllllll A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
