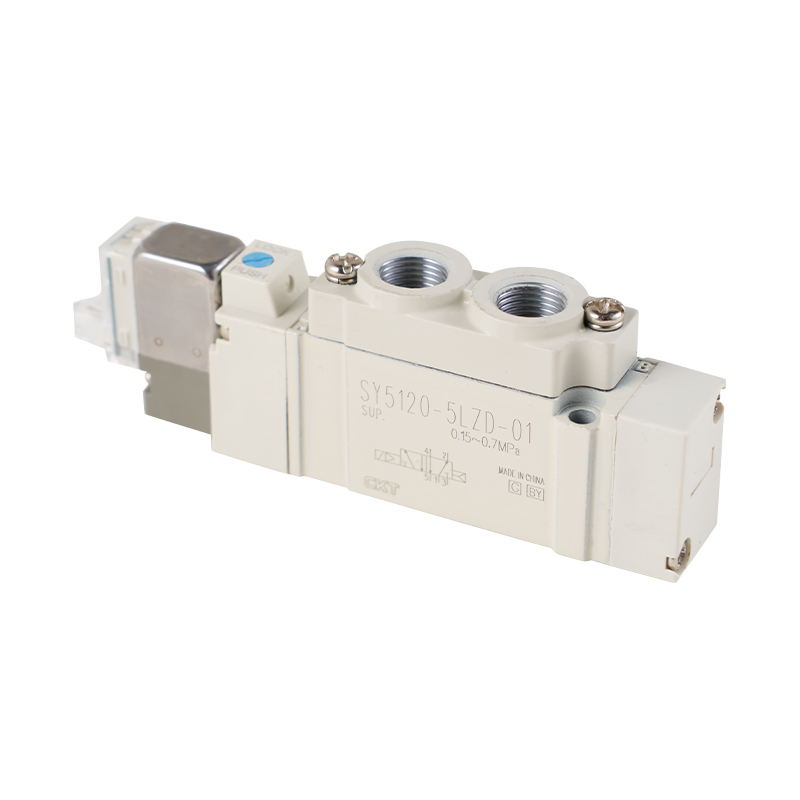

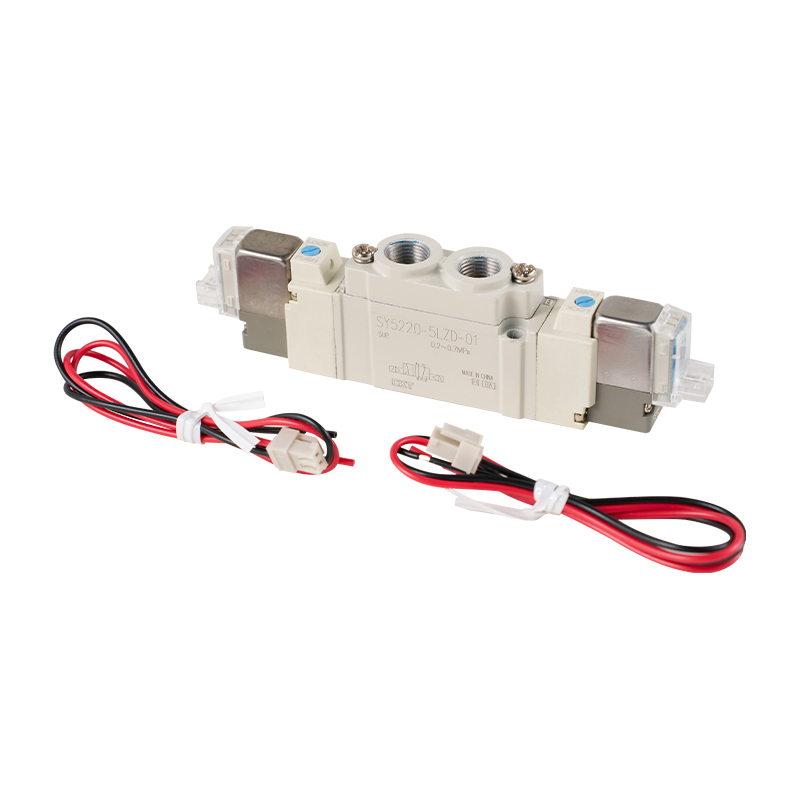

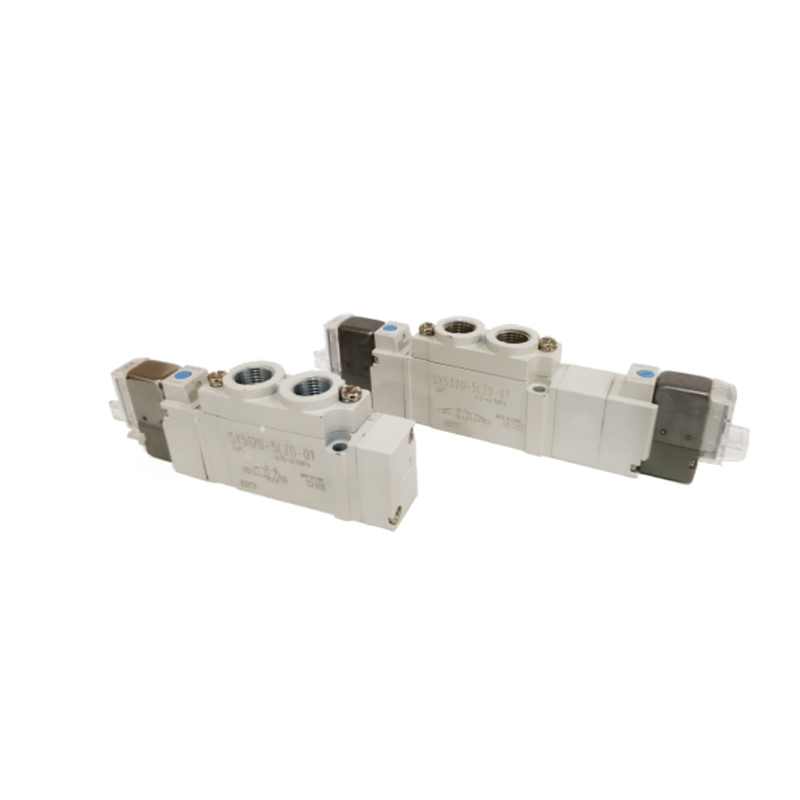

SY-serien 5-vägs magnetventil direktrörstyp/enkeltyp

SY Series 5-vägs magnetventil direktrörstyp/enkeltyp är ett grundläggande ställdon lämpligt för pneumatiska styrsystem. Den antar en monolitisk strukturdesign, stöder direkt röranslutning och förenklar systeminstallationen och konfigurationsprocessen.

Huvudfunktioner:
Kompakt arkitektur och flexibel expansion: Dess miniatyriserade fysiska struktur sparar avsevärt utrustningsutrymme, och dess modulära struktur stöder snabb kombination med en standardbas, vilket gör det enkelt att bygga ett centraliserat styrsystem med integrerat ventilö.

Effektiva vätskeöverföringsegenskaper: Den interna flödeskanalen är topologiskt optimerad för att effektivt undertrycka tryckenergiförlust, förbättra medelflödeseffektiviteten och hjälpa till att minska systemets totala energiförbrukningsnivå.

Lösningar för diversifierad gränssnittskonfiguration: Den tillhandahåller två standardgränssnittsformer: gängad anslutning och snabbplugg, som kan anpassas till rörledningsanslutningskraven under olika arbetsförhållanden och förbättra kompatibiliteten för installation på plats.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：35-serien direktverkande 3-vägs magnetventil MAC-ventil
  • Serie SY3000 SY5000 SY7000
    Använda vätskor Atmosfär
    Intern pilottyp
    Driftstryckintervall
    MPa     		2-läges enkel elektrisk kontroll 0,15~0,7
    2-läges dubbel elektrisk kontroll 0,1~0,7
    Omgivningstemperatur och medeltemperatur ℃ -10~50 (men inte fryst)
    Maximal driftfrekvens Hz 2-läges enkel elektrisk kontroll, double electric control 10 5 5 5
    3-läge 3 3 3 3
    Manuell driftmetod Icke-låsande tryckknappstyp, roterande låsningstyp med roterande verktyg nedtryckt, roterande låsningstyp med manuell nedtryckning
    Pilotventilventilationsmetod Centraliserad avluftning av huvud- och pilotventiler
    Oljeförsörjning Nej
    Monteringsläge Frihet
    Nejte) Shock/vibration resistance m/s² 150/30
    Skyddskonstruktion Dammtät (IP65 för DIN-sockeltyp och M8-kontakttyp)
    Nejte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Vibrationsmotstånd: Längs den axiella riktningen av huvudventilspolen och den rörliga järnkärnan och vinkelrätt mot den axiella riktningen, under varje tillstånd av strömtillförsel och icke-energitillförsel, utförs vibrationstest enligt 45~2000Hz, och det finns inget fel (för det initiala värdet).

  • Solenoid specifikationer
    Märkspolens spänning V DC 24, 12.
    AC50%oHz 220
    Tillåten spänningsfluktuation
    Strömförbrukning W DG Standard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Med energisparkrets 0,1((med ljus)
    ※ Skenbar effekt VA AC 220V
    [230V]     		1.30 (med ljus: 1.34)
    [1.42 (med lampor: 1.46]     		1,27 (med lampor: 1,46)
    [1,39 (med lampor: 1,60)]
    Överspänningsskyddskrets Diod (DIN-sockeltyp, icke-polariserad typ som variabelt motstånd)
    Indikeringslampa LED (Neon för DIN-sockel typ AC)
    Svarstid
    SY3000 SY5000 SY7000
    Funktion Svarstid ms (vid 0,5 MPa) Funktion Svarstid ms (vid 0,5 MPa) Funktion Svarstid ms (vid 0,5 MPa)
    Inga indikatorlampor och överspänning
    Skyddskretsar     		Inga indikatorlampor och överspänning
    Skyddskretsar     		Inga indikatorlampor och överspänning
    Skyddskretsar
    2-läges enkel elektrisk kontroll Mindre än 12 2-läges enkel elektrisk kontroll Mindre än 19 2-läges enkel elektrisk kontroll Mindre än 31
    2-läges dubbel elektrisk kontroll Mindre än 10 2-läges dubbel elektrisk kontroll Mindre än 18 2-läges dubbel elektrisk kontroll Mindre än 27A
    Flödesegenskaper/masstabeller
    Modell /SY3000-serien
    Ventil
    Modeller     		Funktion Mottagare kaliber Flödeshastighetsegenskaper Kvalitet g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkt
    Uttag     		L-form,
    M-Shape
    Sockel     		W-form
    M8
    Passande
    C[dm^
    s bar)]     		b Cv C[dm^
    s bar)]
    SY3□20
    -□-M5     		2-bitarsarsars Enkel elektrisk kontroll
    Dubbel elektrisk kontroll     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modell/SY5000-serien
    Ventil
    Modeller     		Funktion Mottagare kaliber Flödeshastighetsegenskaper Kvalitet g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkt
    Uttag     		L-form,
    M-Shape
    Sockel     		W-form
    M8
    Passande
    C[dm^
    s bar)]     		b Cv C[dm^
    s bar)]
    SY5□20
    -□-01     		2-bitarsarsars Enkel elektrisk kontroll
    Dubbel elektrisk kontroll     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modell /SY7000-serien
    Ventil
    Modeller     		Funktion Mottagare kaliber Flödeshastighetsegenskaper Kvalitet g
    1, 5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkt
    Uttag     		L-form,
    M-Shape
    Sockel     		W-form
    M8
    Passande
    C[dm^
    s bar)]     		b Cv C[dm^
    s bar)]
    SY7□20
    -□-02     		2-bitarsarsars Enkel elektrisk kontroll
    Dubbel elektrisk kontroll     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

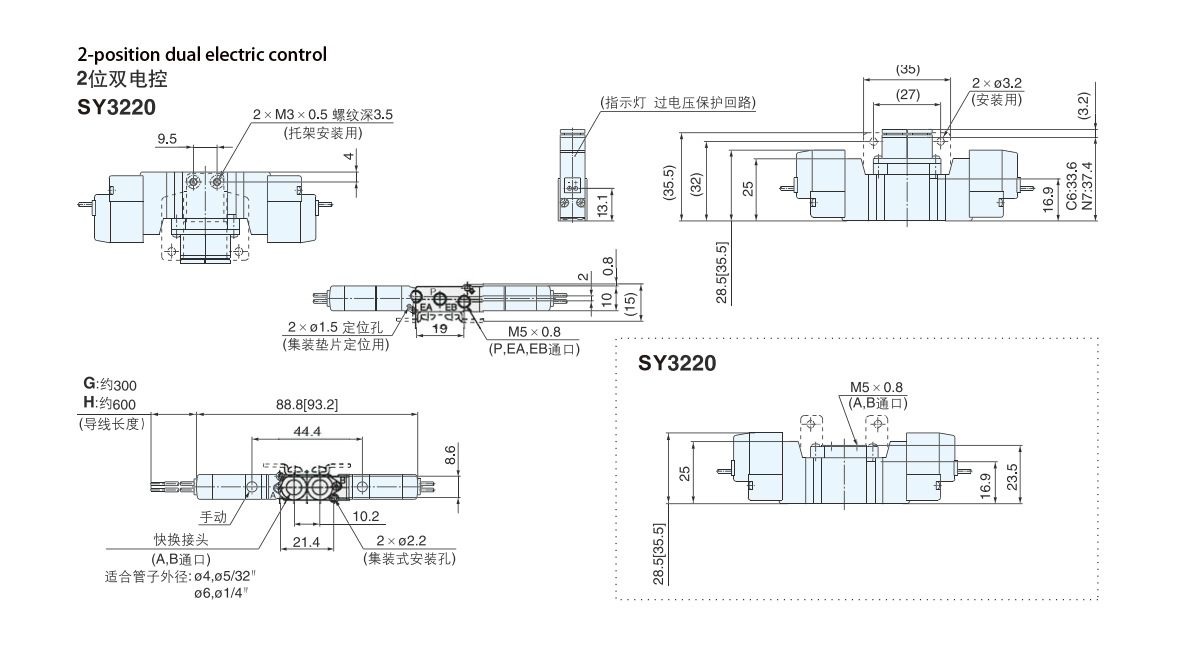

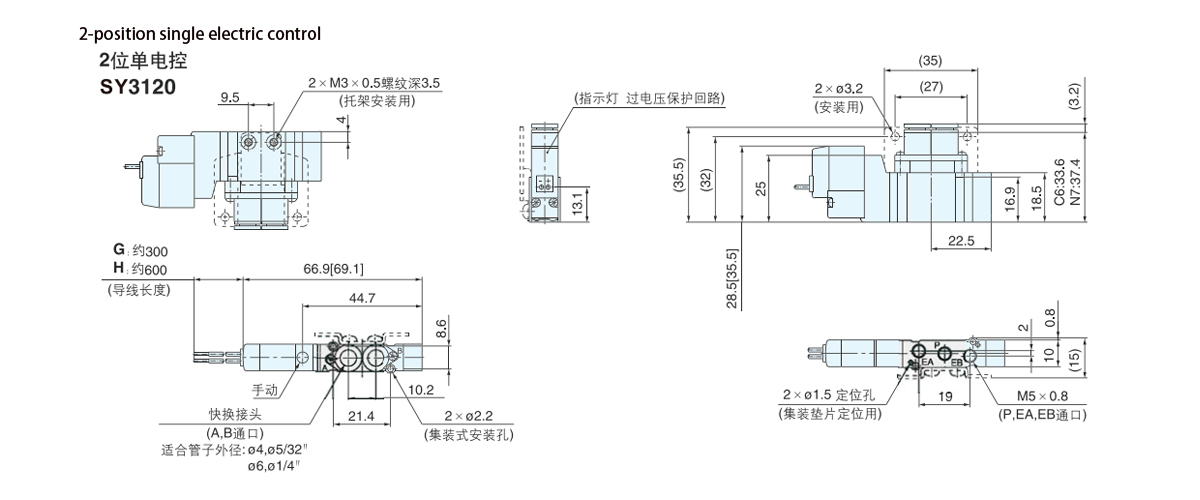

  • SY3000-seriens yttre mått

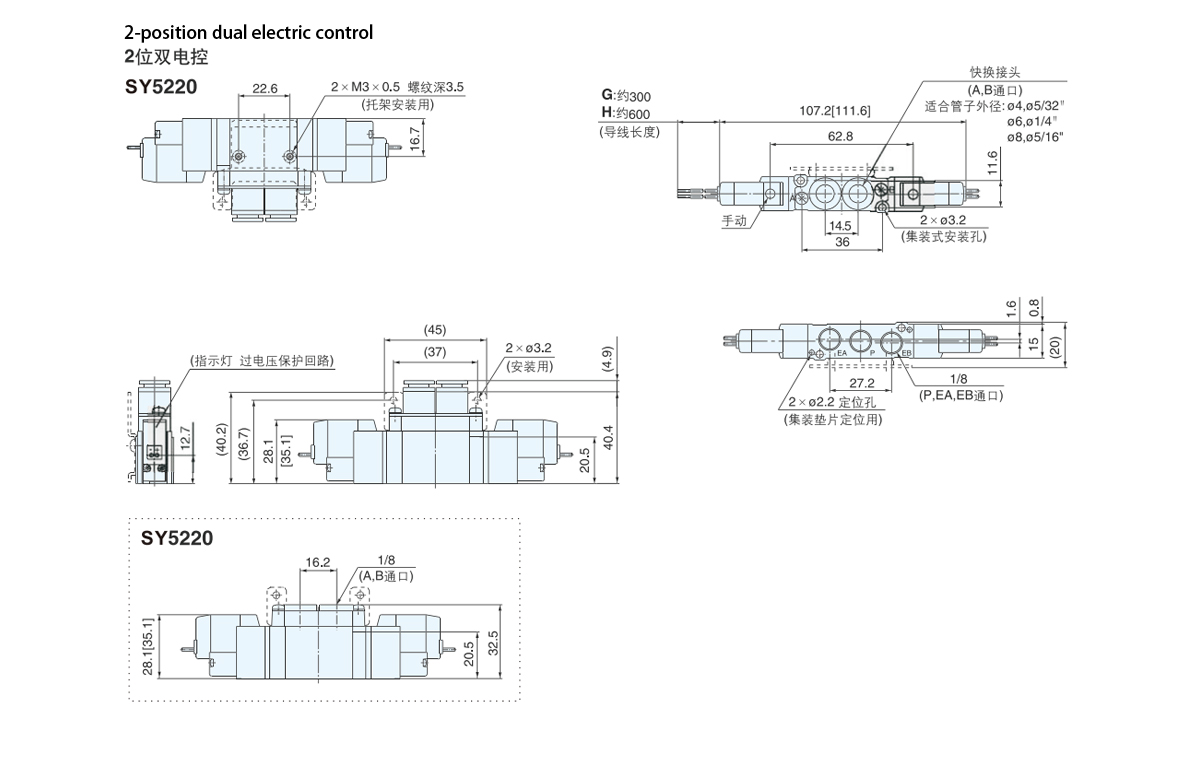

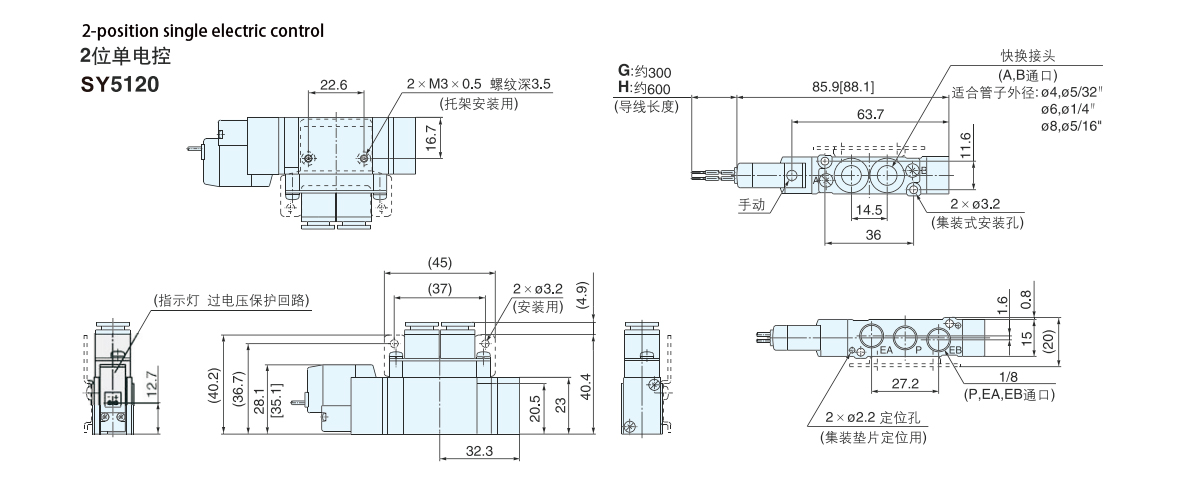

    SY5000-seriens yttre mått

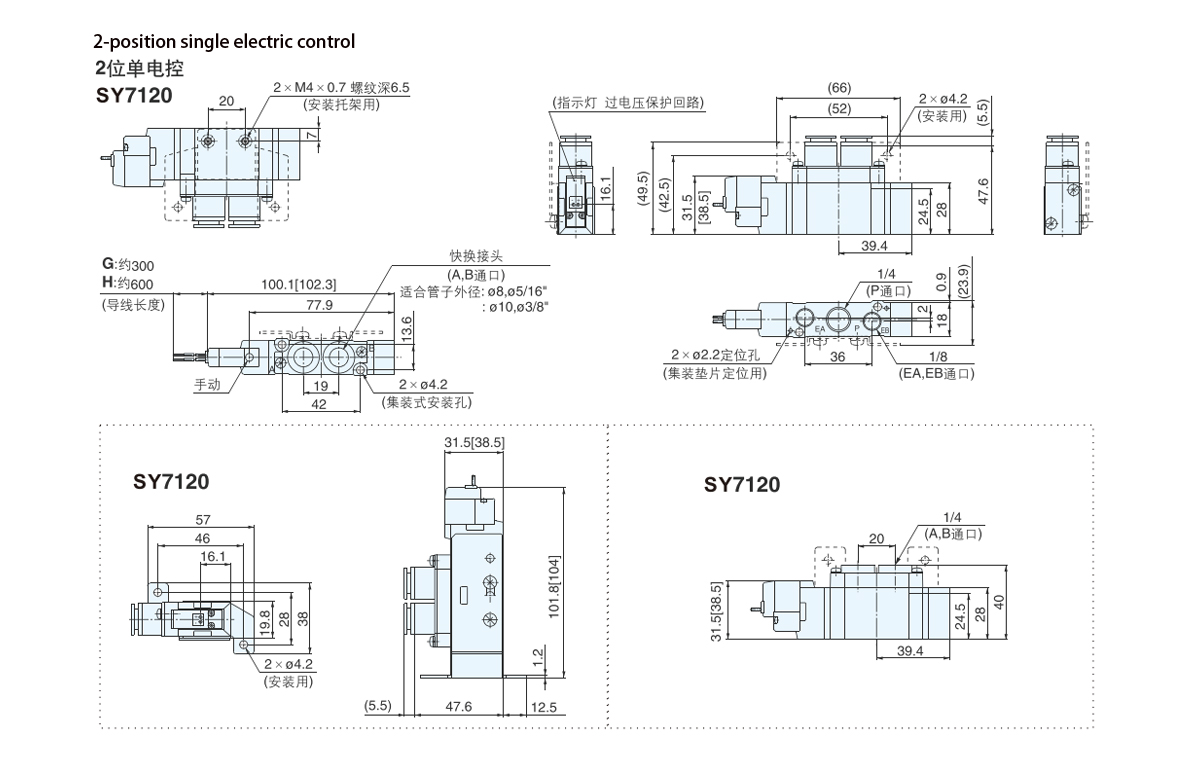

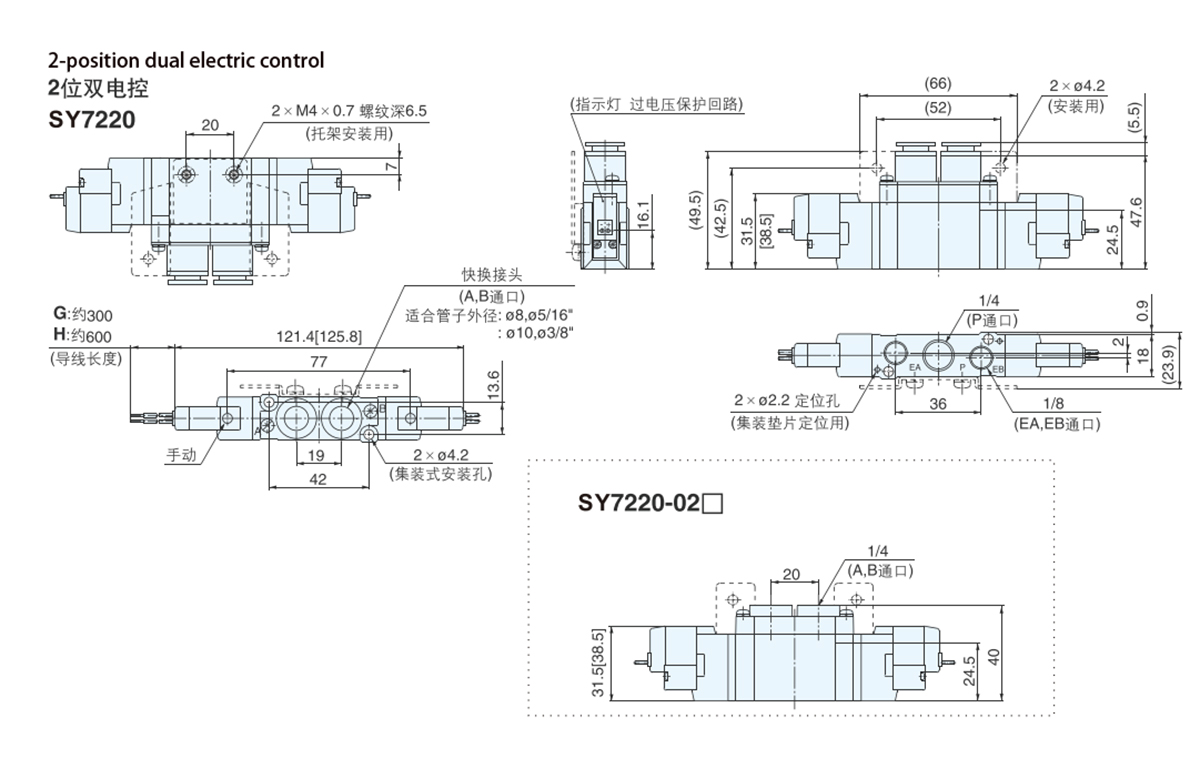

    SY7000-seriens yttre mått
