KQB2-serien i rostfritt stål med en knapptryckning
  • KQB2-serien i rostfritt stål med en knapptryckning
One Touch Fitting i rostfritt stål

KQB2-serien i rostfritt stål med en knapptryckning

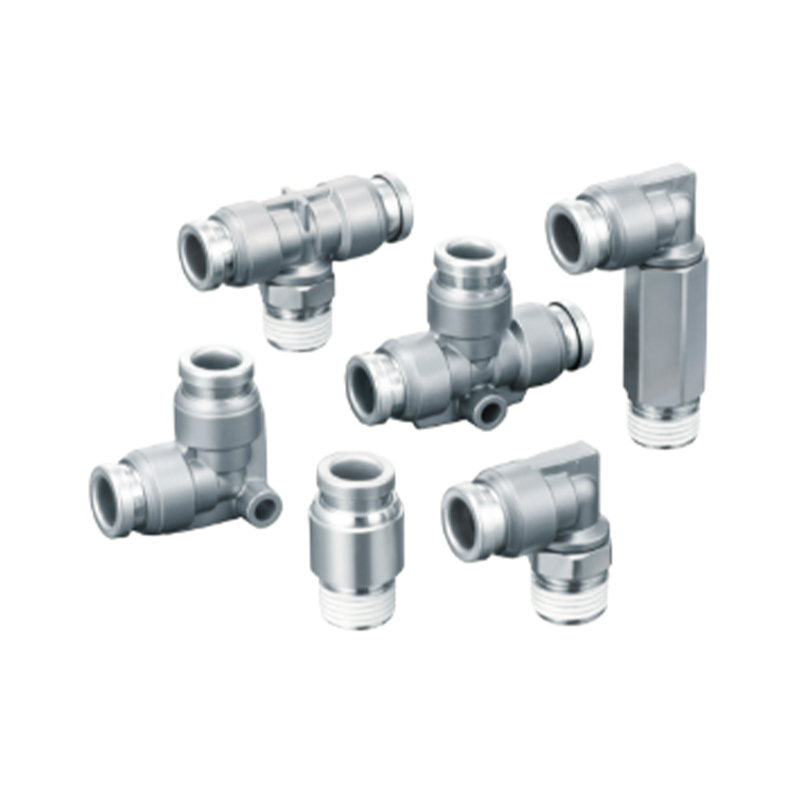

KQB2-serien av rostfritt stål med en knapptryckning använder högkvalitativ integrerad formningsteknik i rostfritt stål, som är speciellt designad för vätsketransmissionsscenarier som kräver snabb demontering och pålitlig tätning, vilket uppfyller de omfattande kraven på renhet och hållbarhet i industriella miljöer.

Kärnfunktioner
Material stabilitet: Den helt rostfria stålkonstruktionen har naturligt korrosionsbeständighet, undviker risken för medelstor kontaminering och anpassar sig till syrabaserade miljöer och temperatur- och tryckfluktuationer
Omedelbar låsmekanism: Push-pull envägslåsdesign förverkligar blindmanövrering, och inbyggd självkompenserande tätningsring eliminerar läckagerisker
Utvidgning av systemkompatibilitet: Stöder modulär seriekoppling av flera rördiametrar, vilket möjliggör flexibel konfiguration av grennoder i komplexa rörledningar
Underhållskostnadsoptimering: Den verktygsfria demonterings- och monteringsfunktionen förkortar utrustningens stillestånd avsevärt, och fjäderstrukturen kan bytas ut oberoende för att minska underhållskostnaderna

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：KQG2-serien SUS316 rostfritt stål med en knapptryckning
NÄSTA：Ingen nästa artikel
  • Specifikationer
    Använd vätska Luft, vatten, ånga
    Tryckintervall not 2) -100 kPa till 1 MPa Note 3)
    Tryckprovstryck 3,0 MPa
    Omgivningstemperatur och vätsketemperatur Not 4) -5 till 150°C (men inte fryst) Not 3)
    Fett används Ingen fettspecifikation
    Tätning av gängade delar Med tätningsmedel
    Obs 1) Vatten kan inte användas med mjuka nylonslangar.
    Anmärkning 2) Eftersom läckaget inte är noll, undvik att använda vakuumunderhåll för läckagetester etc. Anmärkning 3) Bekräfta rörledningens driftstryckintervall och driftstemperaturintervall.
    Notera 4) Installera en liner under följande förhållanden (förutom □3.2).
    · Vid användning i miljöer eller med vätskor utsatta för plötsliga temperaturförändringar.
    ·När den används vid höga temperaturer.

    Lämplig för rör
    Rörmaterial FEP, PFA, nylon, mjuk nylon Note 1), polyuretan, polyolefin
    Rörets ytterdiameter Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Foder inställda temperaturförhållanden
    Rör används Temperatur
    FEP-rör/TH-serien Över 80°C
    PFA-rör/TL-serien Över 120°C
    Reservdelar
    Namn Ytterdiameter på röret Modell Material
    Packning 一 M-5G3 SUS316
    Special FKM
    Panelmonteringsmutter Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

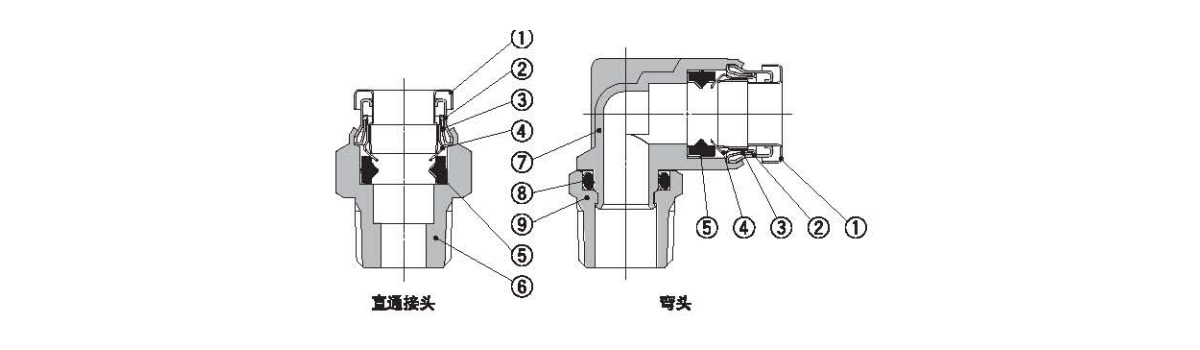

  • Nej. Namn Material
    1 Släpp hylsan SUS304
    2 Styrhylsa 1 SUS304
    3 Styrhylsa 2 SU8304
    4 Vårklämma SUS304
    5 Sigill Special FKM (fluorbeläggning)
    6 Rak anslutningskropp C3604 (elektrolös nickelplätering)
    7 Armbågskropp SU8316
    8 O-ring Special FKM (fluorbeläggning)
    9 Tryck in-knapp C3804 (elektrolös berylliumnickelplätering)

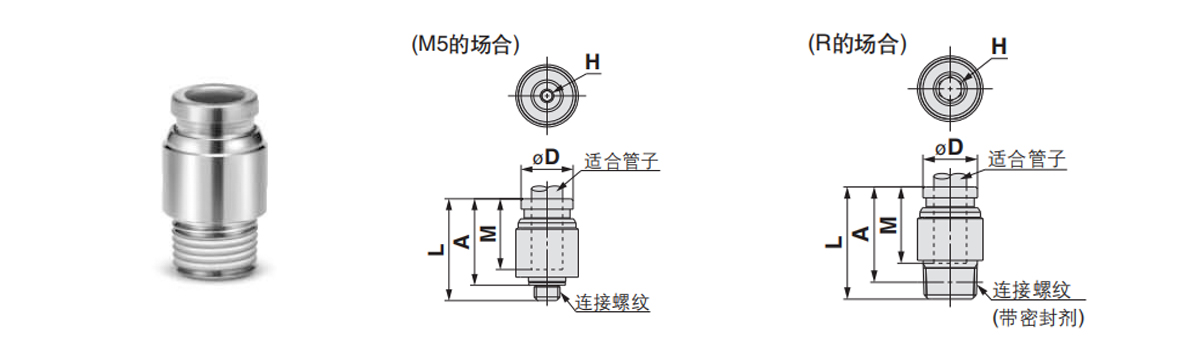

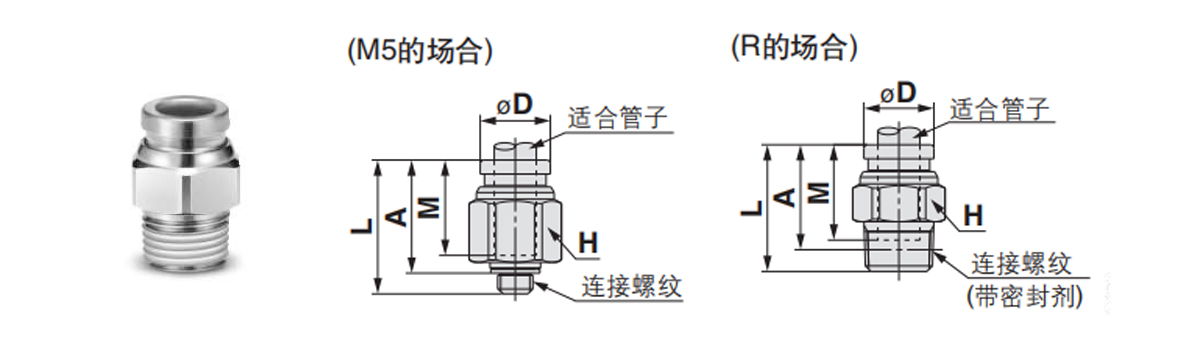

  • Rak kontakt: KQB2H
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    R,M     		Modellllllllllllllllll H
    (hexagonala motsatta sidor)     		ØD Anmärkning 1) L A※ M Not 2) Effektiv tvärsnittsarea mm² Kvalitet g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referensmått efter inskruvning av skruven.
    Notera 1) Ø anger maximal diameter.
    Obs 2) Indikerar värdet vid användning av FEP-slang.
    Ø16 indikerar värdet endast vid användning av nylonslang.

    Sexkantskontakt rak kontakt: KQB2S
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    R,M     		Modellllllllllllllllll H
    (hexagonala motsatta sidor)     		ØD Anmärkning 1) L A※ M Not 2） Effektiv avgift Yta mm² Kvalitet g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referensmått efter inskruvning av gängan.
    Obs 1) ØD betyder maximal diameter.
    Not 2) Indikerar värden vid användning av FEP-rör.
    Ø16 anger värden endast vid användning av nylonrör.

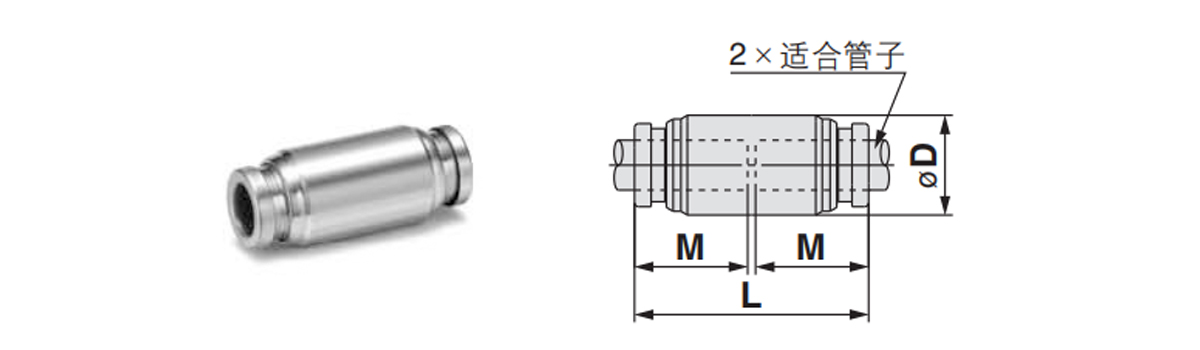

    Rak kontakt: KQB2H
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll ØD Anmärkning 1) L M Not 2) Effektiv tvärsnittsarea mm² Kvalitet g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Notera 1) ØD betyder maximal diameter.
    Obs 2) Indikerar värden vid användning av FEP-slangar.
    Ø16 indikerar värden endast vid användning av nylonslang.

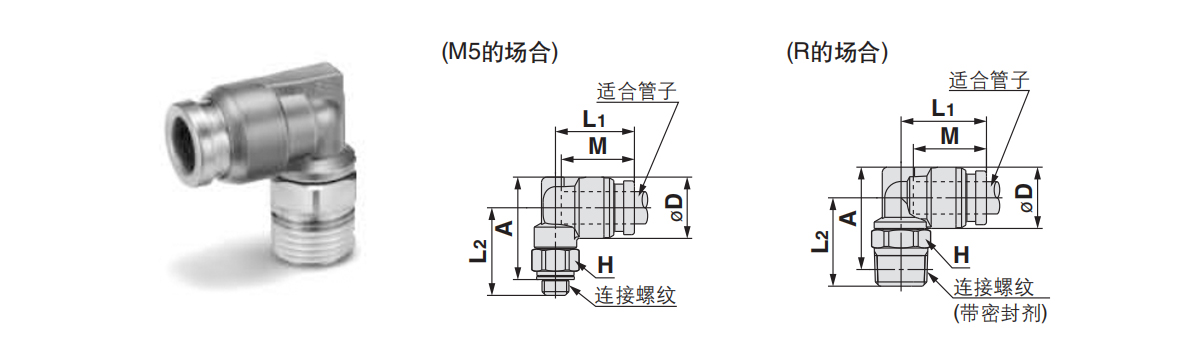

    Armbåge: KQB2L
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    R,M     		Modellllllllllllllllll H
    (hexagonala motsatta sidor)     		Anmärkning 1)
    ØD     		L1 L2 A※ M Not 2)
    Effektiv tvärsnittsarea mm 2     		Kvalitet g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referensmått efter inskruvning av R-gängan.
    Notera 1) ØD betyder maximal diameter.
    Obs 2) Indikerar värden vid användning av FEP-slangar.
    Ø16 anger värden vid användning av nylonslang.

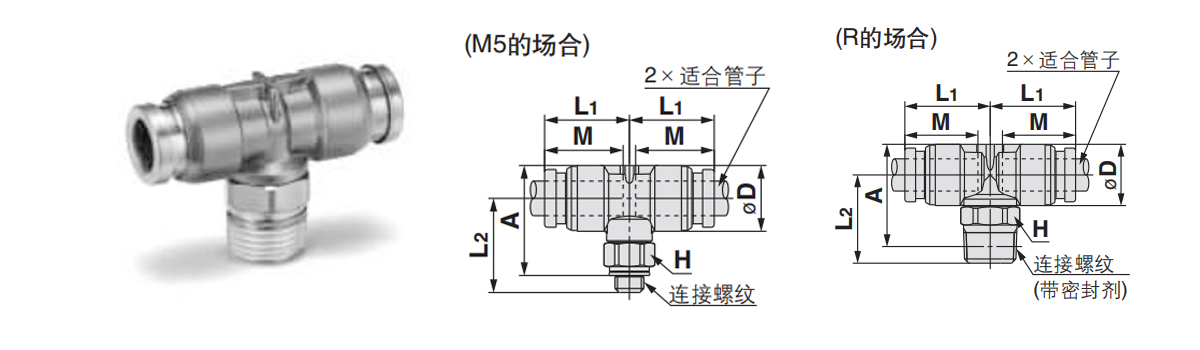

    Dubbelrörs T-formad kontakt: KQB2T
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    R,M     		Modellllllllllllllllll H
    (hexagonala motsatta sidor)     		Anmärkning 1)
    ØD     		L1 L2 A※ M Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referensmått efter inskruvning av R-gängan.
    Notera 1) ØD betyder maximal diameter.
    Obs 2) Indikerar värden vid användning av FEP-slangar.
    Ø16 indikerar värden endast vid användning av nylonslang.

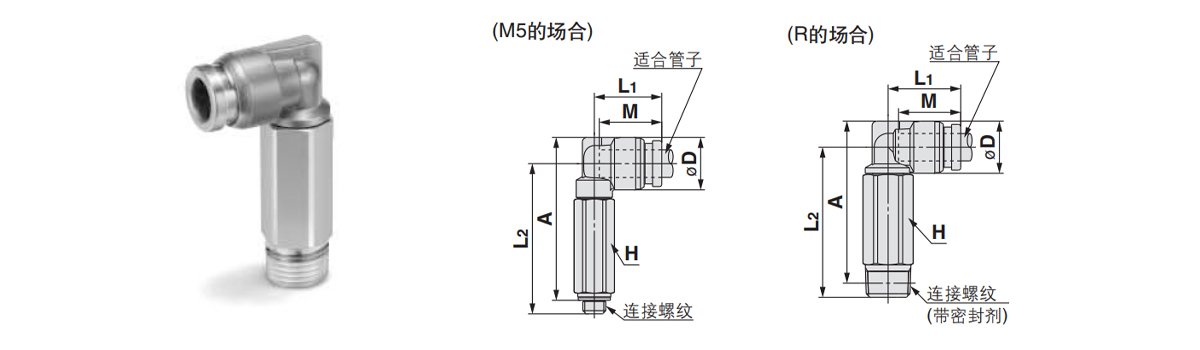

    Rättvinklad armbåge: KQB2L
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll Anmärkning 1)
    6D     		L A Q M ØN O Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Notera 1) ØD betyder maximal diameter.
    Obs 2) Indikerar värden vid användning av FEP-slangar.
    Ø18 anger värden endast vid användning av nylonslang.

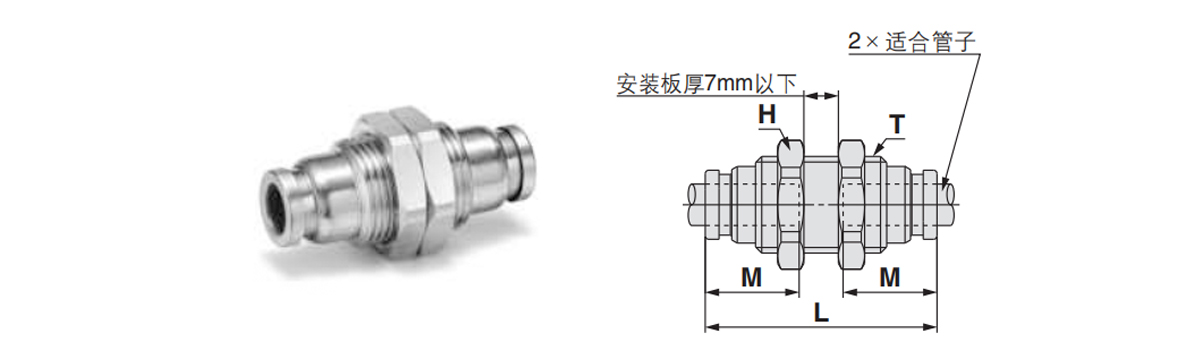

    Panelmonterad rak kontakt: KQB2E
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll T
    (M)     		H
    (hexagonala motsatta sidor)     		L Monteringshål M Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Obs: Värden anger de för FEP-slangar.
    Ø16 indikerar värden endast för nylonslangar.

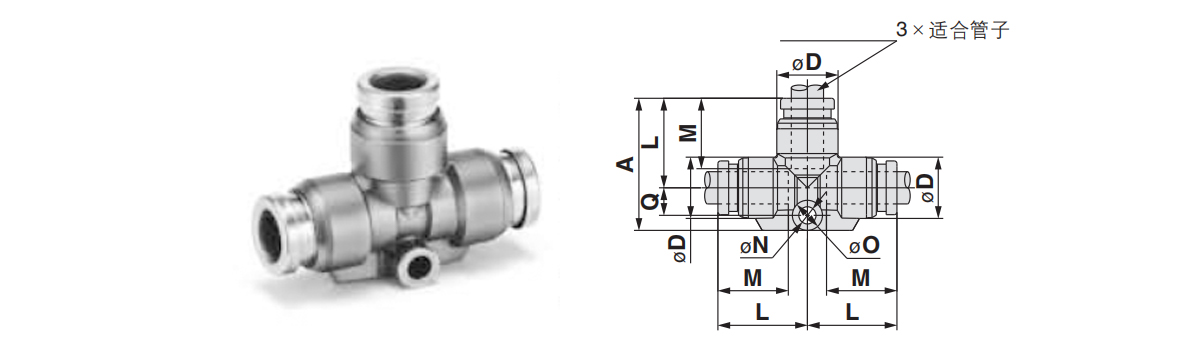

    T-formad rörkoppling: KQB2T
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll Anmärkning 1)
    D     		L A Q M ØN ØO Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Obs 1) ØD betyder maximal diameter.
    Obs 2) Indikerar värden vid användning av FEP-slangar.
    Ø16 indikerar värden endast vid användning av nylonslang.

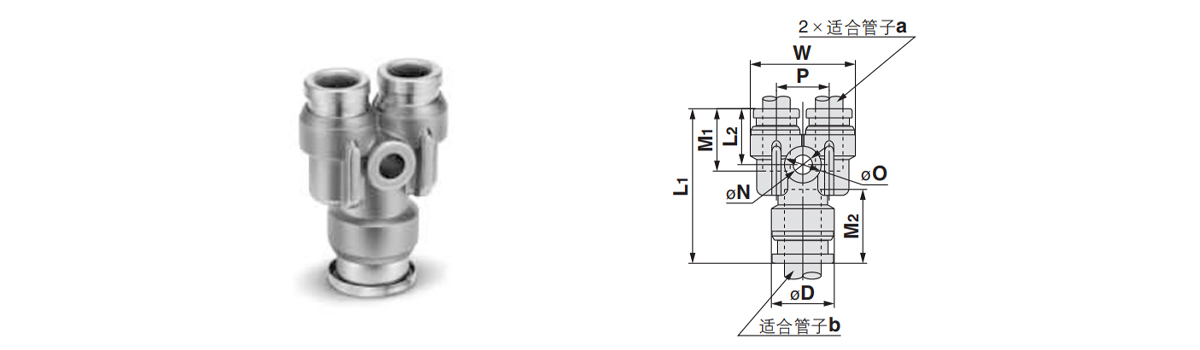

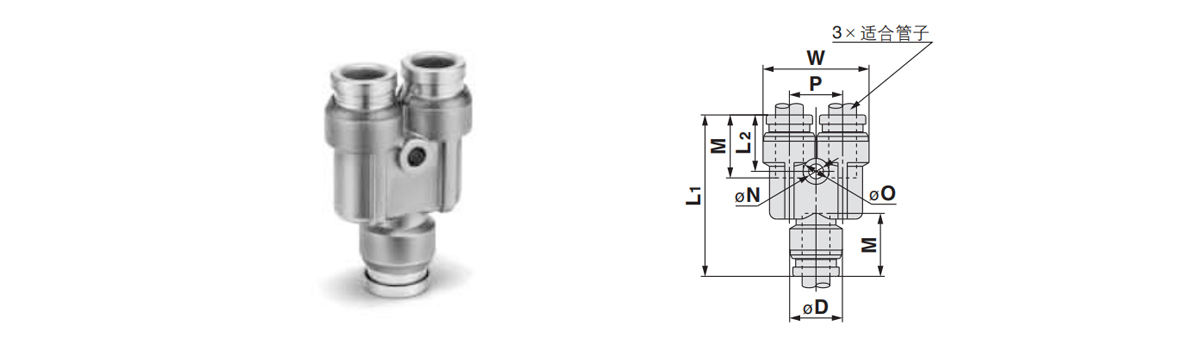

    Y-formad rörkoppling: KQB2U
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll Anmärkning 1)
    ØD     		W L1 L P M ØN 60 Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Anmärkning 1)②ØD means maximum diameter.
    Not 2) Indikerar värden vid användning av FEP-rör.
    Ø16 anger värden endast vid användning av nylonrör.

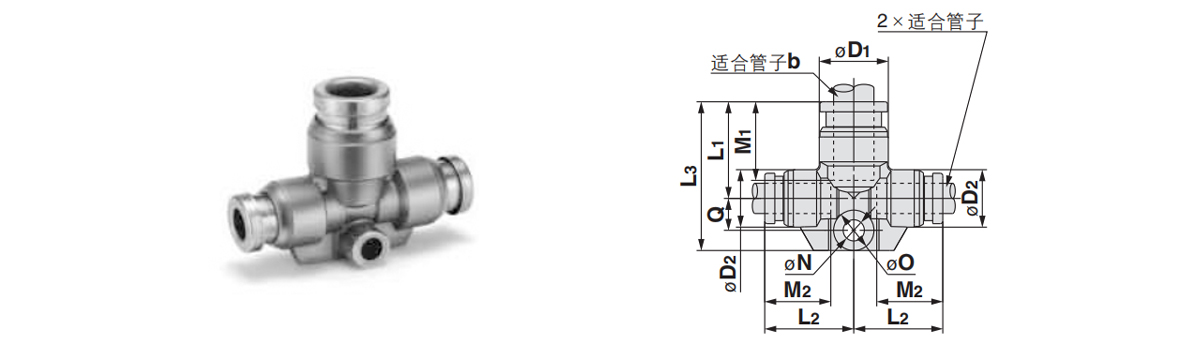

    Reducerande tee: KQB2T
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll Anmärkning 1)
    ØD1     		Anmärkning 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Anmärkning 1) ØD1, ØD2  means maximum diameter.
    Not 2) Indicates values when using FEP pipes.

    Plugg: KQB2R
    Lämplig för rörets ytterdiameter mm Lämplig rörfog storlek od Modellllllllllllllllll ØD Anmärkning 1) L A M Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Obs 1) ØD betyder maximal diameter.
    Not 2) Indikerar värden vid användning av FEP-rör.

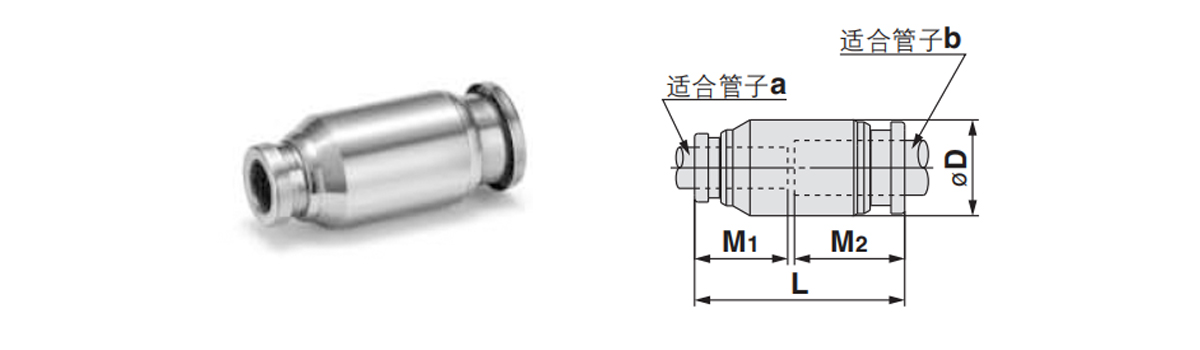

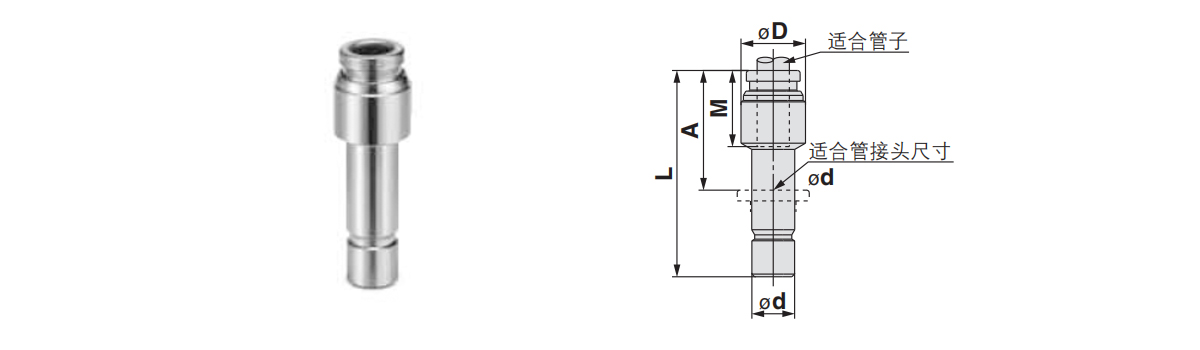

    Reducerande rakt rör: KQB2H
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll ØD Anmärkning 1) L M1 M2 Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Notera 1) ØD betyder maximal diameter.
    Not 2) Indikerar värden vid användning av FEP-rör.

    Reducerande Y-formad rörkoppling: KQB2U
    Lämplig för rörets ytterdiameter mm Modellllllllllllllllll Anmärkning 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Obs 1) ØD betyder maximal diameter.
    Not 2) Indicates values when using FEP pipes.

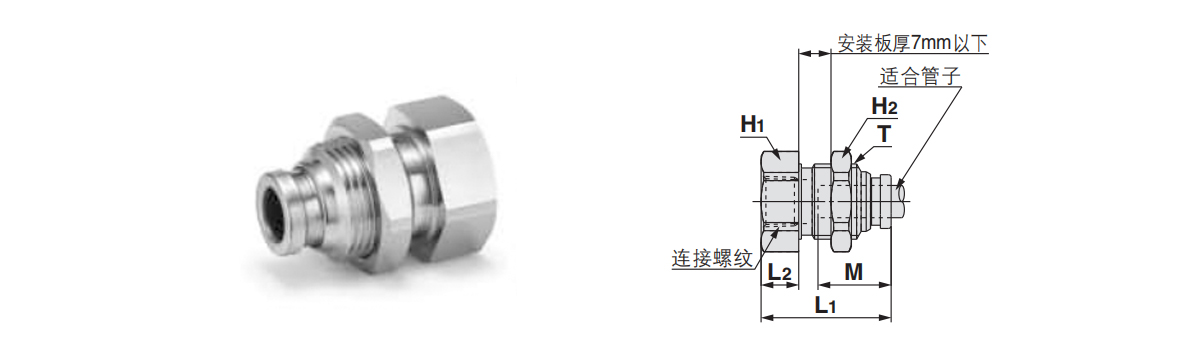

    Panelmonterad invändig gängad rak rörkoppling: KQB2E
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    Pe     		Modellllllllllllllllll T
    (M)     		Hexagon motsatta sidor L1 L2 Monteringshål M Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Hej H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Obs: Värden anger de för FEP-slangar.
    Ø16 indikerar värden endast för nylonslangar.

    Lång armbåge: KQB2W
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    R,M     		Modellllllllllllllllll H
    Hexagonala motsatta sidor     		ØD Anmärkning 1) L1 L A※ M Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referensmått efter inskruvning av F-gängan.
    Obs 1) ØD betyder maximal diameter.
    Not 2) Indikerar värden vid användning av FEP-rör.
    Ø18 anger värden endast vid användning av nylonrör.

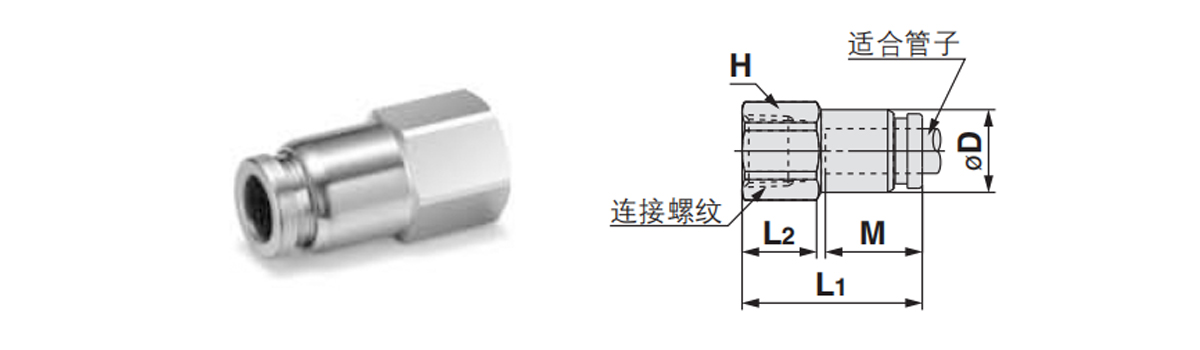

    Invändig gänga rakt igenom: KQB2F
    Lämplig för rörets ytterdiameter mm Anslutningsgänga
    Rc     		Modellllllllllllllllll H
    (Hexagonala motsatta sidor)     		ØD Anmärkning 1) L1 L2 M Not 2)
    Effektiv tvärsnittsarea mm²     		Kvalitet g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Notera 1) ØD betyder maximal diameter.
    Obs 2) Indikerar värden vid användning av FEP-slangar.
    Ø16 indikerar värden endast vid användning av nylonslang.

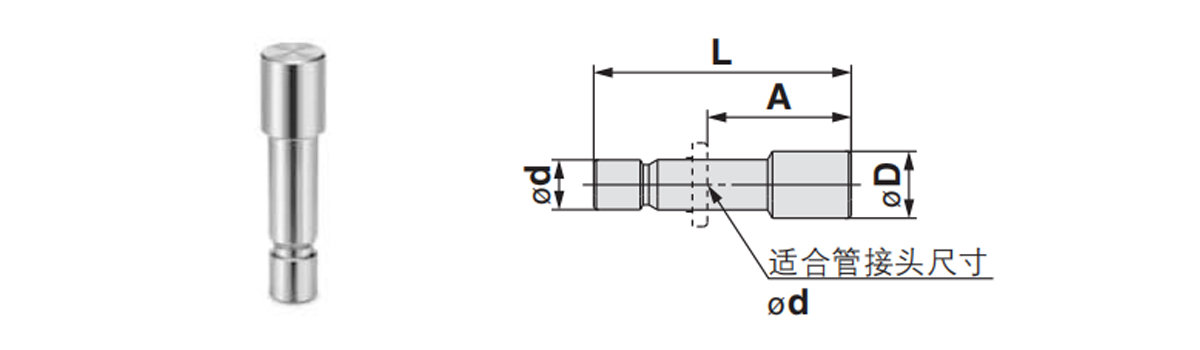

    Plugg: KQG2P
    Lämplig rörfog storlek od Modellllllllllllllllll ØD L A Kvalitet g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Relaterade produkter

Blogg & Nyheter

Våra senaste nyheter &
Blogg

Visa mer

Äkta pålitlig kvalitet utmärker sig naturligt.

Val kommer från förtroende, och samarbete kommer från ärlighet.

  • F: Hur snart kan vi få svar efter att vi skickat en förfrågan till dig?

    Vi kommer att svara dig inom 24 timmar efter att vi mottagit förfrågan inom arbetsdagar.

  • F: Är du en direkt tillverkare eller ett handelsföretag?

    Vi är en tillverkare och vi har en egen internationell försäljningsavdelning. Så vi kan producera och sälja helt själva.

  • F: Kan du göra skräddarsydda produkter?

    Ja, vi kan utveckla och producera produkter enligt ritningar eller prover från kunderna.

  • F: Hur garanterar ditt företag produktkvalitet?

    Först och främst kommer vi att göra inspektionen efter varje process. För de färdiga produkterna kommer vi att göra 100 % inspektion enligt kundernas krav och den internationella standarden.

  • F: Var exporteras dina produkter huvudsakligen till?

    Våra produkter exporteras huvudsakligen till Tyskland, USA, Danmark och mer än ett dussin länder i Europa och Nordamerika
