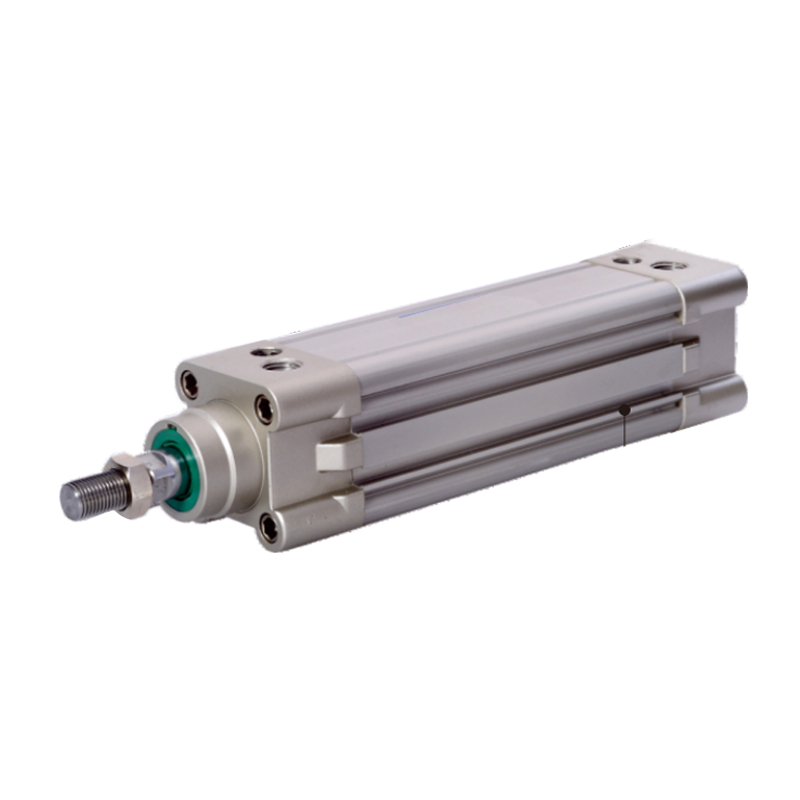

SE-serien standardcylinder (ingen typ av dragstång)
  • SE-serien standardcylinder (ingen typ av dragstång)
Standardcylinder

SE-serien standardcylinder (ingen typ av dragstång)

1. Kolvtätningen antar en specialformad tvåvägs tätningsstruktur med kompakt storlek och oljelagringsfunktion;
2. Fyrkantigt aluminiumrör, ingen dragstång, bra anti-korrosionsprestanda;
3. Cylinderns buffertjustering är stabil;
4. Cylindrar och cylinderinstallationstillbehör av olika specifikationer är tillgängliga för kunderna att välja.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：CA2-serien standardcylindrar
NÄSTA：SI-seriens standardcylinder (ingen typ av dragstång)
  • Innerdiameter (mm) 32 40 50 63 80 100 125
    Driftläge Fram- och återgående typ
    Arbetsmedium Luft (filtrerad genom ett 40 μm filter)
    Fast typ SE-serien Grundtyp FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J-serien Grundtyp FA LB TC TCM1 TCM2 FTC
    Driftstryckintervall 0,15~1,0 MPa(22~145psi)(1,5~10,0bar)
    Garanterat tryckmotstånd 1,5 MPa (215 psi) (15 bar)
    Arbetstemperatur °C -20~70
    Drifthastighetsområde mm/s 30~800 30~500
    Resetoleransintervall 0~250 60251~1000 151001~1500 20
    Bufferttyp Justerbar buffert
    Buffertslag mm 27 30 36 40
    *Övertagande diameter PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- och G-gängtyper är tillgängliga för anslutningen.

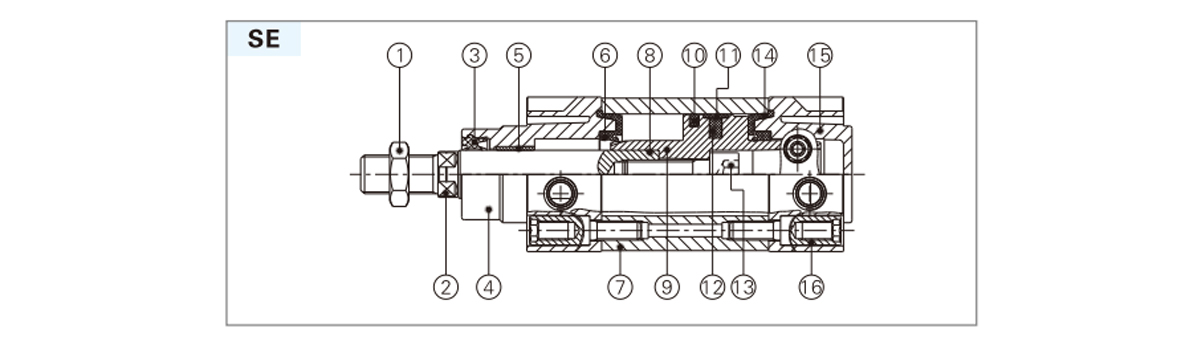

  • Namn Material Namn Material
    1 Mutter Kolstål/rostfritt stål 9 Kolv Aluminiumlegering
    2 Kolv rod S45C hårdförkromad slipstav 10 Kolv O-ring TPU
    Rostfritt stål Slitstarkt material
    3 O-ring på framsidan TPU 11 Bär ring Plast (φ100 eller mindre)
    4 Främre omslag Aluminiumlegering 12 Magnet Gummi (annat)
    5 Bussning Slitstarkt material 13 Sexkantsbult Kolstål
    6 Buffert O-ring TPU 14 Buffertätningsdyna TPU
    7 Cylinderkropp Aluminiumlegering 15 Bakre omslag Aluminiumlegering
    8 Kolv rod O-ring NBR 16 Stödmutter Kolstål/rostfritt stål

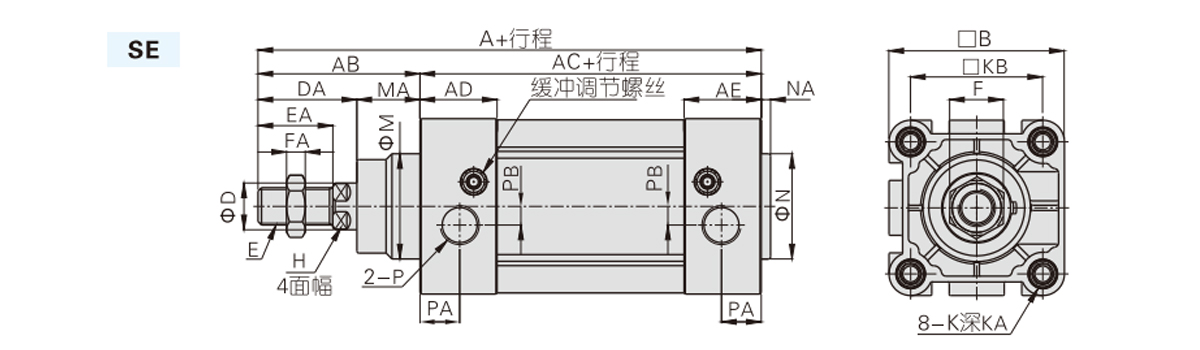

    Cylinderdiameter/symbol A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Obs: Måtten för den magnetiska typen och den icke-magnetiska typen är desamma.

    Cylinderdiameter/symbol A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Obs: Måtten på magnetiska och icke-magnetiska typer är desamma. Dimensioner som inte anges är samma som SI-standardtyper.
