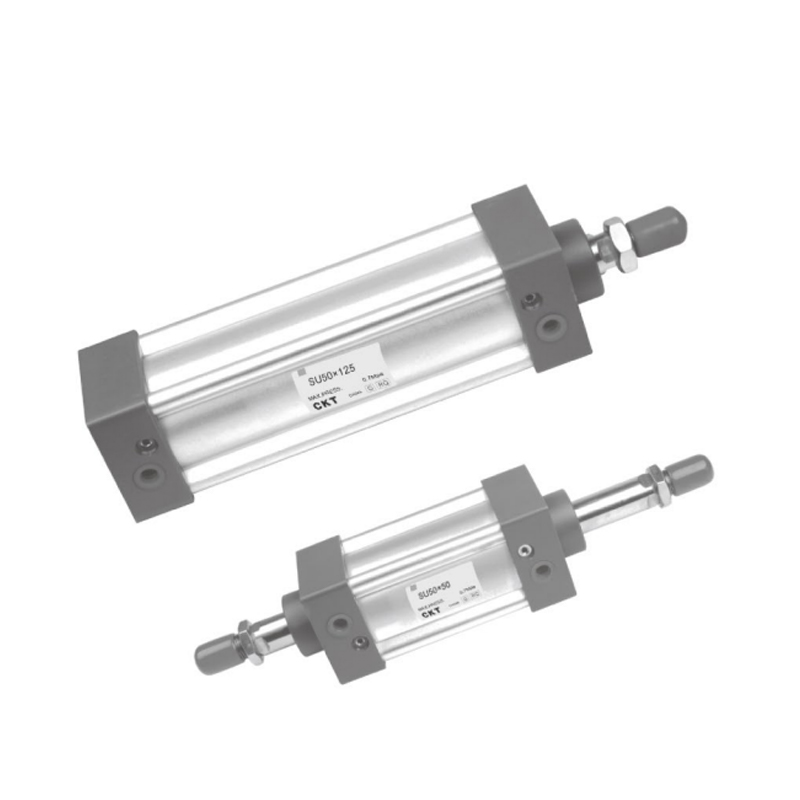

Standardcylinder i SU-serien (ingen typ av dragstång)
  • Standardcylinder i SU-serien (ingen typ av dragstång)
Standardcylinder

Standardcylinder i SU-serien (ingen typ av dragstång)

1. Kolvtätningen antar en specialformad dubbelriktad tätningsstruktur med kompakt storlek och oljelagringsfunktion;
2. Aluminiumröret är ett M-format rör utan dragstång och har bra anti-korrosionsprestanda;
3. Jämfört med ISO15552 standardcylindrar är längden på SU-seriens cylindrar med samma cylinderdiameter mindre;
4. Cylinderns buffertjustering är stabil;
5. Cylinderinstallationstillbehören delas med cylindrar i SC-serien;
6. Valet av högtemperaturbeständiga tätningsmaterial kan säkerställa normal drift av cylindern under 150°C förhållanden.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：SI-seriens standardcylinder (ingen typ av dragstång)
NÄSTA：MBB-seriens standardcylinder
  • Hålstorlek (mm) 32 40 50 63 80 100
    Åtgärd Dubbelverkande
    Vätska Luft (som ska filtreras med 40 μm filterelement)

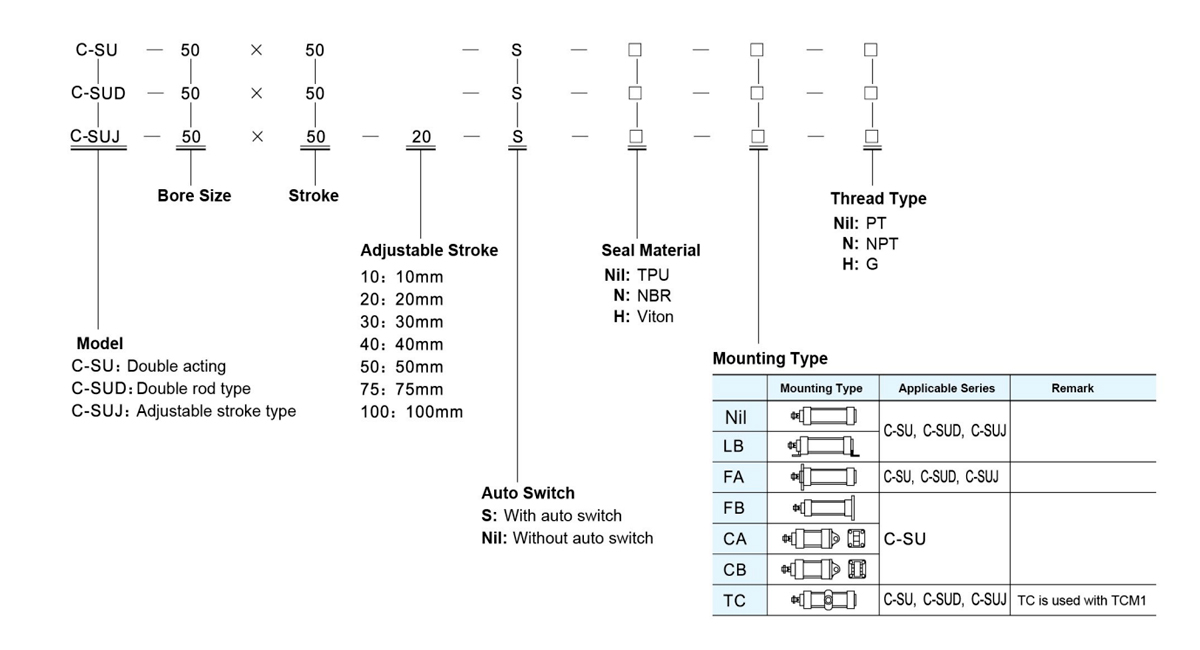

    Montering
    Typ     		C-SU-serien Bacis FA FB CA CB LB TC TCM1
    C-SUD, C-SUJ-serien Bacis FA LB TC TCM1
    Driftstryckintervall 0,1~1,0 MPa(14~145Psi)
    Bevistryck 1,5 MPa (215 psi)
    Driftstemperatur (℃) -20~80
    Drifthastighetsområde (mm/s) 30~800
    Slaglängdstolerans 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Kudde Justerbar kudde
    Kudde Stroke 21 28 29
    *Portstorlek PT1/8 PT1/4 PT3/8 PT1/2
    *NPT- och G-gängtyper är tillgängliga för anslutningen.

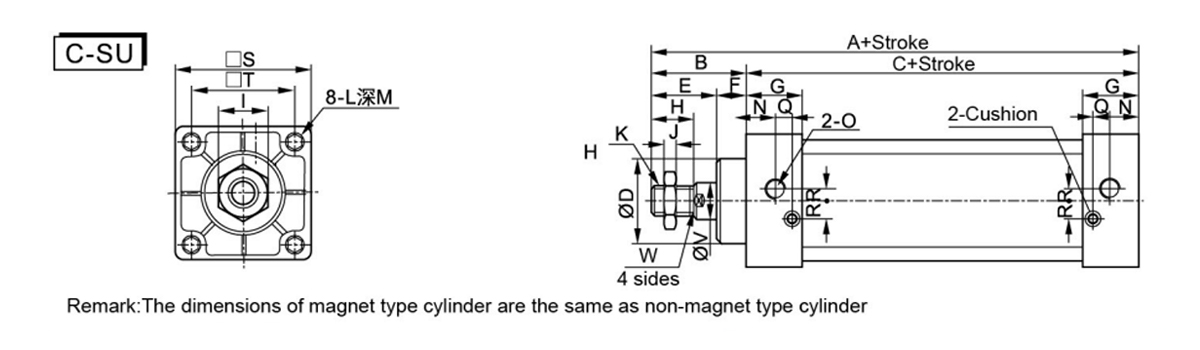

  • Borrstorlek/Symbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

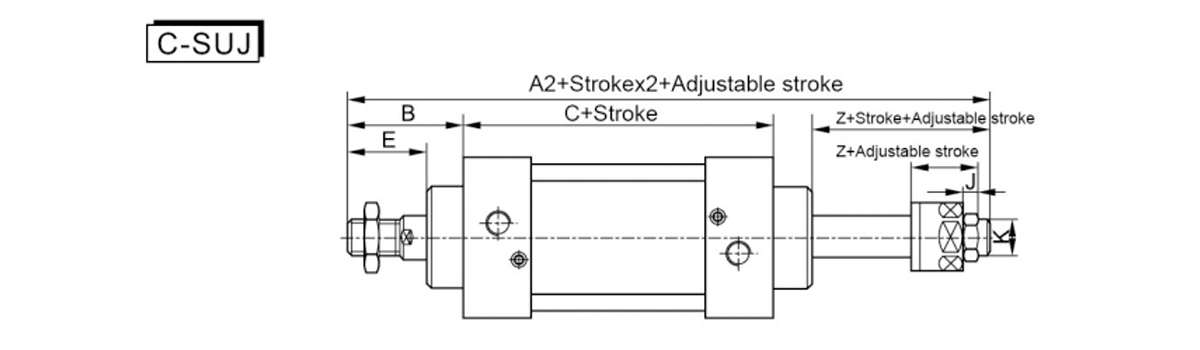

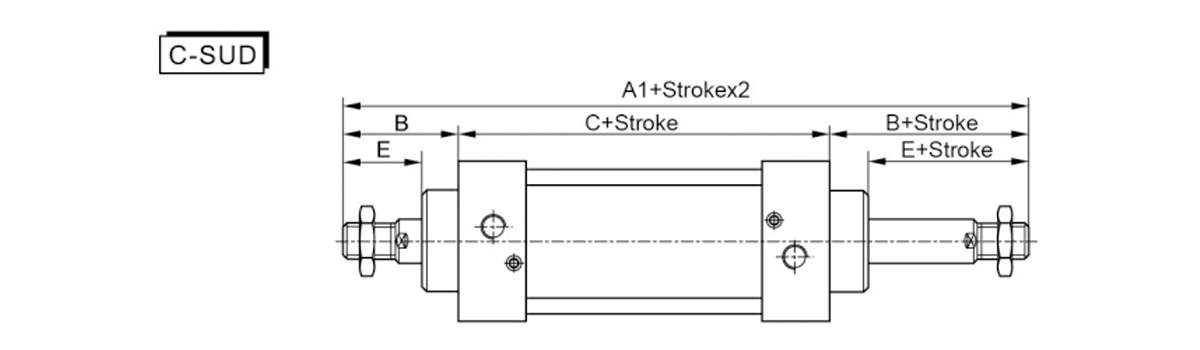

    Borrstorlek/Symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Anmärkning: 1. Dimensionerna på cylindern av magnettyp är desamma som cylindern av icke-magnettyp; 2. Samma storlek som C-SU standardtypen för modellen visar inte storleken.

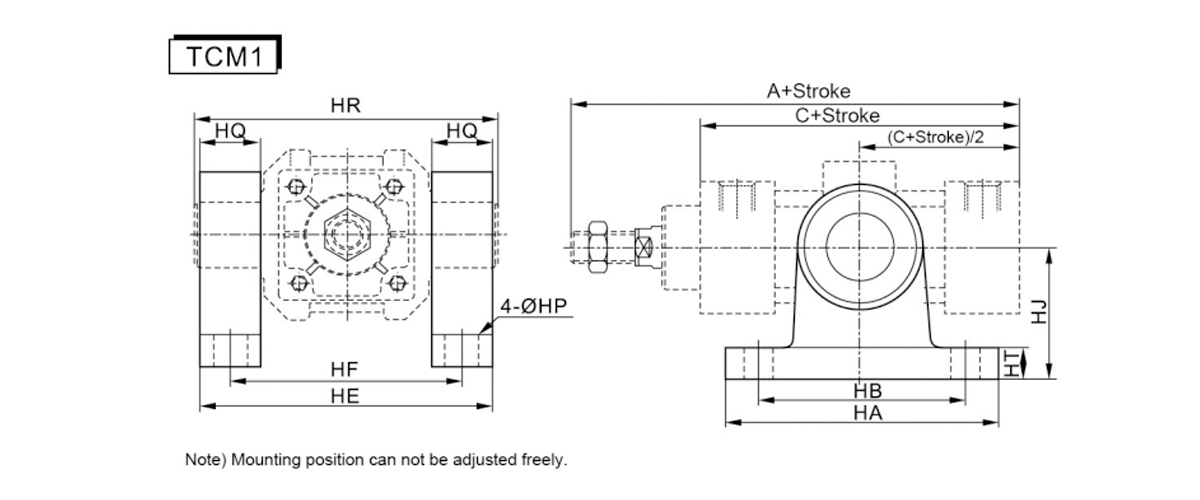

    Borrstorlek/Symbol A C HA HB HAN HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

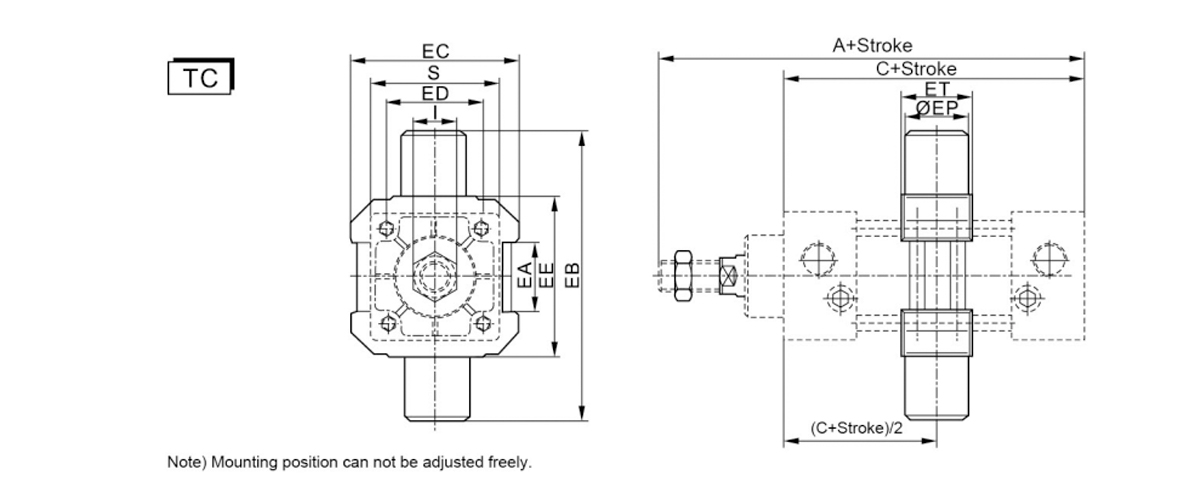

    Borrstorlek/Symbol A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Installationsmåtten för andra tillbehör är exakt desamma som för cylindrarna i C-SC-serien.
