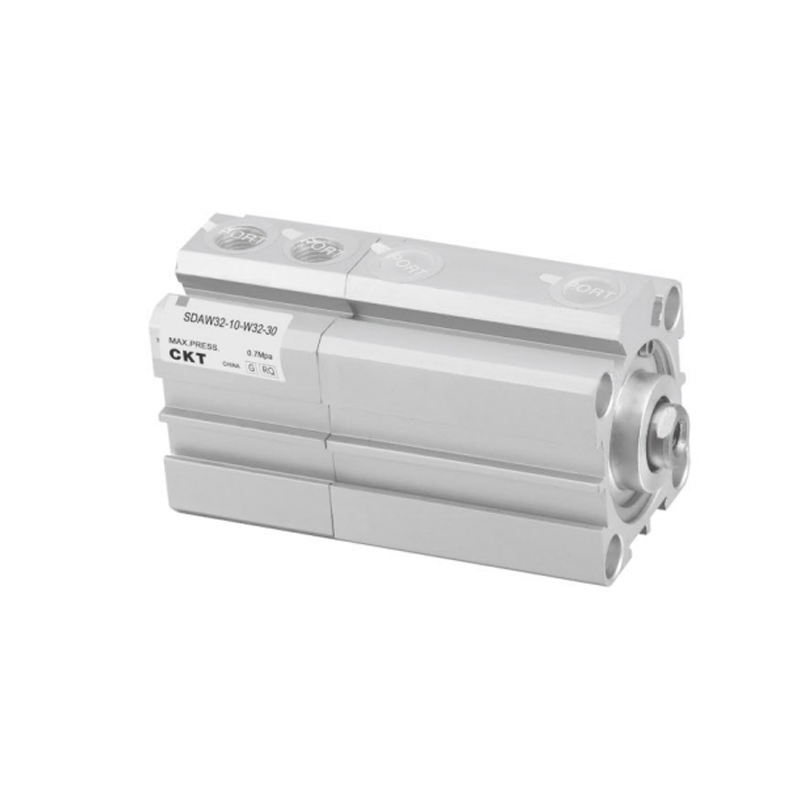

SDAW-serien tunn dubbelaxlig flerpositionscylinder
  • SDAW-serien tunn dubbelaxlig flerpositionscylinder
Tunn cylinder

SDAW-serien tunn dubbelaxlig flerpositionscylinder

SDAW Series Thin Double-Axis Multi-Position Cylinder är en tunn cylinder designad för hög utrymmeseffektivitet och krav på flera stationer. Dess dubbla axelstyrningsstruktur och parkeringsförmåga i flera lägen optimerar avsevärt kompaktheten i utrustningslayouten och säkerheten i rörelsebanan.

(1) Ultratunn kroppsdesign
Genom att bryta igenom tjockleksgränsen för traditionella cylindrar är den axiella storleken kraftigt komprimerad, lämplig för integration av automationsmoduler med strikta utrymmesbegränsningar.

(2) Dubbelsidig styv styrstångsstruktur
De höghållfasta styrstavarna som är konfigurerade parallellt undertrycker effektivt kolvstångens avböjningsmoment och säkerställer ändeffektorns bananoggrannhet under komplexa belastningar.

(3) Programmerbar parkering i flera lägen
Stöder exakt låsning och upprepad positionering av mer än två förutbestämda positioner inom färdområdet genom externa bromsenheter eller ventilgruppskonfigurationer.

(4) Mycket anpassningsbart ställdon
Valfria magnetiska brytarslitsar och diversifierade monteringsgränssnitt (typ botten/ändfläns) är tillgängliga för att möta de mekaniska/elektriska integrationskraven för vanliga automationsplattformar.

(5) Lätt dynamisk respons
Cylinderns inre flödesbana och kolvaggregat är optimerade för att öka frekvensen av fram- och återgående rörelser samtidigt som uteffekten bibehålls för att uppfylla kraven för slagintensiva arbetsförhållanden.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：SDAT-serien tunn flerpositionscylinder

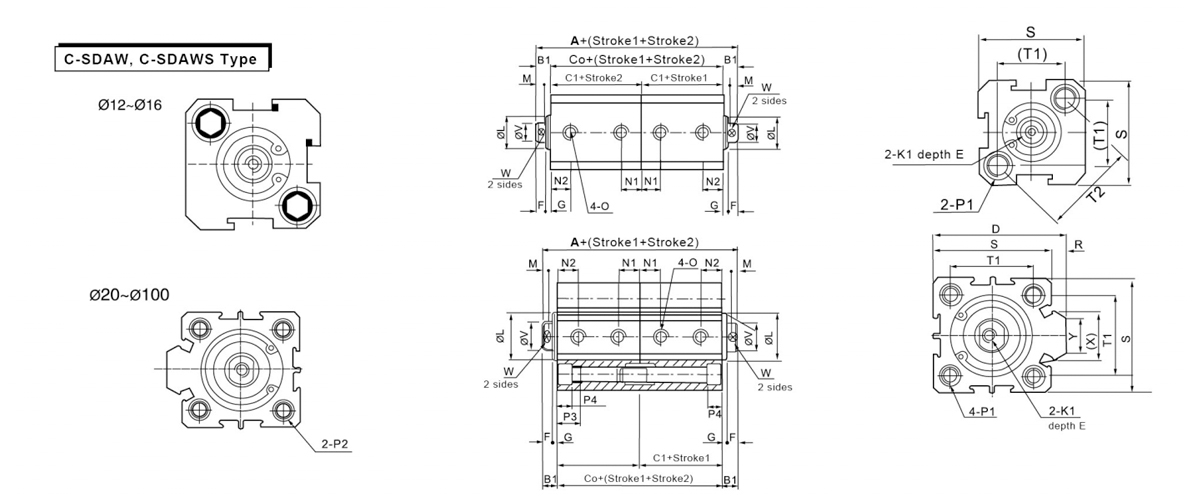

  • Form Utan Auto Switch Med Auto Switch B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Borrningsstorlek
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 gänga M5×0,8 genomgående hål:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 gänga M5×0,8 genomgående hål:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 Båda sidor:φ6,5 genomgående hål:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 Båda sidor:φ8.2 genomgående hål:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 Båda sidor:φ8.2 genomgående hål:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Båda sidor:φ10 gänga M8×1,25 genomgående hål:φ6,5 Båda sidor:10 genomgående hål:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Båda sidor:Φ11 gänga M8×1,25 genomgående hål:φ6,5 Båda sidor:φ11 genomgående hål:φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Båda sidor:Φ11 gänga M8×1,25 genomgående hål:φ6,5 Båda sidor:Φ11 genomgående hål:φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Båda sidor:φ14 gänga M12×1,75 genomgående hål:φ9,2 Båda sidor:φ14 genomgående hål:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Båda sidor:φ17,5 gänga M14×2genomgående hål:φ11,3 Båda sidor:φ17,5 genomgående hål:14,2 30 13 10 114 90 - 32 27 35 26
