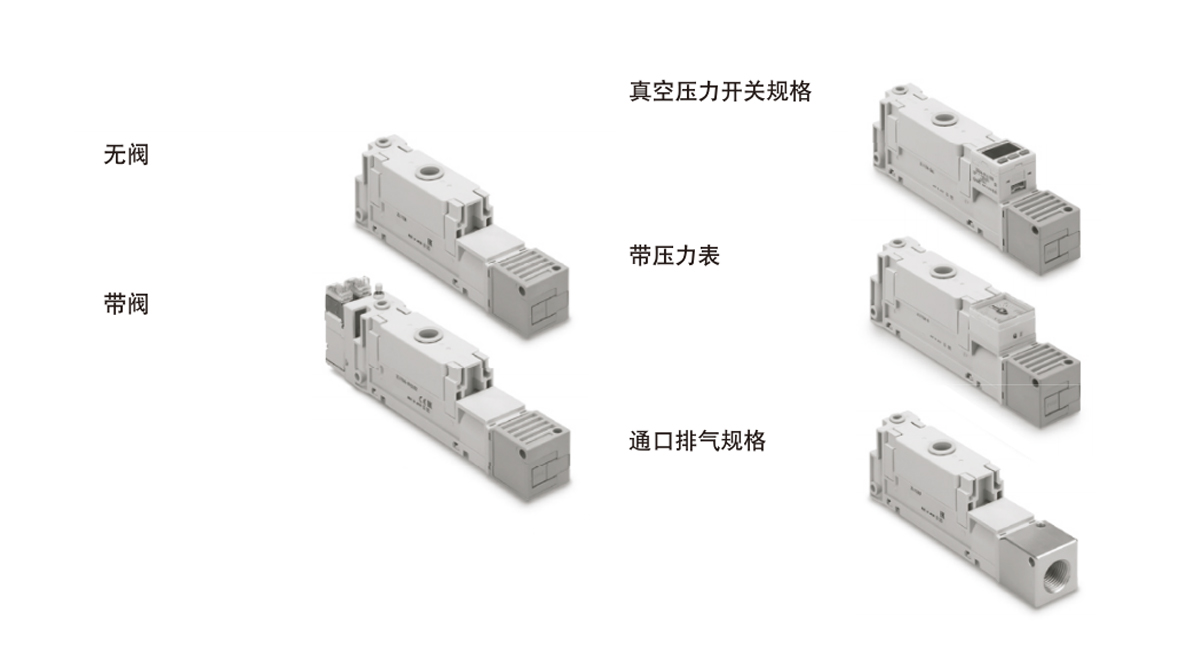

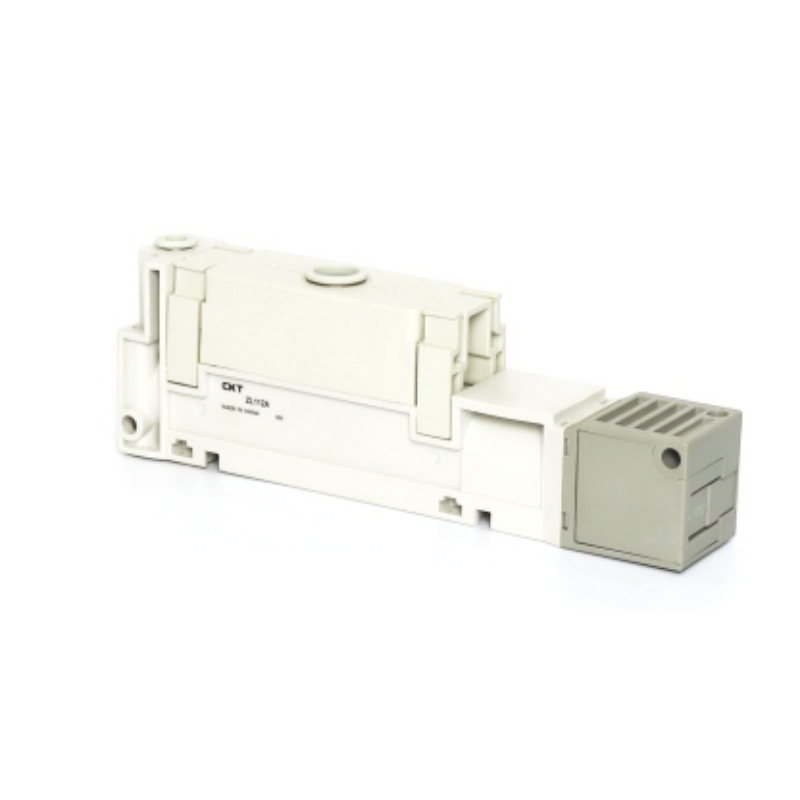

ZL1-serien flerstegs vakuumejektor
  • ZL1-serien flerstegs vakuumejektor
ZL-serien Flerstegs vakuumgenerator

ZL1-serien flerstegs vakuumejektor

ZL1 Series Multistage Vacuum Ejector antar en flerstegs vakuumstrukturdesign, som realiserar effektiv vakuumgenerering genom komprimerad gasdrift. Det är lämpligt för snabb konstruktion av stabil undertrycksmiljö inom områden som industriell automation, materialhantering och precisionstillverkning.

Kärnfunktioner
1. Flerstegs vakuumprincip

Serievakuumenheten förstärker gradvis negativtryckseffekten, bryter igenom vakuumgradsgränsen för enstegsstrukturen och förbättrar den ultimata sugprestandan avsevärt.

2. Brett vakuumområde

Det kan täcka mellanvakuum till högt vakuumområde, vilket uppfyller de dynamiska justeringskraven för adsorptionskraftgradienten under olika arbetsförhållanden.


3. Kompakt struktur

Den integrerade flödeskanalen och modulära komponentdesignen minskar systemets fotavtryck och anpassar sig till mobil utrustning och tät produktionslinjelayout.


4. Mediekompatibilitet

Huvudstrukturen har god tolerans mot torr tryckluft och inert drivgas, vilket minskar risken för mediakorrosion.


5. Industriell miljötolerans

Nyckelkomponenterna är optimerade för anti-föroreningar och vibrationer, och bibehåller stabil vakuumprestanda i damm, oljedimma och mekanisk påverkan.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：ZL3/ZL6-seriens flerstegsvakuumejektor
NÄSTA：ZL212-serien flerstegs vakuumejektor

  • Specifikationer för vakuumgenerator
    Modelllll ZL1
    Munstycksdiameter [mm] 1.2
    Standardmatningstryck
    [MPa]     		Ventillös 0.33
    Med ventil 0.35
    Maximalt vakuumtryck [kPa] Not 1) -84
    Maximal inandningsflöde [L/min (ANR)] Not 1) 100
    Luftförbrukning [L/min (ANR)] Not 1) 57
    Matningstryckområde [MPa] 0,2–0,5
    Drifttemperaturområde [°C] 5~50 (ingen kondens)
    Använd vätska Luft

    Tillförselventil, brottventilspecifikationer
    Modelllll SYJ5□4
    Svarstid (vid 0,5 MPa) Not 1) Mindre än 25 ms
    Maximal driftfrekvens 5 Hz

    Specifikationer för tryckmätare
    Modelllll ZL112A-PG1-A ZL112A-PG2-A
    Använd vätska Luft
    Tryckområde -100~100kPa -30inHg～14psi
    Skalvinkel 230°
    Noggrannhet ±3 % F.S. (full skala)
    Drifttemperaturområde 0~50℃
    Material Skal: Polykarbonat/ABS-harts

    Avgasljud (referensvärde)
    Modelllll ZL1
    Avgasljud [dB(A)] 65

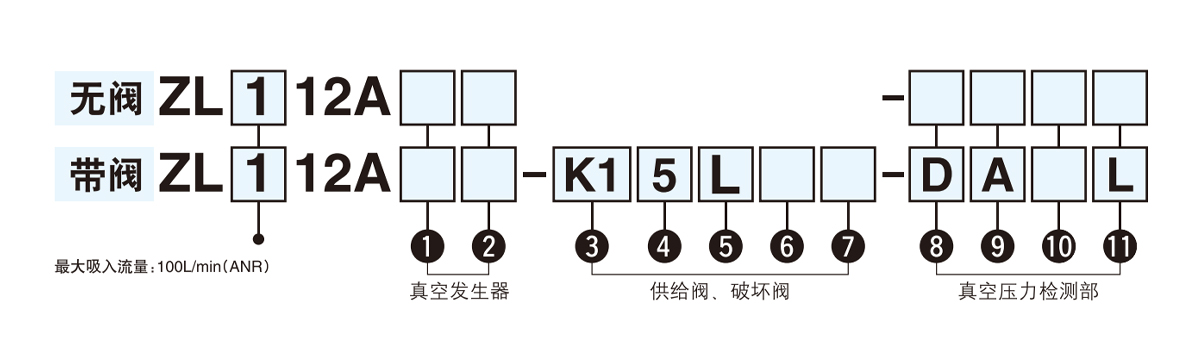

  • ① Anslutningsmått för matning (P) och vakuum (V) port/snabbbyte
    Mark Matningsport (P). Vakuum (V) port Symbol för tryckmätare※
    Omärkt 06 (metrisk) 012 (metrisk) kPa

    ② Avgasspecifikationer
    Omärkt Ljuddämpare avgas
    P Rc1/2 port avgassystem

    ③ Kombination av tilloppsventil och brottventil
    K1 Tillförselventil (N.C.), brytventil (N.C.)

    ④ Märkspänning
    DC-specifikationer CE-överensstämmelse
    5 DC24V

    ⑤ Ledningsuttagsmetod  (uttag av L-typ)
    L: Med tråd
    (längd 300 mm)

    ⑥ Indikatorlampa och överspänningsskyddskrets
    Omärkt Ingen indikatorlampa eller överspänningsskyddskrets

    ⑦ Manuell drift
    Omärkt Ej låsande push-typ

    ⑧ Avdelning för vakuumtrycktestning
    Omärkt Inga
    GN Vakuumtrycktestport: (Rc1/8)
    G Tryckmätare※
    D Vakuum tryckvakt
    ※ När rörskarven på ① är metrisk: kPa enhetssymbol

    ⑨Utgångsspecifikationer
    ⑧Gäller endast när D är valt i vakuumtrycksdetekteringssektionen.
    ⑩Enhetsspecifikationer N NPN-kollektor öppen krets 1 utgång
    P PNP öppen samlare 1 utgång
    A NPN-kollektor öppen krets 2 utgångar
    B PNP öppen kollektor 2 utgångar
    ⑪Trådspecifikationer Omärkt Med enhetsomvandlingsfunktion
    M SI-enhet fast (kPa)
    Omärkt Trådlös
    L Trådbunden kabel med stickpropp (2m)

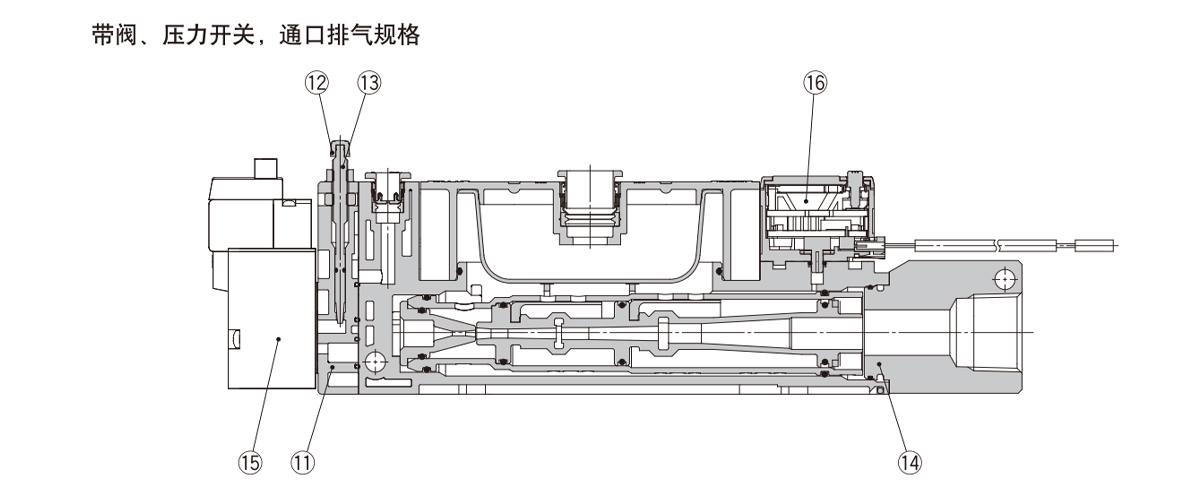

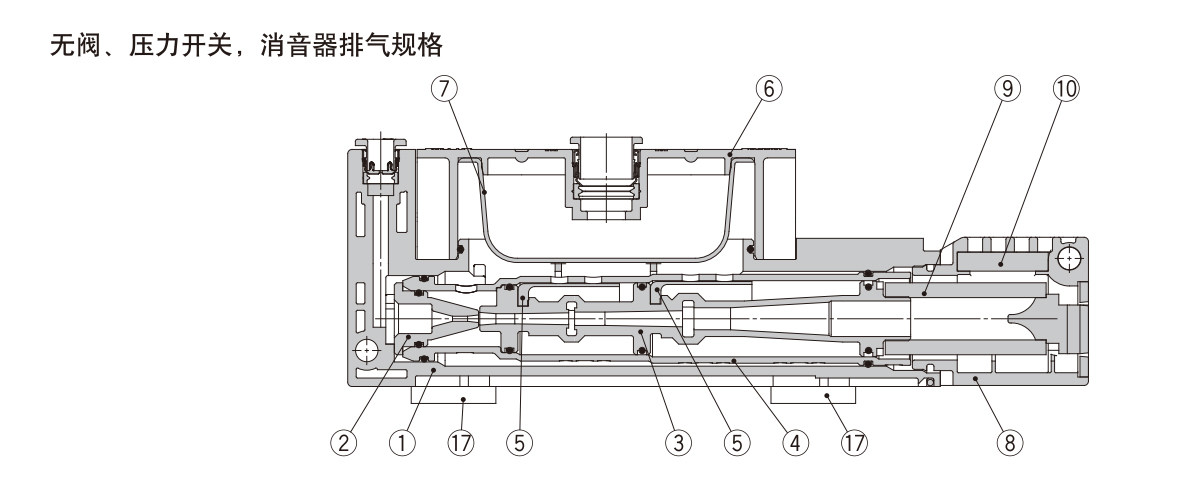

  • Komponenter
    Nummer Namn Material
    1 Huvuddel PBT
    2 Munstycke POM
    3 Laval munstycke PBT
    4 Bilagor POM
    5 Envägsventil FKM
    6 Suglock PBT
    7 Filterelement Fibertyg
    8 Ljuddämparhusenhet PBT/SUS
    9 Ljuddämparmaterial 1 Harts
    10 Ljuddämparmaterial 2 Harts
    11 Ventilplatta PBT
    12 Handratt POM
    13 Nålventil Mässing (elektrolös nickelplätering)
    14 Montering av passageblock Aluminiumlegering/NBR/SUS
    15 Tillförselventil, brottventil -
    16 Vakuum tryckvakt -
    17 Anslutning för bottenmontering Mässing (elektrolös nickelplätering)
    18 Tätningsmaterial (O-ring, etc.) HNBR/NBR
    19 Monteringsskruvar Stee

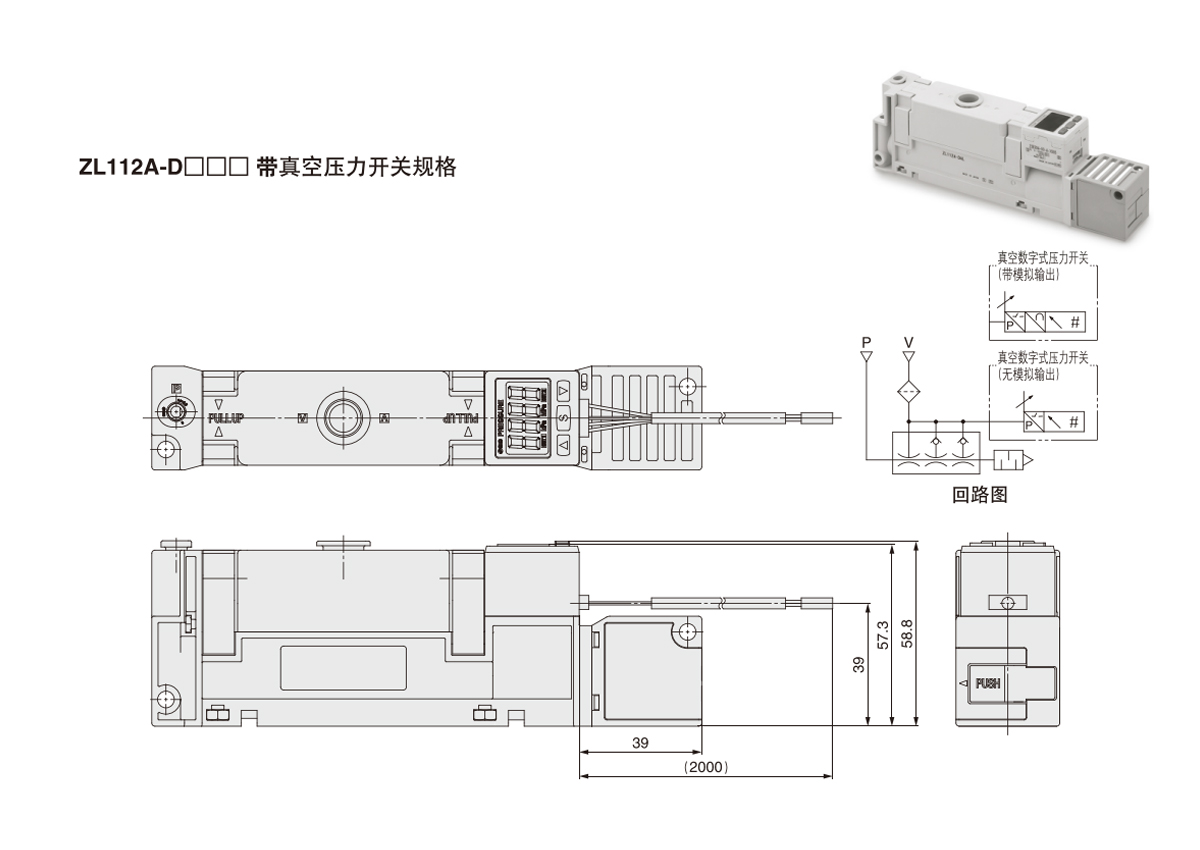

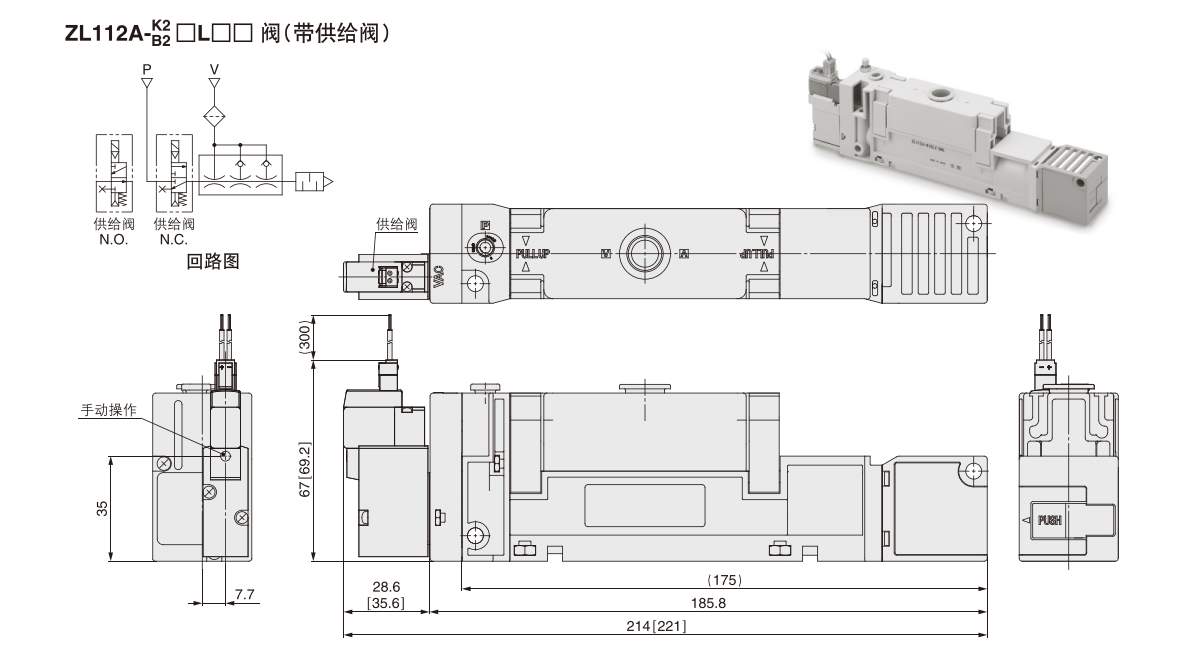

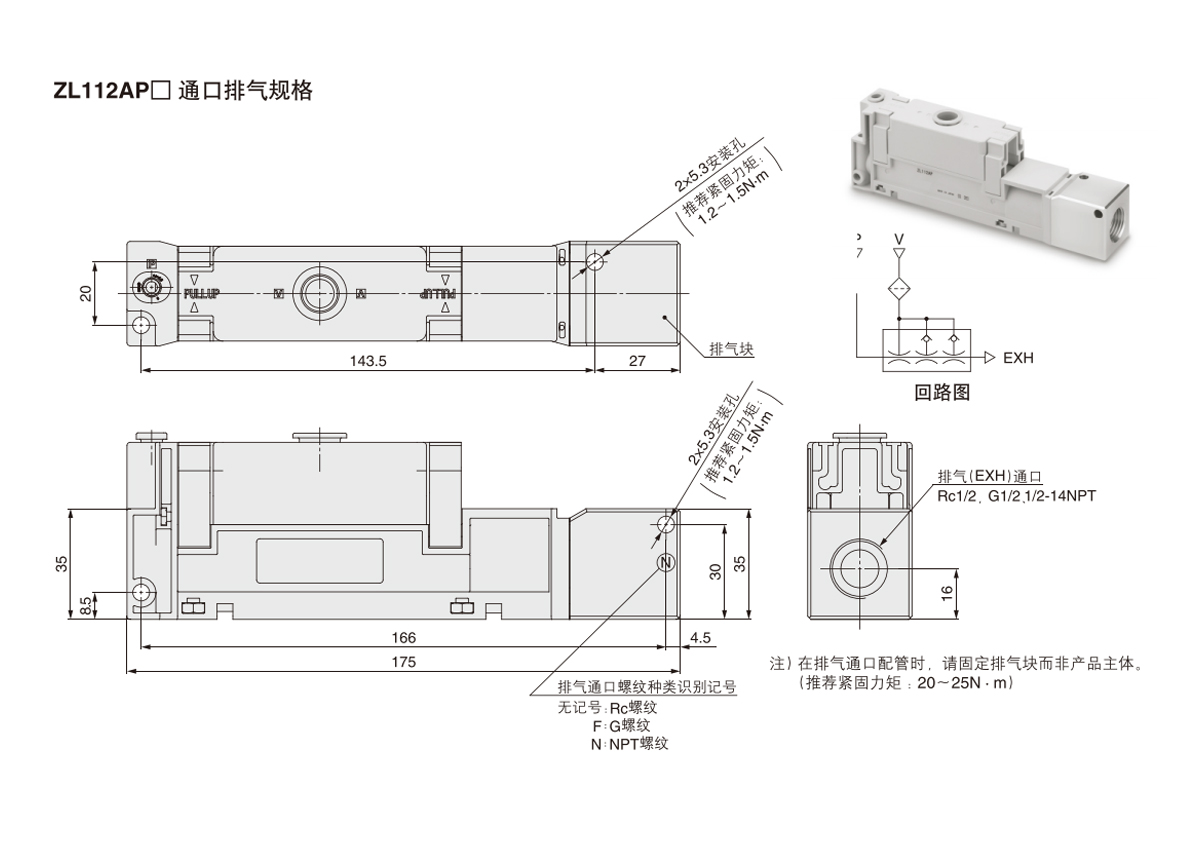

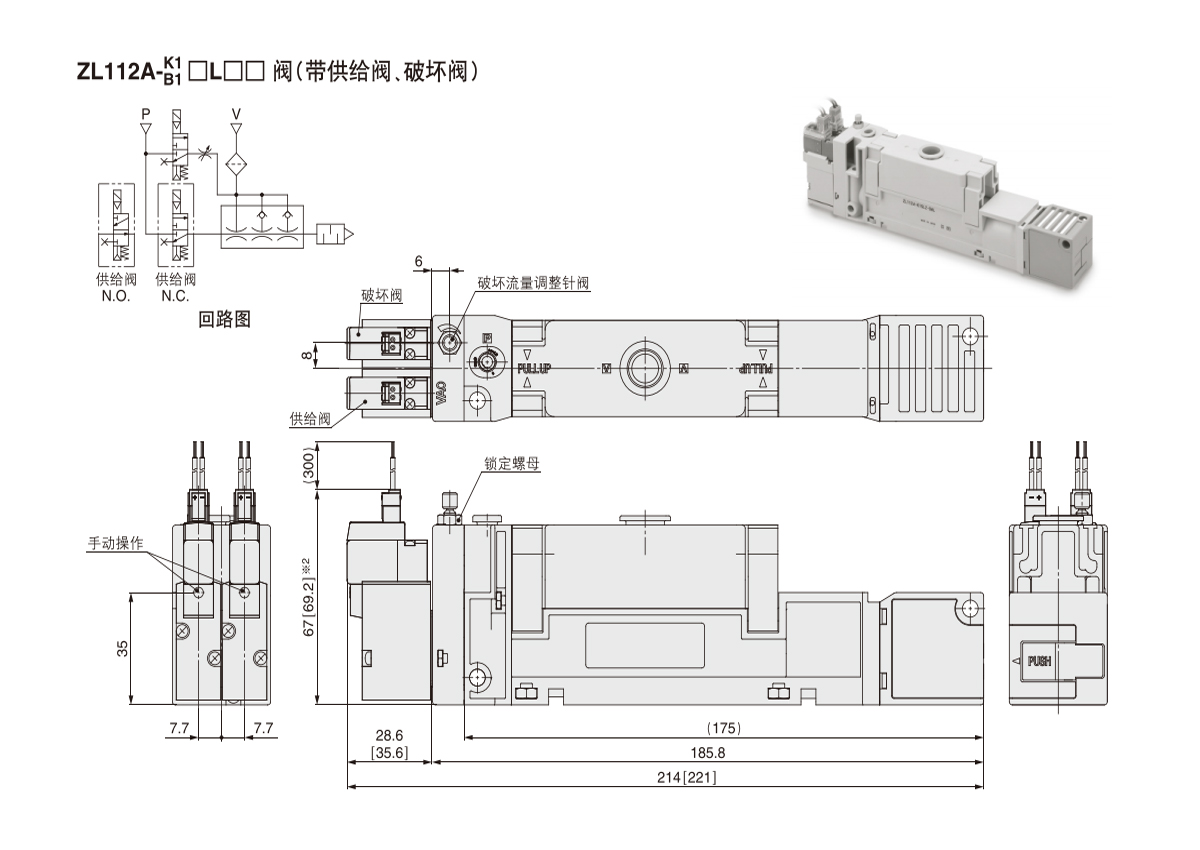

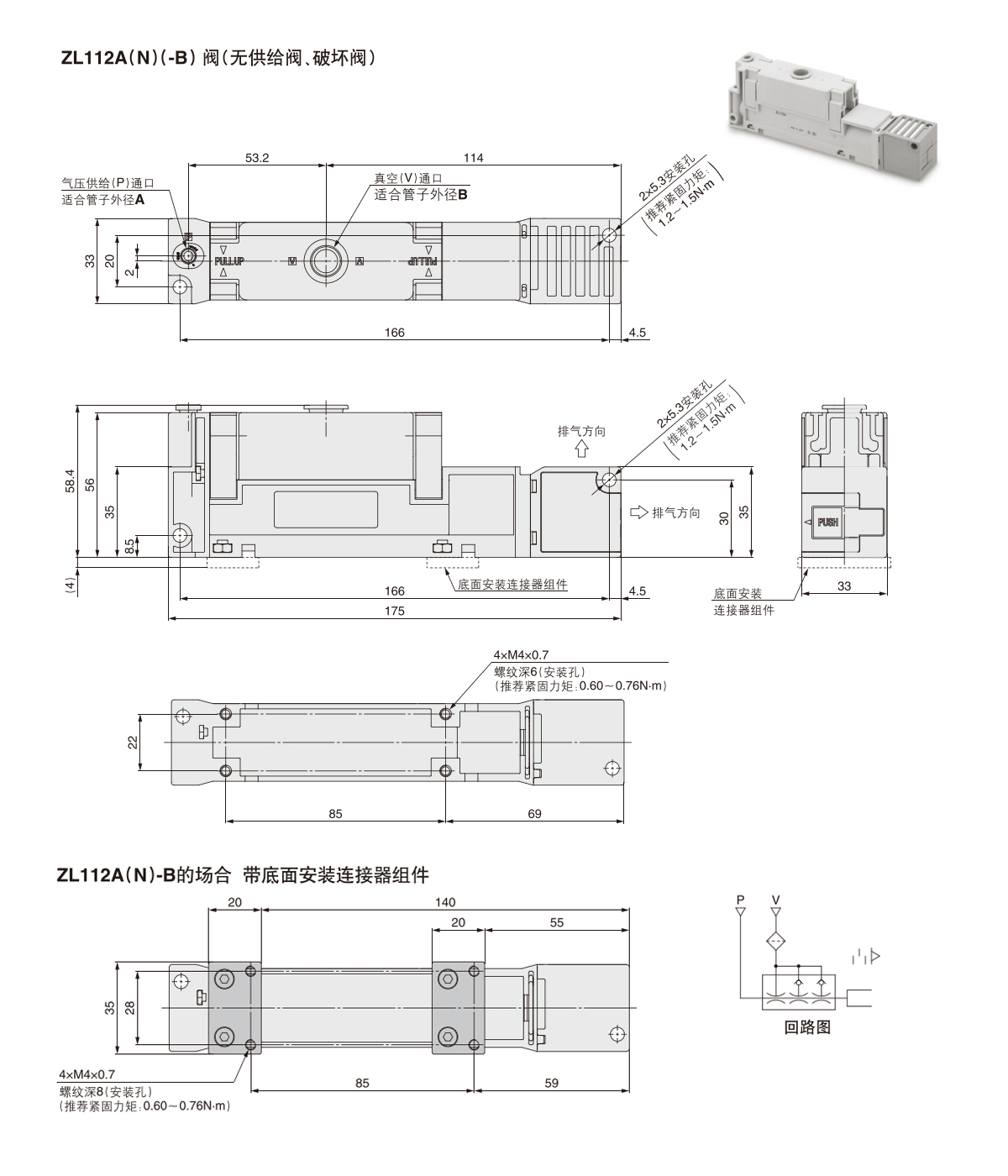

    Portstorlek
    A B
    ZL112A 6 12
