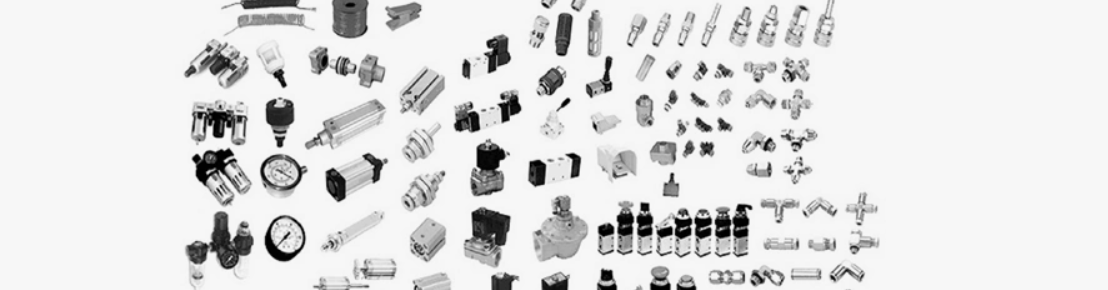

Pneumatiska komponenter spelar en avgörande roll i automatiserad produktion, inklusive cylindrar, pneumatiska ventiler, luftkällprocessorer, luftslangar och kopplingar. Fel leder ofta till utrustningsavbrott och minskad produktionseffektivitet. Därför är det viktigt att behärska metoder för att snabbt felsöka pneumatiska fel för fabriksunderhållspersonal och utrustningsingenjörer. Den här artikeln kommer att förklara i detalj hur man effektivt lokaliserar pneumatiska komponentfel från sex aspekter.
1. Börja med att kontrollera luftkällan: Är trycket normalt?
Onormala luftkällor är en av huvudorsakerna till pneumatiska systemfel. Därför är det första steget att kontrollera:
Fungerar luftkompressorn normalt? Kontrollera att det finns tillräckligt med luft.
Är lufttankens tryck upp till standard? Lågt tryck kan göra att systemet blir svagt eller inte fungerar.
Luftkällans tripletts tillstånd: Är filtret igensatt? Ansamlas det vatten i avloppet? Är tryckreduceringsventilen felaktigt justerad?
Är smörjapparaten otillräckligt smord? Otillräcklig smörjning kan orsaka slitage på cylinder och ventiler eller stopp.
Om otillräckligt gastryck hittas, bör justeringar eller rengöring påbörjas från gastillförseländen.
2. Kontrollera luftslangar och anslutningar: Finns det några läckor?
Luftläckor kan orsaka instabilt systemtryck, trög drift eller till och med fullständig avstängning.
Felsökningsmetoder:
Spraya tvålvatten och se om det skummar – den enklaste metoden.
Använd dina öron och händer för att kontrollera luftflödet – lyssna efter eventuella väsande ljud.
Observera om luftslangen är åldrad, härdad eller skadad.
Kontrollera om snabbkopplingsbeslagen är lösa eller om tätningarna är slitna.
Lösningar inkluderar vanligtvis att byta ut luftslangen, dra åt kopplingarna, sätta tillbaka snabbkopplingskopplingarna eller byta ut tätningarna.
3. Kontrollera funktionen hos pneumatiska ventiler: Har de fastnat eller blockerat?
Efter långvarig drift kan pneumatiska ventiler uppleva att ventilkärnan fastnar, blockeras av föroreningar eller skador på spiralen.
Snabba felsökningssteg:
Kontrollera om den manuella knappen på ventilhuset fungerar smidigt.
Kontrollera om magnetspolen är strömsatt och om indikatorlampan lyser.
Demontera ventilhuset och kontrollera om det finns föroreningar som slam och damm inuti.
4. Kontrollera cylinderns skick: Har den fastnat eller har otillräcklig dragkraft?
Cylindrar är de vanligaste ställdonen i pneumatiska system, och deras felegenskaper är uppenbara:
Tryck på kolvstången för att avgöra om rörelsen är jämn.
Lyssna efter luftläckor för att avgöra om tätningarna är slitna.
Kontrollera om cylindern saknar smörjning eller känns torr.
Bekräfta om dämpningsanordningen är överdragen, vilket orsakar långsam drift.
Om cylinderns dragkraft är otillräcklig, kontrollera tryckinställningarna eller byt ut tätningskomponenterna.
5. Kontrollera inställningarna för systemtryck och strypning: Är de felaktigt justerade?
Tryck-, flödes- och strypvärden påverkar direkt systemets hastighet och effekt:
Lågt tryck från tryckreduceringsventilen – otillräcklig dragkraft.
För liten gasspjällsöppning – långsam cylinderrörelse.
Begränsade avgaser – trög respons.
Olämpliga varvtalsreglerventilinställningar – påverkar utrustningens cykeltid.
Omjustering av tryck- och strypvärden återställer vanligtvis normal drift snabbt.
6. Kontrollera styrsystemet: Är signalerna onormala?
I system som kombinerar elektrisk och pneumatisk styrning kan onormala styrsignaler också orsaka att pneumatiska komponenter inte fungerar:
Kontrollera om PLC-utgångspunkterna fungerar.
Bekräfta om magnetventilens ledningar är öppna eller har dålig kontakt.
Kontrollera om sensorns och gränslägesbrytarens signaler är normala.
Verifiera att programlogiken är korrekt och att det inte finns några förreglingskonflikter.
Om signalerna är felaktiga, justera det elektriska styrprogrammet eller byt ut de skadade elektroniska komponenterna omgående.
Denna metod för felsökning, från utsidan och in och från enkel till komplex, kan avsevärt förbättra underhållseffektiviteten, minska stilleståndstiden och säkerställa att utrustningen bibehåller effektiv och stabil drift.
