Typer av luftcylindrar: En komplett guide

Vilka är de olika typerna av luftcylindrar?

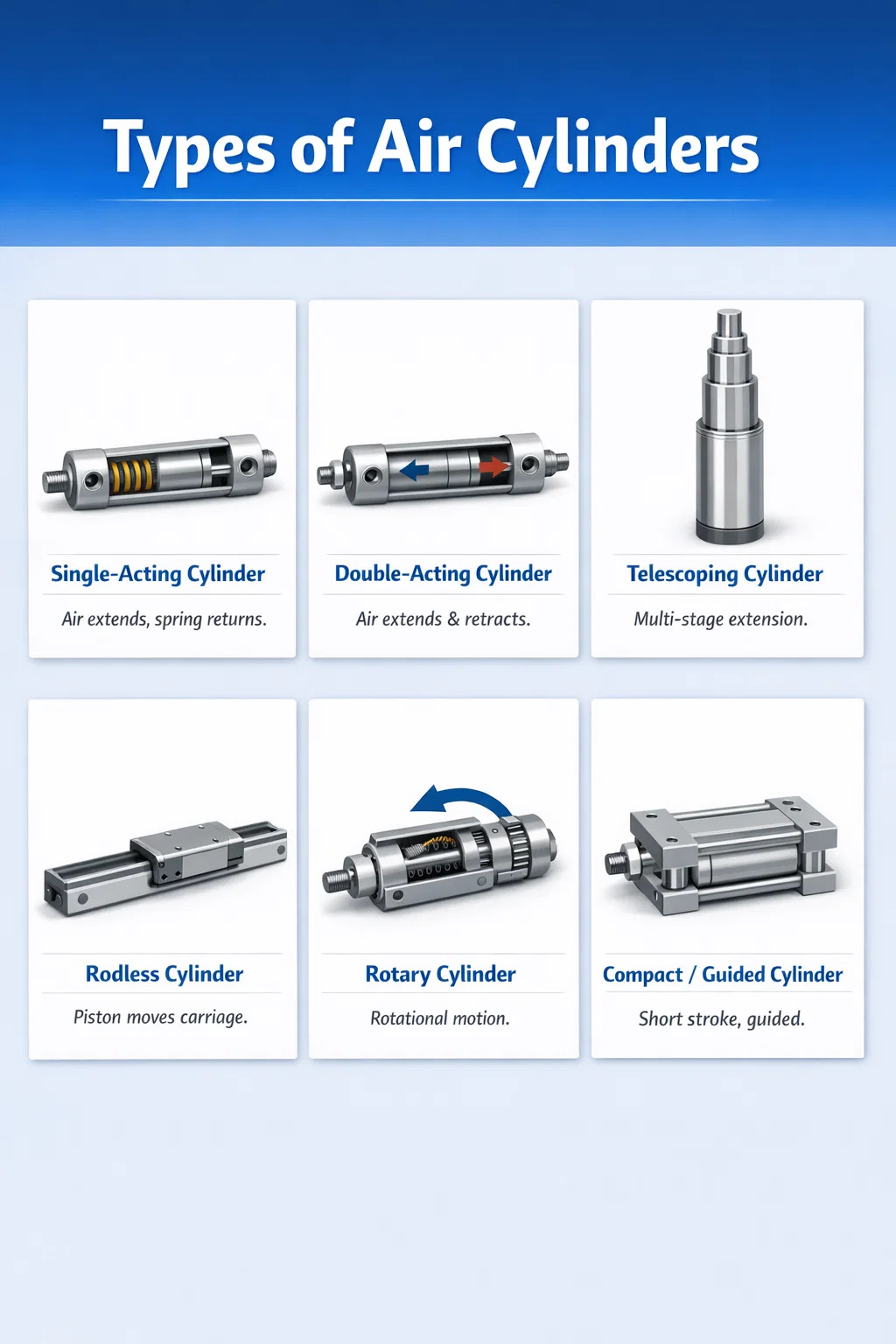

Luftcylindrar — även kallade pneumatiska cylindrar — omvandlar tryckluftsenergi till mekanisk linjär eller roterande rörelse. Det finns sex primära typer av luftcylindrar används inom industri-, bil- och tillverkningsapplikationer: enkelverkande cylindrar, dubbelverkande cylindrar, teleskopcylindrar, stavlösa cylindrar, roterande cylindrar och kompakta/styrda cylindrar. Varje typ tjänar ett distinkt mekaniskt syfte, och att välja fel kan leda till för tidigt slitage, energislöseri eller rent systemfel.

Att förstå dessa kategorier är inte bara akademiskt – den globala pneumatiska cylindermarknaden värderades till ungefär 14,2 miljarder dollar 2023 och förväntas växa stadigt fram till 2030, drivet av efterfrågan på automatisering inom förpackningar, livsmedelsförädling och fordonsmontering. Rätt cylinderval påverkar direkt cykeltid, energiförbrukning och underhållsintervall.

Enkelverkande luftcylindrar

Enkelverkande cylindrar använder tryckluft för att endast flytta kolven i en riktning. Returslaget åstadkommes av en inre fjäder eller en yttre mekanisk kraft såsom gravitation. Dessa är bland de enklaste och mest kostnadseffektiva pneumatiska cylindrarna som finns.

Hur enkelverkande cylindrar fungerar

Tryckluft kommer in genom en enda port och trycker kolven framåt. När lufttrycket släpps trycker den inre fjädern tillbaka kolven till sitt ursprungliga läge. Eftersom en fjäder gör halva arbetet, reduceras den effektiva utgångskraften av fjädermotståndet - vanligtvis mellan 10 % och 20 % beroende på fjäderstyvhet och cylinderstorlek.

Vanliga applikationer

• Spänning och fasthållning av arbetsstycken under bearbetning
• Stämpling och stansning där returslaget inte kräver någon kraft
• Dörr- och grindställdon där tyngdkraften hjälper returen
• Bromsmekanismer och säkerhetslåsanordningar
• Jordbruksutrustning som såmaskiner och planteringsmekanismer

Enkelverkande cylindrar är det föredragna valet när luftförbrukningen måste minimeras, eftersom luft endast förbrukas under arbetsslaget. I högcykelapplikationer som kör 50–100 cykler per minut, innebär detta meningsfulla tryckluftsbesparingar under loppet av ett produktionsskift.

Begränsningar att överväga

Slaglängden på enkelverkande cylindrar är begränsad eftersom längre slag kräver längre fjädrar, som tar upp borrutrymme och minskar användbar cylinderarea. I praktiken begränsar de flesta tillverkare fjäderreturcylindrar till slaglängder på 100 mm (ungefär 4 tum) eller mindre. Utöver det blir en dubbelverkande design mer praktisk.

Dubbelverkande luftcylindrar

Dubbelverkande cylindrar är den mest använda typen av pneumatiska cylindrar inom industriell automation. De använder tryckluft för att driva både förlängnings- och indragningsslagen, vilket ger föraren full kontroll över kraft och hastighet i båda riktningarna.

Konstruktion och driftprincip

En dubbelverkande cylinder har två luftportar - en på varje sida av kolven. När luft kommer in i lockets ändöppning sträcker sig kolven. När luft riktas in i stavänden dras kolven in. En riktningsstyrventil (vanligtvis en 4/2 eller 5/2 magnetventil) alternerar luftflödet mellan de två portarna. Eftersom ingen vår är inblandad, hela hålområdet bidrar till att utöka kraften , vilket gör dessa cylindrar betydligt kraftfullare än deras enkelverkande motsvarigheter med samma håldiameter.

Kraftberäkningsskillnader mellan slag

En viktig skillnad: förlängnings- och indragningskrafterna är inte lika. På det förlängda slaget beräknas kraften med hjälp av hela borrningsarean. Vid indragningsslaget upptar kolvstången en del av hålet, så den effektiva ytan - och därför indragningskraften - är något mindre. För en cylinder med 50 mm hål och 20 mm stång vid 6 bar är utskjutningskraften ca. 1 178 N medan indragningskraften sjunker till ungefär 990 N . Denna asymmetri måste tas med i konstruktioner där indragningskraften är kritisk.

Typiska användningsfall

• Pick-and-place-automation i löpande band
• Transportöravledare och sorteringssystem
• Formsprutningsmaskinklämmor och ejektorer
• Robotisk ändverktyg
• Svets- och pressarmatur för fordonskaross

Dubbelverkande luftcylindrar finns i hålstorlekar från 8 mm till över 320 mm , som täcker kraftutmatningar från några få newton upp till tiotals kilonewton. Detta breda utbud gör dem anpassningsbara till nästan alla industriella tillämpningar.

Teleskopiska luftcylindrar

Teleskopcylindrar är designade för applikationer där ett långt slag krävs men den indragna (kollapsade) längden måste förbli kort. De uppnår detta genom att använda flera kapslade rör - kallade stadier eller hylsor - som sträcker sig sekventiellt inuti varandra.

Enkelverkande vs dubbelverkande teleskopdesigner

Teleskopcylindrar finns i både enkelverkande och dubbelverkande konfigurationer. Enkelverkande versioner är enklare och billigare men förlitar sig på gravitation eller lastvikt för indragning, vilket gör dem lämpliga mest för vertikala lyft. Dubbelverkande teleskopcylindrar kan förlängas och dras in under kraft, vilket möjliggör horisontell eller inverterad montering - även om deras konstruktion är betydligt mer komplex och deras kostnad är avsevärt högre.

Nyckelapplikationer

• Dumper och tippflak som kräver 3–5 stegs cylindrar
• Saxliftar och arbetsplattformar
• Teater scenmaskineri och underhållningsrigg
• Stegeförlängningar för brandbilar

En trestegs teleskopcylinder med en kollapsad längd på 600 mm kan uppnå ett helt utsträckt slag av över 1 700 mm — nästan tre gånger dess indragna längd. Denna rumsliga effektivitet är omöjlig att uppnå med en konventionell enstavscylinder.

Tvinga reduktion över stadier

En viktig teknisk övervägande: varje successiv steg i en teleskopcylinder har ett mindre hål än det föregående, vilket betyder utgångskraften minskar när cylindern sträcker sig längre . Konstruktörer måste dimensionera cylindern baserat på det värsta tänkbara belastningsläget, vilket vanligtvis inträffar vid eller nära full förlängning när kraften är minimal.

Stånglösa luftcylindrar

Stånglösa pneumatiska cylindrar eliminerar den traditionella kolvstången helt, istället överför kolvens rörelse till en extern vagn eller glider genom en slits eller magnetisk koppling. Denna design fördubblar det effektiva slaget för en given installationslängd jämfört med en konventionell stångcylinder, vilket gör dem extremt värdefulla i miljöer med begränsad utrymme.

Stånglösa cylindrar med mekaniska spår

I en utformning med mekanisk slits (eller band) har cylinderkroppen en längsgående slits. Den inre kolven är ansluten till en extern vagn genom denna slits. Ett flexibelt metall- eller plastband tätar spåret på båda sidor av anslutningspunkten för att förhindra luftläckage. Dessa cylindrar kan hantera direkta sidobelastningar och är lämpliga för applikationer som kräver hög styrnoggrannhet.

Magnetiskt kopplade stavlösa cylindrar

Magnetiskt kopplade stavlösa cylindrar använder en tät invändig kolv utrustad med starka permanentmagneter. En extern vagn försedd med motstående magneter följer kolvens rörelse genom cylinderväggen utan någon fysisk slits. Denna helt förseglade design är idealisk för renrumsmiljöer, livsmedelsklassade miljöer och sköljningsmiljöer eftersom det inte finns någon öppning för att föroreningar kan komma in eller att smörjmedel kan rinna ut. Avvägningen är en lägre maximal sidolastkapacitet jämfört med slitsade versioner.

Där stavlösa cylindrar Excel

• Linjära överföringsenheter i förpacknings- och etiketteringsmaskiner
• Horisontella skyttelsystem i CNC-bearbetningscentra
• Tillverkning av medicinsk utrustning där kontaminering är ett problem
• Gantrysystem och fleraxliga positioneringssteg

Standard stavlösa cylindrar finns med slaglängder från 50 mm till över 10 000 mm . För mycket långa rörelser rekommenderas antirotationsstyrningar och mittstöd för att förhindra häng och vagnsdrift.

Roterande luftcylindrar

Medan de flesta pneumatiska cylindrar producerar linjär rörelse, omvandlar roterande luftcylindrar tryckluftsenergi till vinkelrörelse (rotationsrörelse). De kallas ofta pneumatiska roterande ställdon. Dessa skiljer sig från luftmotorer — roterande cylindrar producerar begränsad vinkelrotation (vanligtvis 90°, 180° eller 270°) snarare än kontinuerlig spinning.

Roterande ställdon med kuggstång

Den vanligaste roterande cylinderdesignen använder en eller två linjära kolvar kopplade till en kuggstång, som driver en pinjongaxel. Luft trycker på kolven/kolvarna, kuggstången roterar kugghjulet och vridmomentet överförs till den utgående axeln. Dual-rack design balanserar belastningen och nästan det dubbla utgående vridmomentet för en given hålstorlek. Rotationsvinklarna är justerbara via externa stopp, vanligtvis mellan 0° och 270°.

Roterande ställdon av skoveltyp

Skovelmanöverdon använder en skovel (vinge) fäst vid den utgående axeln inuti ett cirkulärt hus. Lufttrycket på ena sidan av vingen roterar axeln; luft på motsatt sida roterar den tillbaka. Enkelflöjlig design tillåter upp till 280° rotation , medan design med dubbla blad är begränsade till ca 100° men erbjuder högre vridmoment i en mer kompakt kropp.

Typiska applikationer

• Ventilmanövrering i processrör (kvartsvarvs kulventiler, fjärilsventiler)
• Indexeringsbord och roterande positionering i monteringsautomation
• Robotiska handleds- och armbågsleder
• Del vändning och orientering i överföringslinjer
• Dörr och lucka ställdon på industriell utrustning

Kompakta och guidade luftcylindrar

Kompakta och styrda cylindrar är specialiserade varianter som hanterar två mycket specifika utmaningar: extremt snäva installationsutrymmen och applikationer som kräver att kolvstången motstår rotation eller sidobelastningar utan att förlita sig på externa styrsystem.

Kortslags kompakta cylindrar

Kallas även pannkakscylindrar eller platta cylindrar, dessa enheter har minimal kroppslängd i förhållande till deras hål. Strokes är vanligtvis begränsade till 1 mm till 50 mm . Deras platta profil gör att de kan monteras i trånga utrymmen där en standard cylinderkropp helt enkelt inte skulle passa. Vanliga användningsfall inkluderar PCB-pressning, etikettdispensering och mikropositionering i halvledarutrustning.

Styrda (Twin-Rod) cylindrar

Styrda cylindrar har två parallella kolvstänger kopplade till en gemensam frontplatta. Denna konfiguration förhindrar stångrotation och ger högt motstånd mot momentbelastningar (krafter utanför centrum). Styrda cylindrar kan hantera sidobelastningar 4 till 10 gånger större än en standard enstavscylinder med samma hål, vilket eliminerar behovet av en separat extern linjär styrning i många applikationer.

Slidenhetscylindrar

Skjutenhetscylindrar integrerar en styrd vagn direkt på cylinderkroppen. Vagnen åker på linjära lager eller recirkulerande kulskenor och ger en plan monteringsyta för verktyg eller arbetsstyckefixturer. Dessa allt-i-ett-enheter minskar design- och monteringstiden avsevärt i skräddarsydda automationsprojekt. Festo, SMC och Parker erbjuder alla modulära glidenheter med utbytbara slaglängder och lagerkonfigurationer.

Jämförelse av luftcylindertyper i en överblick

Cylindermonteringsstilar och deras inverkan på prestanda

Oavsett cylindertyp har monteringskonfigurationen en direkt effekt på prestanda, livslängd och lasthantering. Standard ISO 15552 och NFPA T3.6.7 cylindrar erbjuder utbytbara monteringsgränssnitt, vilket förenklar byten mellan olika tillverkare.

• Fotfäste (MS1/MS2): Fast basmontage; idealisk för in-line push/pull med väl inriktade laster. Felinriktning överför böjspänning till stången och tätningarna.
• Flänsfäste (MF1/MF2): Främre eller bakre flänsbultar direkt på en maskinplatta. Utmärkt för applikationer med stela, in-line belastningar.
• Gaffelfäste (MP1/MP3): Tillåter cylindern att svänga när lasten rör sig i en båge. Används flitigt i dörröppnare, länkmekanismer och tiltsystem. En stavgaffel (MP5) bör användas på stavsidan för full artikulation.
• Tappfäste (MT1/MT4): Tillåter cylinderkroppen att svänga i ett plan. Vanligt inom industripressar och materialhantering där svängrörelse krävs.

Felaktig montering är en av de vanligaste orsakerna till för tidig tätningsbrott och stångskåror. Studier av ledande pneumatiska cylindertillverkare tyder på det över 30 % av cylinderfel i fält kan tillskrivas felinriktning och felaktig montering snarare än material- eller tillverkningsfel.

Viktiga specifikationer att förstå när du väljer luftcylindrar

Att välja en luftcylinder går längre än att bara välja en typ. Flera tekniska parametrar måste utvärderas tillsammans för att säkerställa att cylindern fungerar tillförlitligt under sin avsedda livslängd.

Borrdiameter och utgående kraft

Utgående kraft bestäms av formeln F = P × A, där P är matningstrycket och A är den effektiva kolvarean. Vid ett standardmatningstryck på 6 bar (87 psi) , en 50 mm hålcylinder producerar ungefär 1 178 N på det förlängda slaget, medan en 80 mm hålcylinder producerar ungefär 3 016 N. Borrstorlekar är standardiserade enligt ISO 6432 och ISO 15552 för att förenkla dimensioneringsberäkningar och inköp.

Slaglängd och risk för knäckning

För cylindrar med lång slag under tryckbelastning kan kolvstången buckla (kolonnfel) om stångens diameter är underdimensionerad. Ingenjörer använder Eulers kolumnformel för att kontrollera bucklingsgränser, och de flesta tillverkare tillhandahåller last-slagsdiagram som automatiskt innehåller en säkerhetsfaktor på 3:1 till 5:1 . När en standardstavdiameter är otillräcklig, bör överdimensionerade stavalternativ eller externa styrsystem specificeras.

Driftstemperatur och tätningsmaterial

Standard NBR (nitril) tätningar täcker driftstemperaturer från -20°C till 80°C . För förhöjda temperaturer upp till 200°C används silikon- eller PTFE-tätningar. För lågtemperaturmiljöer (så kalla som -40°C) finns specialformulerade polyuretan- eller lågtemp nitrilföreningar tillgängliga. Valet av tätningsmaterial påverkas också av mediakompatibilitet - om cylindern till exempel används i en livsmedelsbearbetningsmiljö med regelbunden spolning med frätande rengöringsmedel, är EPDM-tätningar och rostfria stålkroppar den korrekta specifikationen.

End-of-Stroke-dämpning

Vid höga cykelhastigheter skapar en kolv som når slutet av sitt slag utan dämpning betydande mekanisk påverkan, genererar buller och accelererar slitaget på interna komponenter. Justerbara pneumatiska kuddar fångar en liten volym luft nära slutet av slaget, vilket skapar en progressiv retardation. Korrekt justerade kuddar kan minska stötkrafterna med 80 % till 95 % jämfört med odämpade cylindrar som kör med samma hastighet och belastning.

Underhållsfaktorer som förlänger luftcylinderns livslängd

Även den pneumatiska cylindern av högsta kvalitet kommer att misslyckas i förtid om systemet den arbetar i inte underhålls ordentligt. Följande faktorer är mest kritiska.

Luftkvalitet och filtrering

Fukt och partikelföroreningar i tryckluft är de främsta orsakerna till inre korrosion och tätningsförsämring. ISO 8573-1 Klass 3 luftkvalitet (partiklar ≤ 5 µm, tryckdaggpunkt ≤ 3°C, oljekoncentration ≤ 1 mg/m³) är allmänt accepterad som en minimistandard för pneumatiska cylindrar. Att använda en korrekt FRL-enhet (filter-regulator-smörjare) på varje krets förlänger tätningens livslängd med två till tre gånger jämfört med ofiltrerade, osmorda system.

Smörjpraxis

Moderna pneumatiska cylindrar levereras ofta försmorda med fett med lång livslängd och designade för icke-smorda luftsystem. Att tillföra oljedimsmörjning till sådana cylindrar kan faktiskt spola ut det fabriksapplicerade fettet och förkorta livslängden. Kontrollera alltid med tillverkaren om luftledningssmörjning rekommenderas eller kontraindicerat för en specifik cylindermodell.

Stångtorkare och extern förorening

I dammiga eller smutsiga miljöer dras skräp som fäster vid kolvstången tillbaka in i cylindern vid varje indragningsslag, vilket fungerar som ett slipmedel på stångtätningen. Stångtorkartätningar – även kallade skrapringar – är en standardfunktion på de flesta industricylindrar men bör inspekteras och bytas ut som en del av ett förebyggande underhållsschema, vanligtvis varje 6 till 12 månader i miljöer med hög kontaminering.

Hur man väljer rätt typ av pneumatisk cylinder

Att begränsa rätt cylindertyp för en given applikation innebär att man arbetar igenom en enkel beslutsprocess baserad på funktionskrav.

1. Definiera rörelsetypen: Är den nödvändiga rörelsen linjär, kantig eller roterande? Linjär rörelse pekar på standardcylindrar, stavlösa, kompakta eller styrda cylindrar. Vinkelrörelse pekar på roterande ställdon.
2. Bestäm kraftkrav: Beräkna belastningen inklusive friktion, tröghet och eventuella vertikala gravitationskomponenter. Lägg till en säkerhetsfaktor på minst 1,5× och välj en håldiameter från tillverkarens krafttabeller.
3. Upprätta stroke: Om slaglängden är kort och utrymmet är knappt är en kompakt cylinder lämplig. Om slaglängden är lång men installationslängden är begränsad, bör en stavlös eller teleskopisk cylinder övervägas.
4. Bedöm miljöförhållanden: Extrema temperaturer, kemikalieexponering, tvättningskrav och dammnivåer påverkar alla kroppsmaterial, val av tätning och ytfinishspecifikationer.
5. Kontrollera cykelhastighet och arbetscykel: Höghastighets- och högcykelapplikationer kräver korrekt dämpning, adekvat portstorlek och potentiellt termiskt robusta tätningsblandningar för att hantera värmen som genereras av upprepad kompression.
6. Utvärdera krav på sidobelastning och momentbelastning: Om cylindern kommer att utsättas för krafter utanför axeln är en styrd cylinder eller extern linjär styrning nödvändig för att förhindra för tidigt slitage av stångtätningar och bussningar.

Genom att följa detta strukturerade tillvägagångssätt kan de flesta ingenjörer med tillförsikt specificera rätt pneumatisk cylindertyp och storlek vid första försöket, och undviker kostsamma omkonstruktioner och ersättningscykler senare i projektet.
