Vakuumgenerator i VY-serien Leverantörer

Hem / Produkter / Vakuumkomponenter / Kombinerad vakuumgenerator / Vakuumgenerator i VY-serien

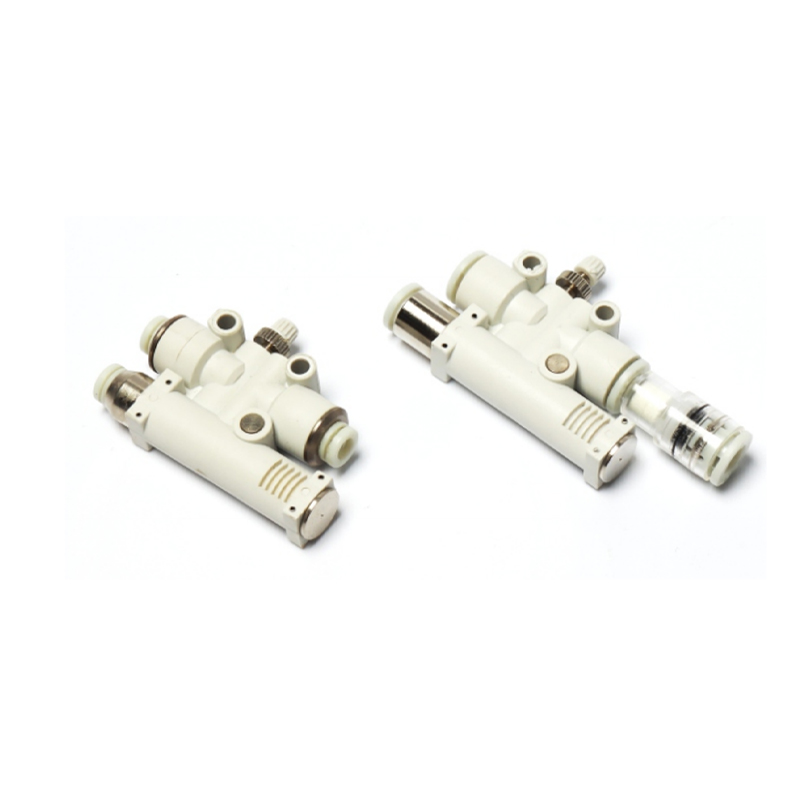

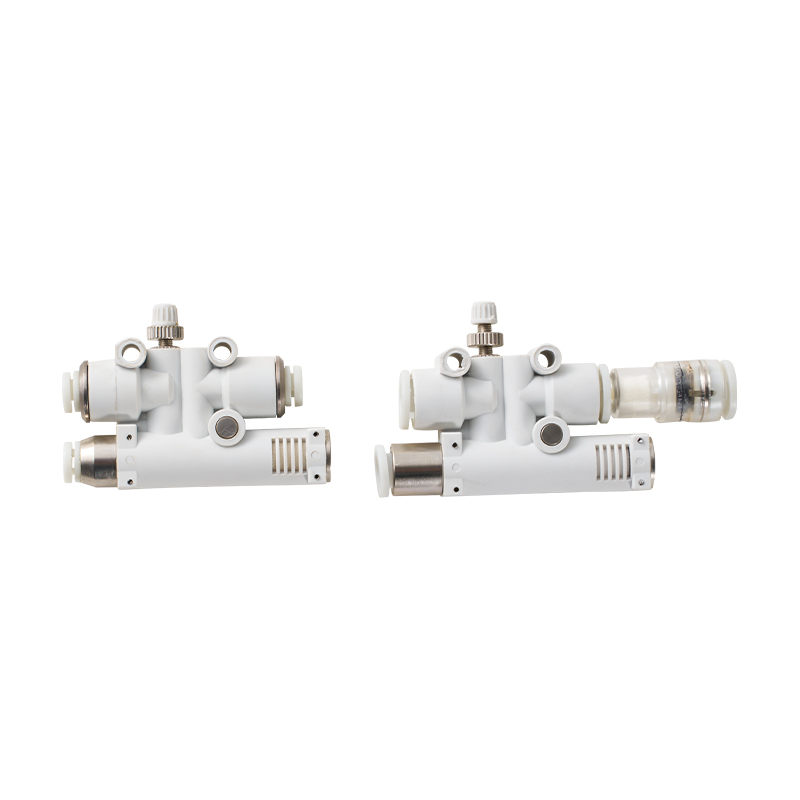

Vakuumgenerator i VY-serien Vakuumgenerator i VY-serien
  • Vakuumgenerator i VY-serien
  • Vakuumgenerator i VY-serien
Kombinerad vakuumgenerator

Vakuumgenerator i VY-serien

1. Jämfört med konventionella vakuumgeneratorer med magnetventiler fokuserar denna produkt mer på kostnadseffektivitet.
2. Destruktionsprocessen genereras medan utstötningsanordningen stoppar luftintaget för att säkerställa fungerande frigöring. Jämfört med konventionella oberoende utstötningsanordningar kan höghastighetscirkulation uppnås genom att ladda avstängningsventilen.
3. Denna produkt är liten i storlek och lätt i vikt, vilket gör att den kan installeras i slutet av utmatningsanordningens vakuumkrets.
4. Destruktionsmekanismen kan integreras med utkastningsanordningen. Genom att öppna och stänga lufttillförseln till enheten kan utrustningen förvandlas helt från vakuumgenerering till vakuumutlösning

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：ZK2A-serien vakuumgenerator
  • Vätska Luft
    Tryckområde (0,3 till 0,7 MPa)
    Märktryck H, L: (0,5 MPa)/E: (0,35 MPa)
    Drifttemperaturområde 41 till 122°F (5 till 50°C)
    Smörjning Inga krav

    Specifikationer för vakuumfiltrering
    Vätska Luft
    Tryckområde -29,5 till 0 inHg (-100 till 0 kPa)
    Filternoggrannhet 10 μm
    Temperaturområde 32 till 140°F (0 till 60°C) (ingen frysning)
    Filterområde Storlek 44: 0,8 cm² / Storlek 66: 1,1 cm²

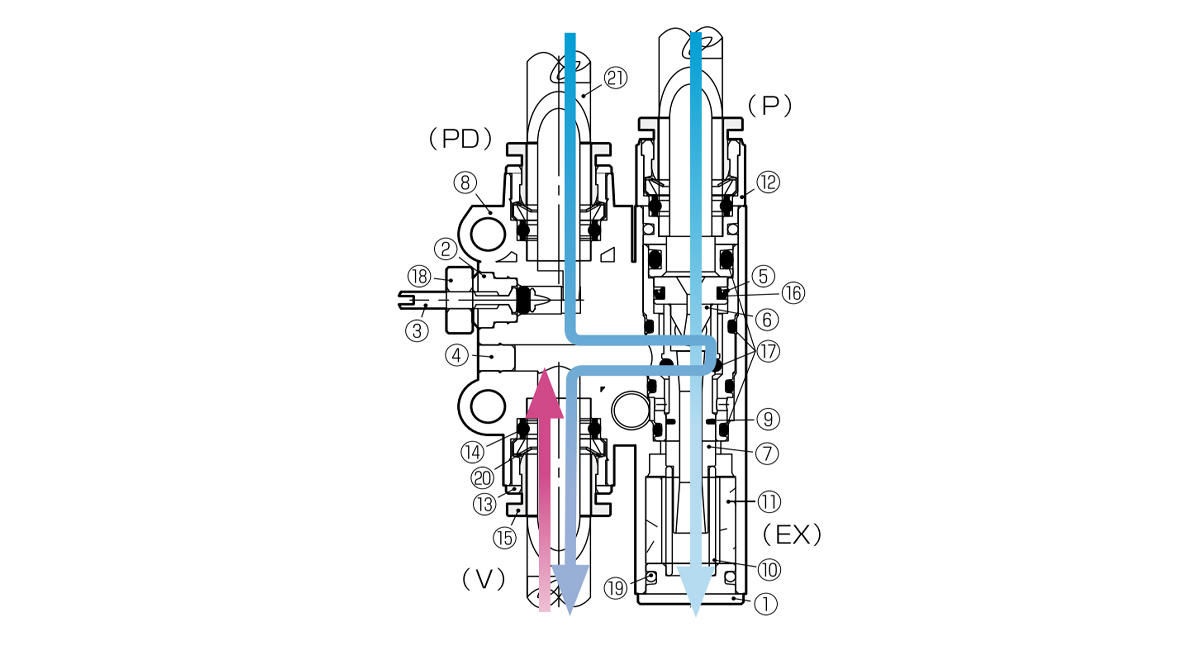

  • Nej. Del Nickel
    ① Ändplugg Nickelpläterad koppar
    ② Ventilhus Nickelpläterad koppar
    ③ Justeringsnål Rostfritt stål
    ④ Plugg Nickelpläterad koppar
    ⑤ Ärm Nickelpläterad koppar
    ⑥ Munstyckskolv Nickelpläterad koppar
    ⑦ Diffusoraxel Nickelpläterad koppar
    ⑧ Plastkropp PBT
    ⑨ Axeltätningsgummi Naturgummi
    ⑩ Diffusor tätning gummi Rostfritt stål
    ⑪ Ljuddämpare element Polyvinylalkohol formaldehyd
    ⑫ Kopparskal En
    ⑬ Styrring Nickelpläterad koppar
    ⑭ Elastisk ärm Nitrilgummi
    ⑮ Frigöringsring Bensinstation
    ⑯ Y tätningsgummi Nitrilgummi
    ⑰ O-ring Nitrilgummi
    ⑱ Låsmutter Aluminium
    ⑲ Fjäderstift Rostfritt stål
    ⑳ Lås klo Rostfritt stål
    ㉑ Luftrör Polyuretan, nylon etc.

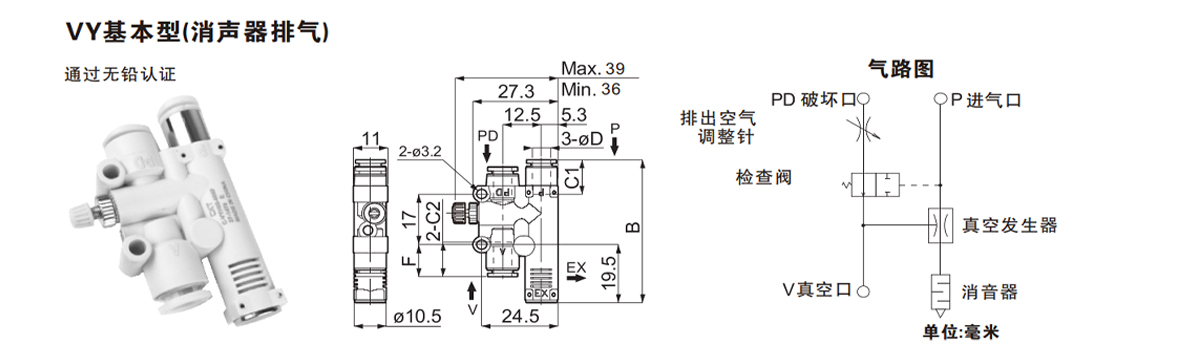

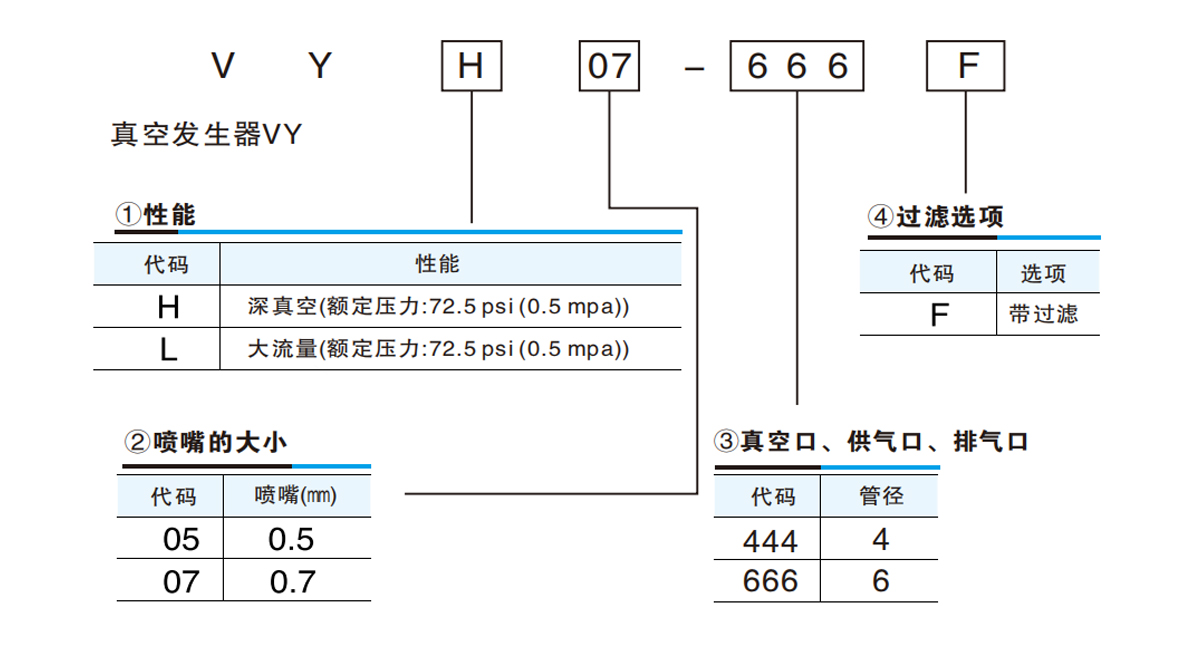

    Modellll Rördiameter ØD B F C1 C2 Munstycksdiameter Nominellt tryck (MPa) Vakuum (-kPa) Inandningsflöde (L/min) Förbrukning (L/min) Vikt (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

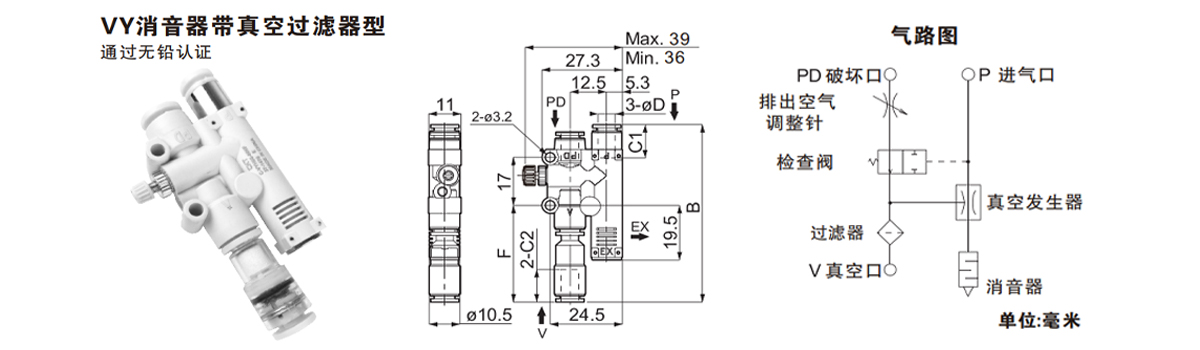

    Modellll Rördiameter ØD B F C1 C2 Munstycksdiameter Nominellt tryck (MPa) Vakuum (-kPa) Inandningsflöde (L/min) Förbrukning (L/min) Vikt (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Enhet: mm

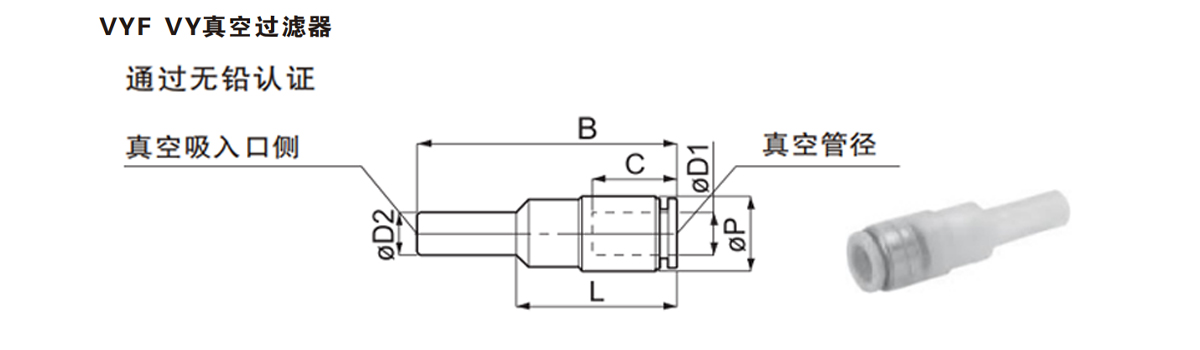

    Modellll Rör 0.D. ØD1 Anslutning O.D. ØD2 B L C ØP Vikt (g) Filterarea (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

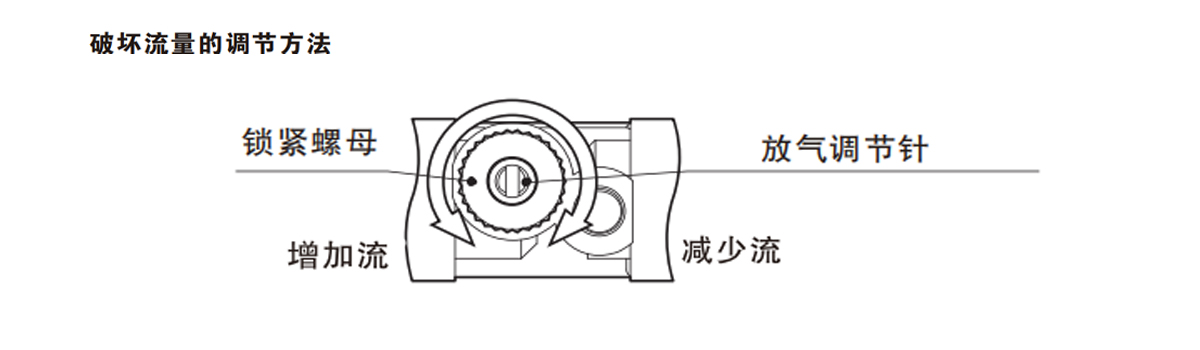

    När du justerar flödet, vrid justeringsnålen medurs för att minska flödet och moturs för att öka flödet. När inställningen är klar, se till att låsa muttern.

    Vakuumgenerator V
    1. Jämfört med konventionella vakuumgeneratorer med magnetventiler lägger denna produkt större vikt vid kostnadseffektivitet.
    2. Det genererar en destruktionsprocess medan utstötningsanordningen stoppar luftintaget, vilket säkerställer att arbetet frigörs. Jämfört med konventionella oberoende utstötningsanordningar kan höghastighetscykling uppnås genom att ladda en avstängningsventil.
    3. Denna produkt är kompakt i storlek och lätt, vilket gör att den kan installeras i slutet av utmatningsanordningens vakuumkrets.
    4. Avbrottsmekanismen kan integreras med utstötningsanordningen. Genom att styra tillförseln av luft till enheten kan utrustningen helt övergå från vakuumgenerering till vakuumutlösning.

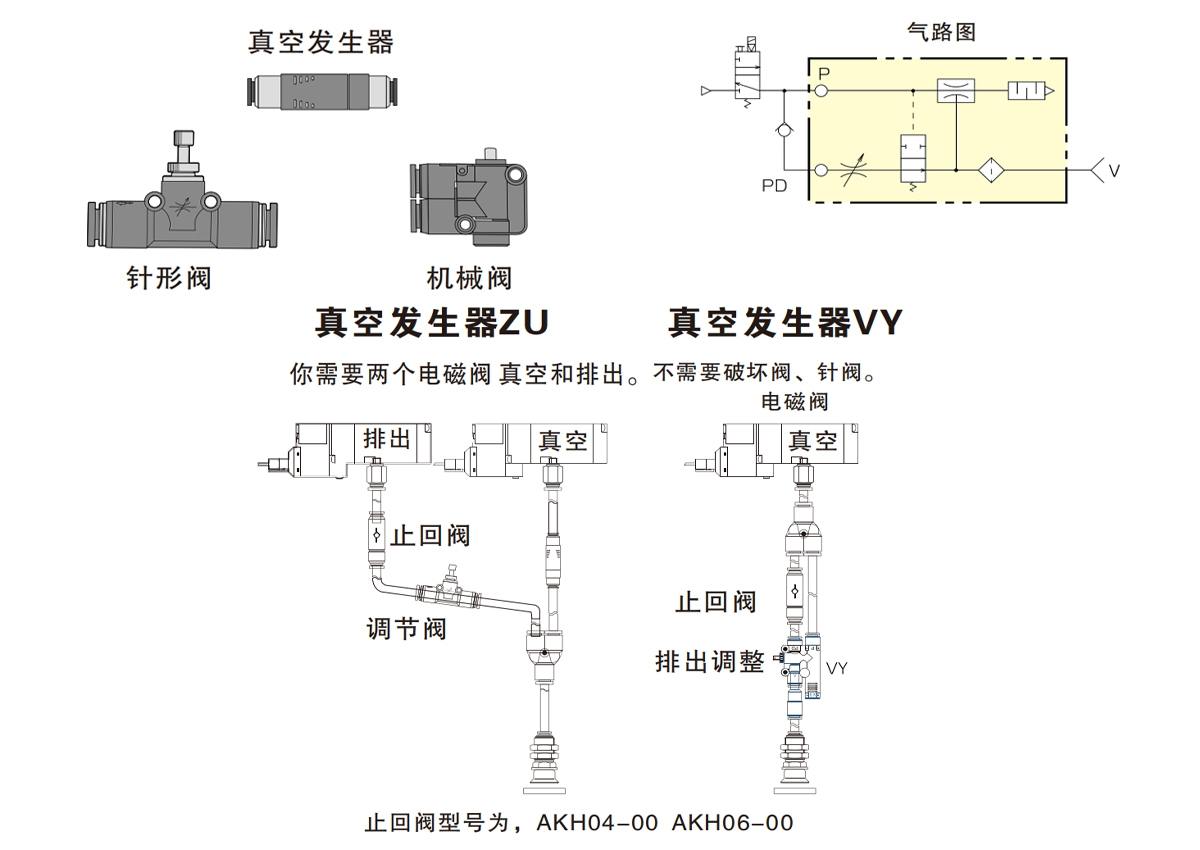

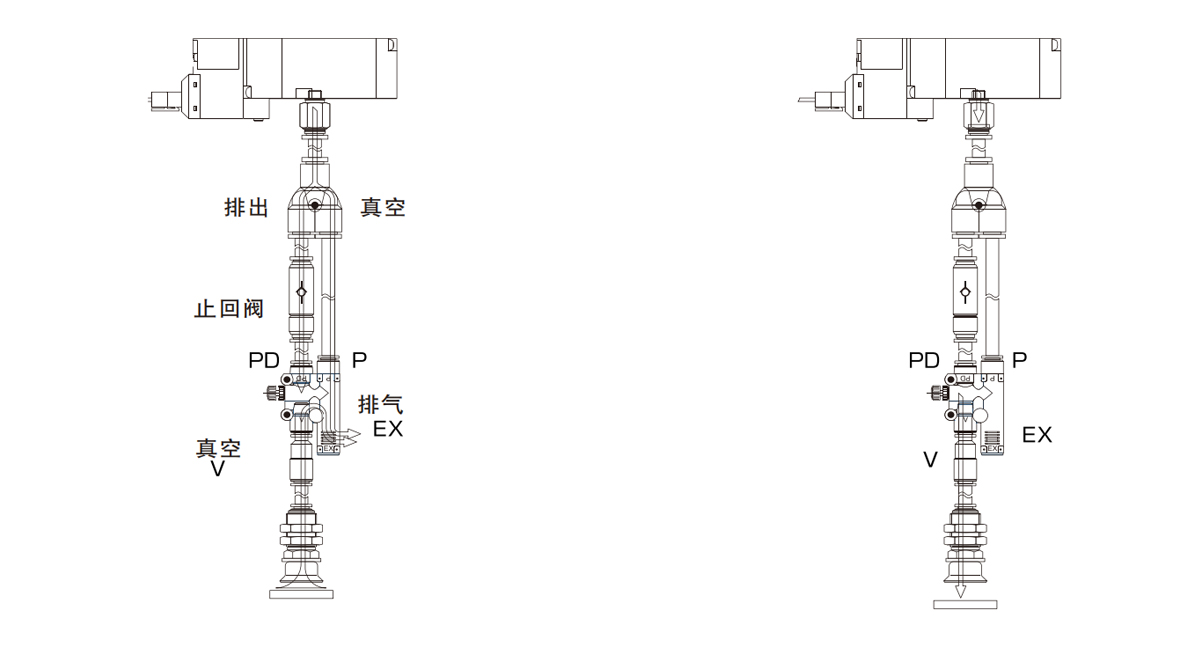

    1. Anslut P-porten och PD-porten till backventilen (säljs separat).
    2. Det kvarvarande trycket mellan backventilen och PD-porten blir blåsluft.
    3. Flödeshastigheten för blåsluften justeras med utlösningsnålen.
    4. Blåsluftstiden kan styras av längden på röret mellan backventilen och PD-porten.
