Kombinerad vakuumgenerator

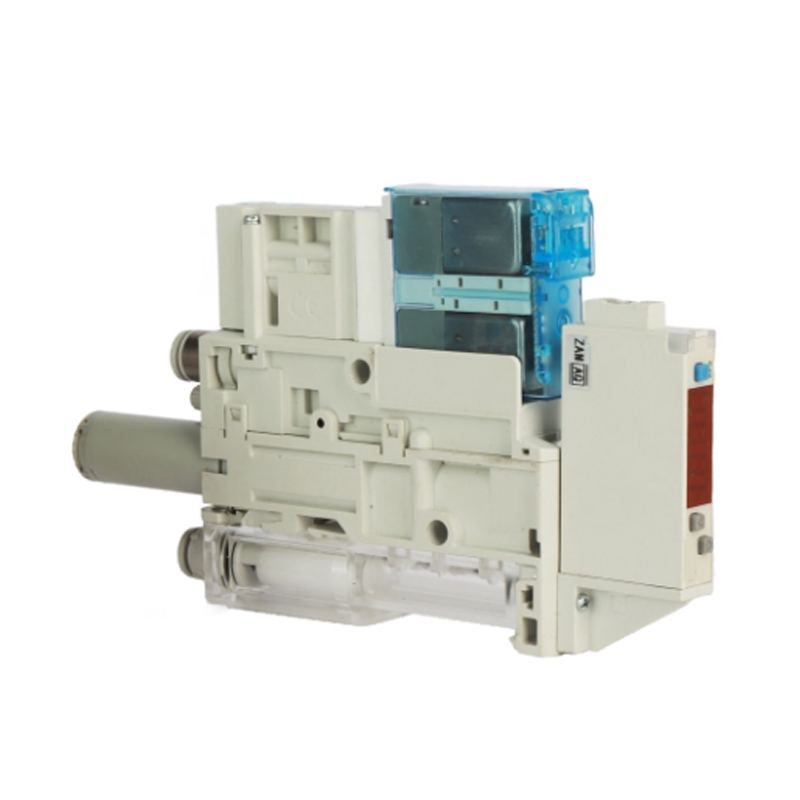

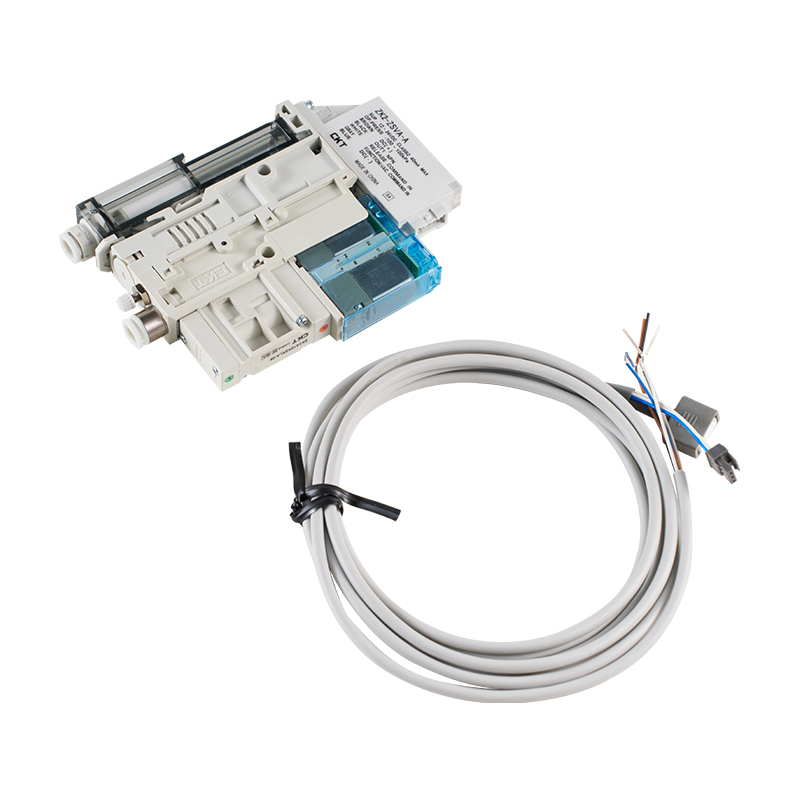

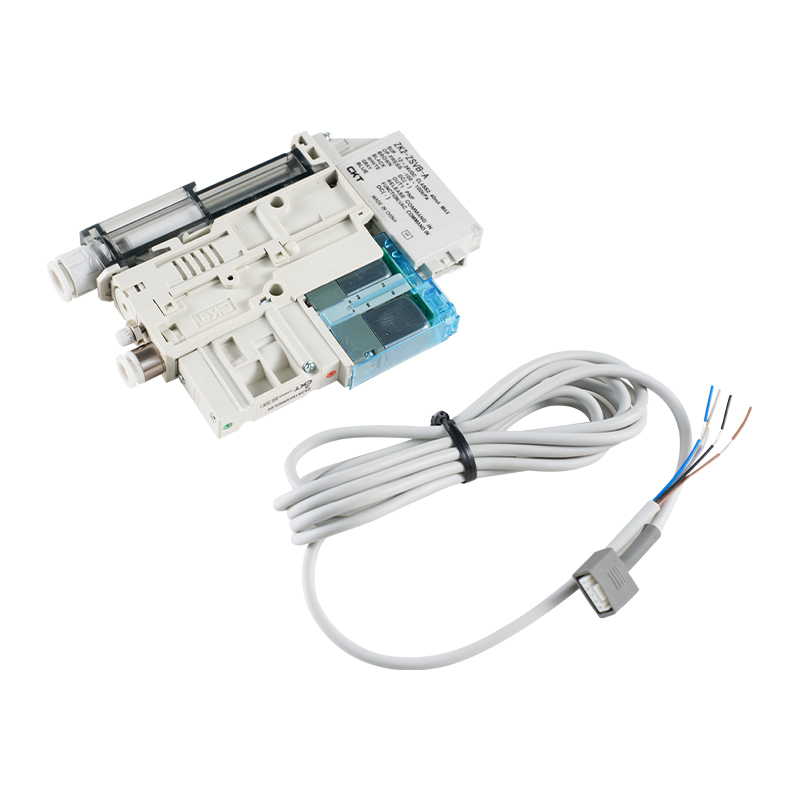

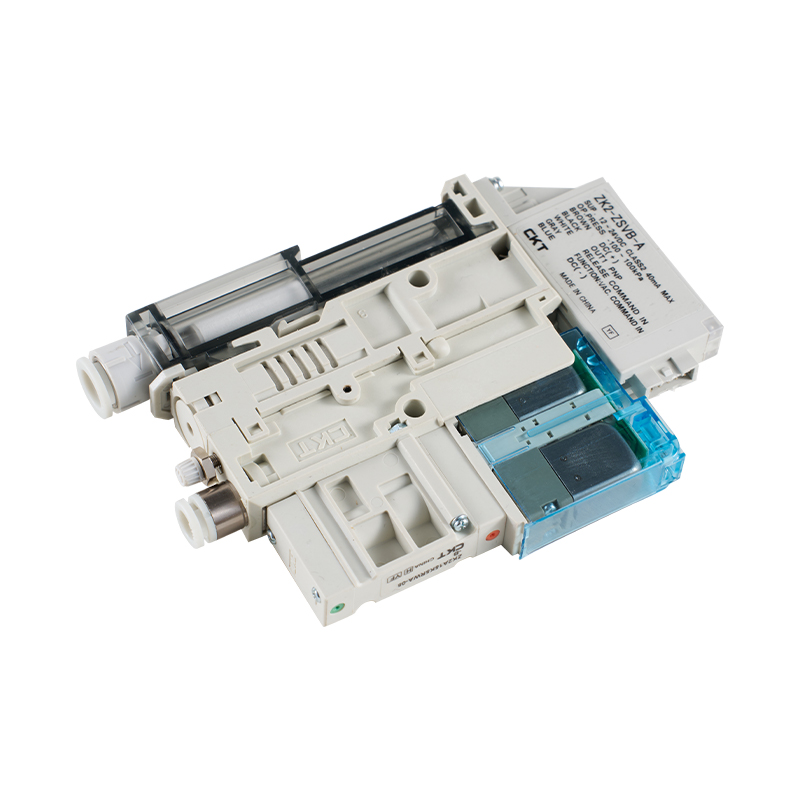

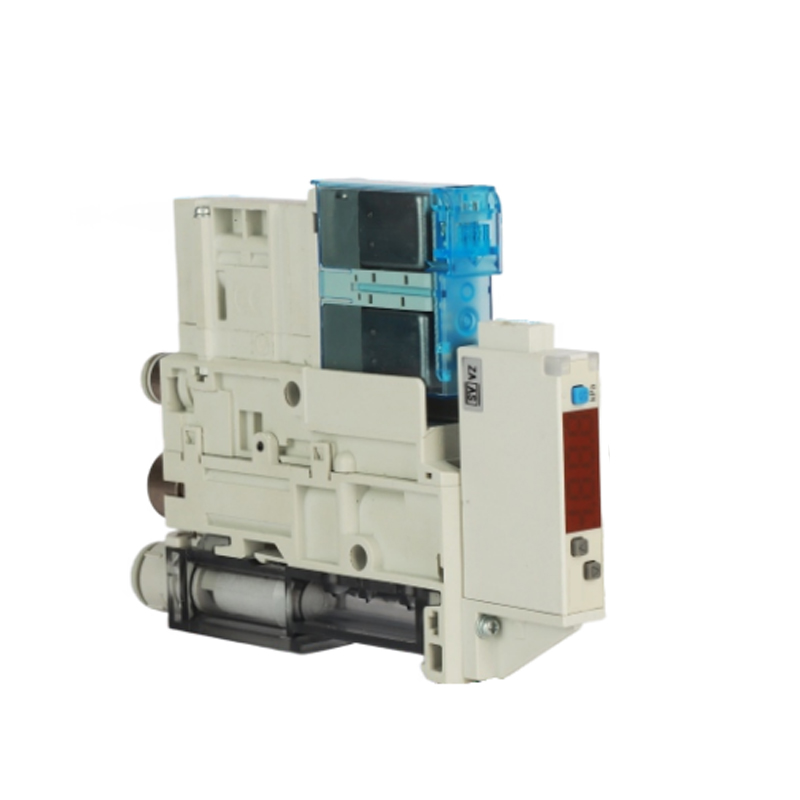

ZK2A-serien vakuumgenerator

ZK2A Series Vacuum Generator är en integrerad vakuumgenereringslösning designad för effektiv materialadsorption och hantering i industriella automationsscenarier. Dess kompakta struktur integrerar vakuumgenerering, statusövervakning och luftflödeskontrollfunktioner, och uppnår snabb vakuumetablering och frigöring genom Venturi-principen, som är lämplig för stabila greppbehov för en mängd olika lätta till medelstora laster.

Kärnfunktioner
1. Effektiv design för gasförbrukning: Optimera interna flödeskanaler för att minska tryckluftsförbrukningen, balansera energiförbrukning och sugprestanda
2. Modulärt gränssnitt: Standard gas- och elektriska gränssnitt stöder snabb integrering i änden av robotarmen eller verktygsrörledningen
3. Statusåterkopplingsmekanism: Den inbyggda vakuumavkänningsporten kan anslutas till en extern tryckbrytare för att övervaka adsorptionsstatusen i realtid
4. Anti-föroreningsstruktur: Designen utan rörliga delar minskar felfrekvensen och anpassar sig till komplexa arbetsförhållanden som damm och skräp
5. Flerstegs vakuumkonfiguration: Tillhandahåll olika varianter av halsspecifikation för att möta differentierade flödes- och vakuumkrav
6. Kompakt förpackning: Det integrerade skalet minskar externa röranslutningar, förenklar installationsutrymmet och underhållskomplexiteten

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Vakuumgenerator i VY-serien
NÄSTA：ZK2-serien vakuumenhet/vakuumgenerator
  • Modelll (standardmodell för strömbrytare) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nominellt tryckområde 0~-101 kPa -100~100kPa
    Ställ in tryckområde, visa tryckområde 10~-105kPa -105~105kPa
    Tryckmotstånd 500 kPa
    Minsta inställningsenhet 0,1 kPa
    Strömförsörjningsspänning DC 12–24 V ±10 %, puls (p-p) mindre än 10 % (med omvänd anslutningsskydd)
    Nuvarande förbrukning Under 40mA
    Switch utgång Utdataformat NPN eller PNP kollektor öppen krets 2 utgångar (valbar)
    Maximal belastningsström 80mA
    Maximal pålagd spänning 28V (när NPN-utgång)
    Restspänning Under 2V (när belastningsströmmen är 80mA)
    Svarstid Mindre än 2,5 ms (vid användning av anti-oscillationsfunktionen: välj 20, 100, 500, 1000 eller 2000 ms)
    Kortslutningsskydd Har
    Repeterbarhet ±0,2 % F.S. ±1 siffra
    Fördröjning Fördröjning mode Variabel från 0 Note)
    Jämförelseläge för övre och nedre gräns
    Visningsläge 31/2-siffrig 7-segments LED 1-färgsdisplay (röd)
    Visningsnoggrannhet ±2 % av full skala ±1 siffra (vid en omgivningstemperatur på 25 ± 3°C)
    Åtgärdsindikatorlampa När strömbrytarens utgång är PÅ lyser lampan. OUT1: grön OUT2: röd
    Miljöbeständig Skyddande struktur IP40
    Temperaturområde Lagringsförhållanden: -10 till 60°C (ingen kondens, ingen frysning)
    Fuktighetsområde Under drift och lagring: 35–85 % RH (ingen kondensering)
    Tål spänning AC1000V 1 minut Mellan laddningsenhet och hölje
    Isolationsmotstånd 50 MΩ eller högre (DC 500 V megohm) mellan laddningsenheten och höljet
    Temperaturegenskaper ±2 % F.S. (baserat på en omgivningstemperatur på 25°C)
    Tråd Oljebeständig etengummiisolerad kabel, 5 kärnor, 0,35 mm², 2 m Ledarens tvärsnittsarea: 0,15 mm² (AWG 26) Ytterdiameter isolering: 1,0 mm
    Obs: När trycket fluktuerar runt det inställda värdet kommer oscillation att uppstå om hysteresen inte är inställd över fluktuationsområdet.

    Vakuumtryckvakt med energisparfunktion
    Model ZK2-ZSV□□□-A
    Nominellt tryckområde -100~100kPa
    Ställ in tryckintervall -105~105kPa
    Tryckmotstånd 500 kPa
    Minsta inställningsenhet 0,1 kPa
    Strömförsörjningsspänning DC 12–24 V ±10 % puls (p-p) mindre än 10 % (med omvänd anslutningsskydd)
    Nuvarande förbrukning Under 40mA
    Switch utgång Utdataformat NPN eller PNP öppen kollektor OUT1: Allmänt: OUT2: För ventilstyrning
    Maximal belastningsström 80mA
    Maximal pålagd spänning DC26,4V
    Restspänning Under 2V (när belastningsströmmen är 80mA)
    Svarstid Mindre än 2,5 ms (vid användning av anti-oscillationsfunktionen: välj 20, 100, 500, 1000 eller 2000 ms)
    Kortslutningsskydd Har
    Repeterbarhet ±0,2 % F.S. ±1 siffra
    Fördröjning Fördröjning mode Variabel från 0 Note)
    Visningsläge 31/2-siffrig 7-segment LED-färgdisplay (röd)
    Visningsnoggrannhet ±2 % av full skala ±1 siffra (vid en omgivningstemperatur på 25 ± 3°C)
    Åtgärdsindikatorlampa När strömbrytarens utgång är PÅ lyser lampan. OUT1: grön OUT2: röd
    Miljöbeständig Skyddande struktur IP40
    Drifttemperaturområde 5~50℃
    Tål spänning AC1000V 1 minuts laddningsenhet och hölje
    Isolationsmotstånd 50 MΩ eller högre (DC 500 V megohm) mellan laddningsenheten och höljet
    Temperaturegenskaper ±2 % F.S. (vid 25°C inom driftstemperaturintervallet 5 till 50°C)
    Tråd 5-ledarkabel Ø3,5, 2m Ledarens tvärsnittsarea: 0,15 mm² (AWG26) Ytterdiameter isolator: 1,0 mm
    Obs: När trycket fluktuerar runt det inställda värdet kommer oscillation att uppstå om hysteresen inte är inställd över fluktuationsområdet.

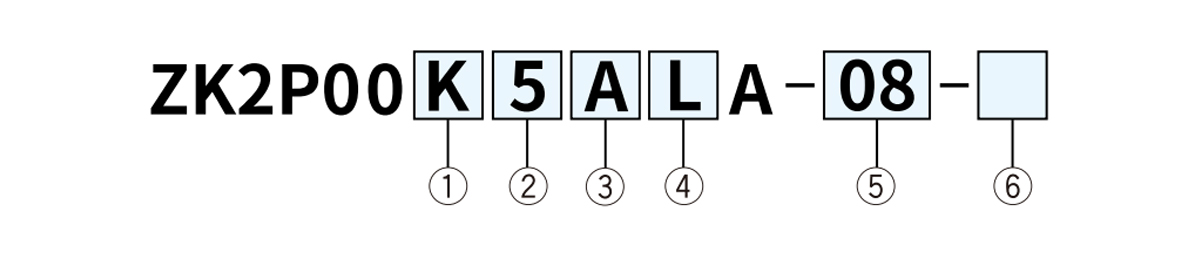

  • ①Kombination av matningsventil och brottventil ③ Vakuumtryckvakt, trycksensor
    Mark Tillförselventil Destruktionsventil Mark Typ Tryckområde
    [kPa]     		Specifikationer
    N.C. Självförsörjande N.C. NPN PNP Enhetskonvertering
    Funktion Not 3)
    K ● - ● 2 utgångar
    R - ●Anmärkning 2) ● A Vakuum tryckvakt 0~-101 ● - ●
    Notera 1) Ställ in en brottventil eller atmosfärisk insugningsventil i mitten av vakuumröret.
    Obs 2) När den är aktiverad i 20 ms eller längre, bibehålls vakuumgenereringsläget, och när sprickventilen aktiveras stoppas vakuumet.     		B ● - Ingen (SI-enhet fast)
    C - ● ●
    ② Märkspänning (matningsventil, brottventil) D - O Ingen (SI-enhet fast)
    Mark Spänning E -100~100 ● - ●
    5 DC24V F ● - Ingen (SI-enhet fast)
    H - ● ●
    6 DC12V J - ● Ingen (SI-enhet fast)
    Specifikationen utan enhetsomvandling är fast vid kPa.
    ④ Pluggspecifikationer (tillförselventil, brottventil, vakuumtryckbrytare ⑤ Vakuum (V) passage
    Mark Tillförselventil ·Destruction valve used 300 mm(plug assembly) Not 4) 2m (kopplad med stickpropp) för vakuumtryckvakt 3m (tråd integrerad) används i trycksensorkomponenter Mark Vakuum (V) port
    L ● ● 06 Ø 6
    L1 Inga ● 08 Ø 8
    L2 ● Inga

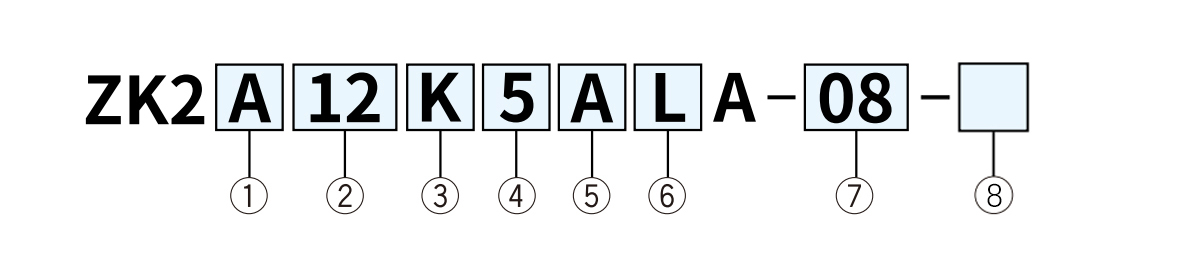

    ② Munstycksdiameter ④ Märkspänning (matningsventil, brottventil) ⑤ Vakuumtryckvakt/tryckgivare
    Mark Munstycksdiameter Mark Spänning Mark Typ Tryckområde
    [kPa]     		Specifikationer
    07 Ø 0.7 5 DC24V NPN PNP Med enhetsomvandlingsfunktion Not 4)
    10 Ø 1.0 2 utgångar
    12 Ø 1.2 6 DC12V A Vakuum tryckvakt 0~-101 ● - ●
    15 Ø 1.5 B ● — Ingen (SI-enhet fast)
    C — ● ●
    D - ● Ingen (SI-enhet fast)
    ③ Kombination av matningsventil och brottventil E -100–100 ● — ●
    Mark Tillförselventil Destruktionsventil F ● — Ingen (SI-enhet fast)
    N.C. Självbevarande typ N.C. H — ● ●
    K ● ● J — ● Ingen (SI-enhet fast)
    R - ● Not 3) ● K Vakuum tryckvakt with energy-saving function -100–100 ● - ●
    Obs 3) När den är aktiverad i 20 ms eller längre, bibehålls vakuumgenereringsläget, och när destruktionsventilen aktiveras stannar vakuumet. Q ● -
    —     		Ingen (SI-enhet fast)
    R — ● ●
    S - ● Ingen (SI-enhet fast)
    ⑥ Pluggspecifikationer (matningsventil, brottventil, vakuumtryckbrytare)
    Mark Tillförselventil, rupture valve used 300 mm (plug assembly) Not 5) 2m (kopplad med stickpropp) används för vakuumtryckvakt ⑦ Vakuum (V) port
    L ● ● Mark Vakuum (V) port
    L1 Inga ● 06 Ø 6
    L2 ● Inga 08 Ø 8
    W Med energisparfunktion Används i vakuumtryckomkopplare

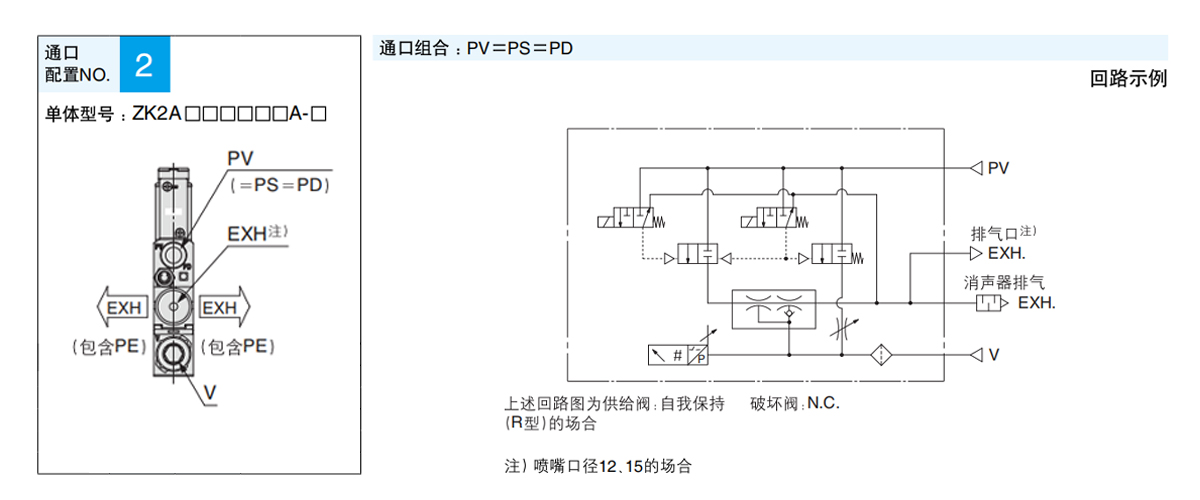

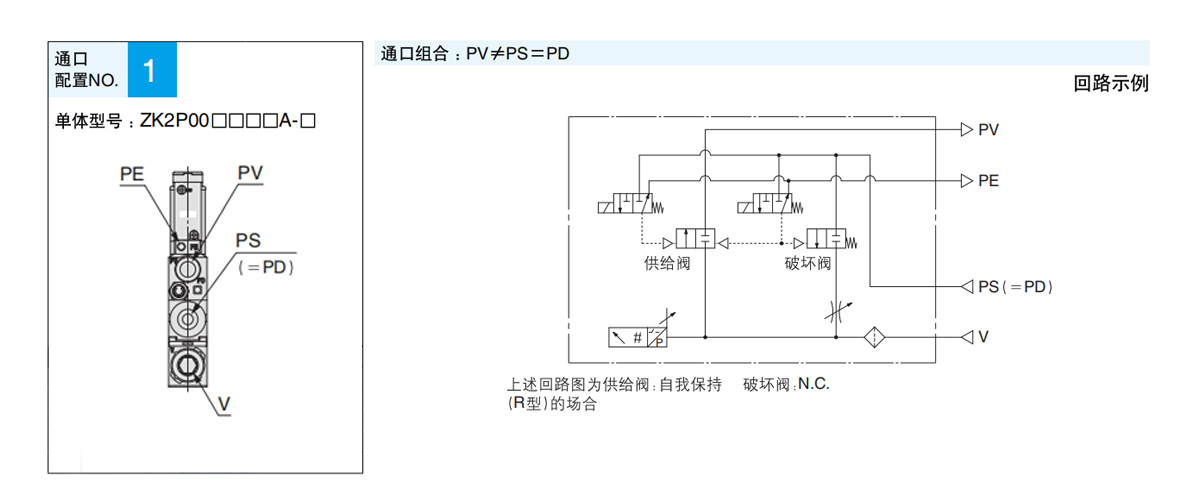

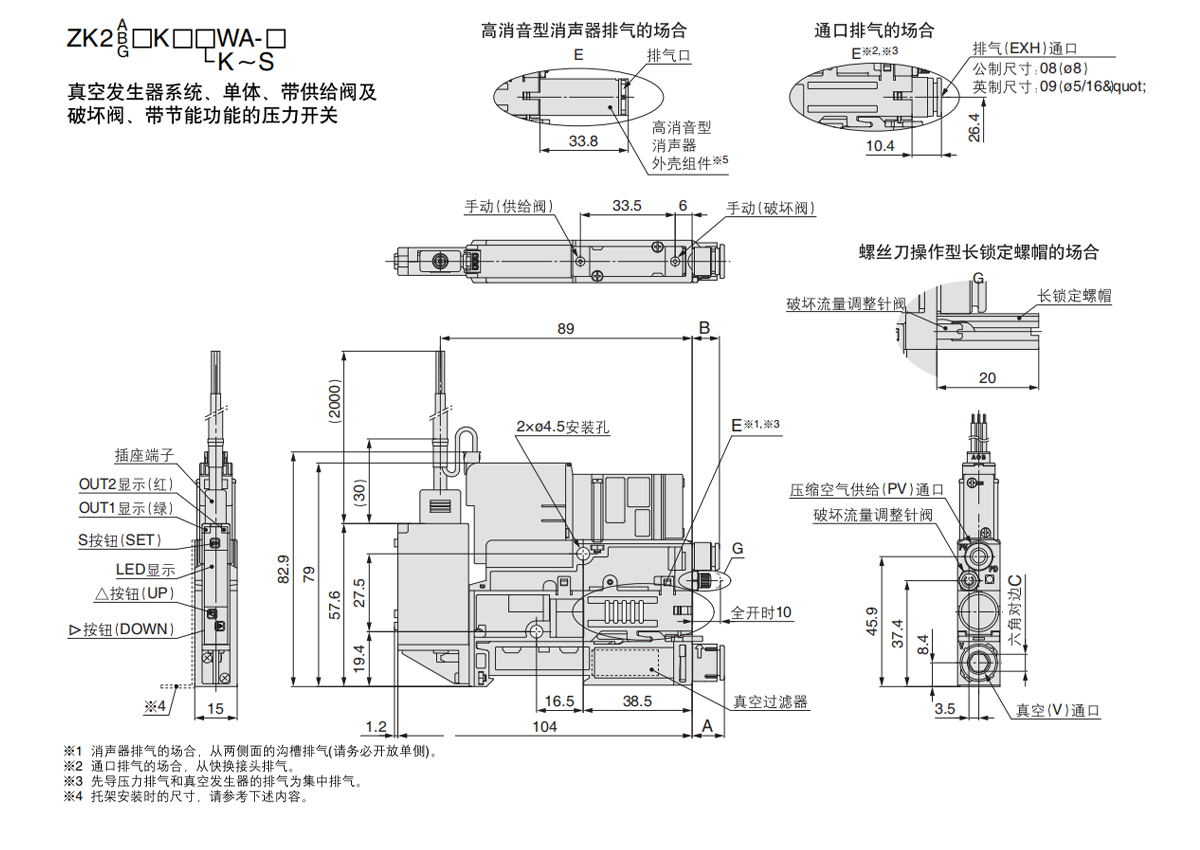

  • V-typ öppning A C PV anslutningstyp B
    Metriska mått 06 Ø6 8.25 4 Metriska mått 06 06 9.7
    08 08 11.4 6
    Imperialistiska mått 07 01/4" 9.7 4.76 Imperialistiska mått 07 01/4" 12.3
    09 05/16" 11.4 6

    V-typ öppning A C PV anslutningstyp B
    Metriska mått 06 06 8.25 4 Metriska mått 06 Ø6 9.7
    08 08 11.4 6
    Imperialistiska mått 07 01/4" 9.7 4.76 Imperialistiska mått 07 01/4" 12.3
    09 Ø5/16" 11.4 6

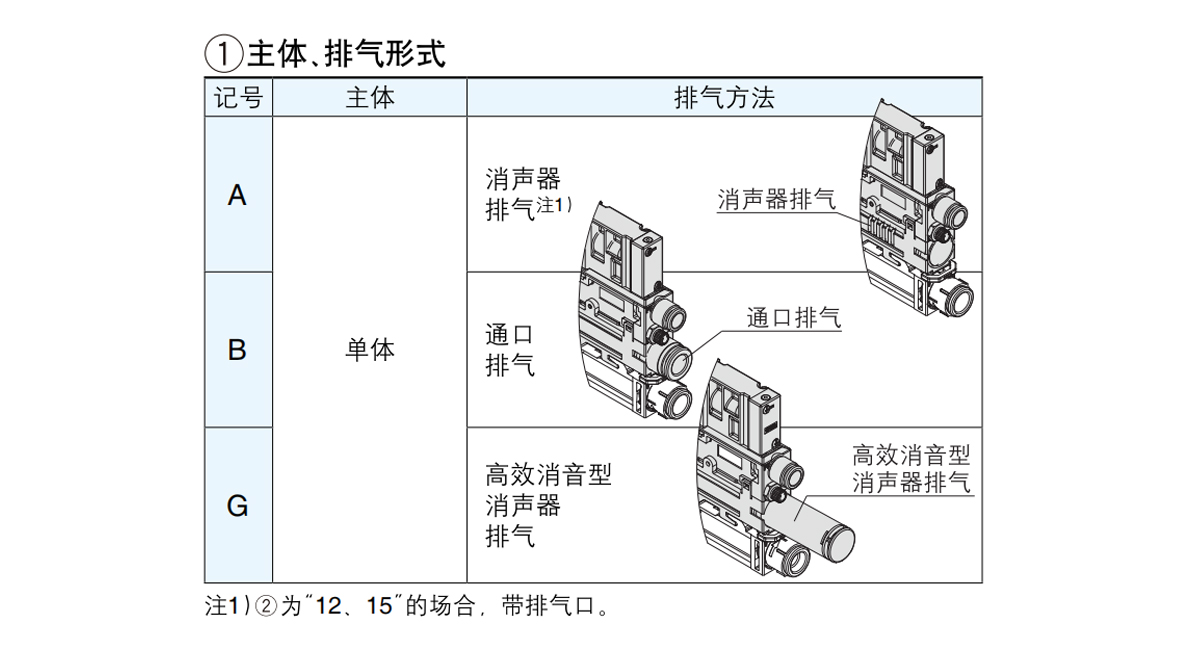

    System Vakuumpump
    Huvudtyp Enkel enhet
    Avgasmetod Ingen ljuddämpare
    Exempel på användningar, syften etc. av denna specifikation Vakuumnivå -
    Avgas -
    Bryttryck Samma tryck som PS

    System Vakuumgenerator
    Huvudtyp Enkel enhet
    Avgasmetod Ljuddämpare avgas
    Exempel på användningar, syften etc. av denna specifikation Vakuumnivå -
    Avgas Utsläpp inom driftsmiljön
    Bryttryck Samma som PV-tryck

    System Vakuumgenerator
    Huvudtyp Enkel enhet
    Avgasmetod Öppna avgasrör
    Exempel på användningar, syften etc. av denna specifikation Vakuumnivå -
    Avgas Kräver separat avgas efter rördragning
    Bryttryck Samma som PV-tryck

    System Vakuumgenerator
    Huvudtyp Enkel enhet
    Avgasmetod Ljuddämpare med hög ljuddämpning
    Exempel på användningar, syften etc. av denna specifikation Vakuumnivå -
    Avgas Utsläpp inom driftsmiljön
    Bryttryck Samma som PV-tryck
