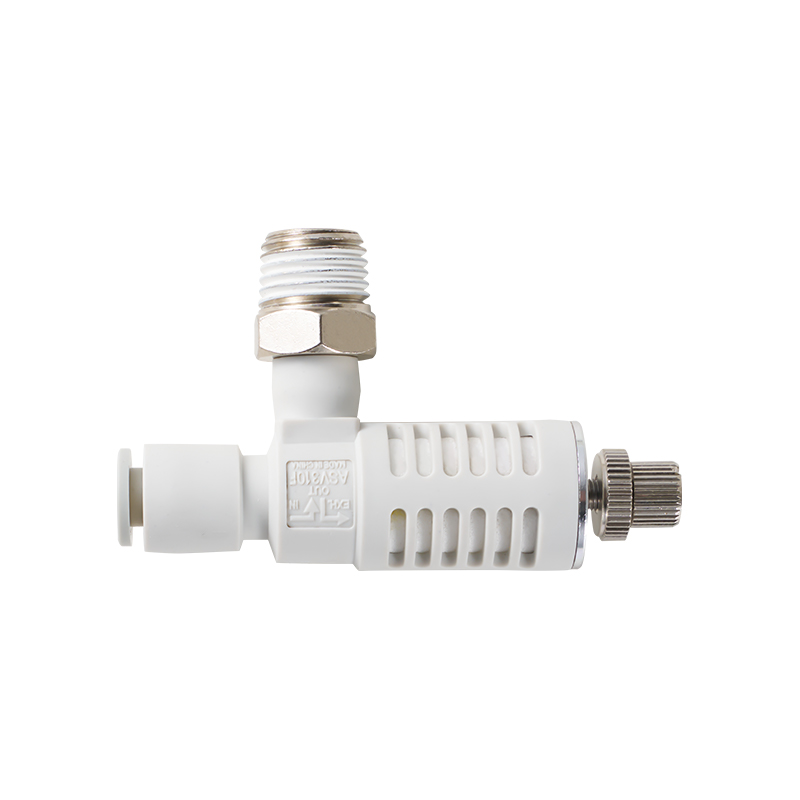

Snabbavgasventil i ASV-serien
  • Snabbavgasventil i ASV-serien
Flödeskontrollventil/kontrollventil

Snabbavgasventil i ASV-serien

ASV-seriens snabbavgasventil är en speciell ventil som används för att påskynda avgasprocessen för ställdonet i det pneumatiska systemet. Det förkortar återställningstiden för cylindern eller den pneumatiska komponenten genom att optimera avgasvägen och förbättrar systemets dynamiska prestanda.

Kärnfunktioner
Optimering av avgasväg

Etablera en lågresistanskanal direkt till atmosfären för att säkerställa obehindrad tryckavlastning av gasen i ställdonets inre hålighet och eliminera åtgärdsfördröjningen orsakad av mottryck.


Integrerad funktionell design

Den enkla ventilkroppen integrerar de dubbla funktionerna för avledning av insugstryckskillnad och snabb utblåsning, utan behov av externa komplexa styrkretsar, vilket förenklar systemstrukturen.


Anpassningsförmåga till arbetsvillkor

Den interna dynamiska balansstrukturen anpassar sig till lufttrycksfluktuationer och upprätthåller stabila avgasegenskaper under frekventa start-stopp- eller lastmutationsförhållanden.


Systemeffektivisering

Genom att förkorta avgascykeln och minska utrustningens tomgångstid förbättras indirekt cykelhastigheten och energiutnyttjandeeffektiviteten för den pneumatiska utrustningen.


Felreducerande mekanism

Växla automatiskt till frånluftsläge när lufttillförseln avbryts för att undvika okontrollerbar förskjutning av ställdonet på grund av resttryck.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：AK-serien backventil
NÄSTA：ASP-serien hastighetsreglerventil med pilotstyrd backventil

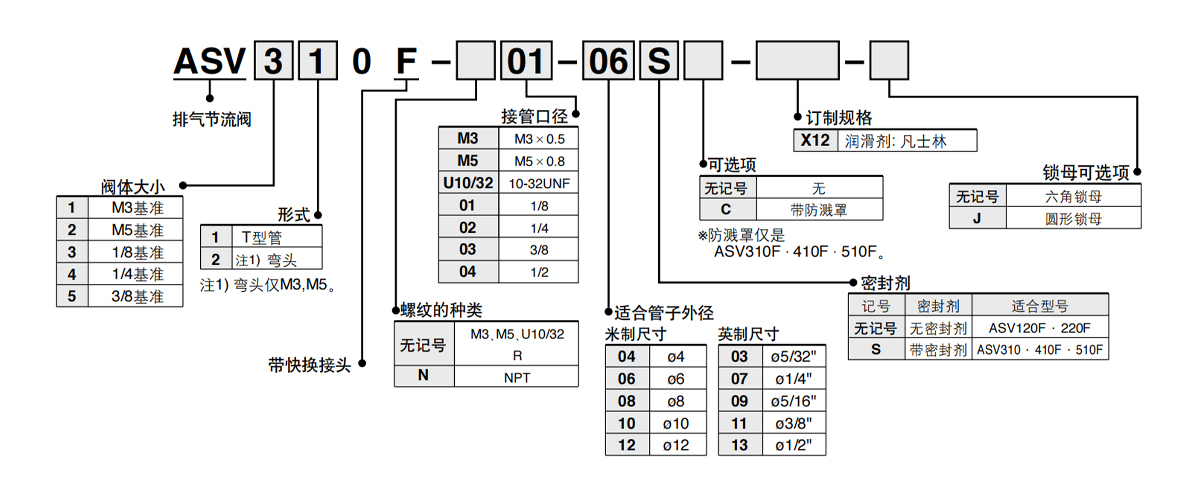

  • Modell ASV120F ASV220F ASV310F ·410F ASV510F
    Använd vätska Luft
    Garanterat tryckmotstånd 1,5 MPa
    Maximalt drifttryck 1 MPa
    Lägsta drifttryck 0,1 MPa
    Omgivningstemperatur och vätsketemperatur -5 till 60°C (men inte fryst)
    Not 1 Lämpligt rörmaterial Nylon, mjuk nylon, polyuretan
    Valfritt Cirkulär låsmutter Med stänkskydd, rund låsmutter
    Notera 1) Var uppmärksam på det maximala arbetstrycket för mjuk nylon och polyuretan.

    Snabbavgasventil och avgasgasventil integrerad. Kan användas för höghastighetsdrift av cylindrar.
    ●Ungefär 2 gånger den effektiva tvärsnittsarean (jämfört med varvtalsreglerventiler)
    Motsvarande modeller: ASV310F, 410F, 510F
    ● Utrustad med ljuddämpare och snabbkoppling
    ● Flamskyddande hartsventilkropp är standard (UL-specifikation V-0)
    Motsvarande modeller: ASV310F, 410F, 510F
    ● Alla mässingsdelar är elektrolytiskt nickelpläterade

  • Modell Övertagande diameter Lämplig för rörets ytterdiameter (mm) Ljudhastighetsflöde dm³/(s ·bar) Kritiskt tryckförhållande
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-UT UT-EXH IN-UT UT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

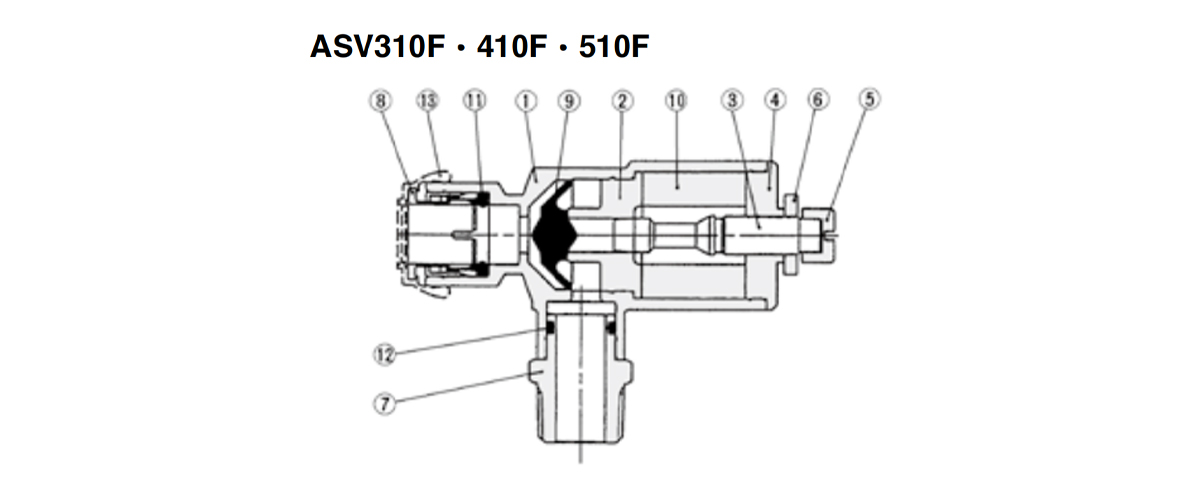

  • Komponenter
    Nummer Delnamn Material Obs
    1 Ventilhus A PBT
    2 Ventilhus B Mässingsnot 1) Elektrolös nickelplätering
    3 Ventilsätesring Mässing Elektrolös nickelplätering
    4 Tystnadsmaterial PVA svamp
    5 Handratt PBT M3 typ: Mässing strömlös nickelplätering
    6 Nålventil Mässing Elektrolös nickelplätering
    7 Nålventil guide seat Mässing Elektrolös nickelplätering
    8 Låsmutter Stålnot 3) Zinkkromat Obs 2)
    9 Ventilkärna HNBR
    10 Tätningsstycke NBR
    11 Separeringsring POM
    12 Tätningsdyna Rostfritt stål/NBR M3-typ är PVC
    13 Släpp hylsan -
    14 O-ring NBR
    15 O-ring NBR
    Obs 1) M3 type is made of stainless steel.
    Obs 2) Round lock nuts are electroplated with nickel.
    Obs 3) Round lock nuts are made of brass.

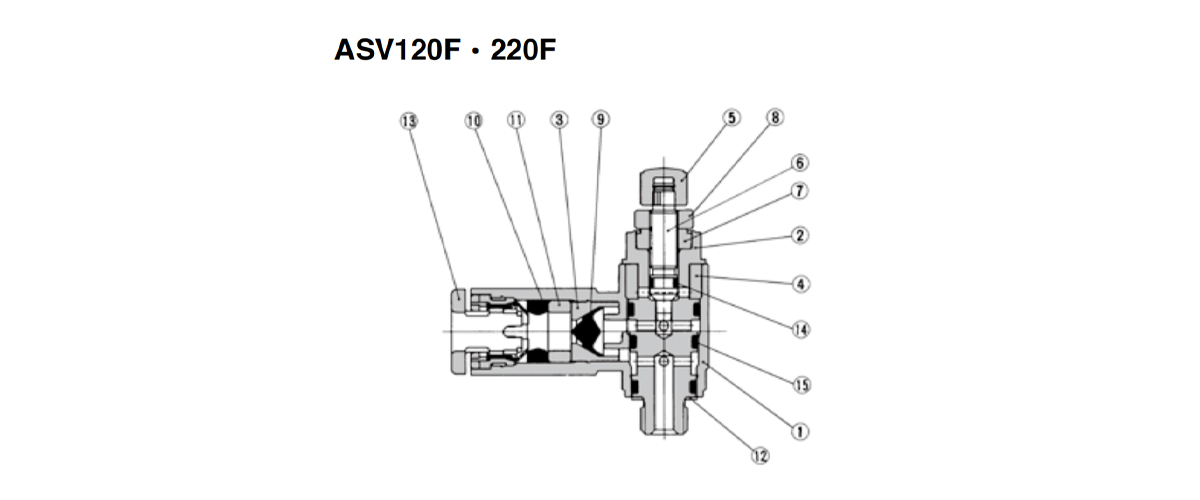

    Komponenter
    Nummer Delnamn Material Obs
    1 Ventilhus A PBT UL94V-0
    2 Ventilsätesring Aluminiumlegering Kromatbehandling
    3 Nålventil Aluminiumlegering Elektrolös nickelplätering
    4 Nålventil guide seat Aluminiumlegering Elektrolös nickelplätering
    5 Handratt Mässing Elektrolös nickelplätering
    6 Låsmutter Stålnot 2) Zinkkromat Anmärkning 1)
    7 Presspassad fog Mässing Elektrolös nickelplätering
    8 Släpp hylsan -
    9 Ventilkärna Polyuretangummi
    10 Bullerreducerande material PVA svamp
    11 Tätningsstycke NBR
    12 O-ring NBR
    13 Omslag Flamskyddande CR UL94V-0
    Obs 1) Round lock nuts are electroplated with nickel.
    Obs 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

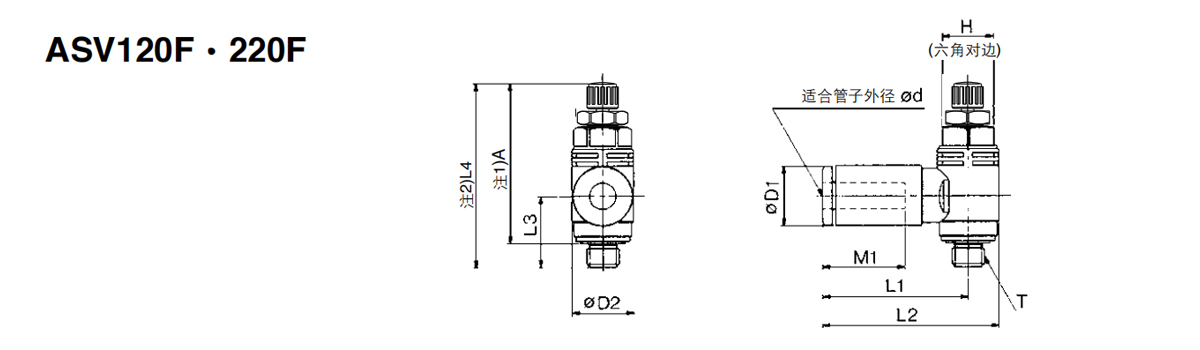

    Metriska mått
    Modelllll Lämplig för rörets ytterdiameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalitet
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Obs 1) Reference dimensions after screwing in M thread
    Obs 2) L4 is the reference dimension.

    Imperialistiska dimensioner
    Modelllll Lämplig för rörets ytterdiameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalitet
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Obs 1) Reference dimensions after screwing in U10/32 thread.
    Obs 2) L4 is the reference dimension.

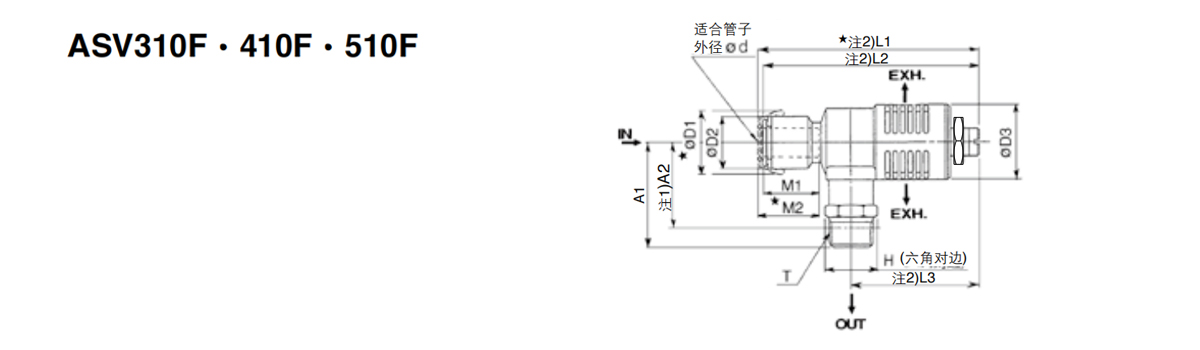

    Metriska mått
    Modelllll Lämplig för rörets ytterdiameter d T H □D1 D2 D3 □L1 L2 L3 Obs 2)
    A1     		A2 M1 ★M2 Kvalitet
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Mått med lock.
    Obs 1) Reference dimensions after screwing in R thread.
    Obs 2) L1, L2, and L3 are reference dimensions.

    Imperialistiska dimensioner
    Modelllll Lämplig för rörets ytterdiameter d T H ★D1 D2 D3 ★L1 L2 L3 Obs 2)
    A1     		Obs 1)
    A2     		M1 ★M2 Kvalitet
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Mått med lock.
    Obs 1) Reference dimensions after NPT thread is screwed in.
    Obs 2) L1, L2, and L3 are reference dimensions.
