Minicylinder i CM2-serien i rostfritt stål (dubbelverkande) Leverantörer

Hem / Produkter / Luftcylinder / Minicylinder / Minicylinder i CM2-serien i rostfritt stål (dubbelverkande)

Minicylinder i CM2-serien i rostfritt stål (dubbelverkande) Minicylinder i CM2-serien i rostfritt stål (dubbelverkande)
  • Minicylinder i CM2-serien i rostfritt stål (dubbelverkande)
  • Minicylinder i CM2-serien i rostfritt stål (dubbelverkande)
Minicylinder

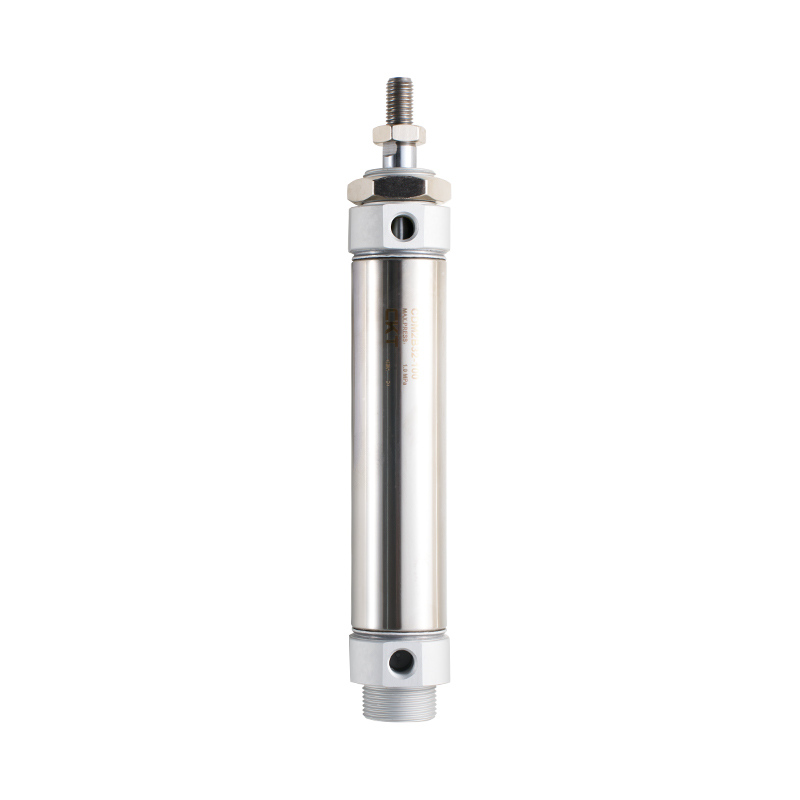

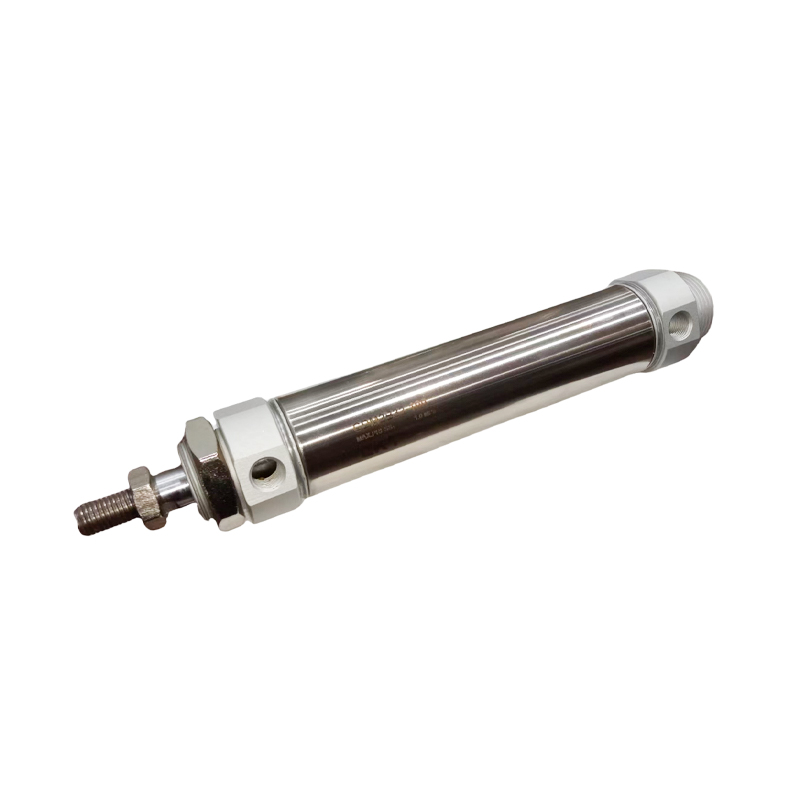

Minicylinder i CM2-serien i rostfritt stål (dubbelverkande)

CM2-seriens minicylinder i rostfritt stål (dubbelverkande) är ett kompakt ställdon av rostfritt stål utformat för utrymmesbegränsade arbetsförhållanden. Den har en dubbelverkande drivkraft, med hänsyn tagen till korrosionsbeständighet och strukturell styrka, och är lämplig för automationsscenarier med höga krav på miljöbeständighet och tillförlitlighet.

Kärnfunktioner:
· Dubbel buffertanpassning: Luftbuffert och gummikuddsbuffert finns i dubbla konfigurationer för att möta ändbromskraven för olika belastningsförhållanden.
·Lättvikts korrosionsbeständig struktur: Aluminium främre och bakre ändskydd minskar den totala vikten, och cylindern i rostfritt stål ger en grundläggande anti-rost och korrosionsbarriär.
·Grundläggande korrosionsmiljötolerans: Upprätthåll stabil drift i miljöer som innehåller svag syra/alkalidimma, fukt eller mild kemisk exponering.
·Modulärt installationsgränssnitt: Stöder en mängd olika standardinstallationstillbehör (såsom tappar, fötter, flänsar, etc.), som kan kombineras flexibelt enligt utrustningens utrymmeslayout.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：CM2 Series Stainless Steel Mini Cylinder (Single Acting)
NÄSTA：CJ2-seriens minicylinder i rostfritt stål (enkelverkande)
  • Cylinderdiameter (mm) 20 25 32 40
    Använd vätska Luft (ingen olja*)
    Driftläge Dubbelverkande
    Maximalt drifttryck 1,0 MPa
    Lägsta drifttryck 0,05 MPa
    Omgivnings- och vätsketemperatur Icke-magnetisk brytare: -10°C till 70°C, magnetisk strömbrytare: -10°C till 60°C
    Kolvhastighet 50~750 mm/s
    Buffring Gummi dämpning/luftdämpning
    Slaglängdstolerans (mm) 1.40
    *Smörjning Krävs inte
    Anslutningsdiameter (Rc) 1/8 1/8 1/8 1/4
    *Om olja krävs, använd turbinolja nr. 1 ISOVG32.

  • Rese-/magnetomkopplarmodell bord
    Cylinderdiameter
    (mm)     		Standardslag
    (mm) Obs 1     		Magnetomkopplare Modell Anmärkning 2) Installationsdel Modell  Anmärkning 3 Ringbälte modell
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Obs 1) Resealternativ som inte är standard är tillgängliga.
    Obs 2) För specifikationer och egenskaper för magnetomkopplare, se magnetomkopplarserien.
    Trådlängdsmarkeringar: Ingen markering - 0,5 m, L - 3 m, Z - 5 m. Exempel: M9N, M9NL.
    Notera 3) Monteringsdelar och ringremsmodeller måste beställas tillsammans för användning.

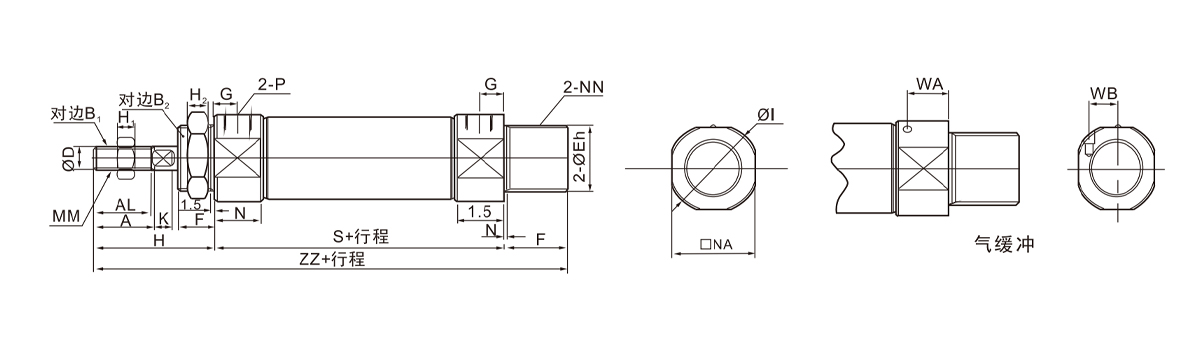

  • Cylinderdiameter Reseplan A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

    Tillämplig cylinderdiameter

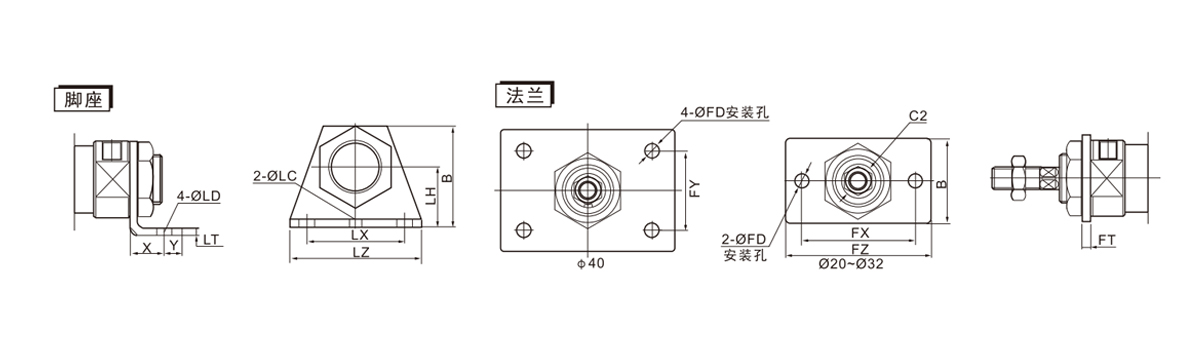

    (mm)     		Fotstöd Fläns
    Artikelnummer X Y ØLD ØLC LX LZ LH LT B Artikelnummer FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

    Tillämplig cylinderdiameter

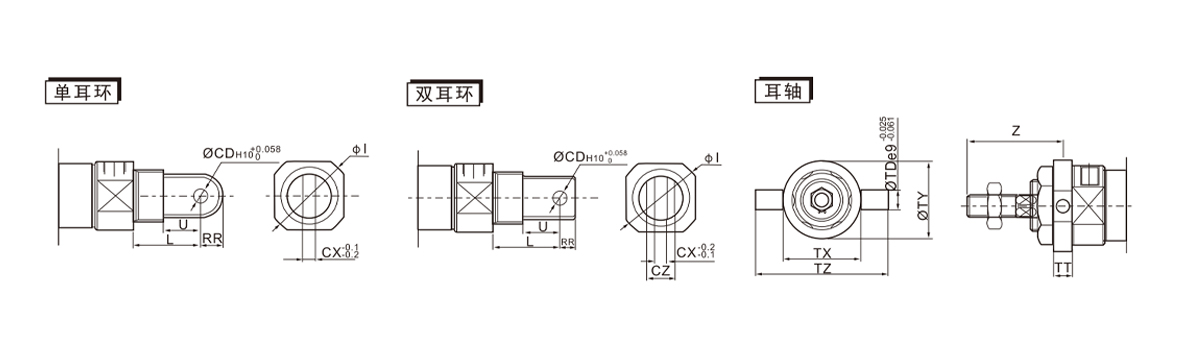

    (mm)     		Enkelt örhänge Dubbla örhängen Axelöra typ
    Artikelnummer L U RR Øl ØCD CX Artikelnummer L U RR ØCD CX CZ Øl Artikelnummer TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

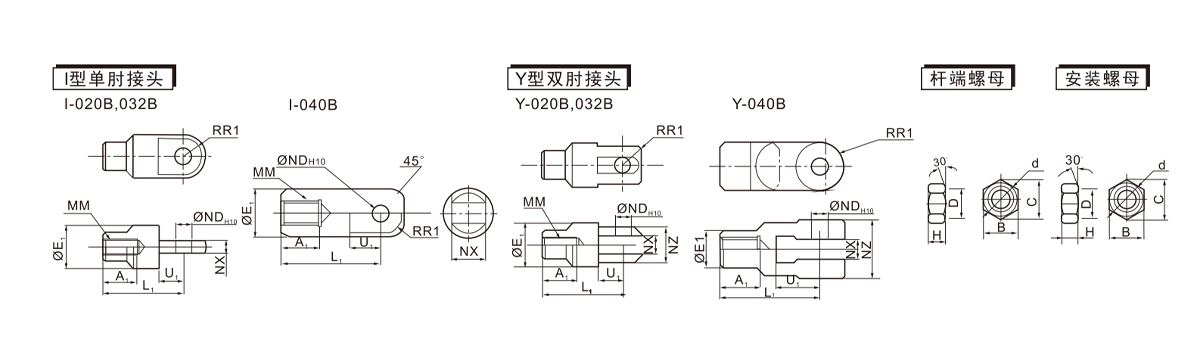

    Tillämplig cylinderdiameter
    (mm)     		Typ I enkel armbågsled Y-typ dubbel armbågsled Stångändmutter Montera muttern.
    Artikelnummer A1 E1 L1 MM ØND H10 NX R1 U Artikelnummer A1 E1 L1 MM ØND NX NZ R1 U1 Artikelnummer B C d H Artikelnummer B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Tillämplig cylinderdiameter
    (mm)     		Reseplan A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

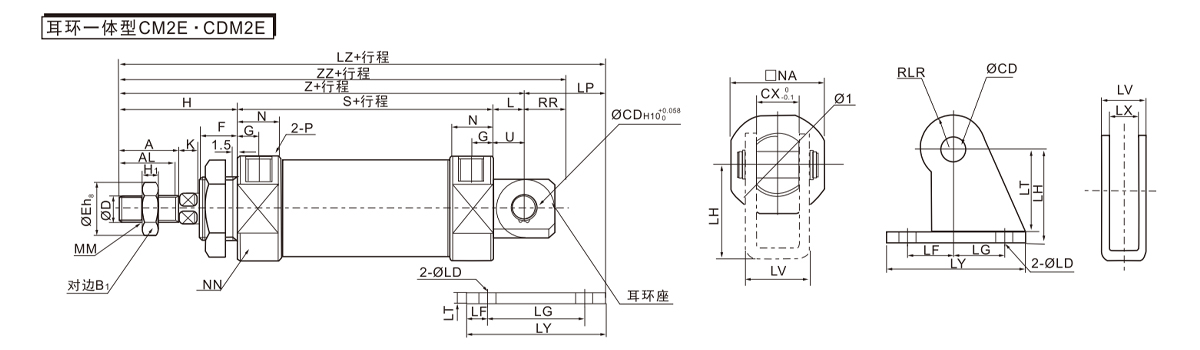

    Örhängehållare
    Tillämplig cylinderdiameter
    (mm)     		Artikelnummer LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
