CM2 Series Stainless Steel Mini Cylinder (Single Acting) Leverantörer

Hem / Produkter / Luftcylinder / Minicylinder / CM2 Series Stainless Steel Mini Cylinder (Single Acting)

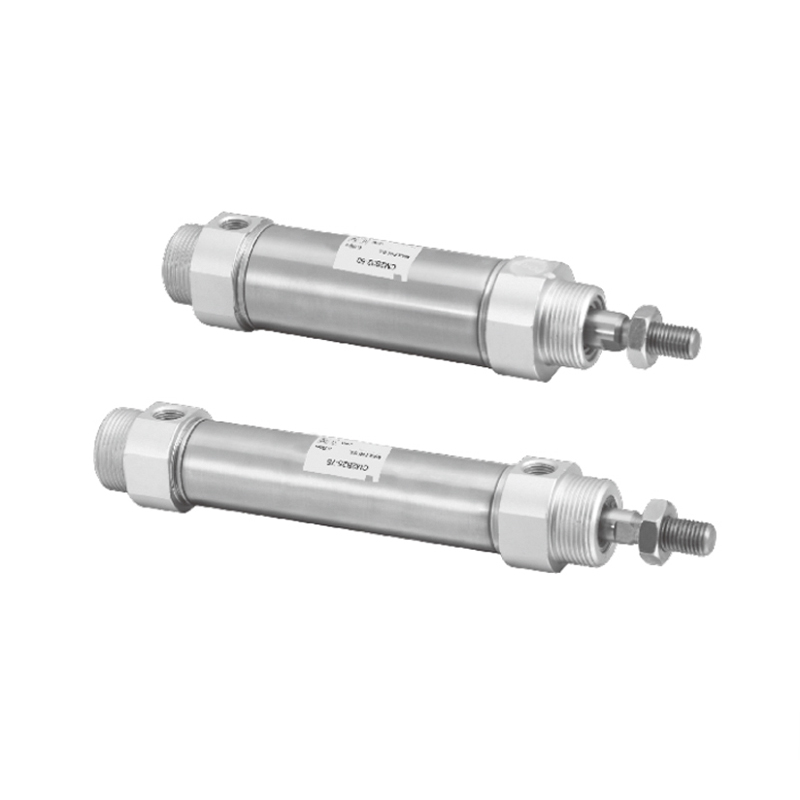

CM2 Series Stainless Steel Mini Cylinder (Single Acting)
  • CM2 Series Stainless Steel Mini Cylinder (Single Acting)
Minicylinder

CM2 Series Stainless Steel Mini Cylinder (Single Acting)

CM2 Series Stainless Steel Mini Cylinder (Single Acting) är en minicylinder i rostfritt stål med en sofistikerad design. Den använder den enkelverkande körprincipen och är särskilt lämplig för utrymmesbegränsade och rena korrosionsbeständiga miljöer. Dess kärna förlitar sig på på- och avkoppling av drivmediet och den inbyggda fjädern för att uppnå riktningsrörelse och automatisk återställning av kolvstången.

· Kolvstången sträcker sig under körning och fjädern återställs när trycket tas bort: När drivmediet verkar på cylindern övervinner det den inbyggda fjäderkraften och trycker kolvstången utåt för att utföra arbete; när drivmediet har avlägsnats eller avbrutits, släpper den komprimerade fjädern omedelbart den lagrade energin, vilket tvingar kolvstången att dras tillbaka stabilt och tillförlitligt till utgångsläget.
· Kolvstången drar ihop sig vid körning, och fjädern sträcker sig när trycket tas bort: När drivmediet verkar på cylindern trycker det ihop den inbyggda fjädern och drar kolvstången inåt samtidigt; efter att drivmediet har avlägsnats eller avbrutits dominerar fjäderns återställningskraft, aktivt trycker kolvstången utåt och återgår till det ursprungliga utsträckta tillståndet.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：MA-serien minicylindrar i rostfritt stål
NÄSTA：Minicylinder i CM2-serien i rostfritt stål (dubbelverkande)
  • Cylinderdiameter (mm) 20 25 32 40
    Använd vätska Luft
    Driftläge Enkelverkande
    Maximalt drifttryck 1,0 MPa
    Lägsta drifttryck 0,18 MPa (fjäderkompression), 0,23 MPa (fjäderförlängning)
    Omgivnings- och vätsketemperatur Icke-magnetisk strömbrytare: -10°C till 70°C, magnetisk strömbrytare: -10°C till 60°C
    Kolvhastighet 50~750 mm/s
    Buffring Gummi dämpning
    Slagtolerans (mm) 1.4
    0
    *Smörjning Krävs inte
    Anslutningsdiameter Rc 1/8 1/8 1/8 1/4
    *Om olja krävs, använd turbinolja nr. 1 ISOVG32.

  • Rese-/magnetomkopplarmodellbord
    Cylinderdiameter (mm) Standard slaglängd (mm) Magnetbrytare Modell   Obs 1) Installationsdel Modell   Anmärkning 2) Ringbälte modell
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Obs 1) För specifikationer och egenskaper för magnetomkopplare, se magnetomkopplarserien.
    Trådlängdsindikering: Ingen indikering - 0,5 m, L - 3 m, Z - 5 m
    Exempel: M9N, M9NL.
    Notera 2) Monteringsdelar och ringband måste beställas och användas i kombination.

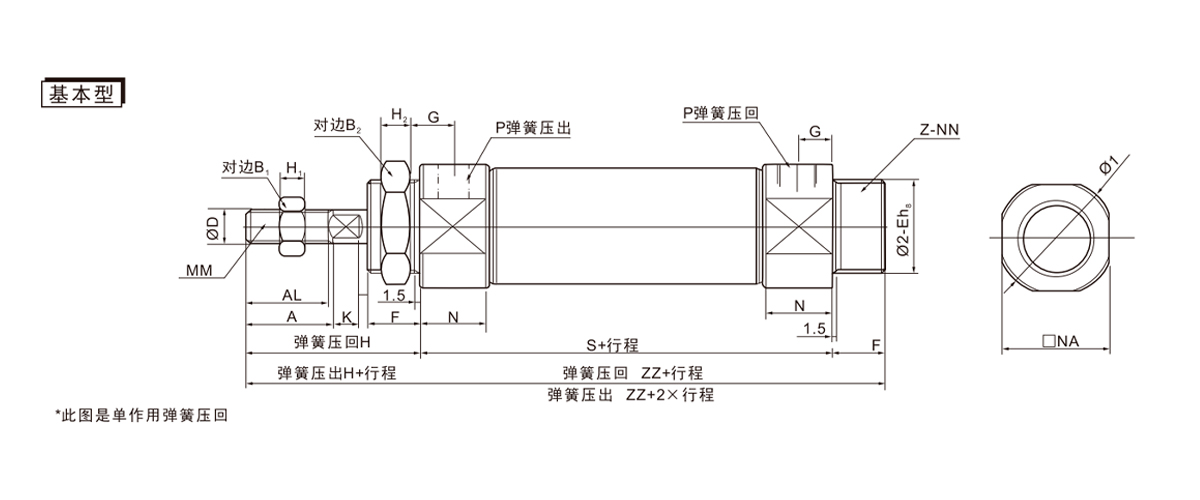

  • Cylinderdiameter (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Resväg 1~50 51~100 101~150 151~200 201~250
    Cylinderdiameter S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

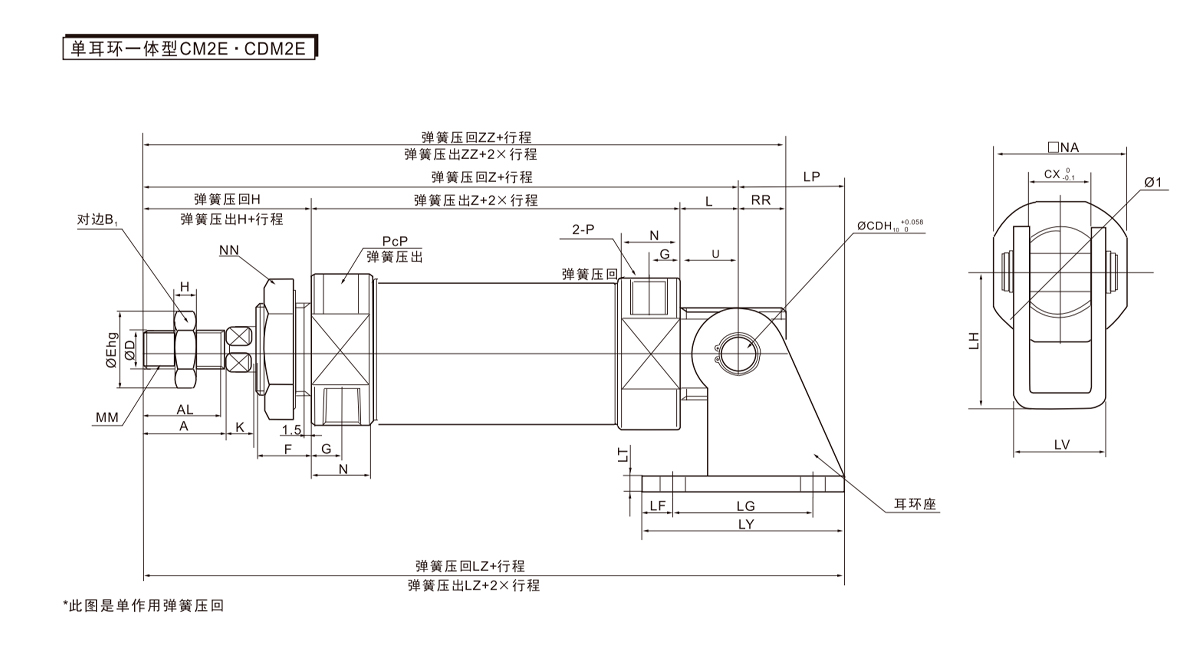

    Cylinderdiameter (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Resväg 1~50 51~100 101~150 151~200 201~250
    Cylinderdiameter S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Artikelnummer Cylinderdiameter (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
