MA-serien minicylindrar i rostfritt stål Leverantörer

Hem / Produkter / Luftcylinder / Minicylinder / MA-serien minicylindrar i rostfritt stål

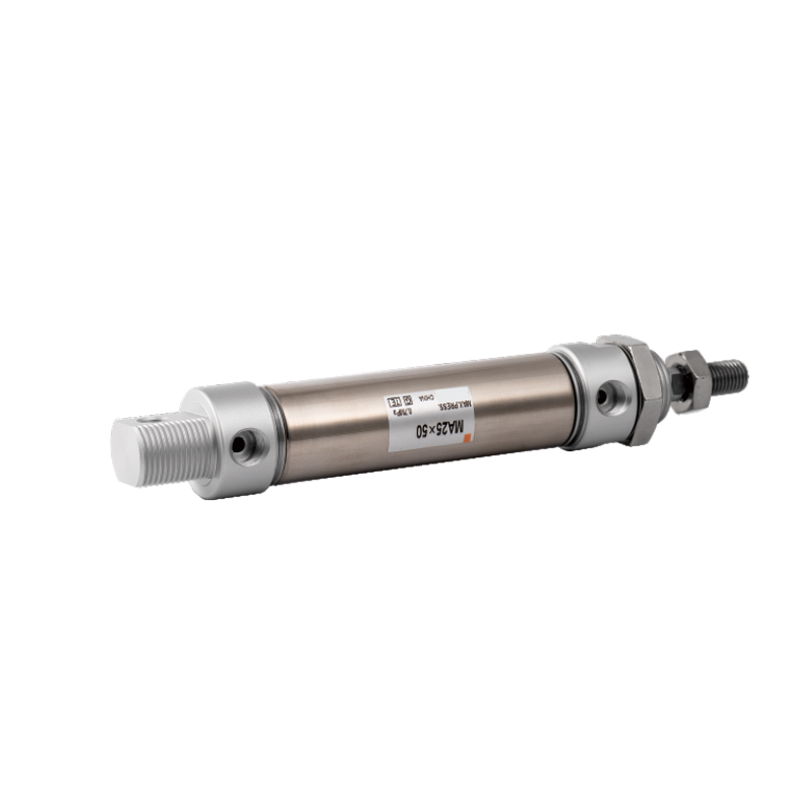

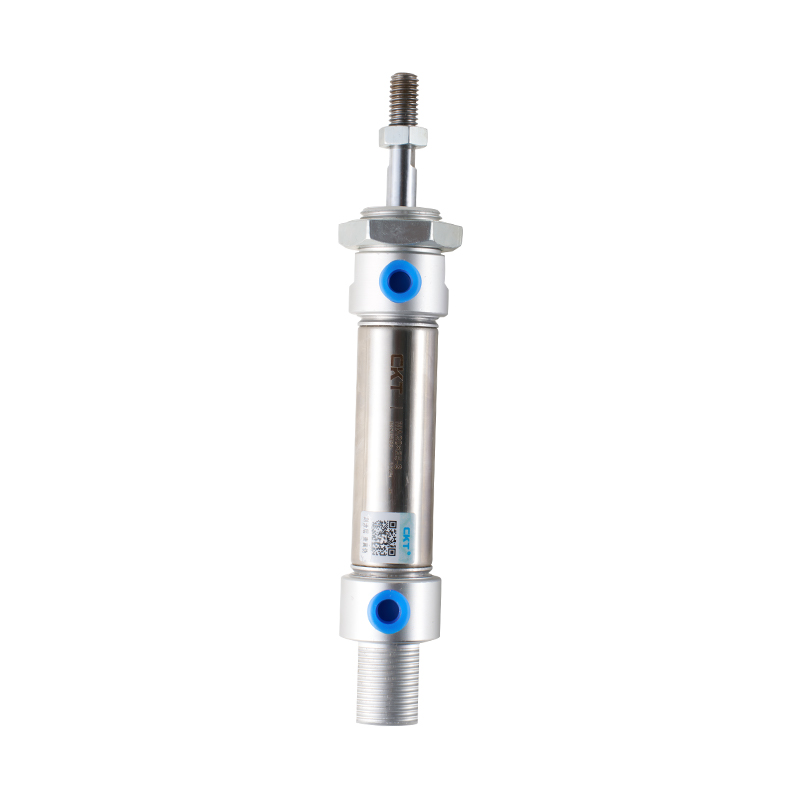

MA-serien minicylindrar i rostfritt stål MA-serien minicylindrar i rostfritt stål
  • MA-serien minicylindrar i rostfritt stål
  • MA-serien minicylindrar i rostfritt stål
Minicylinder

MA-serien minicylindrar i rostfritt stål

1. Kolvtätningen antar en specialformad tvåvägs tätningsstruktur med kompakt storlek och oljelagringsfunktion;
2. De främre och bakre kåporna är utrustade med fasta anti-kollisionsskydd för att minska cylinderns reversering;
3. En mängd olika bakre kåpor gör cylinderinstallationen enklare;
4. De främre och bakre kåporna och cylinderkroppen i rostfritt stål antar en nitad rullstruktur med pålitlig anslutning;
5. Cylinderkroppen antar högprecisionsrör av rostfritt stål med hög hållfasthet och korrosionsbeständighet;
6. Cylindrar med olika specifikationer och cylinderinstallationstillbehör finns tillgängliga för kunderna att välja;
7. Alla cylindrar i denna serie är fästa med magneter.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：MAL-seriens minicylinder i aluminiumlegering
NÄSTA：CM2 Series Stainless Steel Mini Cylinder (Single Acting)
  • Innerdiameter (mm) 16 20 25 32 40 50 63

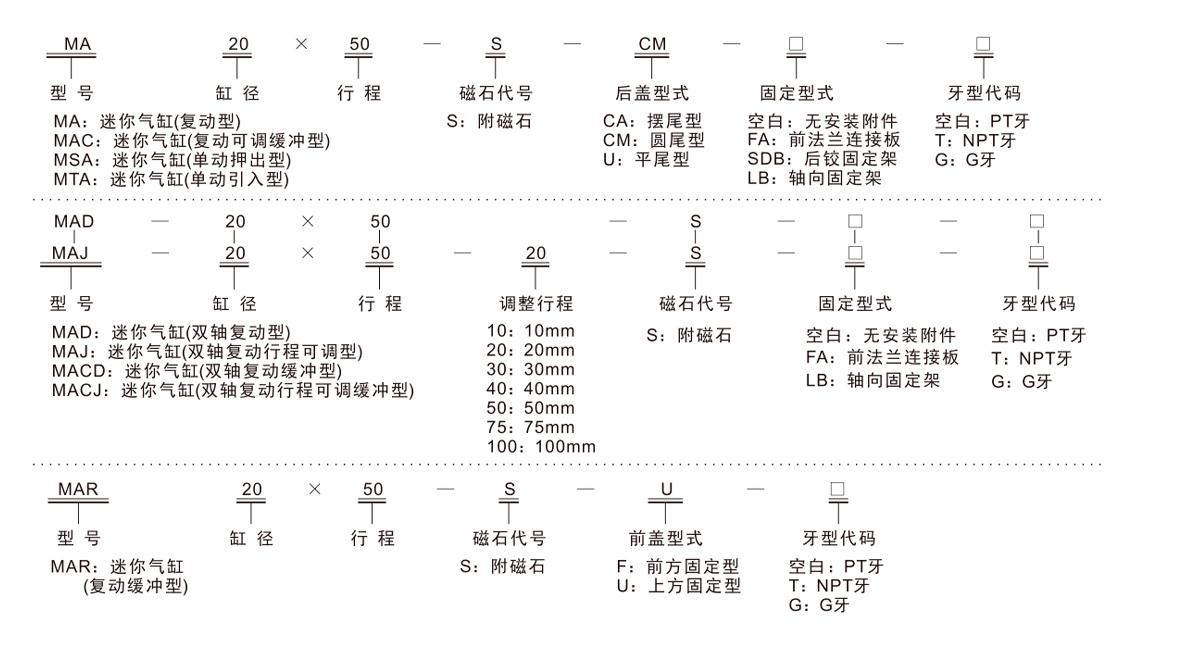

    Åtgärdstyp MSAI  MTA Enkelverkande typ -
    MAR - Fram- och återgående typ
    MAI  MADI  MAJ Fram- och återgående typ -
    MACI  MACDI   MACJ - Dubbelverkande dämpningstyp
    arbetsmedium Luft
    Driftstryckintervall Fram- och återgående typ 0,1~1,0 MPa(15~145Psi)
    Enkelverkande typ 0,2~1,0 MPa(28~145Psi)
    Garanterat tryckmotstånd 1,5 MPa (215 psi)
    Drifttemperaturområde °C -20~70
    Drifthastighetsområde Enkelverkande typ:50~800mm/s
    Återkommande typ: 30~800mm/s
    Resetoleransintervall 0~150*10        >150 14
    Bufferttyp C-MAC, C-MACD, C-MACJ-serien: Justerbar buffring;
    Övriga serier: Anti-kollisionsskydd
    *Övertagande diameter M5×0,8 PT1/8 PT1/4
    *NPT- och G-gängtyper är tillgängliga för anslutningen.

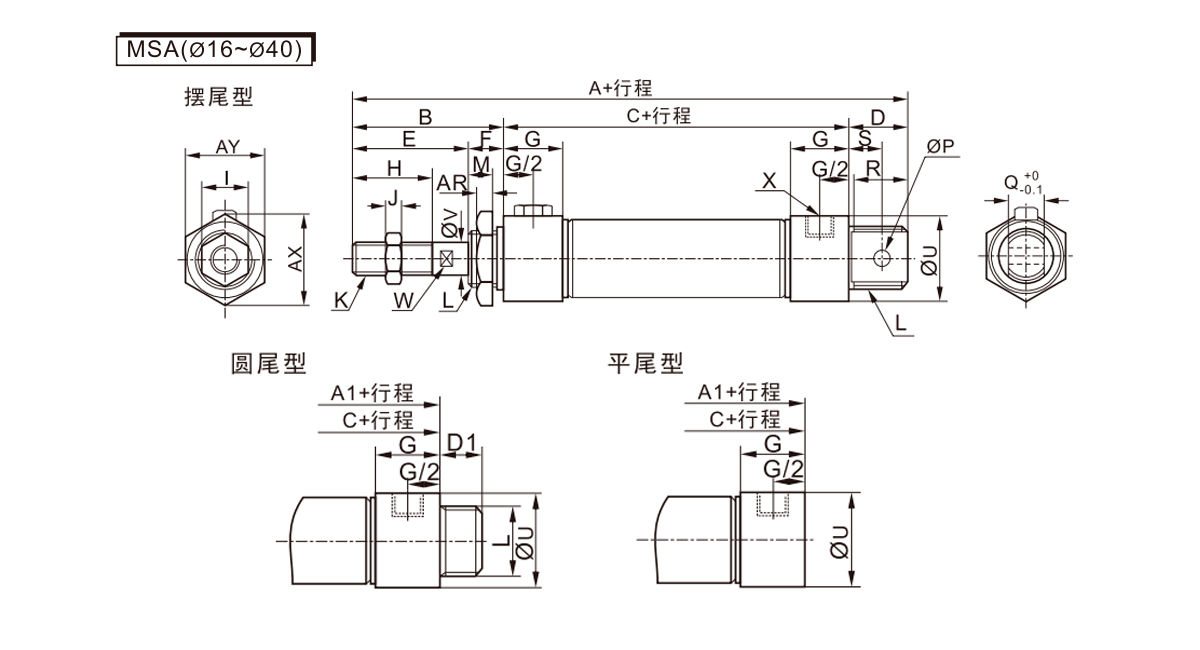

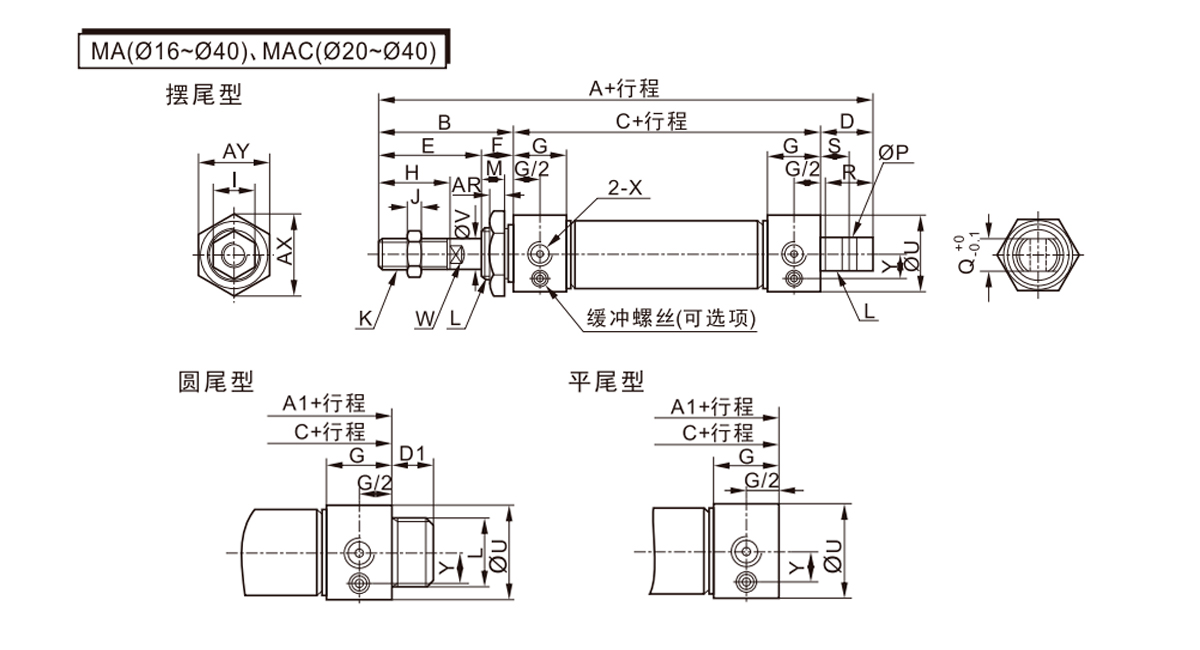

  • Innerdiameter/symbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

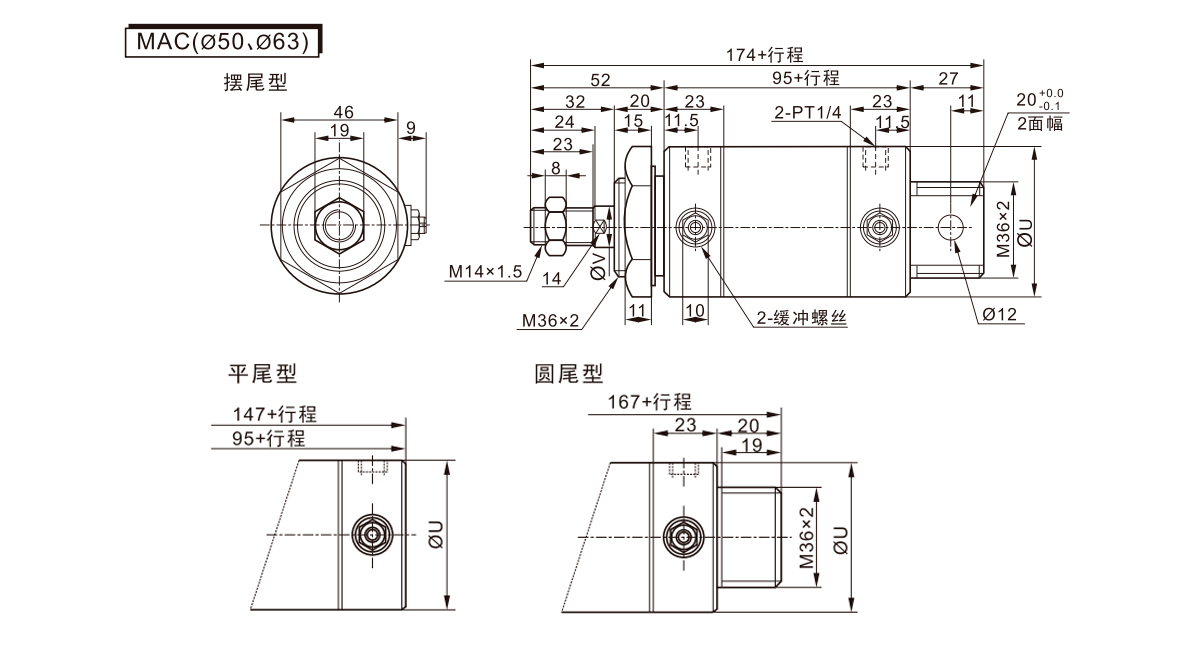

    Cylinderdiameter/symbol U V
    50 53 16
    63 67 16

    Symbol A A1 B C D D1 E F G H I
    Innerdiameter/slag ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Innerdiameter/symbol J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

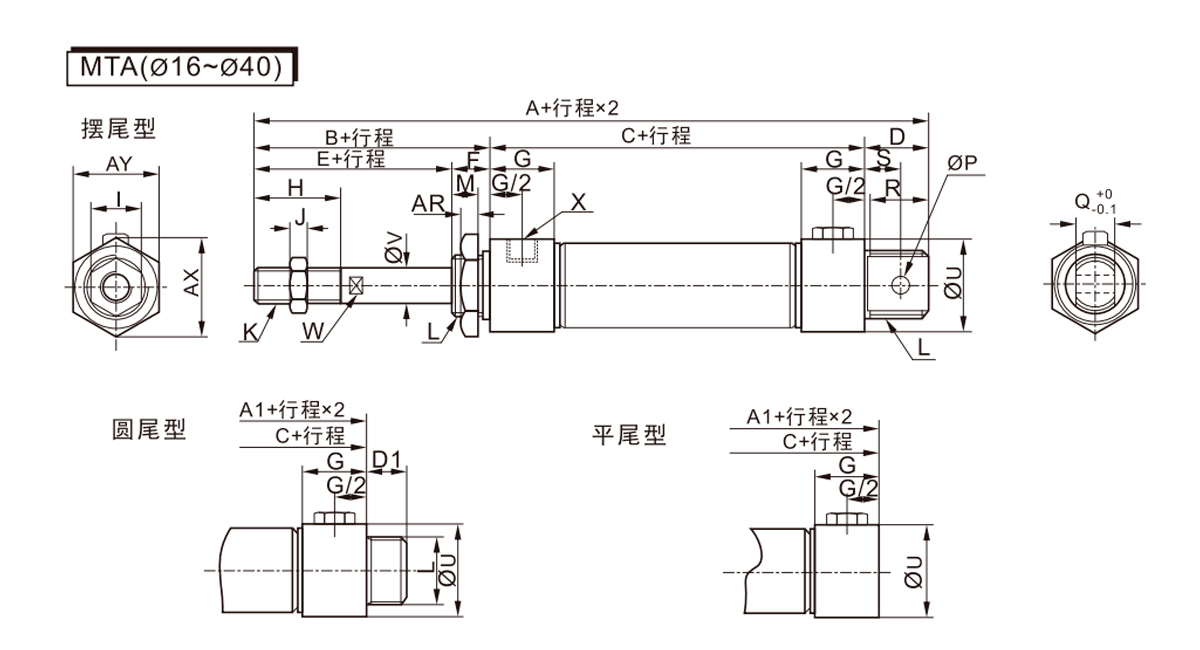

    Symbol A A1 B C D D1 E F
    Innerdiameter/slag ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Innerdiameter/symbol G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Innerdiameter/symbol A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

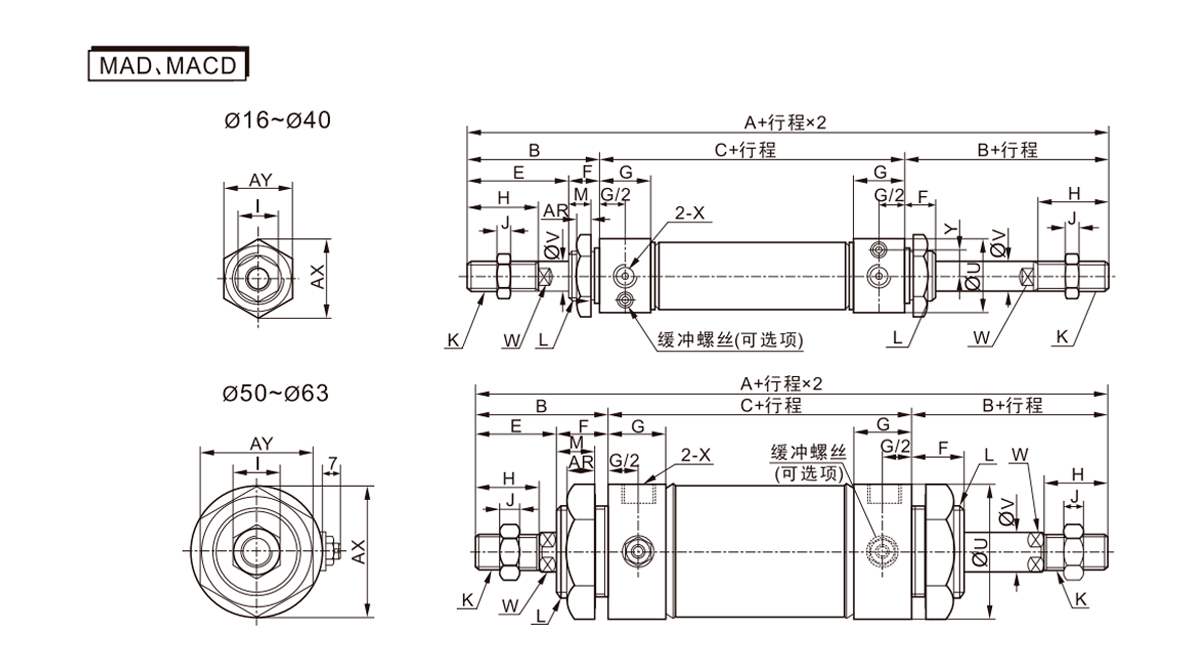

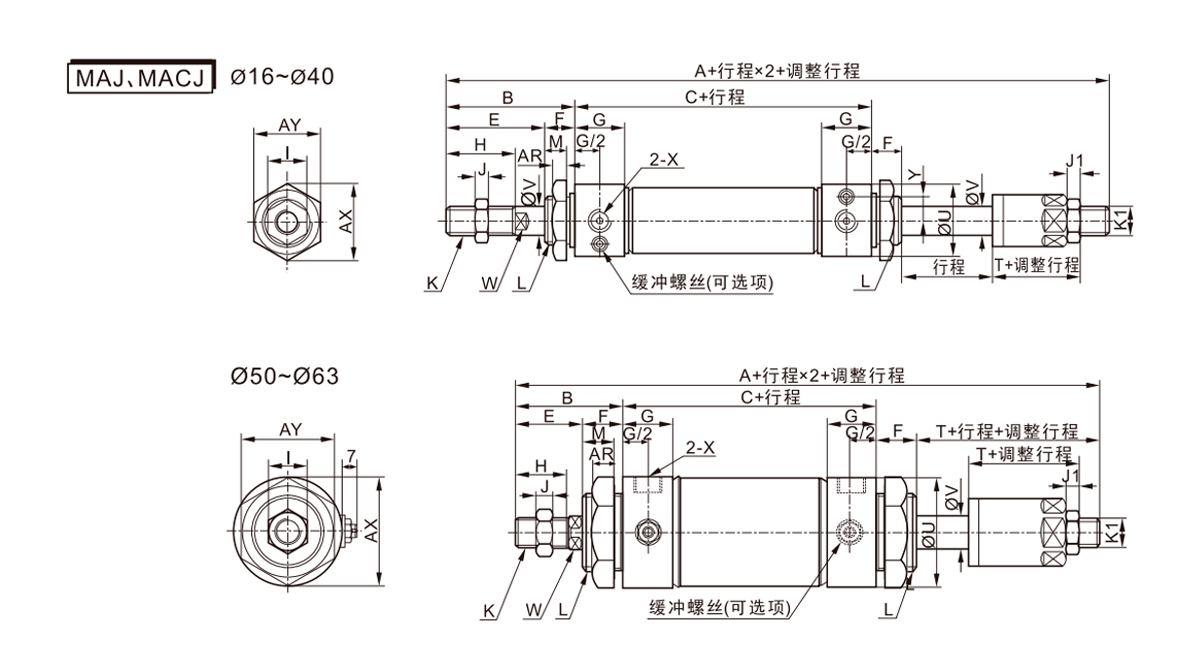

    Innerdiameter/symbol A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

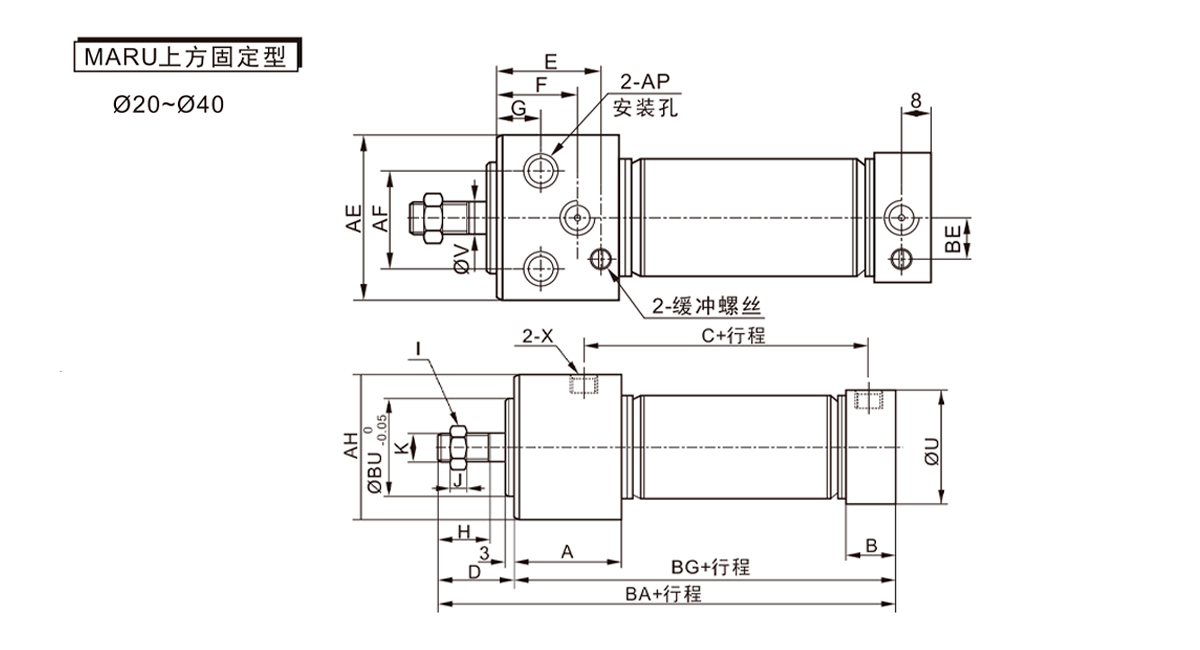

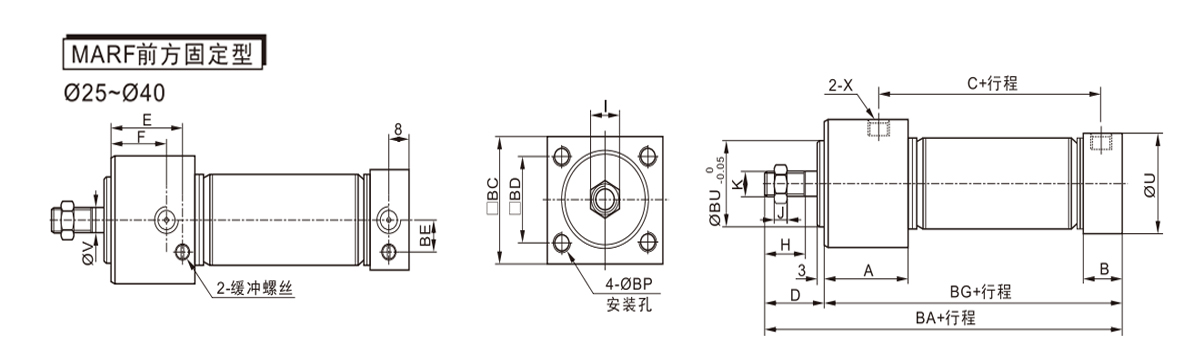

    Innerdiameter/symbol A B C D E F G H I J K U V X AE AF AP AH BA BE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Djup 6,5
    Genomgående hål: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Djup 7,5
    Genomgående hål: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Djup 10
    Genomgående hål: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Djup 12,5
    Genomgående hål: Ø11     		52.3 132.6 15 97.6 32

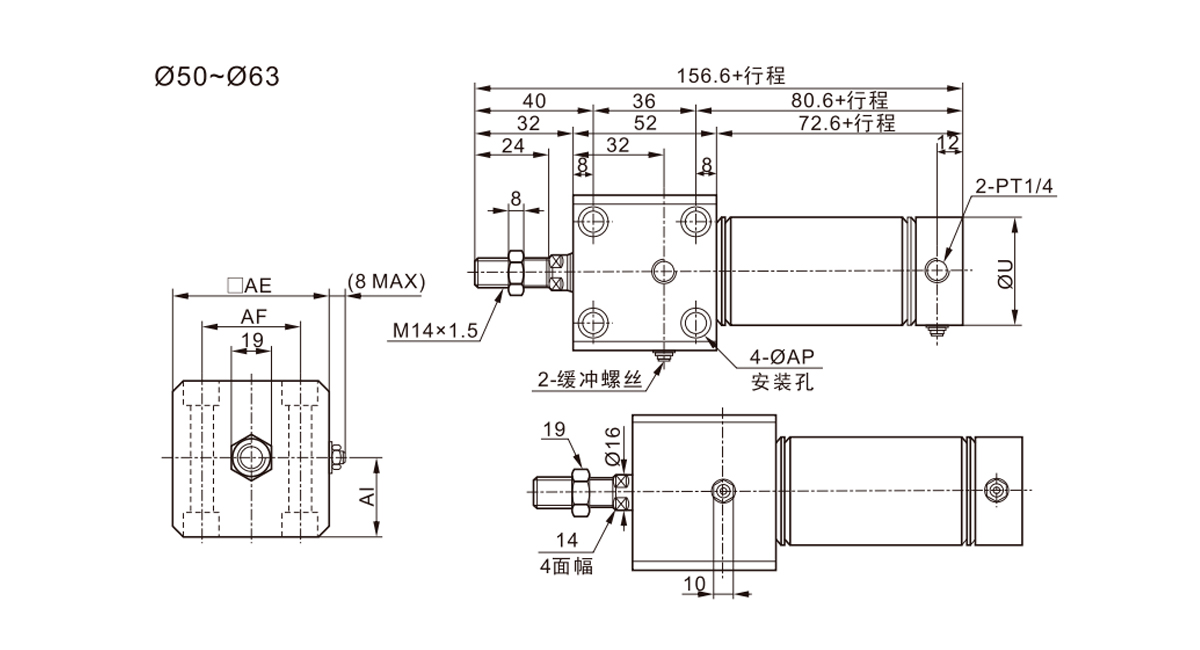

    Innerdiameter/symbol U AE AF Al AP
    50 53 62 44 31 Bilateralt: 011,0 dp 6,5
    Genomgående hål: 06.6
    63 67 74 48 37 Dubbelsidig: Ø14,0 dp 8,5
    Genomgående hål: Ø9,0

    Innerdiameter/symbol A B C D E F H 1 J K U V X BA BC BD BE BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Deep9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Deep11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Deep11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

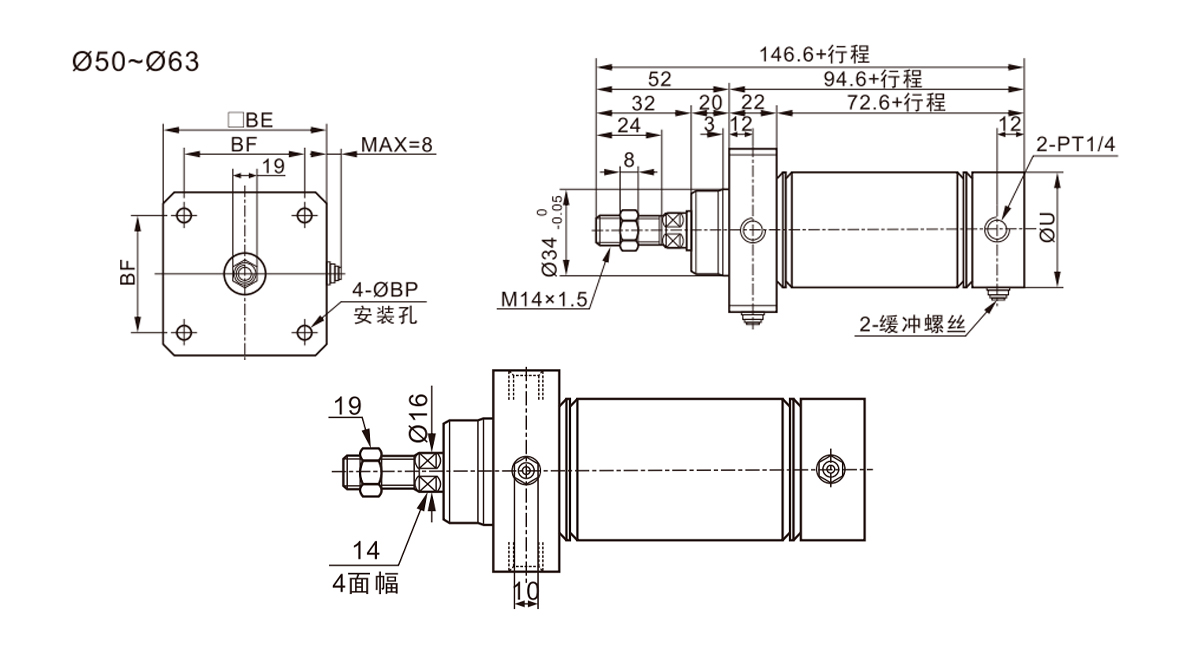

    Innerdiameter/symbol U BE BF BP
    50 53 62 48 6.6
    63 67 74 58 9

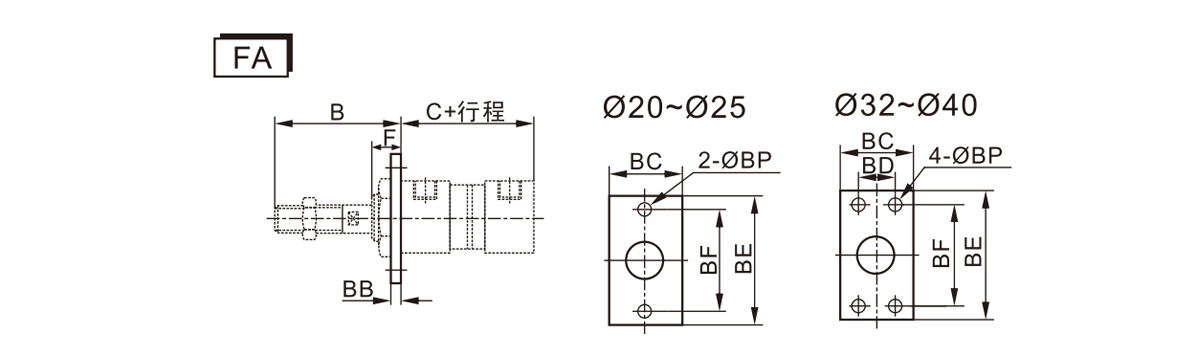

    Symbol B C(MA-serien) C (MSA-serien) BB BC BD BE BF BP F
    Borrning/slag 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

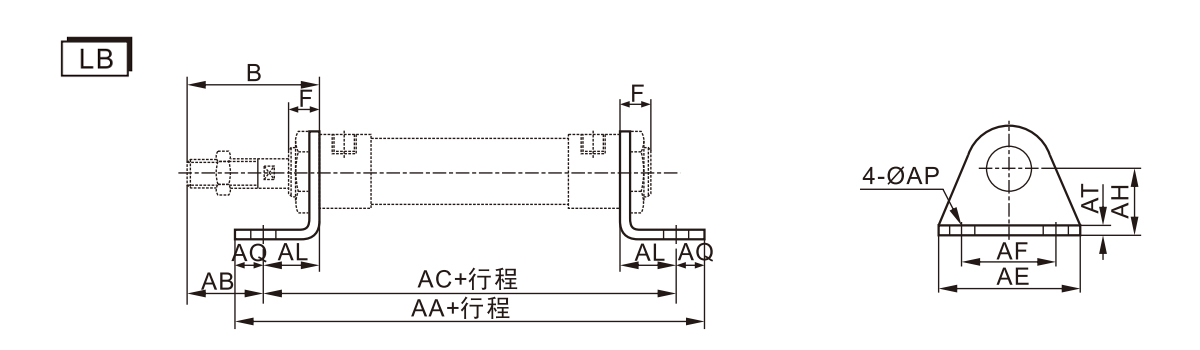

    Symbol B F AA(MA-serien) AA (MSA-serien) AB AC (MA-serien) AC (MSA-serien) AE AF AL AQ AP AT AH
    Borrning/slag 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

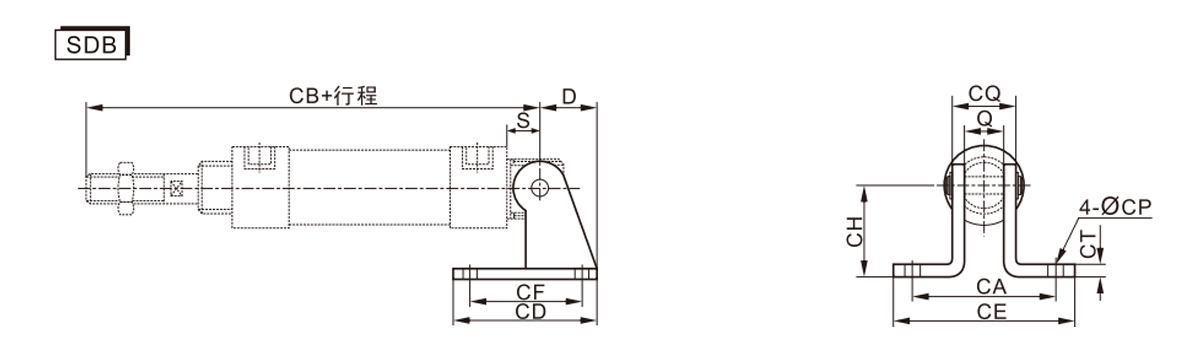

    Symbol D S Q CA CB(MA-serien) CB (MSA-serien) CD CE CF CH CT CP CQ
    Borrning/slag 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
