AC-seriens filterkombination (trippelstycke)
  • AC-seriens filterkombination (trippelstycke)
Modulär F.R.L. Enheter AC-serien

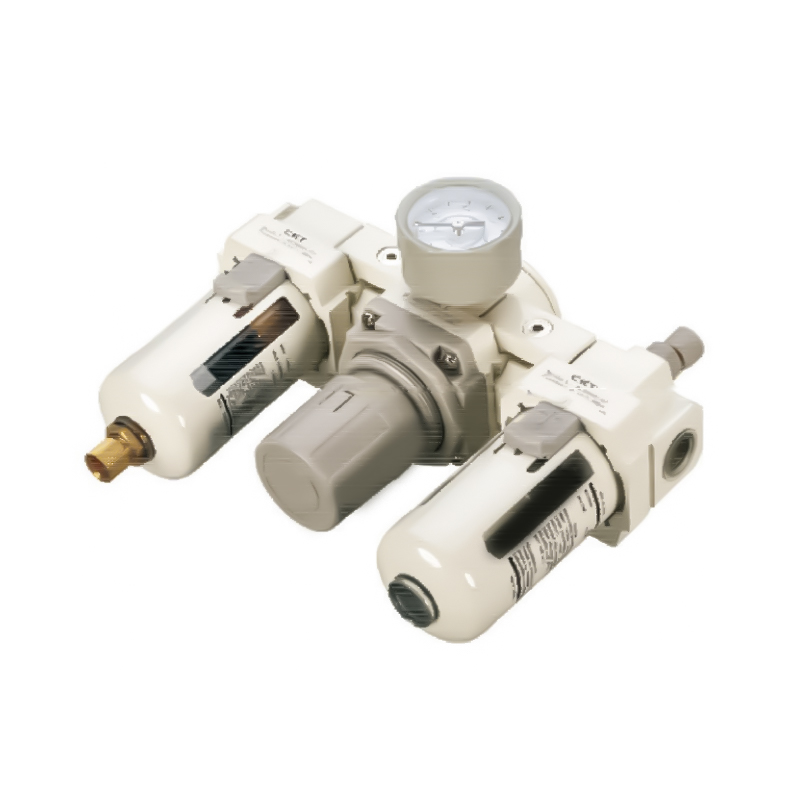

AC-seriens filterkombination (trippelstycke)

AC Series Filter Combination (Triple Piece) är kärnan i grundenheten för förbehandling av luftkällor i industriella pneumatiska system. Den integrerar vanligtvis tre funktioner: föroreningsfiltrering, tryckreglering och smörjning av ställdon. Det ger ett rent, stabilt och lämpligt arbetsmedium för nedströms pneumatiska komponenter, vilket säkerställer tillförlitligheten och livslängden för systemets drift.

Kärnfunktioner:

1. Utmärkt medelhög renlighet: Den har en effektiv förmåga att fånga upp föroreningar, kan effektivt filtrera bort fasta partiklar och flytande vattendimma i luftkällan och avsevärt minska dess potentiella skada på precisionskomponenter.

2. Stabil tryckutgång: Den inbyggda tryckregleringsmekanismen fungerar tillförlitligt, kan noggrant ställa in och bibehålla den erforderliga arbetstrycknivån för systemet och effektivt buffert påverkan av uppströms tryckfluktuationer på nedströms utrustning.

3. Optimerad smörjkontroll: Dess oljedimmadesign fokuserar på effektivitet och kan uppnå stabil och kontrollerbar smörjmedelsfördelning med ett lägre luftflöde, vilket säkerställer att ställdonen är helt och ekonomiskt smorda. Skydd.

4. Flexibel specifikationsanpassning: Tillhandahåll 2000/3000/4000/5000 seriealternativ, som täcker från grundläggande applikationer till mer krävande arbetsförhållanden, lätt att anpassa och välja efter systembelastning och flödeskrav.

5. Brett utbud av gränssnittskompatibilitet: Stöd 1/8", 1/4", 3/8", 1/2", 3/4", 1" och andra standardrördiametrar, lätt att ansluta och integrera med pneumatiska rör med olika specifikationer, vilket förenklar installationen på plats.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：AC-seriens filterkombination (två delar)
  • Bevistryck 1.5Mpa{15.3kgf/cm²}
    Max driftstryck 1.0Mpa{10.2kgf/cm²}
    Omgivande och vätsketemperatur 5~60℃
    Silbländare 5 μm
    Rekommendera smörjning ISOVG32 eller motsvarande
    Skålmaterial Polykarbonat
    Skålskydd C-AC1000~2000(utan)        C-AC3000~5000(med)
    Ställ in tryckintervall C-AC1000:0,05-0,7Mpa(0,51~7,1kgf/cm²)
    C-AC2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Anmärkning: 2,10,20,40,70,100μm   för   valfritt

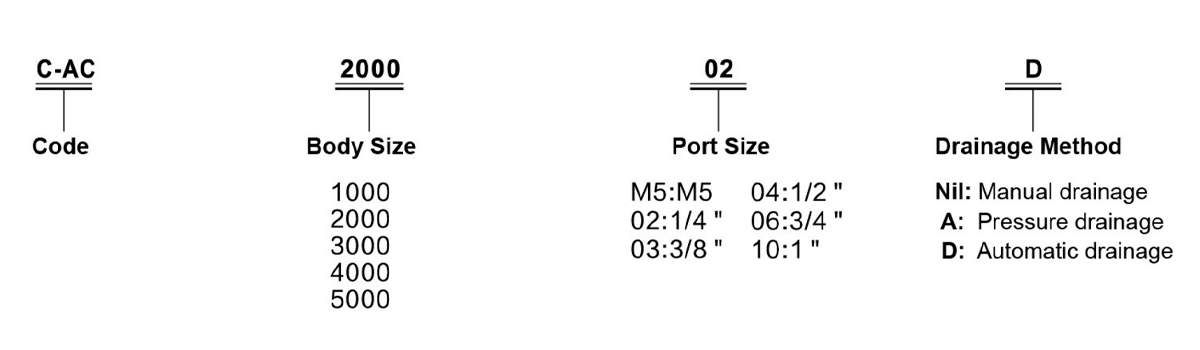

    Modell Specifikation
    Komponenter Bedömt flöde
    (L/min)     		Portstorlek
    Rc(PT)     		Tryckmätare
    Portstorlek
    Rc(PT)     		Vikt
    (Kgf)
    Manuellt dränering Automatisk tömning Filtrera Regulator Smörjning
    C-AC1000-M5 C-AC1000-M5D C-AF1000 C-AR1000 C-AL1000 90 M5×8 1/16 0.26
    C-AC2000-02 C-AC2000-02D C-AF2000 C-AR2000 C-AL2000 500 1/4 1/8 0.74
    C-AC3000-02 C-AC3000-02D C-AF3000 C-AR3000 C-AL3000 2000 1/4 1/8 1.18
    C-AC3000-03 C-AC3000-03D C-AF3000 C-AR3000 C-AL3000 2000 3/8 1/8 1.18
    C-AC4000-03 C-AC4000-03D C-AF4000 C-AR4000 C-AL4000 4000 3/8 1/4 2.14
    C-AC4000-04 C-AC4000-04D C-AF4000 C-AR4000 C-AL4000 4000 1/2 1/4 2.14
    C-AC4000-06 C-AC4000-06D C-AF4000 C-AR4000 C-AL4000 4500 3/4 1/4 2.47
    C-AC5000-06 C-AC5000-06D C-AF5000 C-AR5000 C-AL5000 5000 3/4 1/4 3.82
    C-AC5000-10 C-AC5000-10D C-AF5000 C-AR5000 C-AL5000 5000 1 1/4 3.82
    Obs: 1. Den automatiska tömningen är normalt öppen (N.O.). C-AC3000~5000-serien erbjuder också ett normalt stängt (N.C.)-alternativ. Minsta drifttryck är: normalt öppet - 0,1 MPa (1 kgf/cm²), normalt stängt - 0,15 MPa (1,5 kgf/cm²).
    2. Under ett matningstryck på 0,7 MPa (7,1 kgf/cm²).

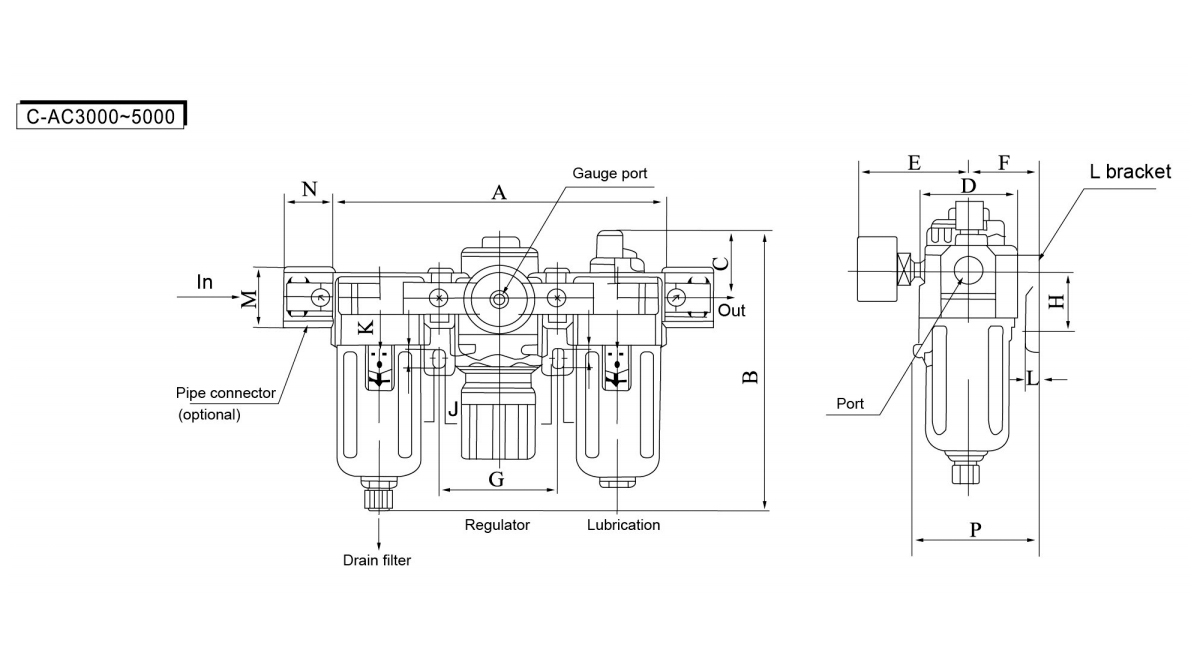

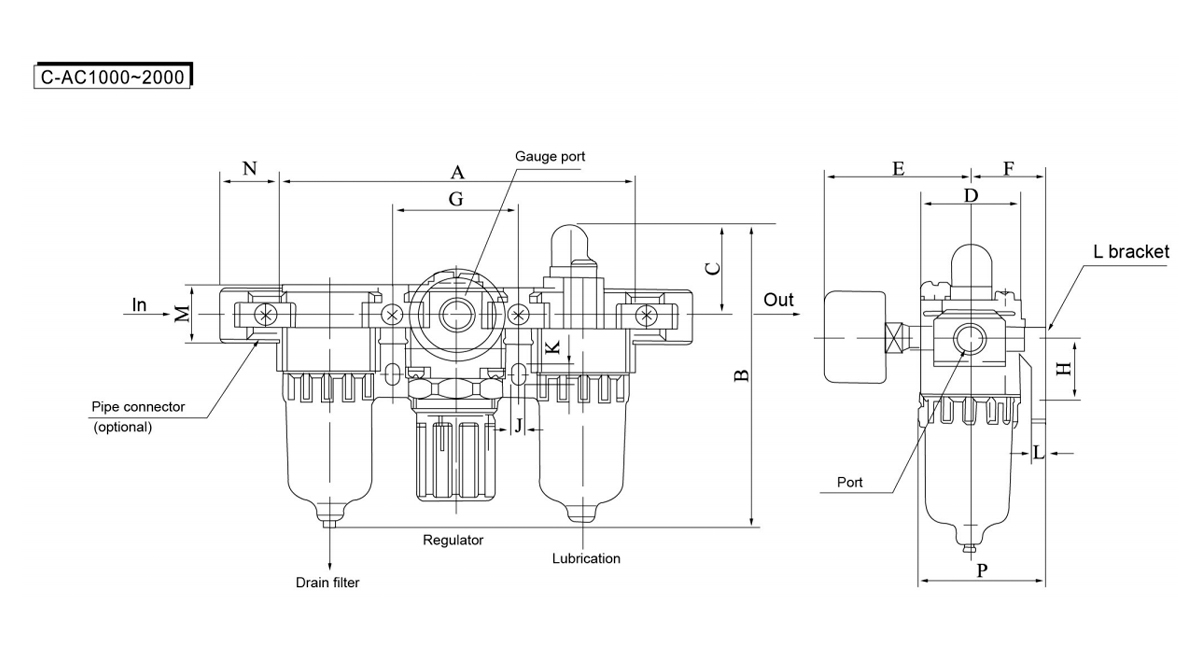

  • Modell Portstorlek A B C D E F G H J K L M N P Anslut med
    Automatisk tömning
    B
    C-AC1000 M5×0,8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5 105
    C-AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50 147.5
    C-AC3000 1/4 ·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5 194
    C-AC4000 3/8 · 1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88 229
    C-AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88 230.5
    C-AC5000 3/4 ·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115 309.5
