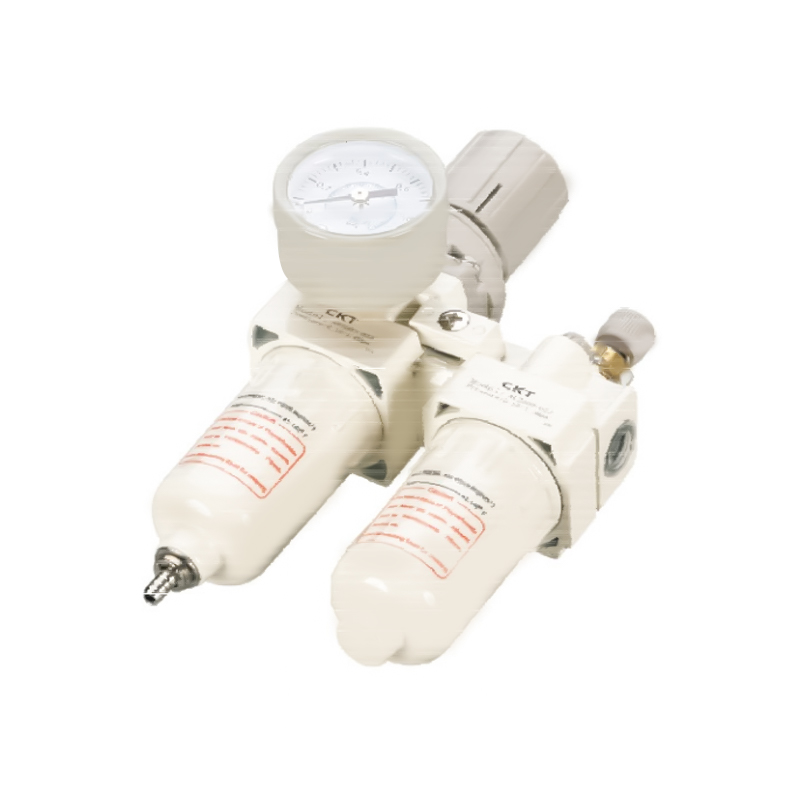

AC-seriens filterkombination (två delar)
  • AC-seriens filterkombination (två delar)
Modulär F.R.L. Enheter AC-serien

AC-seriens filterkombination (två delar)

AC-seriens filterkombination (två delar) är en viktig integrerad komponent för rening av tryckluft och tryckreglering i pneumatiska system.

• Högeffektiv filtreringseffekt: Genom den synergistiska effekten av flerstegsfiltermediet konfigurerat i kombination, fångas fasta föroreningar och flytande olje- och vattenpartiklar i gaskällan effektivt upp för att säkerställa att den behandlade luftkvaliteten uppfyller systemkraven.
• Pålitlig tryckreglering och stabilt tryck: Den integrerade tryckregleringsenheten har stabila utgångsegenskaper och känsliga svarsmöjligheter, och kan bibehålla en hög grad av konsistens i det inställda trycket även när insugningstrycket fluktuerar eller nedströms flödesbelastningen ändras.
• Lågt immaflöde, non-stop gastankning: Smörjenheten är utformad med en lägre immakritisk flödeströskel och stödjer påfyllning av smörjmedel under drift under specifika arbetsförhållanden, vilket hjälper till att upprätthålla kontinuerlig drift av systemet.
• Flera specifikationer är tillgängliga: Produktlinjen täcker olika flödesbearbetningsmöjligheter och tryckanpassningsintervall och erbjuder en mängd specifikationsalternativ för att anpassas till en mängd olika kombinationer av arbetsvillkorsparametrar.
• Rördiameter: Tillhandahåll en mängd olika gränssnittsstorlekar som uppfyller industriella standarder, vilket är bekvämt för matchning och anslutning till pneumatiska rörledningssystem med olika diametrar.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：AC-seriens filterkombination (trippelstycke)
NÄSTA：AW-seriens filtertrycksregulator
  • Bevistryck 1.5Mpa{15.3kgf/cm²}
    Max driftstryck 1.0Mpa{10.2kgf/cm²}
    Omgivande och vätsketemperatur 5~60℃
    Silbländare 5 μm
    Rekommendera smörjning ISOVG32 eller motsvarande
    Skålmaterial Polykarbonat
    Skålskydd C-AC1010~2010(utan)         C-AC3010~5010(med)
    Ställ in tryckintervall C-AC1010:0,05-0,7Mpa(0,51~7,1kgf/cm²)
    C-AC2010~5010:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Anmärkning: 2,10,20,40,70,100μm   för   valfritt

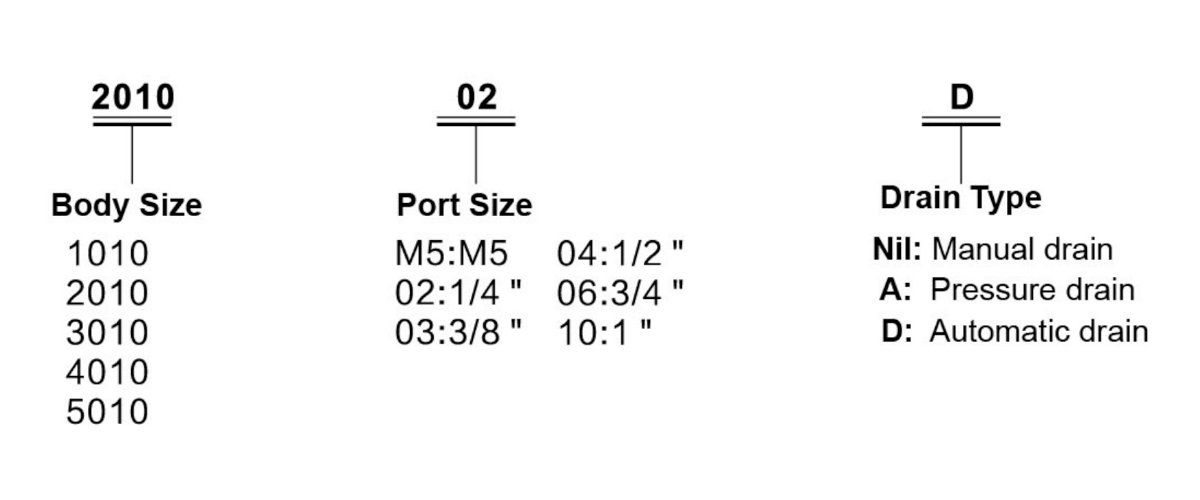

    Modell Specifikt tion
    Komponenter Betygsatt flöde
    (L/min)
    Portstorlek
    Rc(PT)     		Tryckmätare
    Portstorlek
    Rc(PT)     		Vikt
    (Kgf)
    Manuellt dränering Automatisk tömning Filtrera Smörjning
    C-AC1010-M5 C-AC1010-M5D C-AW1000 C-AL1000 90 M5×8 1/16 0.22
    C-AC2010-02 C-AC2010-02D C-AW2000 C-AL2000 500 1/4 1/8 0.66
    C-AC3010-02 C-AC3010-02D C-AW3000 C-AL3000 1700 1/4 1/8 0.98
    C-AC3010-03 C-AC3010-03D C-AW3000 C-AL3000 1700 3/8 1/8 0.98
    C-AC4010-03 C-AC4010-03D C-AW4000 C-AL4000 3000 3/8 1/8 1.93
    C-AC4010-04 C-AC4010-04D C-AW4000 C-AL4000 3000 1/2 1/4 1.93
    C-AC4010-06 C-AC4010-06D C-AW4000 C-AL4000 3000 3/4 1/4 1.99
    C-AC5010-06 C-AC5010-06D C-AW5000 C-AL5000 4000 3/4 1/4
    C-AC5010-10 C-AC5010-10D C-AW5000 C-AL5000 4000 1 1/4
    Obs: 1. Den automatiska tömningen är normalt öppen (N.O.), C-AC3010~5010. Ett normalt stängt (N.C.)-alternativ är också tillgängligt, där det lägsta drifttrycket är: normalt öppet - 0,1 MPa (1 kgf/cm²), normalt stängt - 0,15 MPa (1,5 kgf/cm²).
    2. Under ett matningstryck på 0,7 MPa (7,1 kgf/cm²).

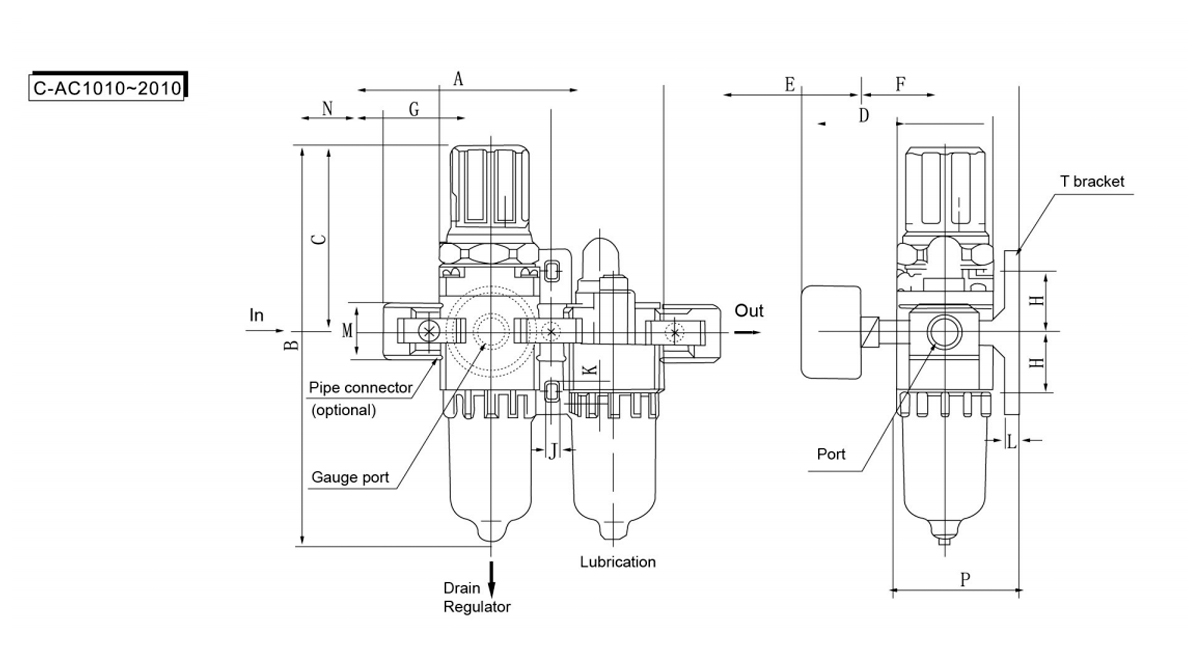

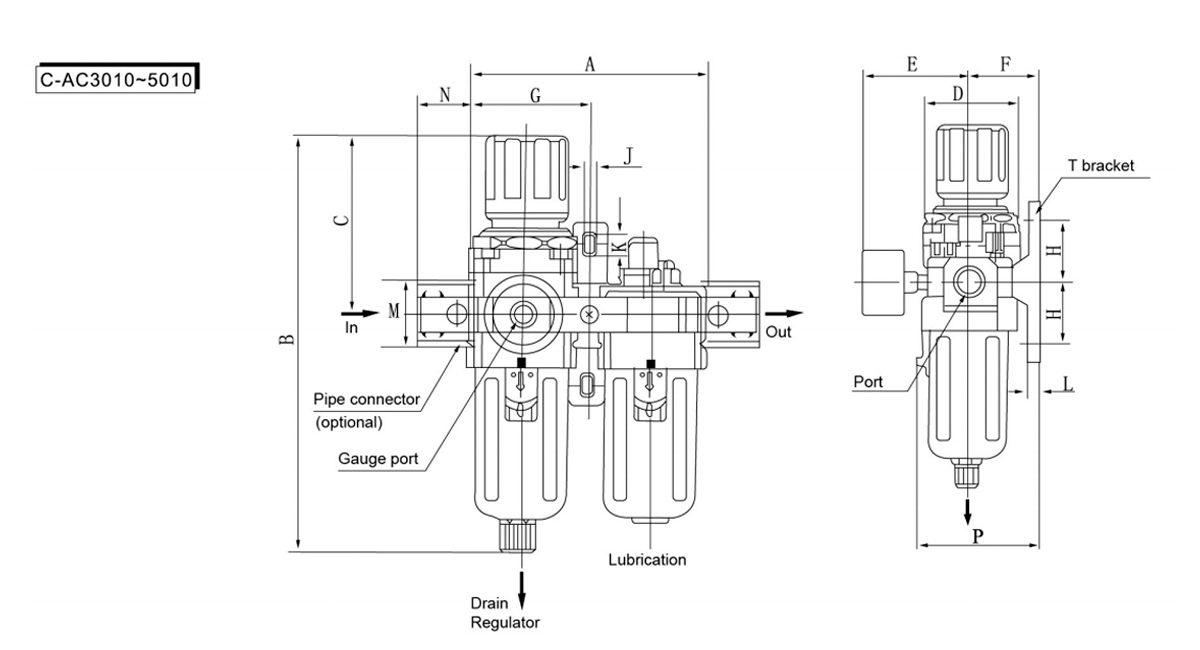

  • Modell Portstorlek A B C D E F G H J K L M N P Anslut med
    Automatisk tömning
    B
    C-AC1010 M5×0,8 58 109.5 50.5 25 26 25 29 20 4.5 7.5 5 17.5 16 38.5 130
    C-AC2010 1/4 90 164.5 78 40 56.8 30 45 24 5.5 8.5 5 22 23 50 187.5
    C-AC3010 1/4 ·3/8 117 211 92.5 53 60.8 41 58.5 35 7 11 7 34.2 26 70.5 248.5
    C-AC4010 3/8 · 1/2 154 262.5 112 70 70.5 50 77 40 9 13 7 42.2 33 88 300
    C-AC4010-06 3/4 164 267 114 70 70.5 50 82 40 9 13 7 46.2 36 88 304
