AF-seriens luftfilter
  • AF-seriens luftfilter
Modulär F.R.L. Enheter AC-serien

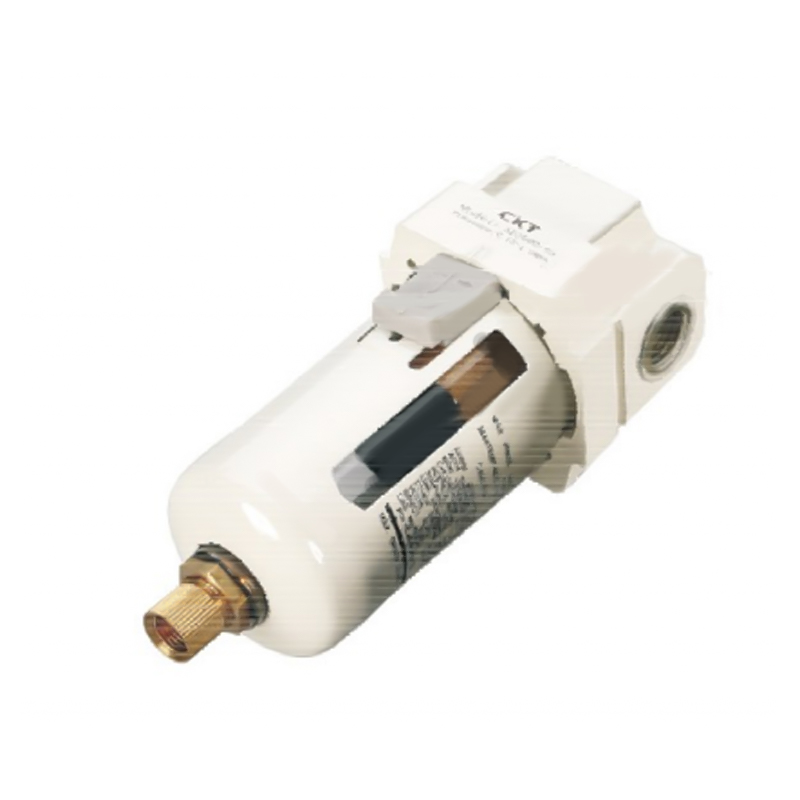

AF-seriens luftfilter

AF-seriens luftfilter är viktiga förbehandlingskomponenter för rening av luftkällor i industriella produktionsmiljöer och har åtagit sig att tillhandahålla stabil och pålitlig kvalitetssäkring av gas för olika pneumatiska system.

1. Utmärkt luftreningseffektivitet: Kärnfiltermaterialets struktur separerar effektivt flytande vattendimma, oljedimma och fasta partikelföroreningar i tryckluft, vilket avsevärt förbättrar driftsäkerheten och förlänger livslängden för nedströms gasanvändande utrustning, vilket säkerställer renheten hos systemets luftkällas medium.
2. Teknisk anpassningsförmåga och installationsbekvämlighet: Den modulära strukturdesignen förenklar installationsprocessen på plats; den är utrustad med en mängd olika kondensatutloppslösningar (såsom manuella/halvautomatiska/helautomatiska avloppsrör) för att anpassa sig till olika arbetsförhållanden och underhållsvanor.
3. Gradientspecifikationskonfiguration: Tillhandahåll en modellserie som täcker olika flödesområden och bearbetningsmöjligheter för att möta behoven i ett brett spektrum av scenarier från precisionsinstrumentlufttillförsel till stor industriell utrustning.
4. Flexibla pipeline-gränssnittsalternativ: En mängd olika standardrörkalibrar är standard för att säkerställa sömlös kompatibilitet med befintliga gasledningssystem, förenkla systemintegrationens komplexitet och förbättra den tekniska implementeringseffektiviteten.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Tryckregulator i AR-serien
NÄSTA：Ingen nästa artikel
  • Bevistryck 1.5Mpa{15.3kgf/cm²}
    Max driftstryck 1.0Mpa{10.2kgf/cm²}
    Omgivande och vätsketemperatur 5~60℃
    Silbländare 5 μm
    Skålmaterial Polykarbonat
    Skålskydd C-AF1000~2000 (utan)    C-AF3000~5000 (med)
    Anmärkning: 2,10,20,40,70,100um för valfritt

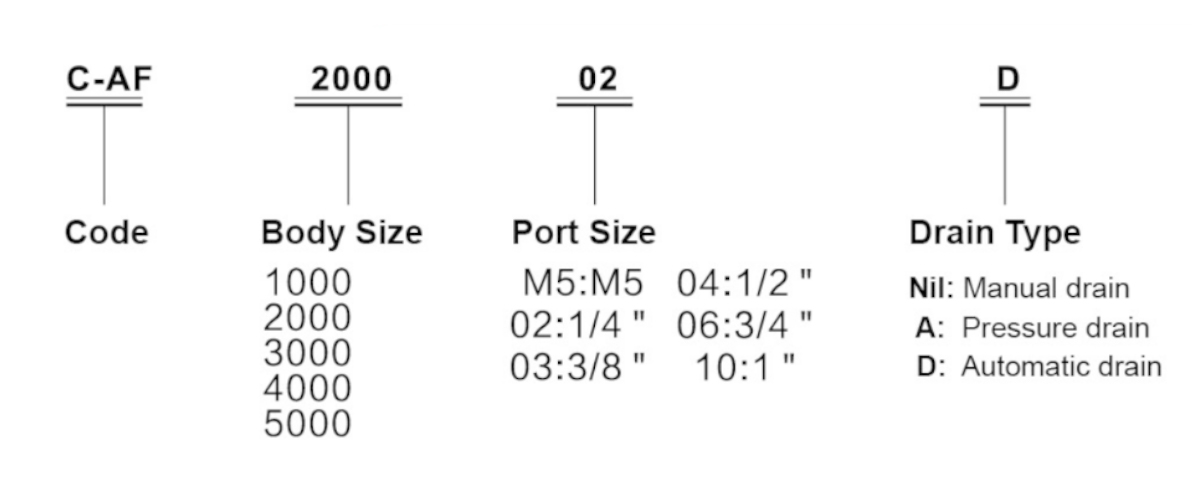

    Modell Specifikation Reservdelar
    Betygsatt flöde
    (L/min)     		Portstorlek
    Rc(PT)     		Skålkapacitet
    (cm²)     		Vikt
    (Kgf)     		Skålkombination
    Manuell tömning Automatisk tömning Manuell tömning Automatisk tömning
    C-AF1000-M5 C-AF1000-M5D 110 M5×8 4 0.07 C100F AD61
    C-AF2000-02 C-AF2000-02D 750 45661 15 0.19 C200F AD62
    C-AF3000-02 C-AF3000-02D 1500 45661 20 0.29 C300F AD43
    C-AF3000-03 C-AF3000-03D 1500 45724 20 0.29 C300F AD43
    C-AF4000-03 C-AF4000-03D 4000 45724 45 0.55 C400F AD44
    C-AF4000-04 C-AF4000-04D 4000 45659 45 0.55 C400F AD44
    C-AF4000-06 C-AF4000-06D 6000 45720 45 0.58 C400F AD44
    C-AF5000-06 C-AF5000-06D 7000 45720 130 1.08 C400F AD44
    C-AF5000-10 C-AF5000-10D 7000 1 130 1.08 C400F AD44
    Obs: 1. Den automatiska dräneringen är normalt öppen (N.O.), medan C-AF3000~4000 också erbjuder ett normalt stängt (N.C.) alternativ. Minsta drifttryck är: normalt öppet - 0,1 MPa (1 kgf/cm²), normalt stängt - 0,15 MPa (1,5 kgf/cm²).
    2. Under ett matningstryck på 0,7 MPa (7,1 kgf/cm²).

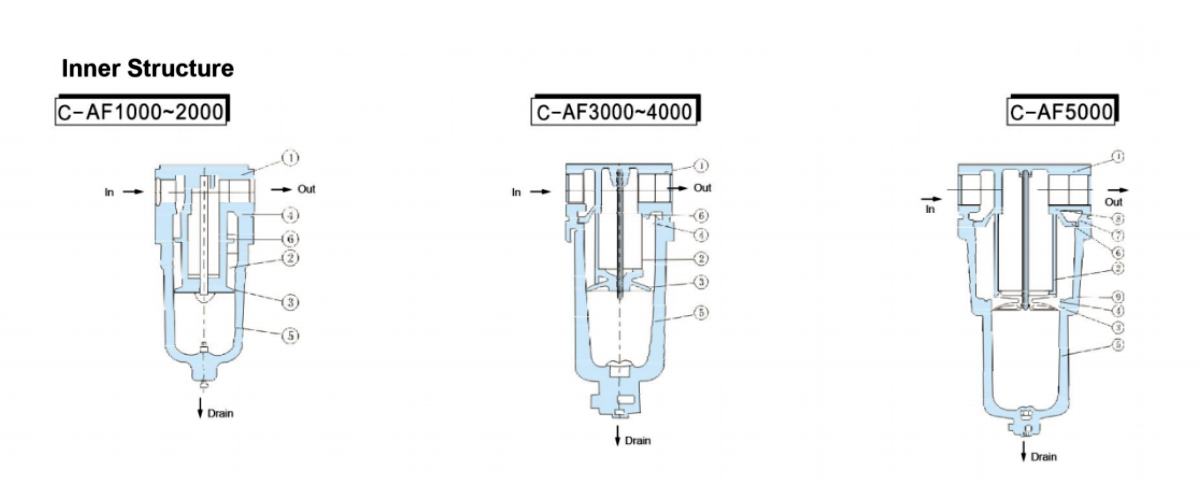

  • Huvudkomponenter
    Objekt Namn Material Reamrk
    C-AF1000~2000 C-AF3000～4000/4000-06 C-AF5000
    1 Filter Bodu Pressgjuten aluminium Pressgjuten aluminium Pressgjuten aluminium Vit
    9 Dräneringssäte - Pressgjuten aluminium Vit

    Objekt Namn Material Del nr.
    C-AF1000 C-AF2000 C-AF3000 C-AF4000 C-AF4000-06 C-AF5000
    2 Filterelement Harts - - - - - -
    Mässing - - - - - -
    3 Skott ABS - - - - - -
    4 Tätning O-ring NBR - - - - - -
    5 Skålkomponenter Polykarbonat - - - - - -
    6 Avböjande platta ABS - - - - - -
    7 Tätning O-ring NBR - - - - - -
    8 Packning NBR - - - - - -

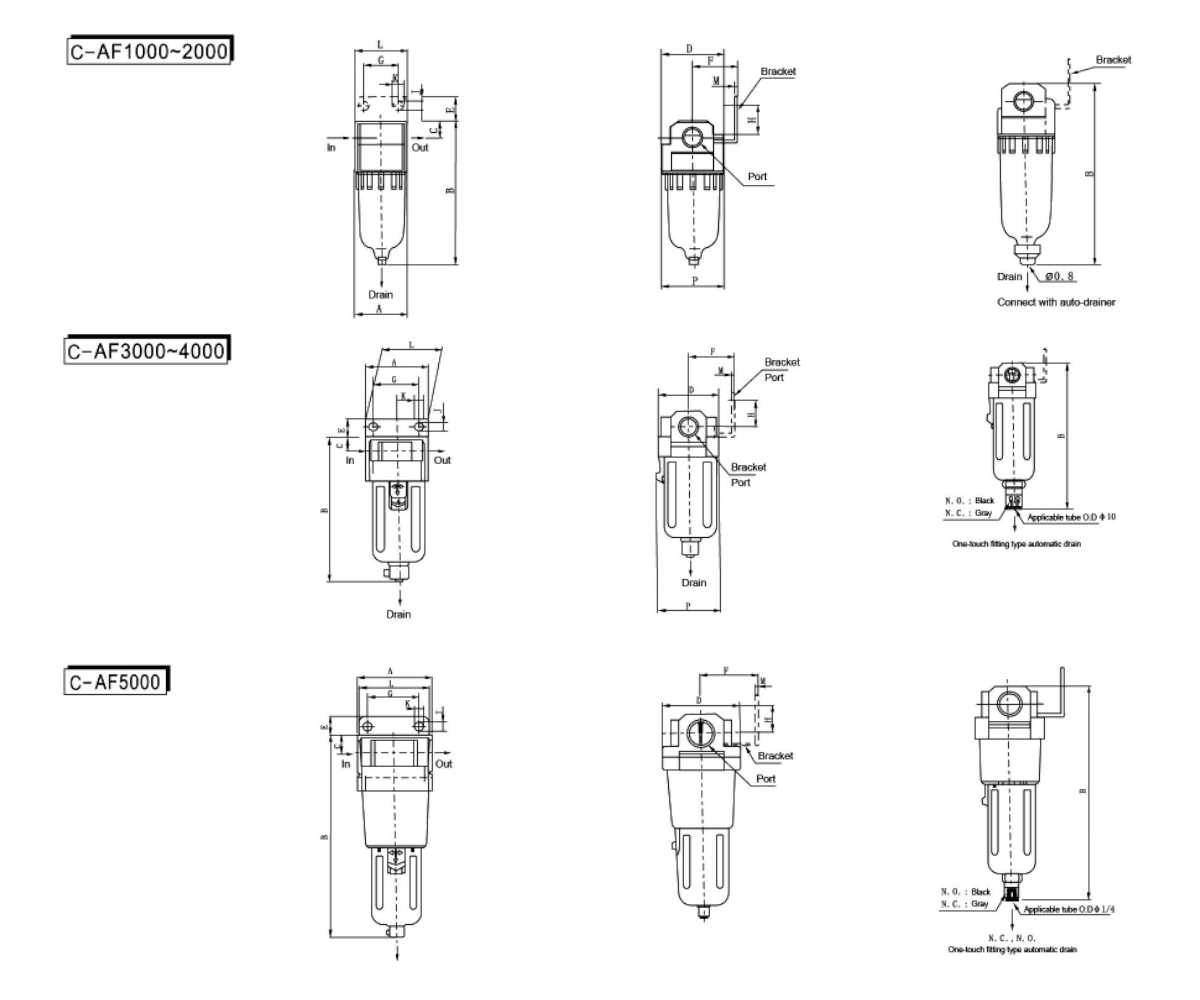

    Modell Portstorlek A B C D E F G H J K L M P Anslut med
    Autoavlopp
    C-AF1000 M5×0,8 25 66 7 25 - - - - - - - - 26.5 86.5
    C-AF2000 45661 40 97.5 11 40 17 30 27 22 5.4 8.4 40 2.3 40 120.5
    C-AF3000 1/4 ·3/8 53 132.5 14 53 16 41 40 23 6.5 8 53 2.3 56 170
    C-AF4000 3/8 · 1/2 70 168.5 18 70 17 50 54 26 8.5 10.5 70 2.3 73 206
    C-AF4000-06 45720 75 172.5 20 70 14 50 54 25 8.5 10.5 70 2.3 73 210
    C-AF5000 3/4 ·1 90 247.5 24 90 23 70 66 35 11 13 90 3.2 90 285.5
