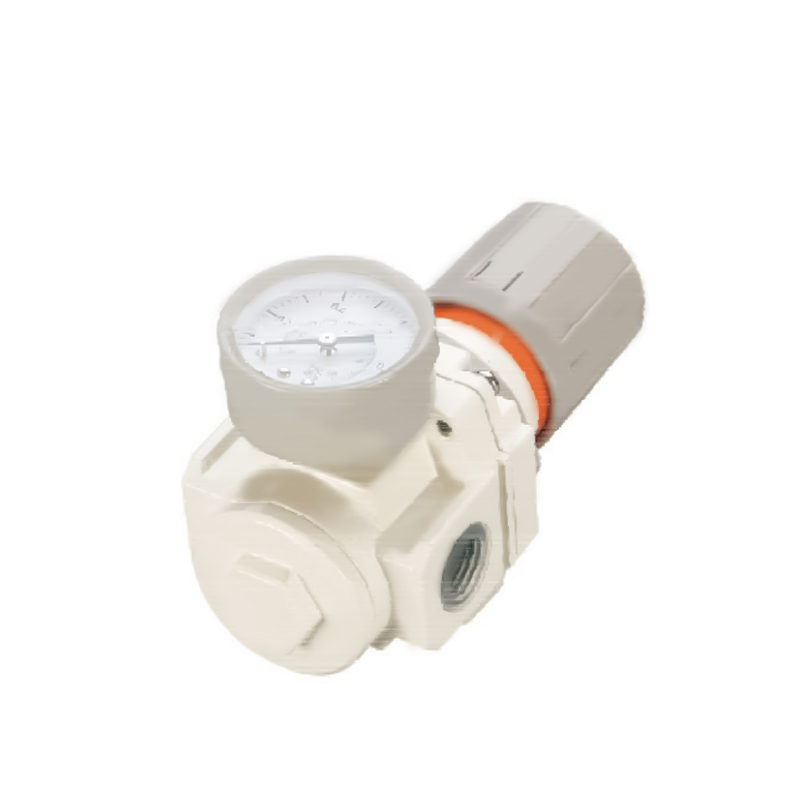

Tryckregulator i AR-serien
  • Tryckregulator i AR-serien
Modulär F.R.L. Enheter AC-serien

Tryckregulator i AR-serien

AR Series Pressure Regulator är en komponent för tryckhanteringssystem inom området industriell vätskekontroll. Den uppnår exakt kontroll av medeltrycket genom en dynamisk balansmekanism och är lämplig för stabila tryckkrav under olika komplexa arbetsförhållanden. Dess design kombinerar strukturell redundans och principer för optimering av vätskedynamik för att säkerställa konsekvent utmatning av systemtrycket.

Kärnfunktioner

1. Fullständig tryckanpassningsförmåga

- Inbyggd flerstegs tryckkompensationsmekanism, kompenserar flödesfluktuationer och uppströms tryckstörningar genom ett adaptivt återkopplingssystem för ventilkärna, etablerar en konstant tryckdomän och skyddar terminalutrustning från plötsliga tryckstötar.

2. Systemintegrationsvänlig arkitektur

- Genom att anta en modulär gränssnittstopologidesign, stöder den axiell/radiell flerdimensionell rörledningskonfiguration, är kompatibel med industriella standardflänsar och snabbkopplingssystem och minskar avsevärt komplexiteten i utbyggnaden och kostnaderna för återuppbyggnad av rörledningar.

3. Skalbar tryckgradienttäckning

- Tillhandahåller en serie produktmatriser över trycknivåer, som täcker lågtrycksfinjustering till högtrycksdämpningsscenarier, och stöder användare att flexibelt matcha ventilhuslösningar för motsvarande tryckintervall enligt systemtrycktröskelvärden.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：AL Seriessmörjare
NÄSTA：AF-seriens luftfilter
  • Bevistryck 1.5Mpa{15.3kgf/cm²}
    Max driftstryck 1.0Mpa{10.2kgf/cm²}
    Omgivande och vätsketemperatur 5~60℃
    Ställ in tryckintervall C-AR1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Anmärkning: C-AR2000~5000 har också tryckområdet: 0,02~0,2Mpa(Kgf/m²)

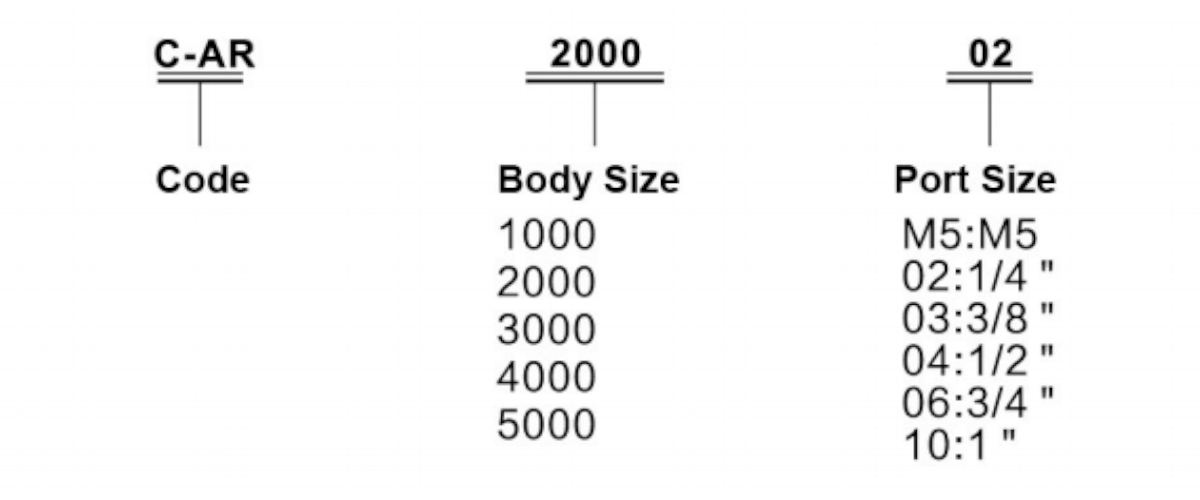

    Modell Specifikation
    Nominellt flöde (L/min) Port Size Rc(PT) Tryckmätare storlek Rc(PT) Vikt (Kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Anmärkning: Trycktillförsel 0,7Mpa(7,1kgf/cm²), det andra inställda trycket är 0,5Mpa(5,1kgf/cm²)

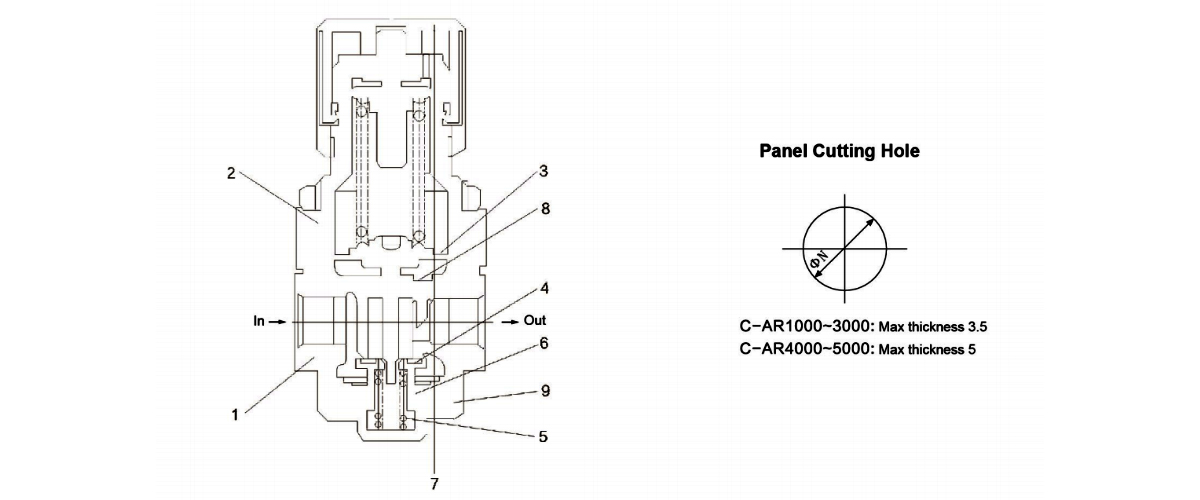

  • Huvudkomponenter
    Objekt Namn Material Anmärkning
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Kropp Pressgjuten zink Pressgjuten aluminium Pressgjuten aluminium Vit
    2 Motorhuv Metacetaldehyd Pressgjuten aluminium Svart

    Komponenter
    Objekt Namn Material Del nr.
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Membranmontering NBR - - - - - -
    4 Ventilmontering Mässing NBR - - - - - -
    5 Ventilfjäder Rostfritt stål - - - - - -
    6 O-ring NBR - - - - - -
    7 Min Pring Ring NBR - - - - - -
    8 O-ring NBR - - - - - -
    9 O-ring NBR - - - - - -
    10 Justera fjädern - - - - - - -
    11 Avgasventil - - - - - - -

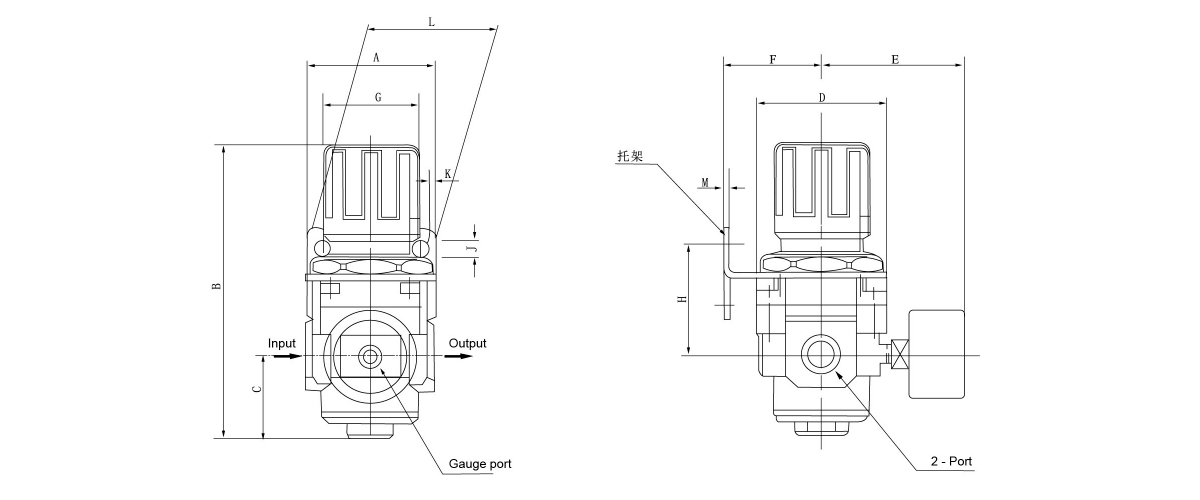

    Modell A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
