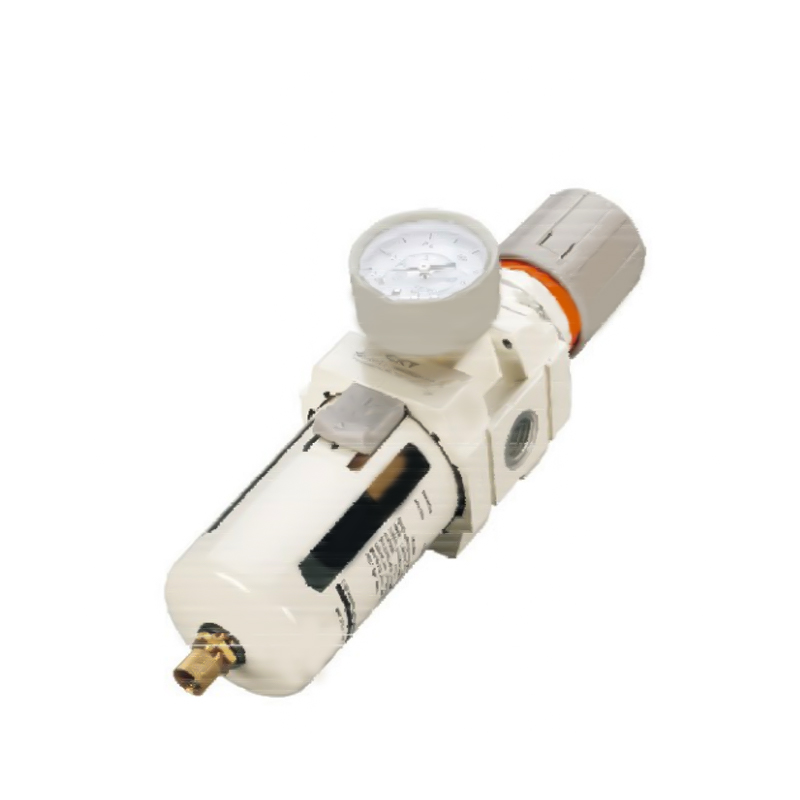

AW-seriens filtertrycksregulator
  • AW-seriens filtertrycksregulator
Modulär F.R.L. Enheter AC-serien

AW-seriens filtertrycksregulator

AW-seriens filtertrycksregulator är en viktig komponent för bearbetning av luftkällor i industriella pneumatiska system. Den integrerar filtrerings- och tryckregleringsfunktioner för att tillhandahålla ren och tryckstabil tryckluft för ställdon, vilket säkerställer tillförlitlighet och långsiktig drift av systemet.

1. Möjlighet för avlyssning av föroreningar i flera steg

Den inbyggda högeffektiva filtreringsstrukturen kan djupseparera fasta partiklar och vätskerester i luftkällan, vilket minskar risken för förorening av rörledningen.


2. Tryckdynamisk balanskontroll

Tryckregleringsmekanismen har låga hystereskarakteristika, och utgående tryckfluktuationsintervall är smalt, vilket effektivt undertrycker tryckavvikelsen som orsakas av belastningsändringar.


3. Modulärt monteringsgränssnitt

Standardportens snabbkopplingsdesign har antagits, vilket är kompatibelt med vanliga gasgrenrör och rörledningslayouter, vilket avsevärt förkortar installationscykeln på plats.


4. Helscenario specifikation täckning

Ger 2000/3000/4000/5000 serieflödesnivåer för att anpassa sig till arbetsförhållandena för pneumatiska kretsar av olika storlekar.


5. Universell rörledningsanpassning

Stöder 1/8" till 1" tvärdiameter rörkonfiguration för att uppnå snabb kompatibel distribution med befintliga gasförsörjningsnätverk.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：AC-seriens filterkombination (två delar)
NÄSTA：AL Seriessmörjare
  • Bevistryck 1.5Mpa{15.3kgf/cm²}
    Max driftstryck 1.0Mpa{10.2kgf/cm²}
    Omgivande och vätsketemperatur 5~60℃
    Silbländare 5 μm
    Skålmaterial Polykarbonat
    Skålskydd C-AW1000~2000(utan)       C-AW3000~5000(med)
    Ställ in tryckintervall C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Anmärkning: 2,10,20,40,70,100μm för tillval

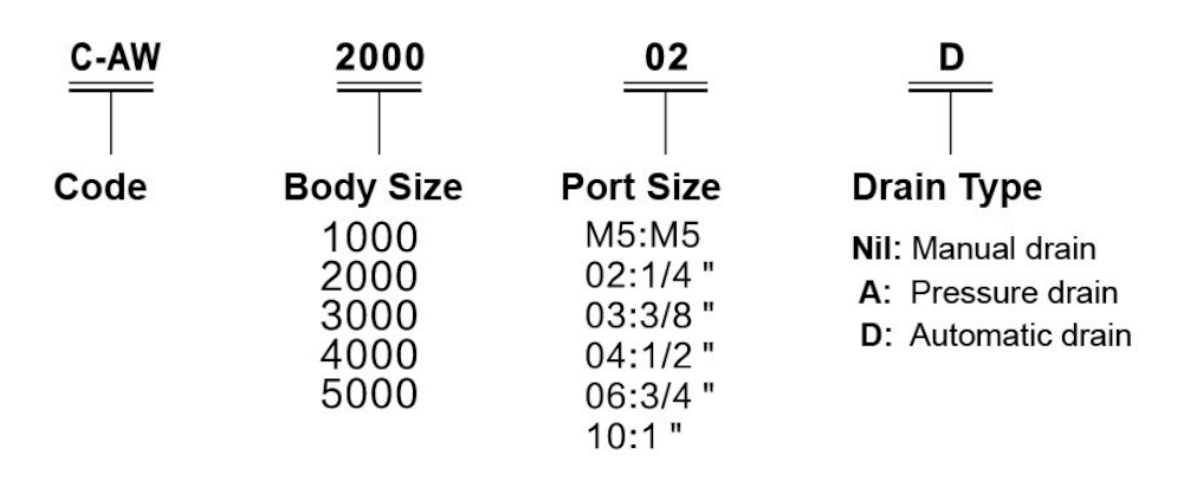

    Modell Specifikation
    Betygsatt flöde Portstorlek
    Rc(PT)     		Mätare Port storlek
    Rc(PT)     		Vikt
    (Kgf)
    Manuellt dränering Automatisk tömning
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Obs: 1. Den automatiska tömningen är normalt öppen (N.O.). C-AW3000~4000-serien erbjuder också ett normalt stängt (N.C.)-alternativ. Minsta drifttryck är: normalt öppet - 0,1 MPa (1 kgf/cm²), normalt stängt - 0,15 MPa (1,5 kgf/cm²).
    2. Under ett matningstryck på 0,7 MPa (7,1 kgf/cm²).

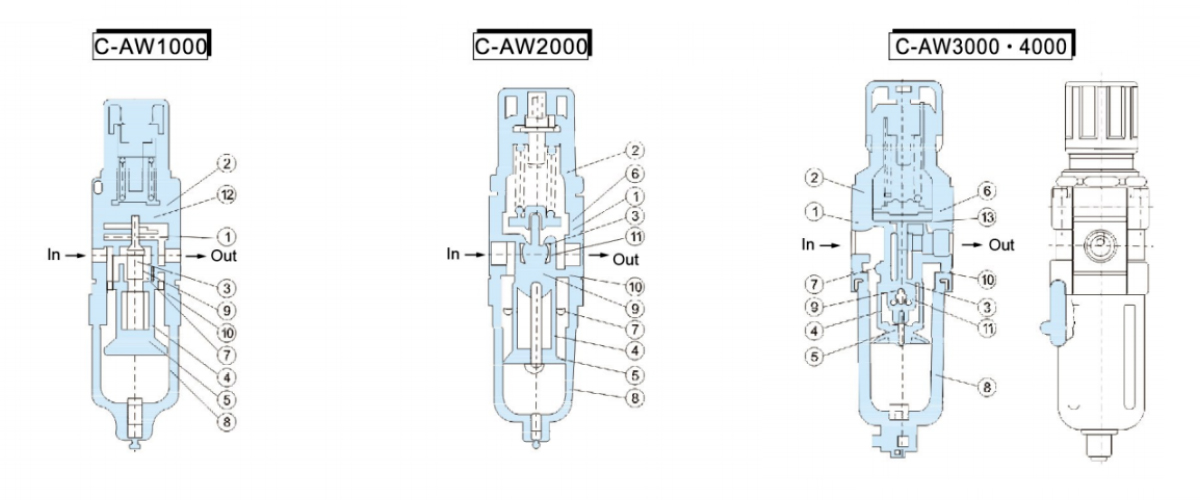

  • Huvudkomponenter
    Objekt Namn Material Anmärkning
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Kropp Pressgjuten zink Pressgjuten aluminium Pressgjuten aluminium Vit
    2 Motorhuv Metacetaldehyd Pressgjuten aluminium Svart

    Komponenter
    Objekt Namn Material Del  nr.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Ventilmontering Mässing NBR - - - - -
    4 Filterelement Harts - - - - -
    5 Skott ABS - - - - -
    6 Membranmontering NBR - - - - -
    7 Avböjningsplatta ABS - - - - -
    8 Skålmontering Polykarbonat - - - - -
    9 Ventilfjäder Rostfritt stål - - - - -
    10 Kropp O-ring NBR - - - - -
    11 Ventil O-ring NBR - - - - -
    12 MIN-ring NBR - - - - -
    13 O-ring NBR - - - - -

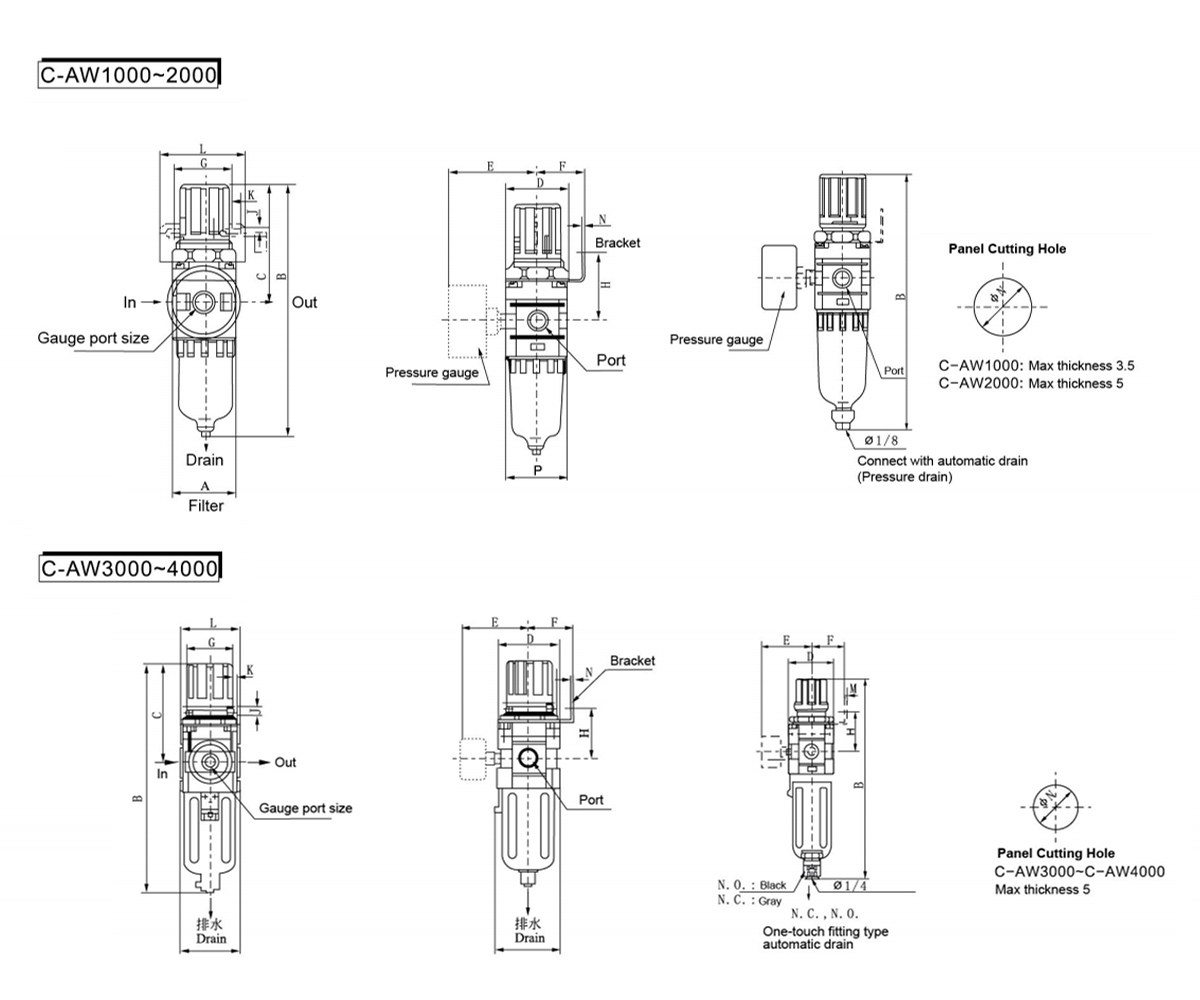

    Modell Port
    Storlek     		A B C D E F G H J K L M N P Anslut med
    Automatisk dränering
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
