One Touch Fitting

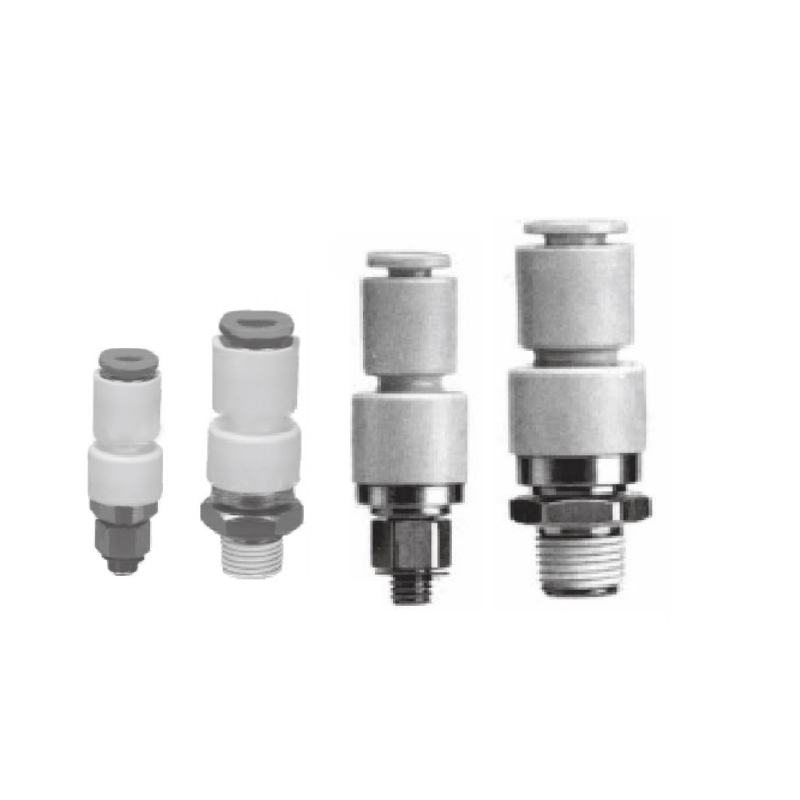

KS/KX-serien One touch-beslag

Funktioner
·Inbyggt lager
· Hög hastighet roterande
· Kopparfria specifikationer, mässingsdelar är alla elektriska nickelpläterade.
·Kan användas i vakuumsystem (vakuumgrad under100kPa)

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：AQ Series One touch-koppling
NÄSTA：MQR-serien med lågt vridmoment roterande One touch-koppling
  • Vätska Luft
    Max driftstryck 1,0 MPa
    Vakuum   drift   tryck -100kPa
    Bevistryck 3,0 MPa
    Omgivande och vätsketemperatur -5~60℃ (Ingen frysning)

    Roterande vridmoment/tillåtet antal rotationer
    Driftstryck: Under 0,5 MPa
    Tillämplig Slang O.D Ø4 Ø6 Ø8 Ø10 Ø12
    Roterande vridmoment 0.006 0.012 0.014 0.020 0.022
    Tillåtet nummer
    Av rotationer     		C-KS-serien 500 500 400 300 250
    C-KX Series 1500 1200 1200 1000 1000

  • Tillämplig slang O.D
    (mm)     		Modelllll Anslutningsgänga T H Bredd över lägenheter D1 D2 L A M
    Min
    Port
    Storlek
    Effektivt område
    (mm²)
    Vikt
    (g)
    Nylon Uretan

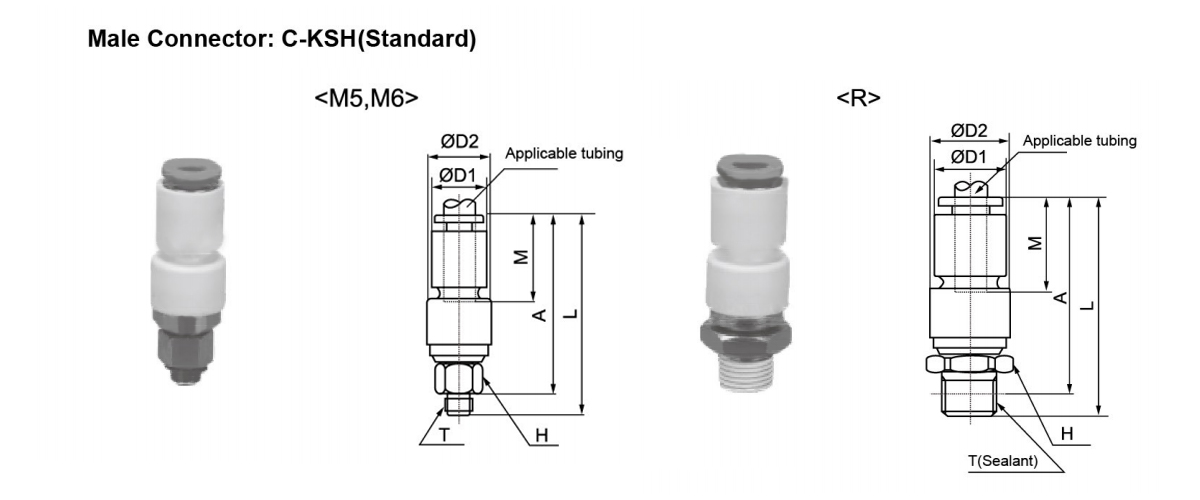

    Ø4 C-KSH04-M5 M5×0,8 8 10.4 12 36.5 33 16 2.5 4.0 4.0 9
    C-KSH04-M6 M6×1 37
    C-KSH04-01S 1/8 12 38 34 14
    Ø6 C-KSH06-M5 M5×0,8 8 12.8 14 37.5 33.5 7 2.5 4.0 4.0 12
    C-KSH06-M6 M6×1 38 34 3 5.6 5.6
    C-KSH06-01S 1/8 14 39.5 35.5 4 10.4 10.4 17
    C-KSH06-02S 1/4 42.5 36.5 23
    Ø8 C-KSH08-01S 1/8 17 15.2 17 44 40 18.5 6 26.1 18.0 23
    C-KSH08-02S 1/4 47 41 29
    C-KSH08-03S 3/8 48 41.5 37
    Ø10 C-KSH10-02S 1/4 22 18.5 22 54 48 21 7 36.3 29.5 55
    C-KSH10-03S 3/8 55 48.5 63
    C-KSH10-04S 1/2 57.5 49.5 81
    Ø12 C-KSH12-03S 3/8 24 20.9 24 57 50.5 22 8 46.1 16.1 75
    C-KSH12-04S 1/2 60 52 92

    Tillämplig slang O.D
    (mm)     		Modelllll Anslutningsgänga T H Bredd över lägenheter D1 D2 L A M
    Min
    Port
    Storlek
    Effektivt område
    (mm²)
    Vikt
    (g)
    Nylon Uretan

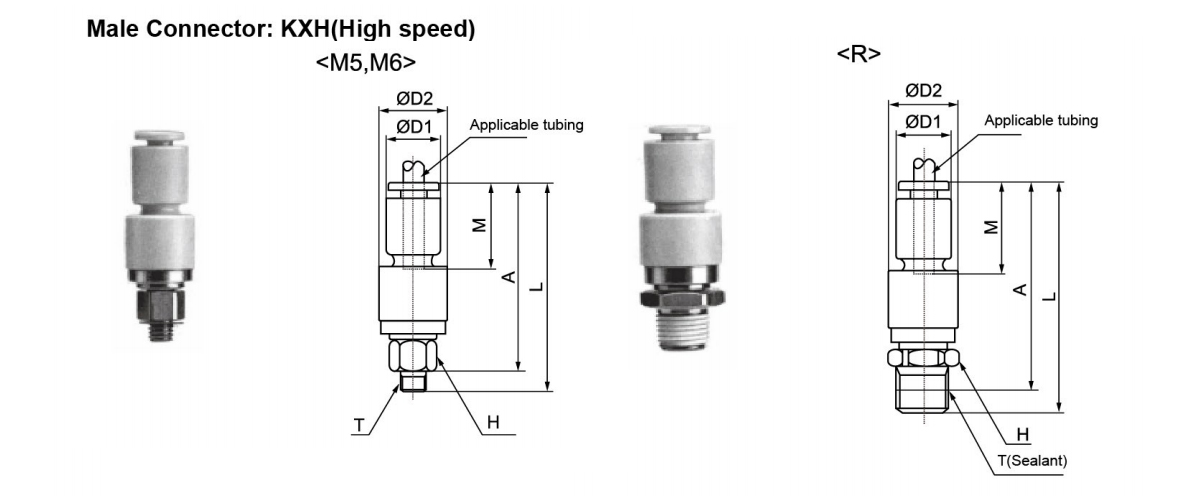

    Ø4 C-KXH04-M5 M5×0,8 8 10.4 13 38.5 35 16 2.5 4.0 4.0 11
    C-KXH04-M6 M6×1 39
    C-KXH04-02S 1/8 12 40 36 16
    Ø6 C-KXH06-M5 M5×0,8 8 12.8 15 39.5 36 17 2.5 4.0 4.0 15
    C-KXH06-M6 M6×1 40 3 5.6 5.6
    C-KXH06-01S 1/8 14 42 38 4 10.4 10.4 20
    C-KXH06-02S 1/4 45 39 26
    Ø8 C-KXH08-01S 1/8 17 15.2 18 46 42 18.5 6 26.1 18.0 28
    C-KXH08-02S 1/4 49 43 34
    C-KXH08-03S 3/8 50 44 42
    Ø10 C-KXH10-02S 1/4 22 18.5 23.5 58 52 21 7 36.3 29.5 68
    C-KXH10-03S 3/8 59 76
    C-KXH10-04S 1/2 62 53 94
    Ø12 C-KXH12-03S 3/8 24 20.9 26 60 54 22 8 46.1 46.1 88
    C-KXH12-04S 1/2 63 55 105

    Tillämplig slang O.D
    (mm)     		Modelllll Anslutningsgänga T H
    Bredd
    Tvärs över
    Lägenheter     		D1 D2 L1 L2 A M
    Min
    Port
    Storlek
    Effektivt område
    (mm²)     		Vikt
    (g)
    Nylon Uretan

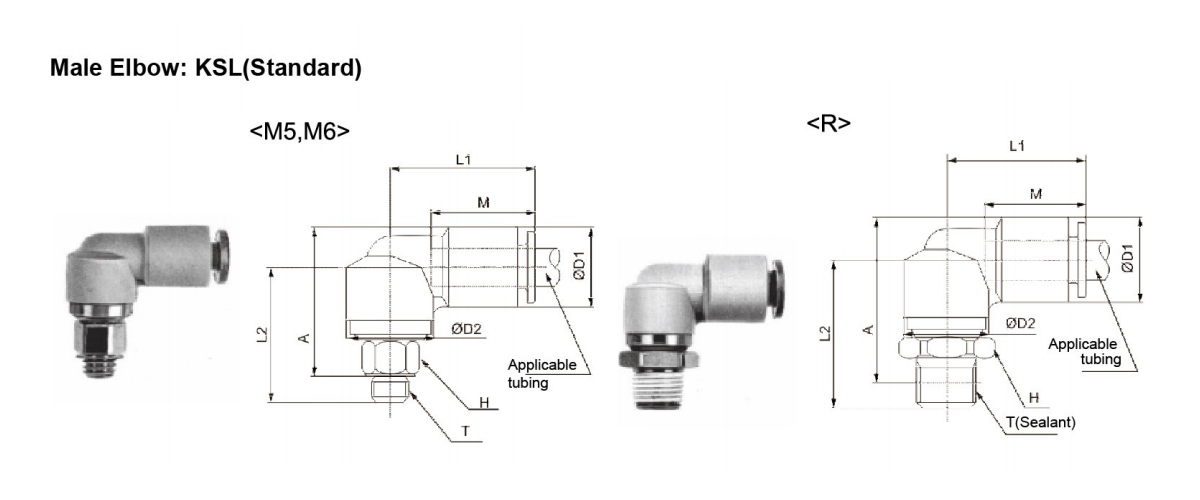

    Ø4 C-KSL04-M5 M5×0,8 8 10.4 12 21 20.5 22 16 2.5 3.5 3.5 9
    C-KSL04-M6 M6×1 21
    C-KSL04-01S 1/8 12 22 23.5 14
    Ø6 C-KSL06-M5 M5×0,8 8 12.8 14 23 21 23.5 17 2.5 3.5 3.5 12
    C-KSL06-M6 M6×1 21.5 24 3 5.0 5.0
    C-KSL06-01S 1/8 14 23 25.5 4 8.6 8.6 17
    C-KSL06-02S 1/4 26 26.5 23
    Ø8 C-KSL08-01S 1/8 17 15.2 17 26 26.5 30 18.5 6 21.6 14.9 23
    C-KSL08-02S 1/4 29.5 31 29
    C-KSL08-03S 318 31 32 38
    Ø10 C-KSL10-02S 1/4 22 18.5 22 21.5 34 37.5 21 7 30.5 25.0 56
    C-KSL10-03S 318 35 38 64
    C-KSL10-04S 1/2 38 39.5 82
    Ø12 C-KSL12-03S 318 24 20.9 24 34 36.5 40.5 22 8 35.1 35.1 76
    C-KSL12-04S 1/2 39.5 42 93

    Tillämplig slang O.D
    (mm)     		Modelllll Anslutningsgänga T H
    Bredd
    Tvärs över
    Lägenheter     		D1 D2 L1 L2 A M
    Min
    Port
    Storlek
    Effektivt område
    (mm²)
    Vikt
    ( g)
    Nylon Uretan

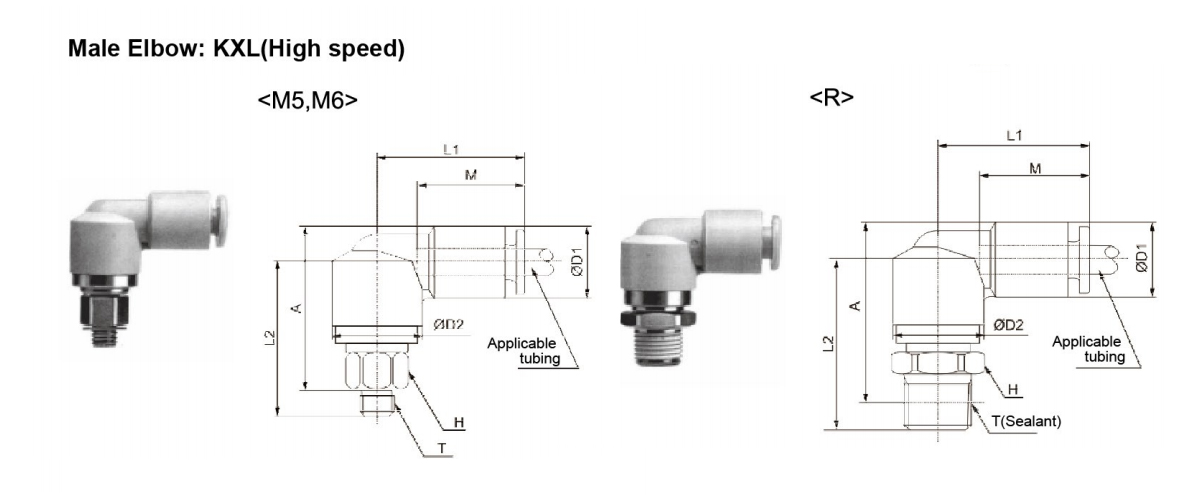

    Ø4 C-KXL04-M5 M5×0,8 8 10.4 13 22 22.5 24 16 2.5 3.5 3.5 11
    C-KXL04-M6 M6×1 23
    C-KXL04-01S 1/8 12 24 25 16
    Ø6 C-KXL06-M5 M5×0,8 8 12.8 15 24 23.5 26 17 2.5 2.5 3.5 15
    C-KXL06-M6 M6×1 24 3 5.0 5.0
    C-KXL06-01S 1/8 14 25 28 4 8.6 8.6 20
    C-KXL06-02S 1/4 28 29 26
    88 C-KXL08-01S 1/8 17 15.2 18 27 29 32 18.5 6 21.6 14.9 28
    C-KXL08-02S 1/4 32 33 34
    C-KXL08-03S 318 33 34 43
    Ø10 C-KXL10-02S 1/4 22 18.5 23.5 32 38 42 21 7 30.5 25.0 39
    C-KXL10-03S 318 39 77
    C-KXL10-05S 1/2 42 43 95
    Ø12 C-KXL12-03S 318 24 20.9 26 35 40 44 22 8 35.1 35.1 89
    C-KXL12-04S 1/2 43 45 105
