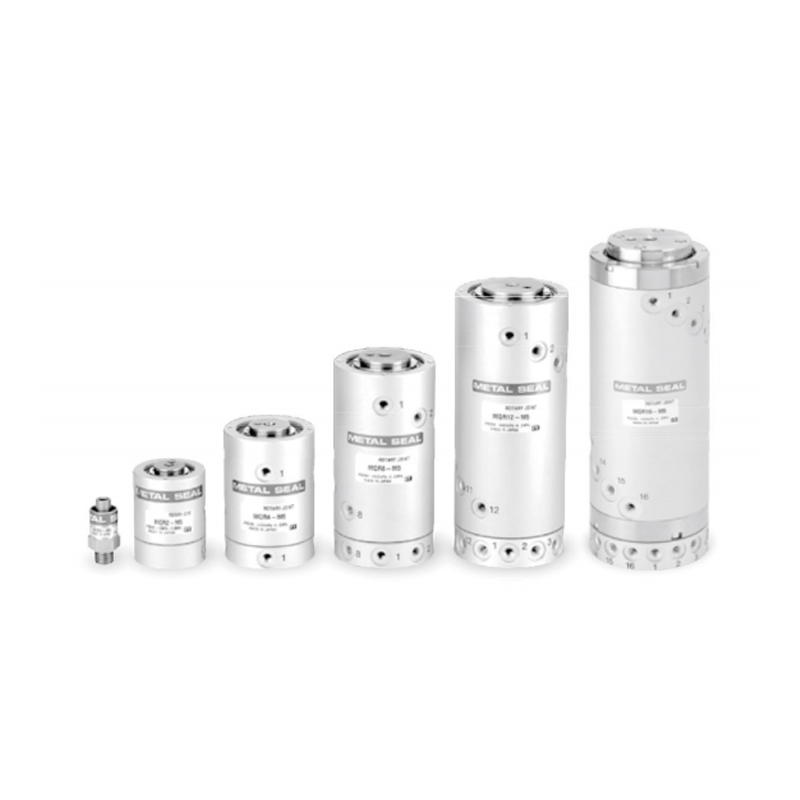

MQR-serien med lågt vridmoment roterande One touch-koppling
  • MQR-serien med lågt vridmoment roterande One touch-koppling
One Touch Fitting

MQR-serien med lågt vridmoment roterande One touch-koppling

Metalltätningsmetod.
Roterande mekanism・Används för att tillföra luft till roterande och svängande delar som robotarmar.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：KS/KX-serien One touch-beslag
NÄSTA：KC Series Self-Sealing One touch-koppling

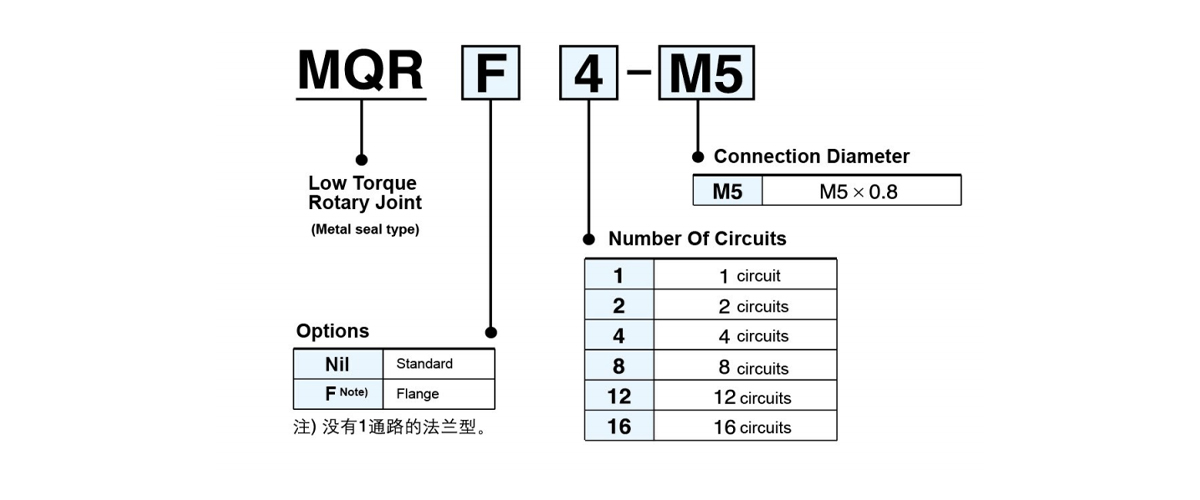

  • Modell MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Antal kretsar (antal portar) 1 krets 2 kretsar 4 kretsar 8 kretsar 12 kretsar 16 kretsar
    Vätska Luft · Inert gas
    Tätningsstruktur Metalltätning
    Guidestruktur Lagerstödd Lagerstödd at both ends
    Portstorlek Hane      R1/8 M5×0,8
    Hona     M5×0,8
    Flödeshastighet
    Egenskaper     		C 0,50[dm³/(s ·bar)]
    b 0.40
    Cv 0.17
    Smörjning Krävs inte
    Lägsta driftstryck -100kPa
    Max driftstryck 1,0 MPa
    Anmärkning 1)
    Omgivande &drift
    Vätska Temperature     		-10~80℃
    Notera )2
    Max Start-Rotation Vridmoment     		0,003N ·m   eller   mindre 0,03N ·m   eller   mindre 0,05N ·m   eller   mindre 0,10N ·m   eller   mindre 0,20N ·m eller mindre 0,50N·m eller mindre
    Obs 5)
    Tillåtet rotationsnummer Anmärkning     		3000min⁻¹(r.p.m.)eller mindre Note3) 2000min⁻¹(r.p.m.) eller mindre 1500min⁻¹(r.p.m.) eller mindre 900min⁻¹(r.p.m.) eller mindre 600min⁻¹(r.p.m.) eller mindre 200min⁻¹(r.p.m.) eller mindre
    Obs 4)
    Tillåten radiell belastning
    (Tillåten kopplingsaxelreaktion)     		1N eller mindre 15 Inte heller mindre 30N eller mindre 40N eller mindre 50N eller mindre
    Tillåten axiell belastning
    Vikt 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Obs  1) Temperaturen 80℃ inkluderar temperaturökning under rotation;
    Notera 2) Startmomentet ändras inte med matningstrycket eller vid utebliven användning (förblir inom det maximala startvridmomentet),
    men det ändras med rotationsnumret;
    Notera 3)Om du använder en hastighet över 600min-1(rpm), se till att rotationen är i den riktning som fogen är fäst;
    Obs 4) Gummi/hartskoppling rekommenderas på grund av deras utmärkta absorption av offcenter, stötar och vibrationer;
    Obs  5)min-1,Antal  rotationer  per  1  minut.

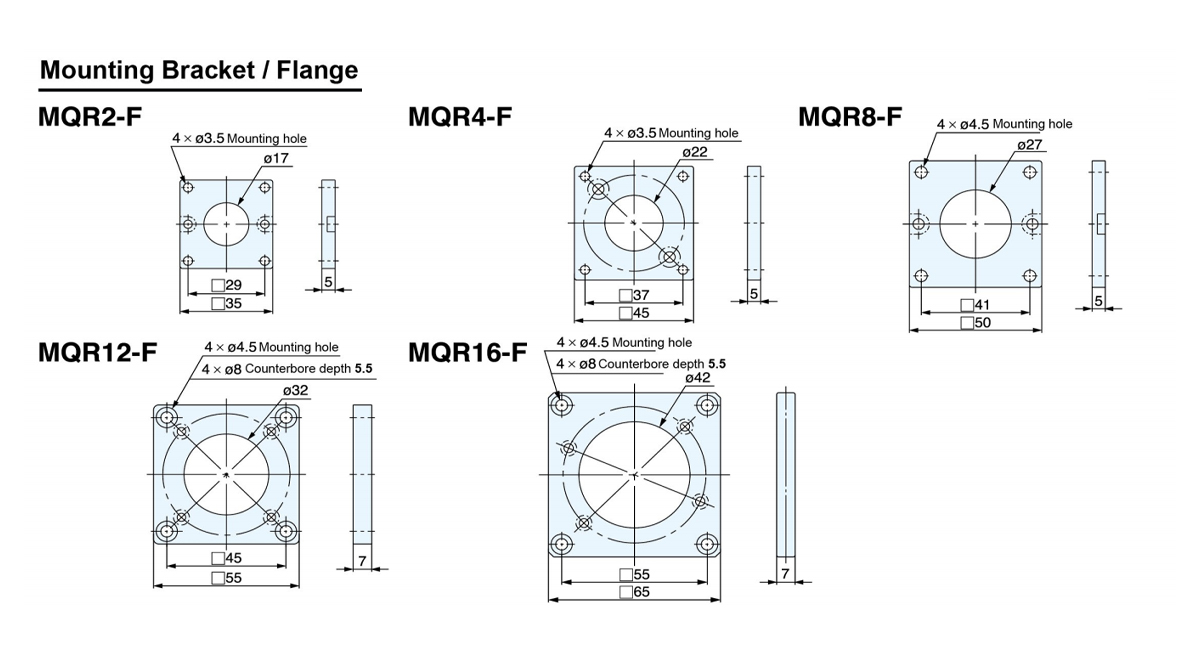

    Antal kretsar Fläns delnummer
    2 Kretsar MQR2-F
    4 Kretsar MQR4-F
    8 Kretsar MQR8-F
    12 kretsar MQR12-F
    16 kretsar MQR16-F

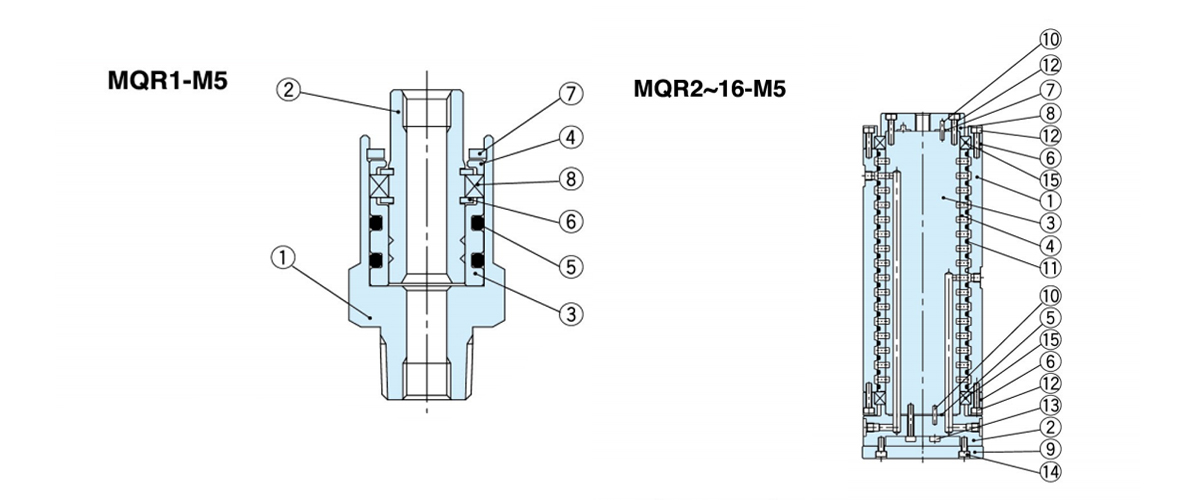

  • Komponentdelar (MQR1-M5,1 krets)
    Objekt Namn Material Reamrk
    1 Kropp Rostfritt stål
    2 Spola Special rostfritt stål
    3 Ärm Special rostfritt stål
    4 Tallrik Aluminium
    5 O-ring H-NBR
    6 Låsring Kolstål
    7 Låsring Kolstål
    8 Radiallager

    Komponentdelar (MQR2 till 16-M5,2 till 16 kretsar)
    Objekt Namn Material Reamrk
    1 Kropp Aluminium alloy
    2 Adapterplatta Aluminium alloy
    3 Spola Special rostfritt stål
    4 Ärm Special rostfritt stål
    5 Packning H-NBR
    6 Lagerhållare Rostfritt stål Endast 16 kretsar
    7 Packning H-NBR Endast 16 kretsar
    8 Tallrik Aluminium alloy Endast 16 kretsar
    9 Fläns Aluminium alloy
    10 Parallell stift Kolstål Förutom 2 kretsar
    11 O-ring H-NBR
    12 Bolt Kolstål Endast 16 kretsar
    13 Bolt Kolstål
    14 Bolt Kolstål
    15 Radiallager -
