MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20) Leverantörer

Hem / Produkter / Luftcylinder / Skjutcylinder / MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)

MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20) MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20) MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)
  • MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)
  • MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)
  • MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)
Skjutcylinder

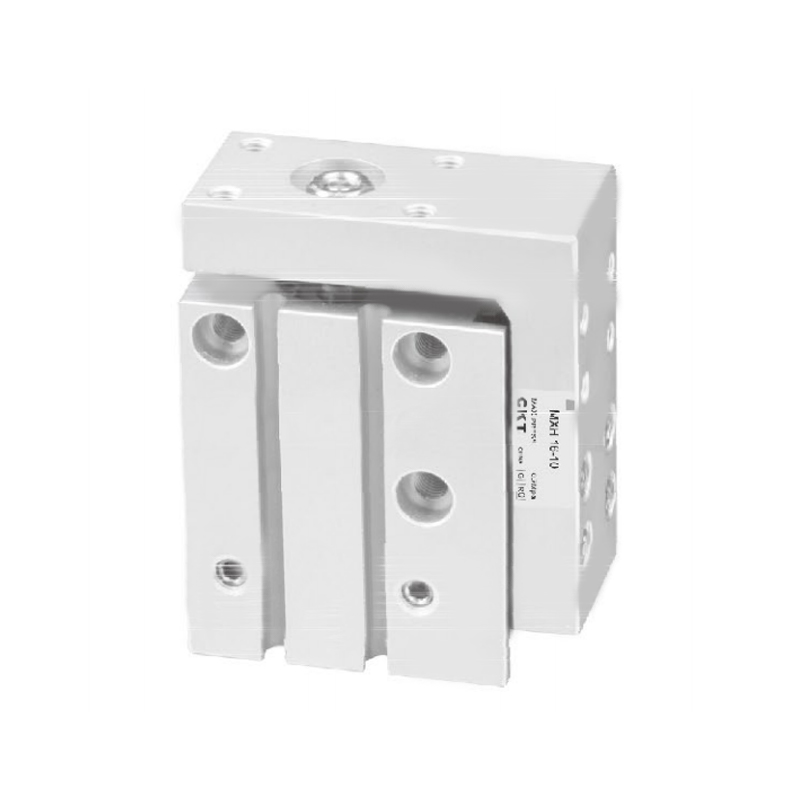

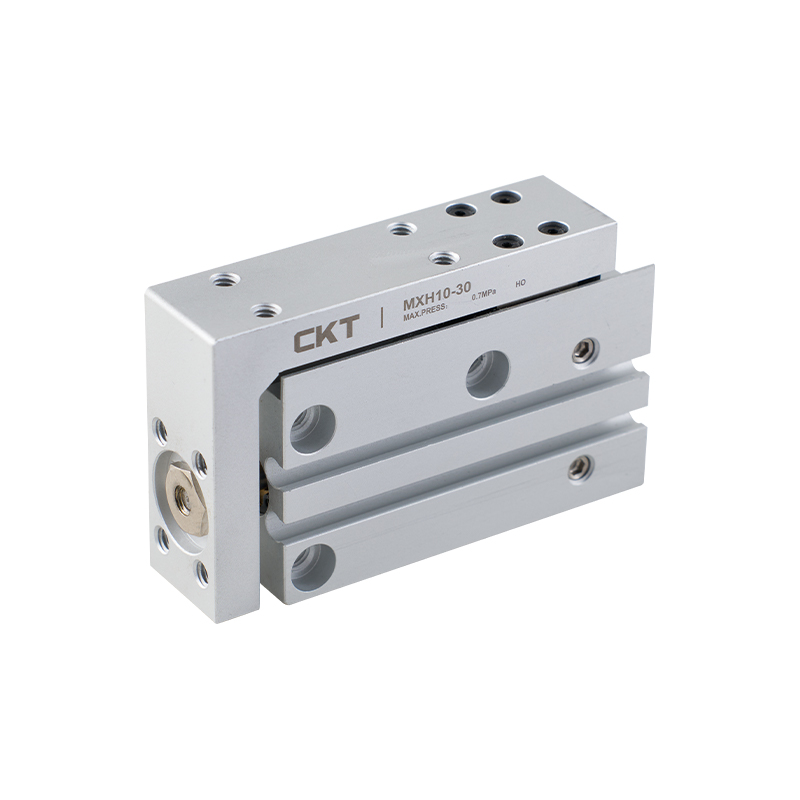

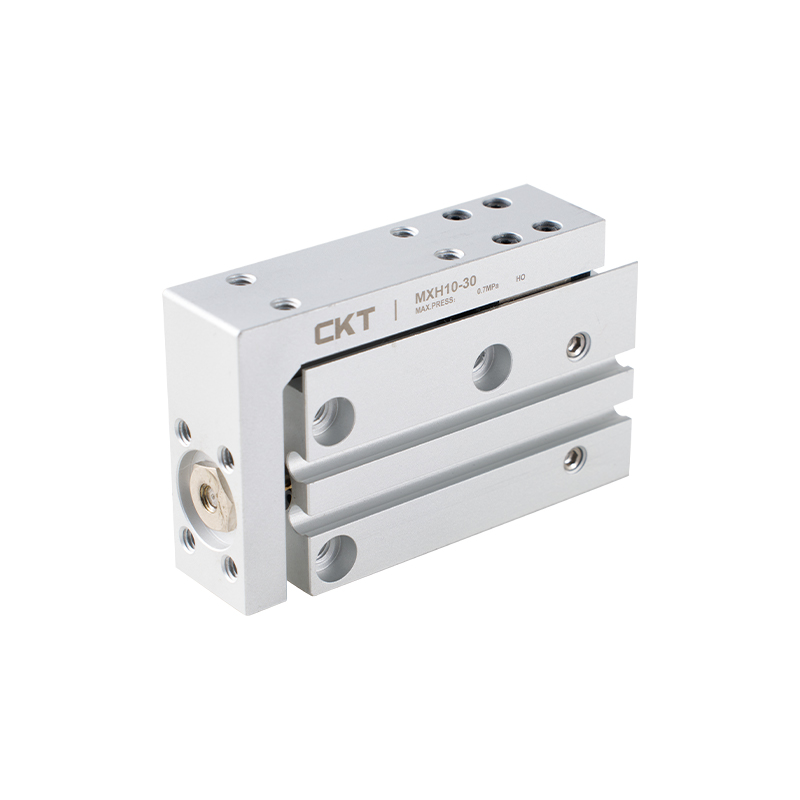

MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)

1. Installera linjära styrlager för att förbättra kolvstångens icke-rotationsnoggrannhet;
2. Standard inbyggd magnetisk ring, kan installeras med reseavkännande magnetisk omkopplare;

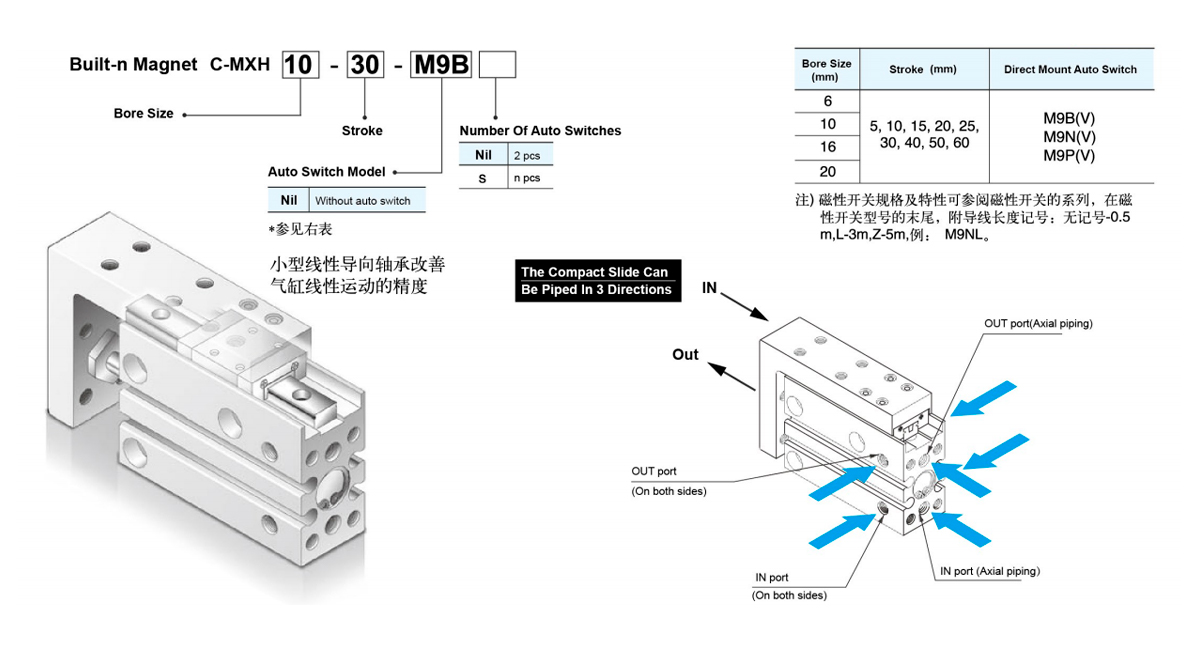

3. Kan anslutas till luftkällan från tre sidor;
4. Kan installera magnetiska strömbrytare på två sidor;
5. Standardgummibuffertar i båda ändar;
6. Det tillåtna vridmomentet är sex gånger det för MXU-serien.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：STM Series Slide Cylinder (Ø10~Ø25)
NÄSTA：MXQ-seriens glidcylinder (cirkulerande linjär styrning) Dubbelcylindertyp (Ø6~Ø25)
  • Standardspecifikation
    Hålstorlek (mm) 6 10 16 20
    Styrlagerbredd 5 7 9 12
    Vätska Luft
    Åtgärd Dubbelverkande
    Min drifttryck 0,15 MPa 0,06 MPa 0,05 MPa
    Max arbetstryck 0,7   MPa
    Omgivnings- och vätsketemperatur Utan automatisk switch: -10～ 70℃
    Med automatisk switch: -10～ 60℃     		(Ingen frysning)
    Kolvhastighet 50–500     mm/s
    Tillåten kinetisk energi J 0.0125 0.025 0.05 0.1
    *Smörjning Krävs inte
    Kudde Gummi stötfångare i båda ändar
    Slaglängdstolerans (mm) 1.00
    Auto switch (tillval) Reed auto switch:D-A9□,
    Solid state auto switch: D-M9□
    Rörportstorlek M5×0,8
    *Vänligen  använd  ISOVG32  om du vill använda  smörjning.

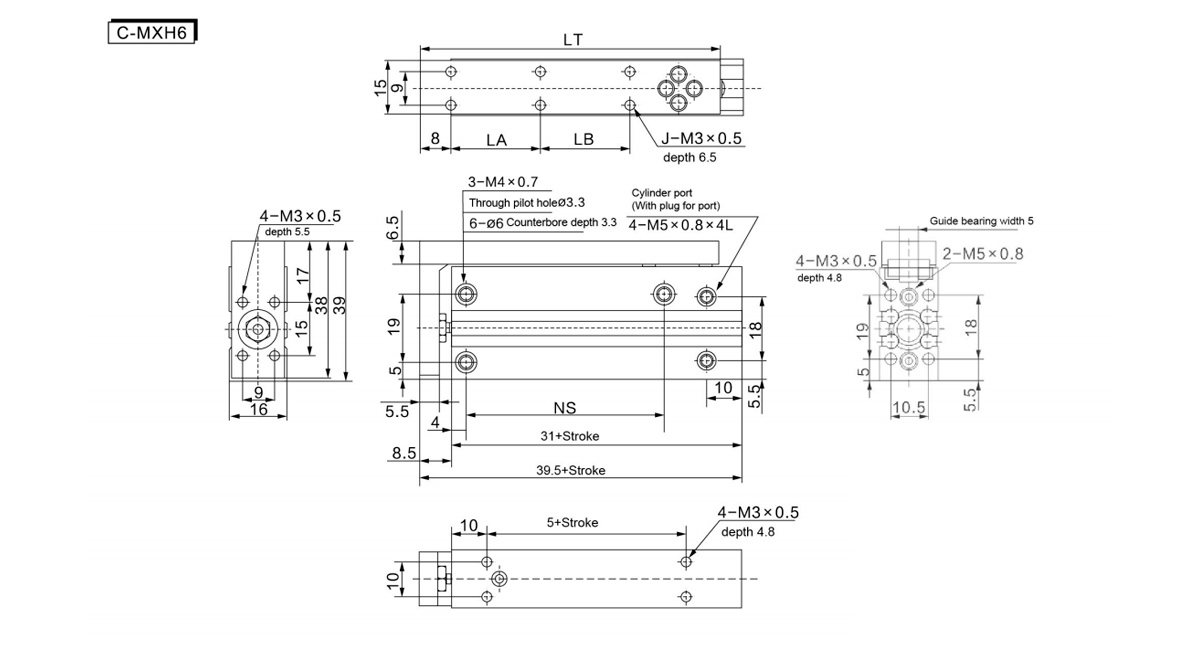

  • Modell (mm) J LA LB LT NS
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

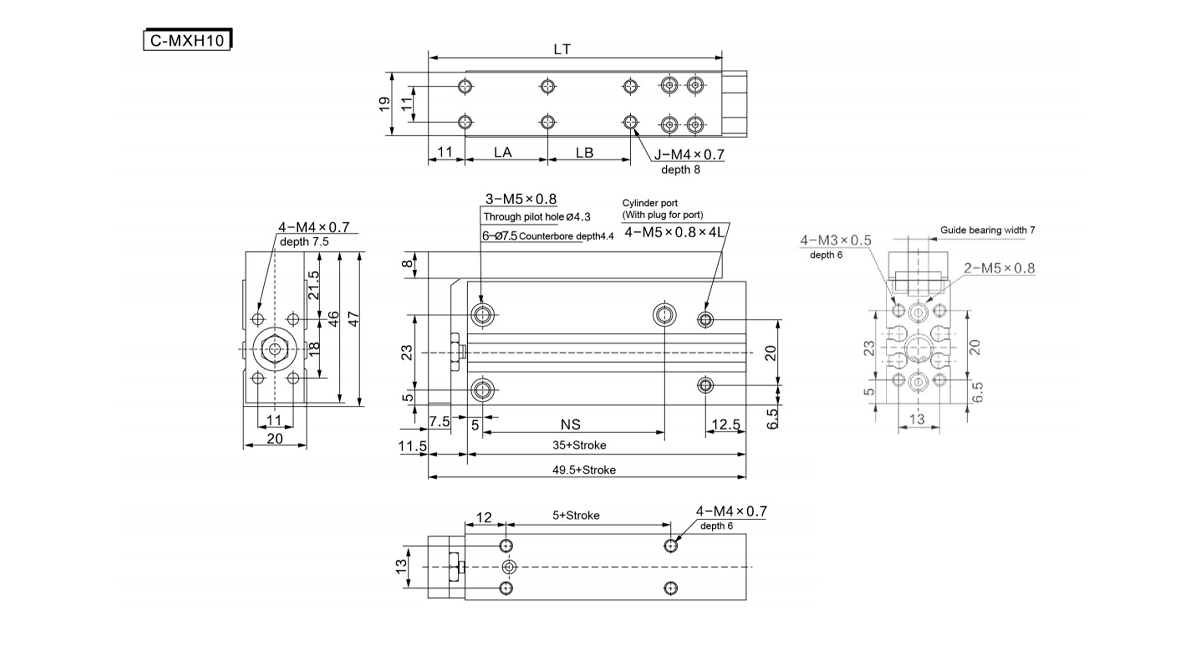

    Modell (mm) J LA LB LT NS
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

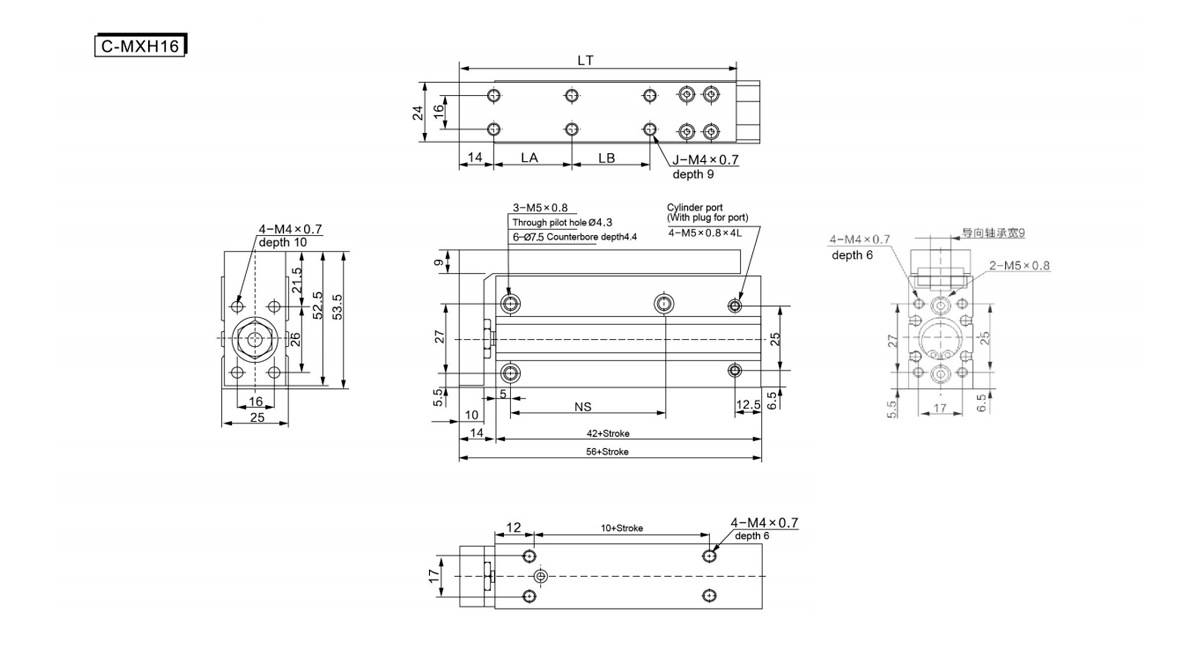

    Slag (mm) J LA LB LT NS
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

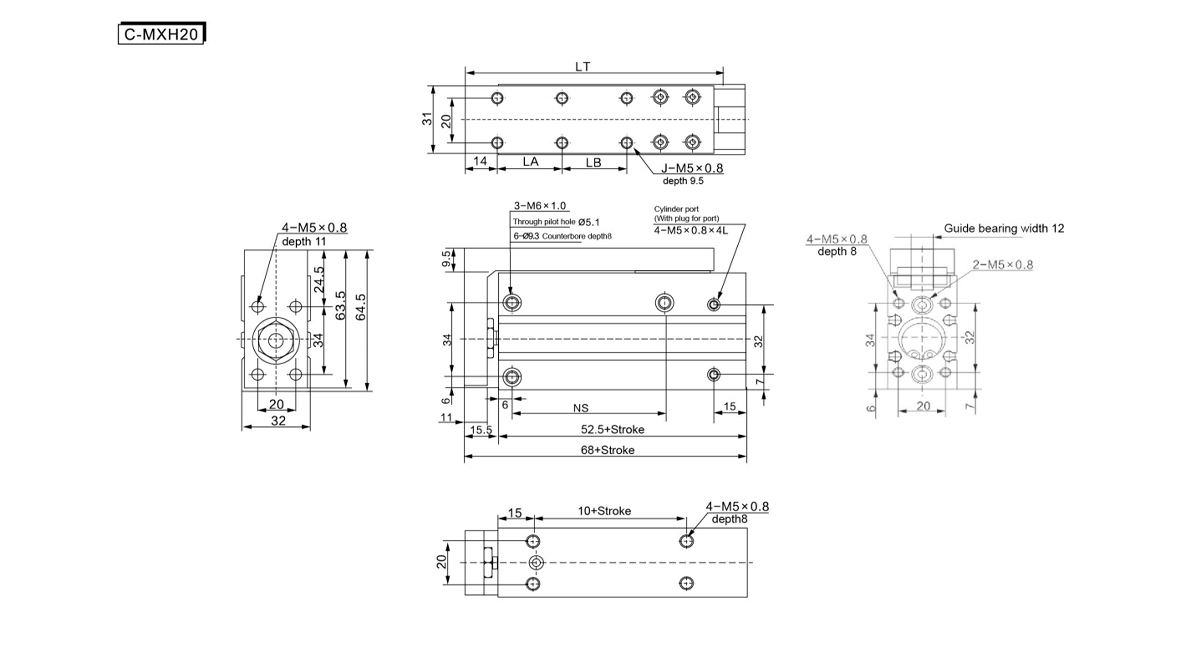

    Slag (mm) J LA LB LT NS
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
