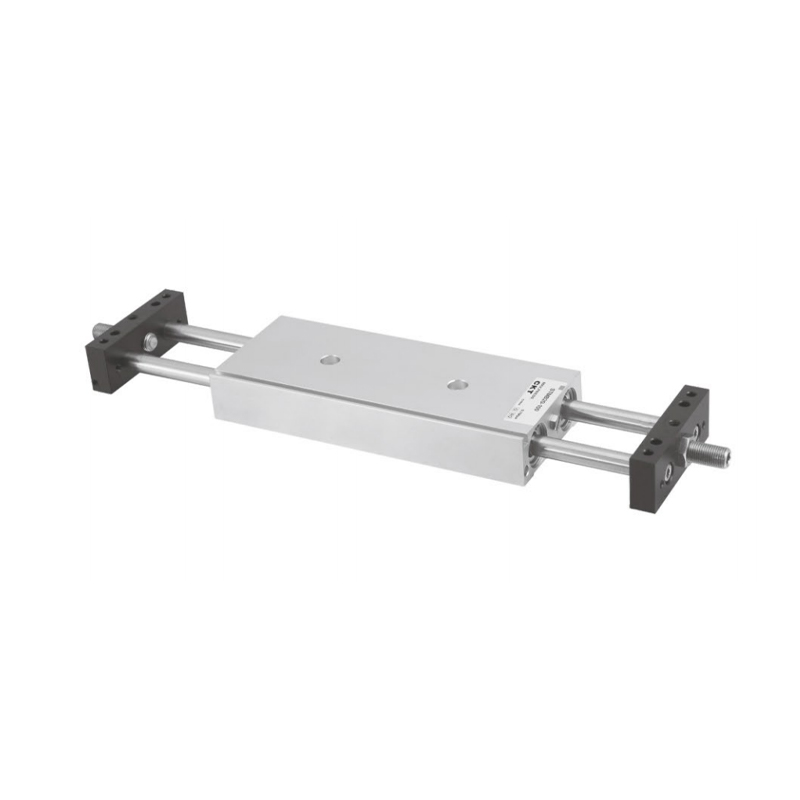

STM Series Slide Cylinder (Ø10~Ø25)
  • STM Series Slide Cylinder (Ø10~Ø25)
Skjutcylinder

STM Series Slide Cylinder (Ø10~Ø25)

1. Två installations- och fixeringsformer: karossinstallation eller glidinstallation;
2. Dubbel kolvstångsstruktur gör att cylindern har bättre anti-böjnings- och anti-torsionsprestanda, och kan motstå stora rörelsebelastningar eller laterala belastningar;
3. Buffertanordningar som anti-kollisionsdynor eller oljetrycksbuffertar i båda ändar kan effektivt sakta ner slaghastigheten och förlänga cylinderns livslängd;
4. Välj högtemperaturbeständiga tätningsmaterial för att säkerställa normal drift av cylindern under 150 ℃ förhållanden.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ingen tidigare artikel
NÄSTA：MXH-serien liten glidcylinder (linjär styrning) (Ø6~Ø20)
  • Standard        Specifikation
    Hålstorlek (mm) 10 16 20 25
    Åtgärd Dubbelverkande
    Vätska Luft
    Driftstryckintervall 0,1~1,0 MPa (14~145psi)
    Bevistryck 1,5 MPa (215ps)
    Driftstemperatur (℃) -20~70
    Drifthastighetsområde (mm/s) 30~500
    Slaglängdstolerans 1.00
    Kudde Noll Stötfångardyna eller oljebuffert (tillval)
    *Icke-roterande noggrannhet ±0,1° ±0,05°
    *Rörport M5×0,8 PT1/8
    *Icke-rotationsnoggrannhet hänvisar till den vinkel med vilken cylinderns fästplatta kan rotera när cylindern är helt indragen.
    **NPT- och G-gängtyper finns tillgängliga för röranslutningen.
    Obs: C-STM-serien är helt magnetisk.

  • Standard specifikation
    Borrstorlek (mm) Standardslag (mm) Max.Stroke Tillåten stroke
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2 025 25 50 75 100 125 175 200 250 250 300
    Obs: 1. Inom det tillåtna slaglängden, när slaglängden är större än den maximala slaglängden, kommer icke-standardiserad bearbetning att utföras. För andra specialslag, vänligen kontakta vårt företag.

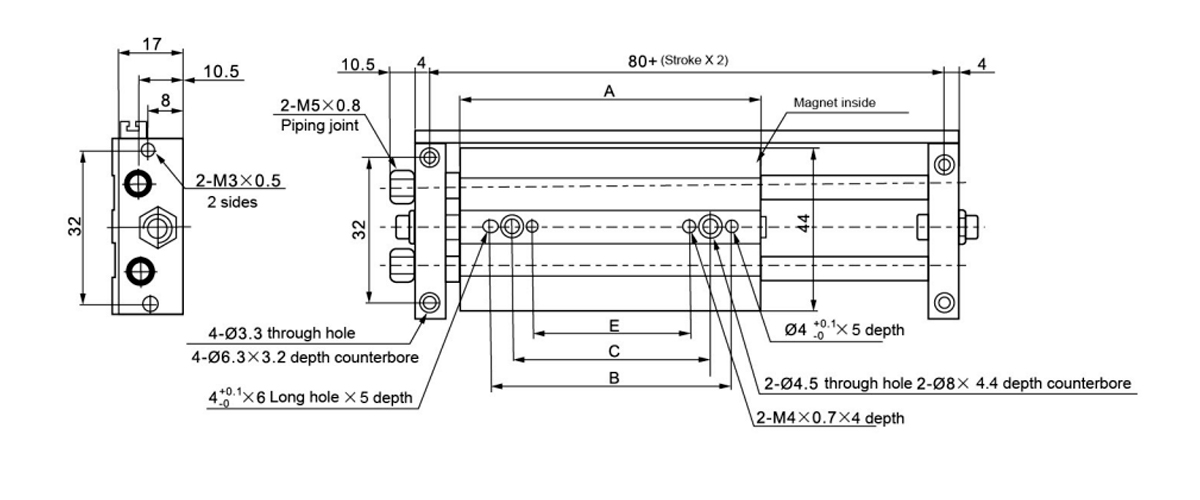

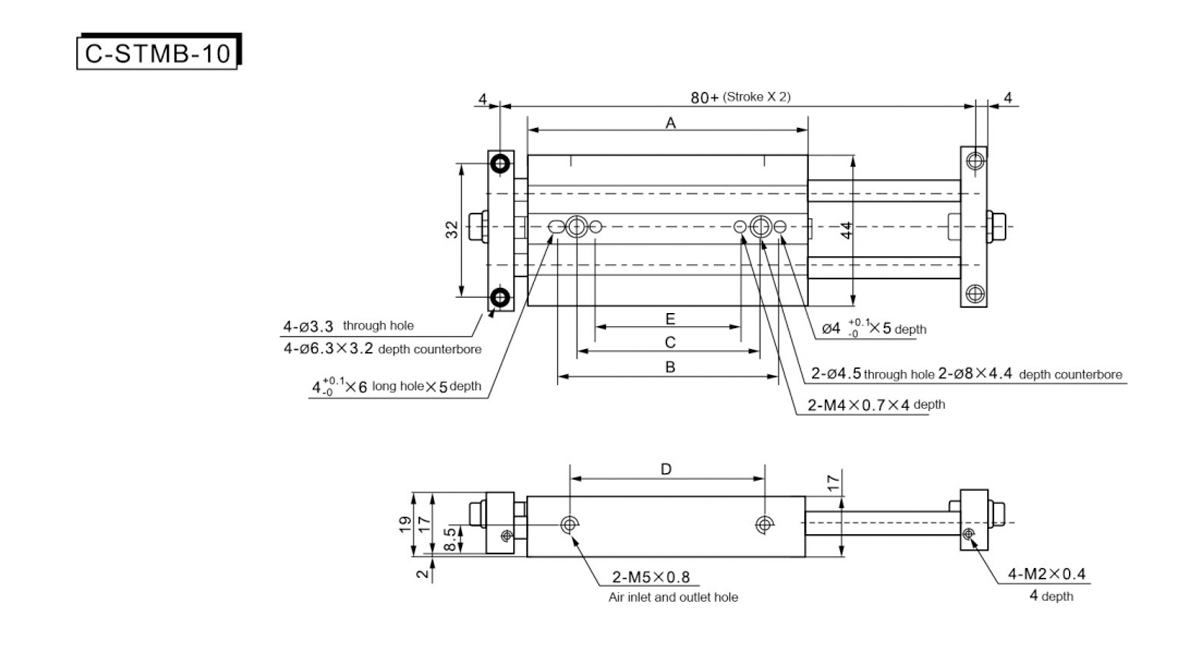

    Stroke/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Stroke/Symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

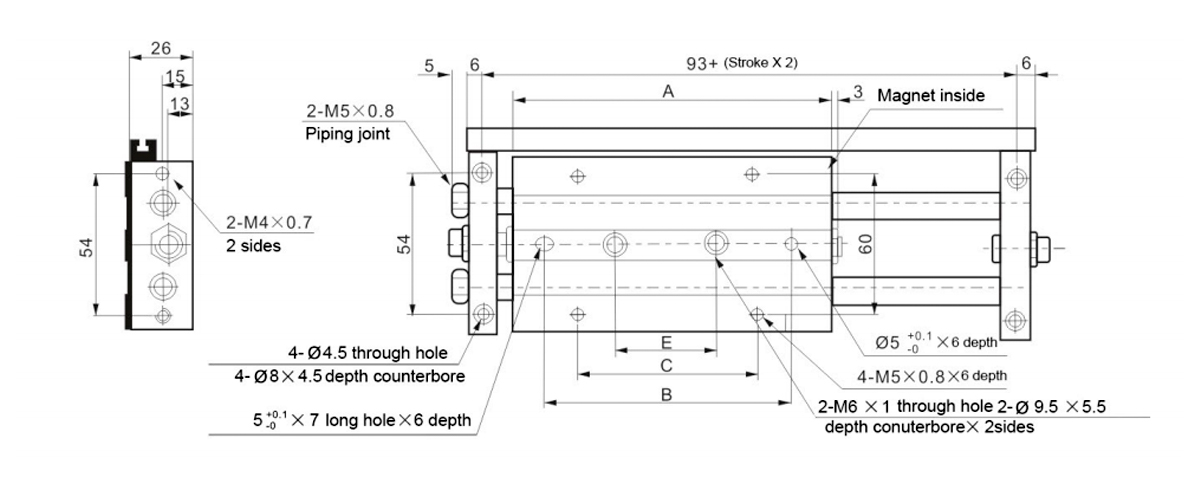

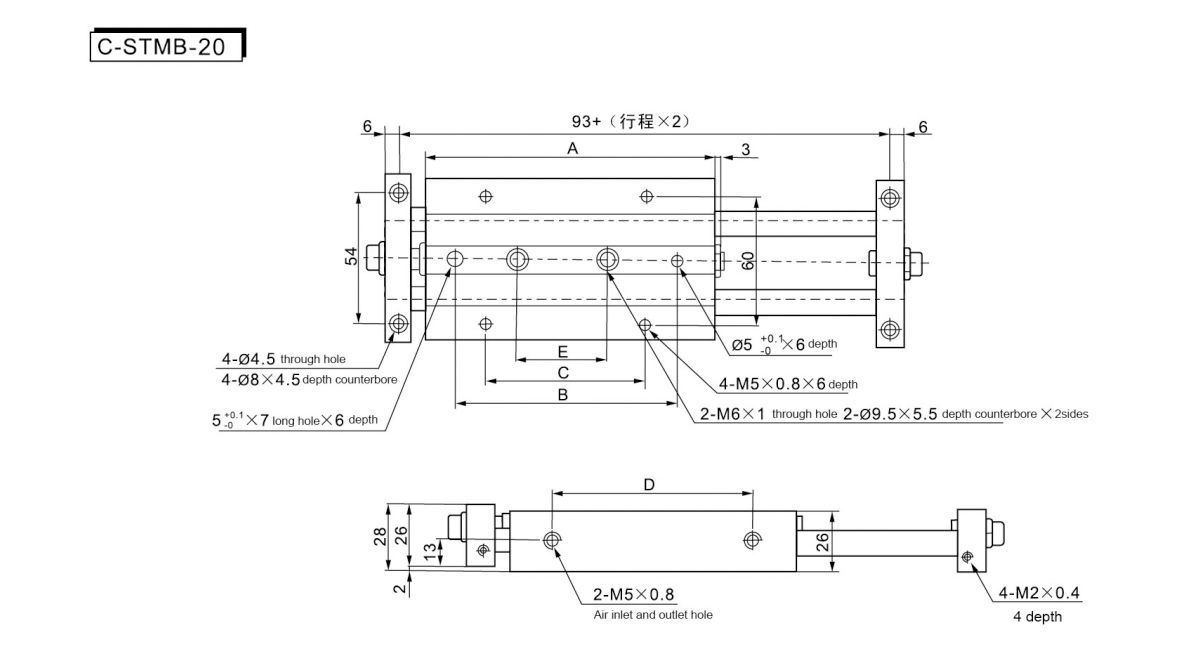

    Stroke/Symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

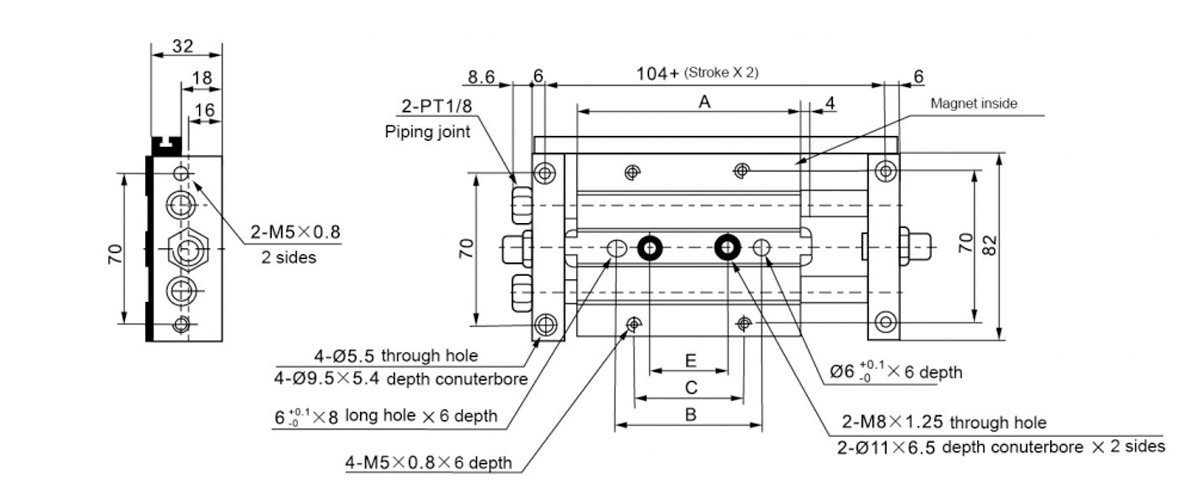

    Stroke/Symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

    Stroke/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Stroke/Symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

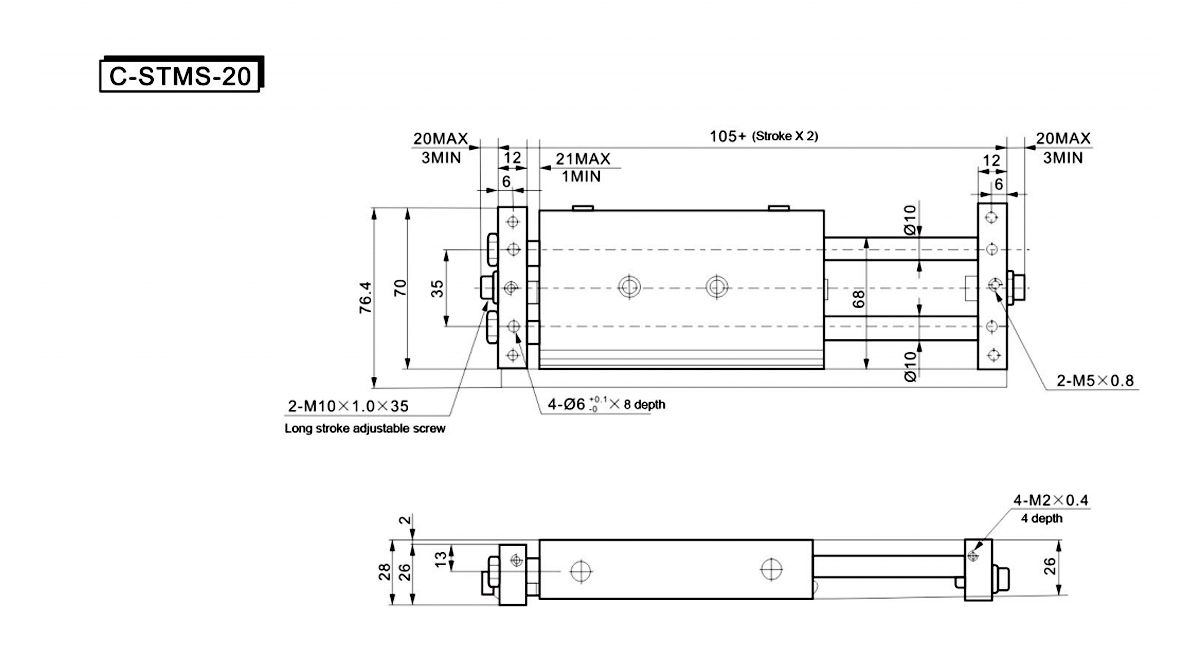

    Stroke/Symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Stroke/Symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
