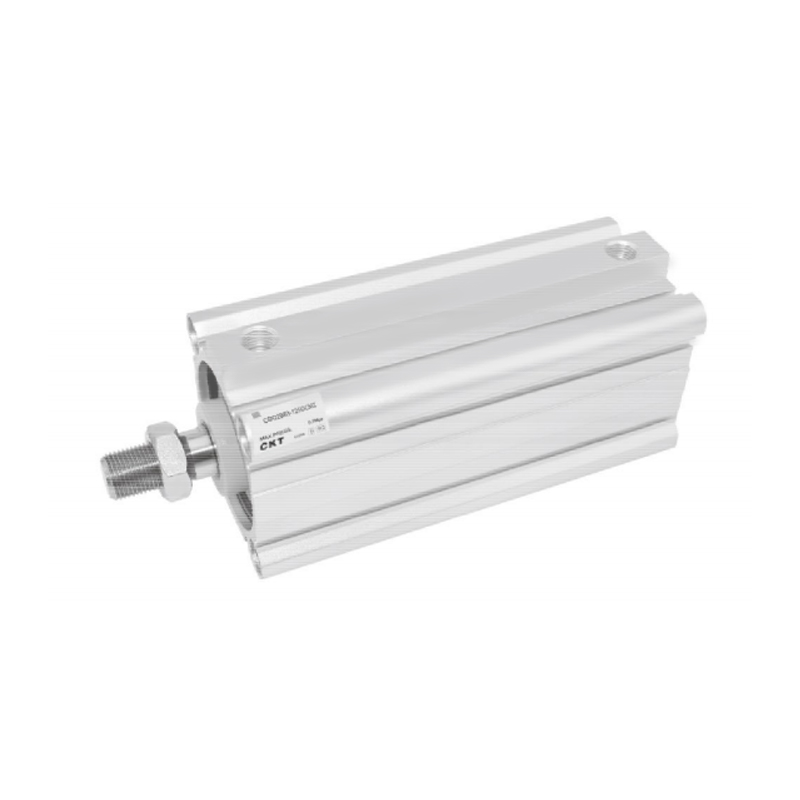

CQ2 Series Tunn Cylinder (Långt slag)
  • CQ2 Series Tunn Cylinder (Långt slag)
Tunn cylinder

CQ2 Series Tunn Cylinder (Långt slag)

CQ2 Series Thin Cylinder (Long Stroke) är designad för applikationer med utrymmesbegränsade långa slag. Den är känd för sin kompakta struktur och pålitliga prestanda och är lämplig för olika industriella automationsscenarier.

• Inbyggd buffertenhet minskar påverkan: Cylinderns främre kåpa och kolv använder fasta buffertkomponenter, som effektivt minskar vibrationer och buller under växling och förbättrar driftsstabiliteten.

• Kompakt fixeringsmekanism säkerställer tillförlitlighet: Cylindercylindern och ändlocket är sammankopplade med en effektiv snäpppassningsmetod, med en kompakt och stabil struktur och förbättrad total hållbarhet.

• Bekväm magnetisk switchintegration: Cylindercylinderns speciella design underlättar snabb installation av magnetomkopplaren och optimerar integrationen av avkänningsfunktioner.

• Flexibla magnetiska avkänningsalternativ: Magneten kan selektivt konfigureras för att möta olika avkänningsbehov och förbättra applikationsanpassningsförmågan.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：CQ2-serien tunn cylinder (stor hålstorlek)
NÄSTA：CQ2-serien tunn cylinder
  • Borrningsstorlek (mm) 32 40 50 63 80 100
    Vätska Luft
    Åtgärd Dubbelverkande
    Driftstryckintervall 0,05~1,0 MPa
    Omgivnings- och flyttemperatur Med autoomkopplare: -10 ℃ ~ 60 ℃, Utan automatisk strömbrytare: -10 ℃ ~ 70 ℃
    Stång ände Invändig gänga (Standard) Hangänga (Tillval)
    Kolvhastighet 50~500 mm/s
    Kudde Standard gummistötfångare
    Slaglängdstolerans
    (mm)     		1.40
    Smörjning Krävs inte
    Montering Båda ändarna knackade (Standard)
    Rördiameter Rc 1/8 1/4 3/8
    *Använd ISOVG32 om du vill använda smörjning

  • ():Den automatiska byte magnetstorleken utöver D-A7

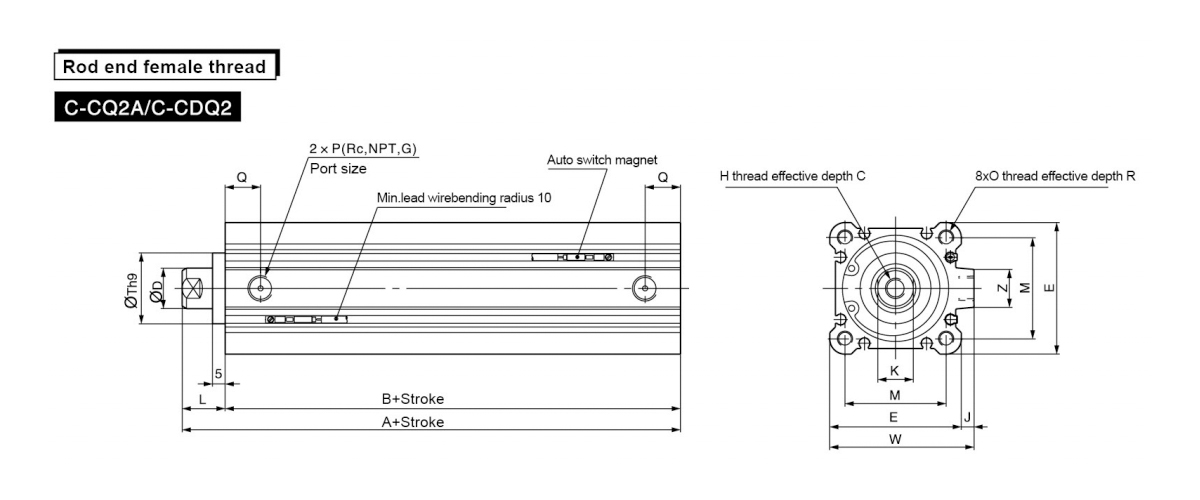

    Borrningsstorlek
    (mm)     		Stroke A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250 300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

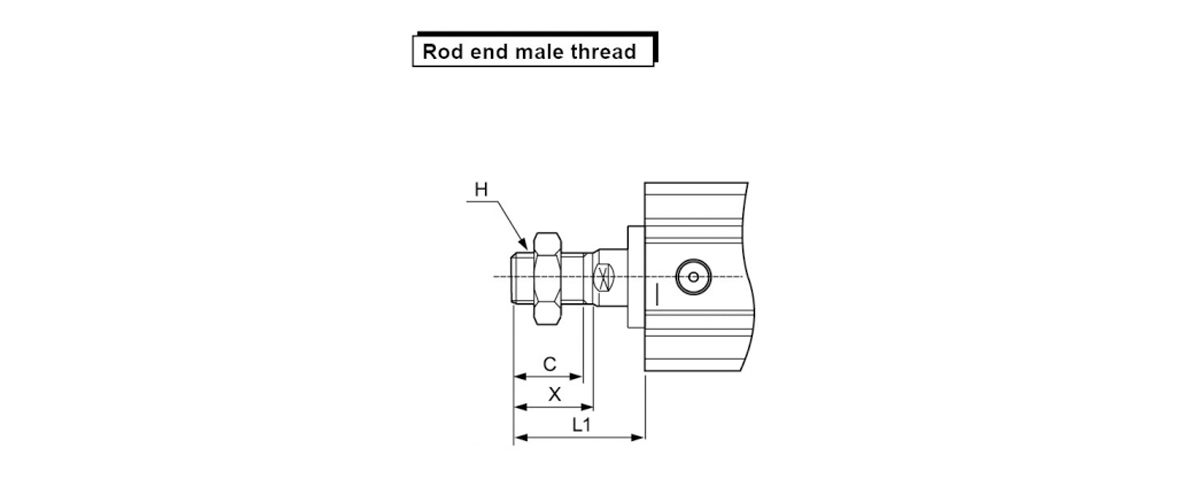

    Borrstorlek
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
