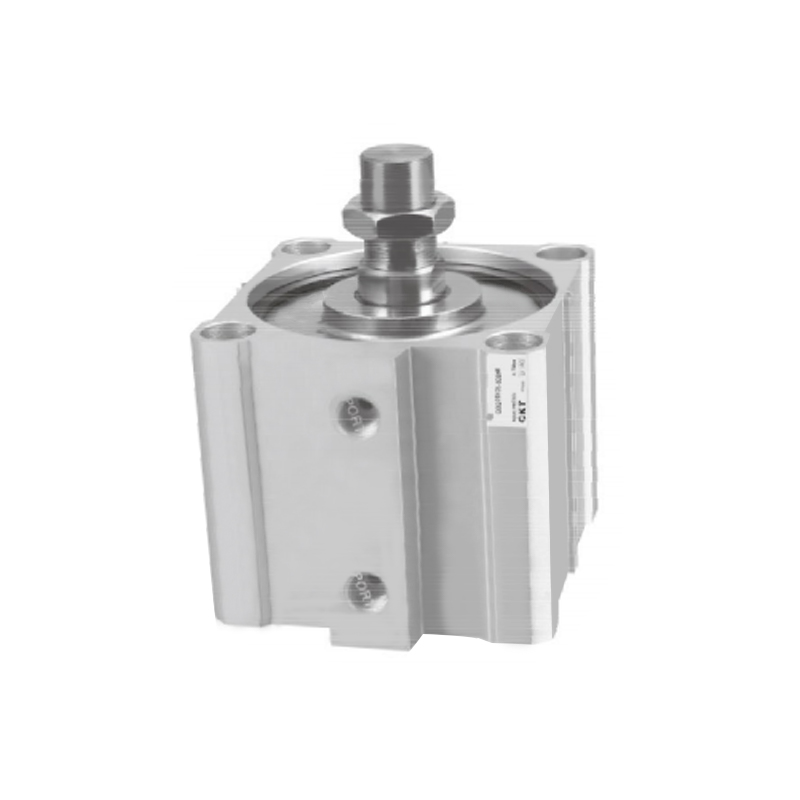

CQ2-serien tunn cylinder (stor hålstorlek)
  • CQ2-serien tunn cylinder (stor hålstorlek)
Tunn cylinder

CQ2-serien tunn cylinder (stor hålstorlek)

CQ2 Series Thin Cylinder (Large Bore Size) är känd för sin stora hålstorlek och är en typisk lösning för drivkomponenter i rymdkänsliga situationer inom området industriell automation. Dess kärndesignkoncept är att minimera den axiella installationsstorleken samtidigt som den nödvändiga uteffekten säkerställs, vilket ger större flexibilitet för utrustningslayout.

• Standardöverensstämmelse: Dess design och tillverkning uppfyller kraven i de rådande industriella grundspecifikationerna.

• Strukturell anslutning: Cylinderkroppen och ändlocket använder en unik ringformig låsningsmetod för att bilda en stabil och pålitlig anslutning med extremt små axiella dimensioner.

• Innerväggsegenskaper: Cylindercylinderns innervägg är behandlad med en speciell ytförstärkningsprocess, vilket ger den utmärkt slitstyrka och säkerställer långvarig hållbarhet.

• Utrymmesfördel: Den avsevärt optimerade axiella längden är dess enastående egenskap, som effektivt kan minska behovet av installationsutrymme för utrustning.

• Avkänningsintegration: Den yttre periferin av cylindercylindern är utformad med en standardiserad spårstruktur för att underlätta snabb installation och positionering av slagpositionsdetekteringssensorn.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：CQM-serien tunn cylinder (styrstavstyp)
NÄSTA：CQ2 Series Tunn Cylinder (Långt slag)
  • Borrstorlek (mm) 125 140 160 180 200
    Vätska Luft
    Åtgärd Dubbelverkande
    Bevistryck 1,5 MPa (15,3 kgf/cm²)
    Max. Drifttryck 1,0 MPa (10,2 kgf/cm²)
    Min. Drifttryck 0,05 MPa (0,51 kgf/cm²)
    Omgivnings- och vätsketemperatur -10~60℃
    Stångändtråd Invändig gänga (Standard), Hangänga (Tillval)
    Kudde Standard gummistötfångare
    Kolvhastighet 50-500 mm/s 20-400 mm/s
    Slaglängdstolerans 1.40
    *Smörjning Krävs inte
    Montering Genomgående sko och båda ändar gängade
    Diameter på rör Rc(PT)3/8 Rc(PT)1/2
    *Använd ISOVG32 om du vill använda smörjning.

  • Bore

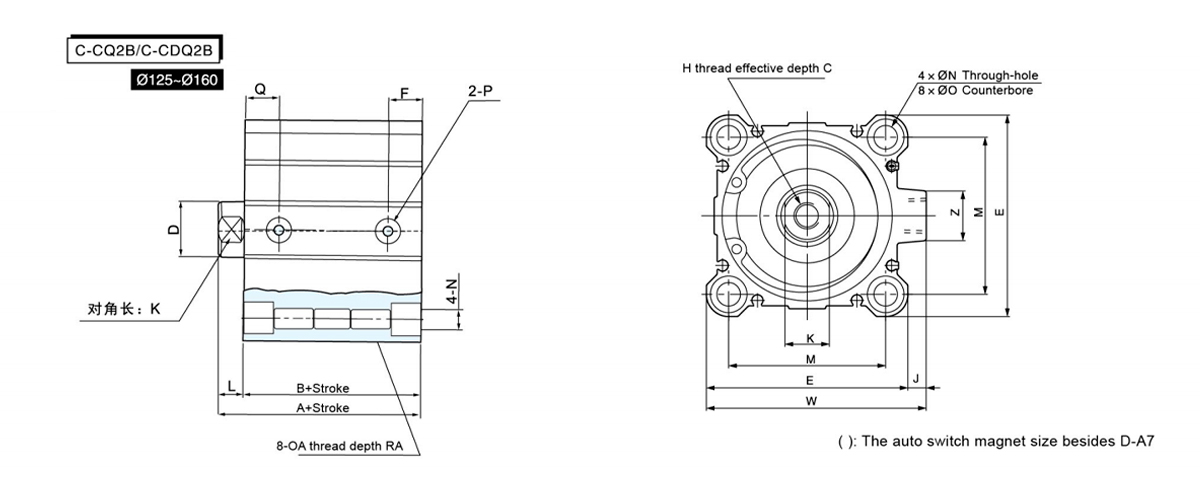

    Storlek     		Standardslag (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

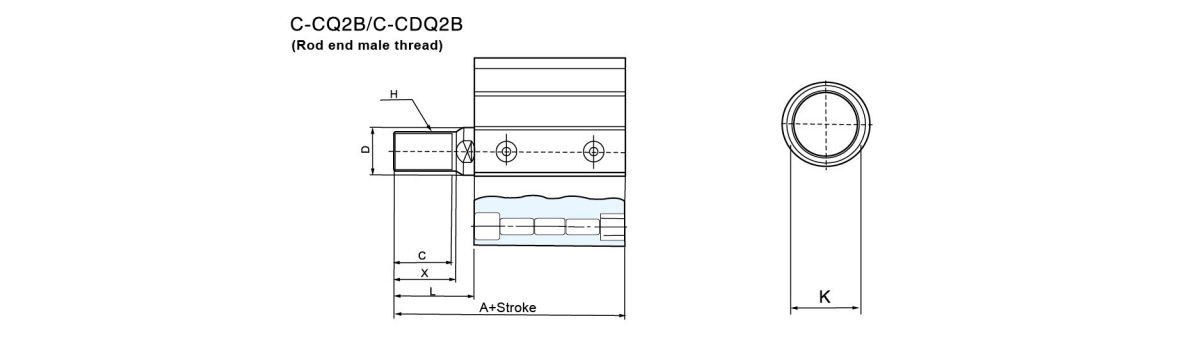

    Borrstorlek
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

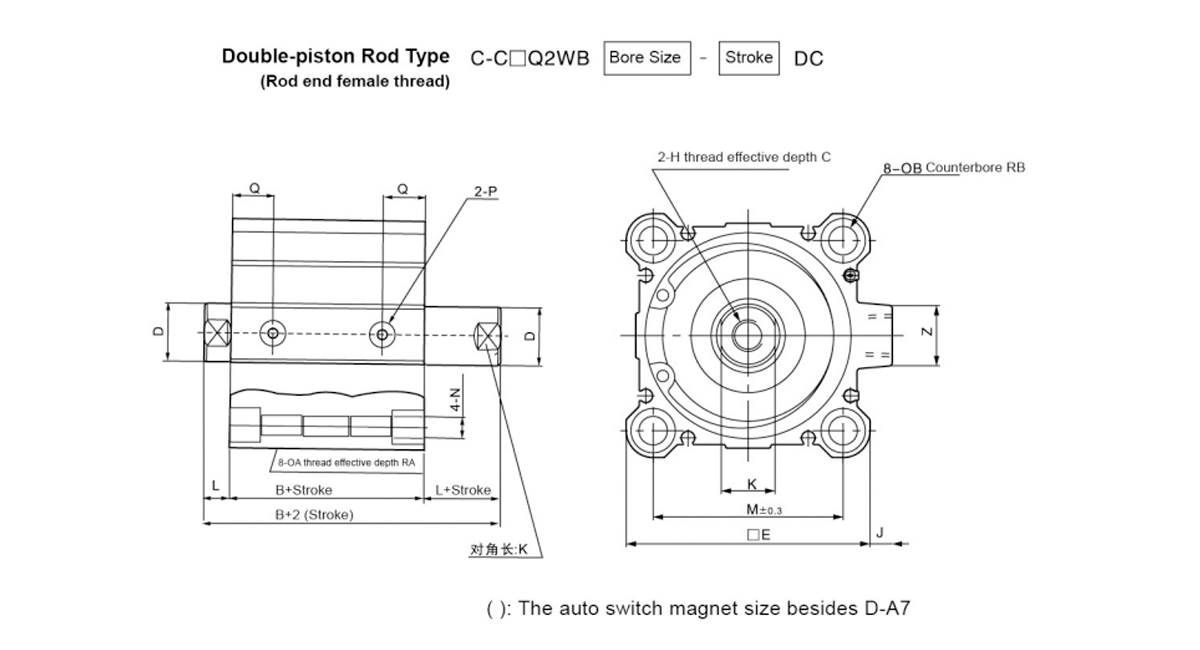

    Borrstorlek Standard Stroke A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

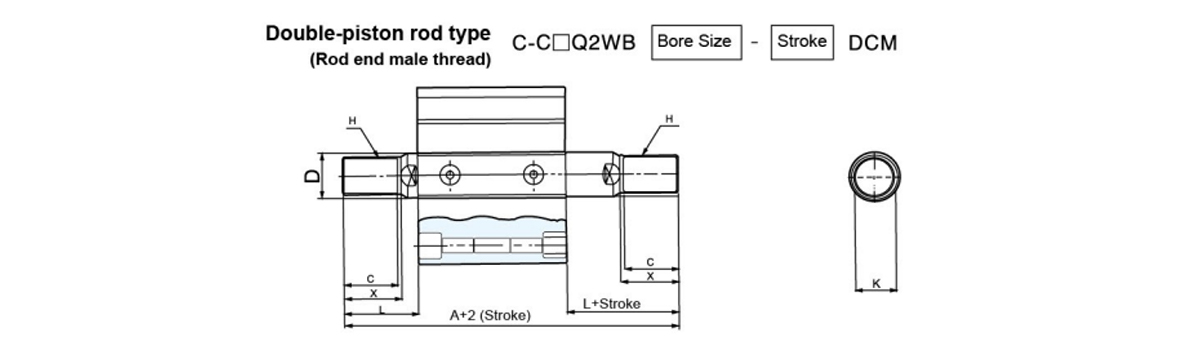

    Borrstorlek A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
