SDAD-serien tunn dubbelaxlig dubbelverkande cylinder Leverantörer

Hem / Produkter / Luftcylinder / Tunn cylinder / SDAD-serien tunn dubbelaxlig dubbelverkande cylinder

SDAD-serien tunn dubbelaxlig dubbelverkande cylinder SDAD-serien tunn dubbelaxlig dubbelverkande cylinder
  • SDAD-serien tunn dubbelaxlig dubbelverkande cylinder
  • SDAD-serien tunn dubbelaxlig dubbelverkande cylinder
Tunn cylinder

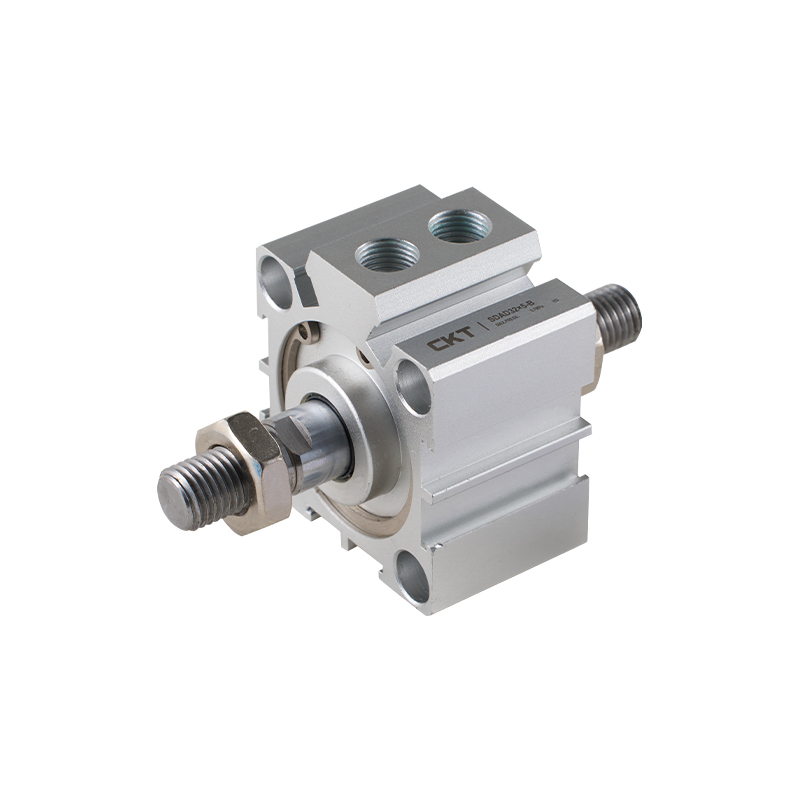

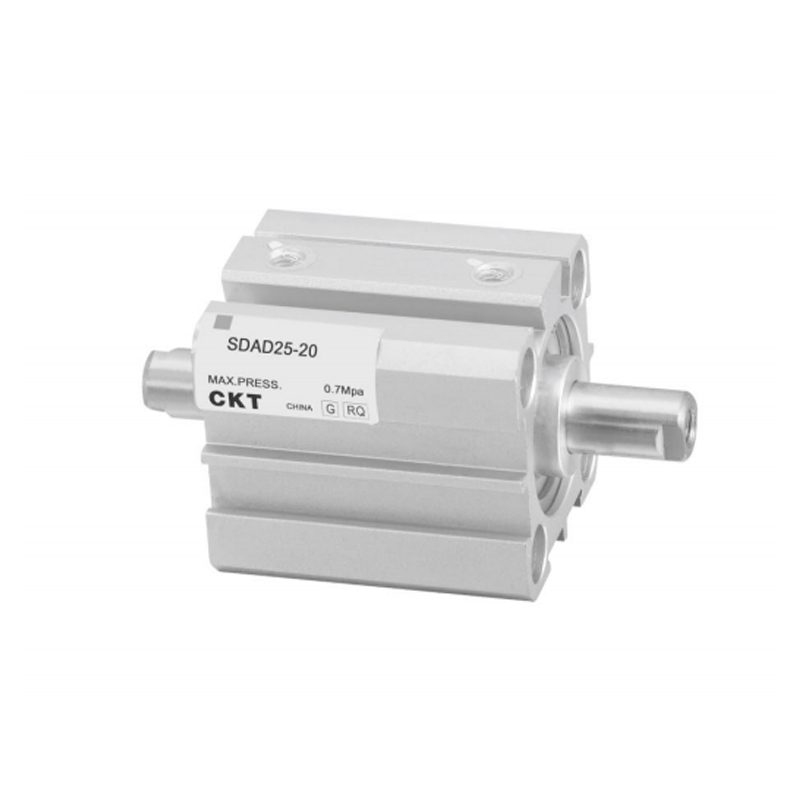

SDAD-serien tunn dubbelaxlig dubbelverkande cylinder

SDAD Series Thin Double-Axis Dubbelverkande Cylinder är ett kompakt pneumatiskt ställdon med en tunn lådstruktur och en integrerad dubbel kolvstångsstyrmekanism. Den uppnår linjär fram- och återgående rörelse genom dubbelriktad pneumatisk drivning. Dess kärnfunktion är att lösa de styva uteffektkraven under begränsade installationsutrymmesförhållanden genom fysisk utrymmesoptimering och högstyv styrstruktur.

• Ultratunt konstruktionskoncept
Cylinderns tvärsnittshöjd är avsevärt komprimerad, och det strukturella djupet minskas med cirka 30%-50% jämfört med konventionella cylindrar. Den är lämplig för inbäddad installation eller tätt arrangerade scener, vilket effektivt förbättrar utrymmesutnyttjandet av utrustning.

• Dubbelaxlig anti-excentrisk lastmekanism
De två parallella kolvstängerna bildar ett vridmomentdämpningssystem, som samtidigt bär radiella belastningar och vridmoment, förbättrar rörelsestabiliteten hos ändeffektorn under excentriska belastningsförhållanden och undertrycker risken för att kolvstången fastnar.

• Dubbelriktat pneumatiskt dubbelverkande läge
Standardkonfigurationen av drivarkitekturen med dubbla portar realiserar dubbelriktad lika kraftutmatning från kolvstången genom styrningen av omkastningsventilen. Både framåt- och returslaget har full effekt utan behov av en returfjäder.

• Högstyv skenintegration
Styraxeln och cylinderkroppen antar en integrerad förstärkt struktur, och rörelsesvängningen reduceras genom teknik för eliminering av förspänningsavstånd. Den linjära styrstyvheten är ungefär 2 gånger högre än den för den enaxliga cylindern, vilket säkerställer repetitionsnoggrannheten inom ±0,1 mm toleransbandet.

• Modulärt adaptergränssnitt
Kolvstångsänden är kompatibel med flytförband av ISO-standard, och cylinderkroppen är förinställd med fleraxliga monteringsgängade hål och skenmonteringsytor. Den stöder icke-standardiserade konfigurationer som inverterad installation och sidomonterad installation, som är lätt att integrera i automationsmodulen.

• Dynamisk responsoptimering
Den lilla kavitetsstrukturen förkortar luftflödets laddnings- och tömningsväg och samarbetar med lågfriktionstätningskomponenter för att uppnå full slagtidskontroll inom intervallet 0,1-0,3 sekunder (beroende på slaglängdsspecifikationen), vilket uppfyller kraven på medelhög och hög hastighet.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：SDAJ-serien tunn justerbar slagcylinder
NÄSTA：SDA Series Tunn Cylinder

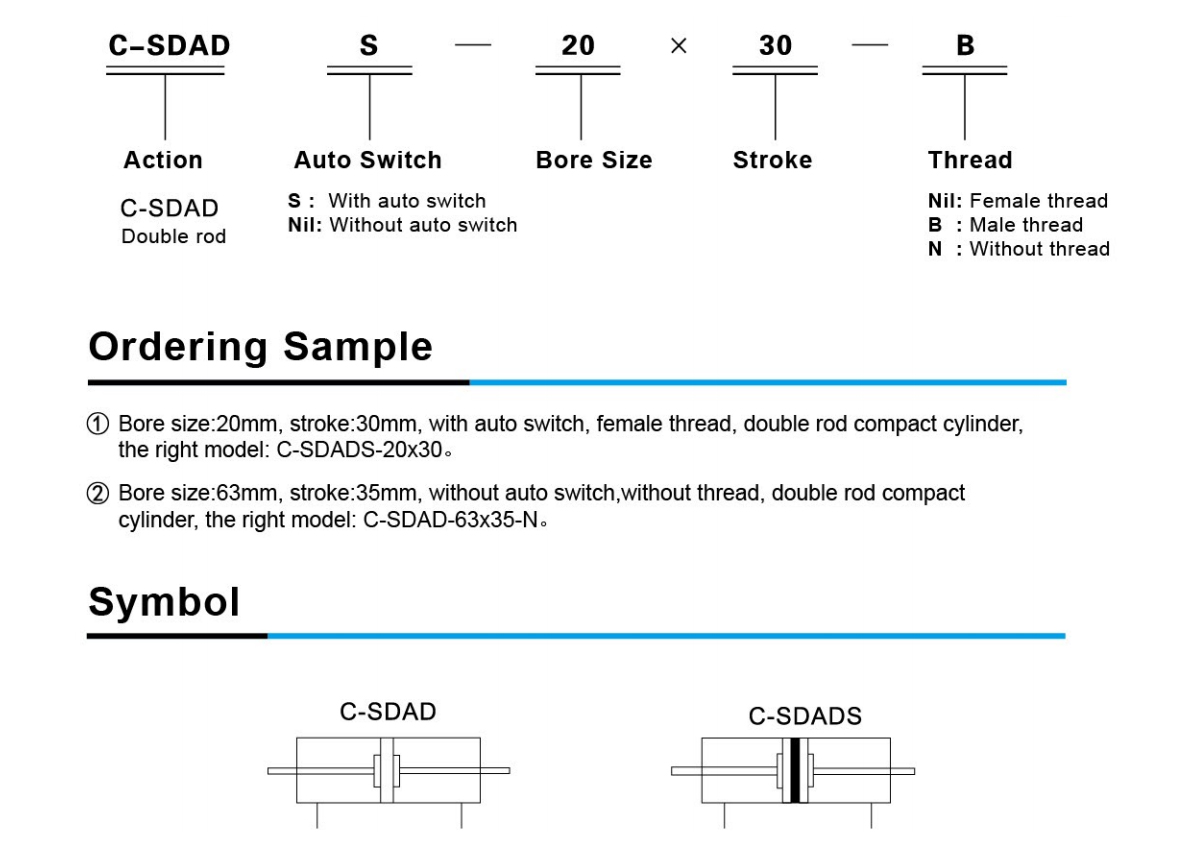

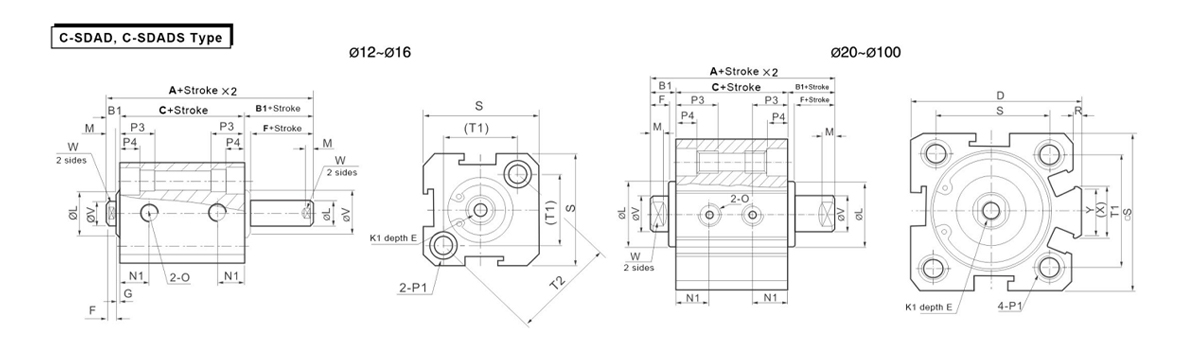

  • Form Utan Auto Switch Med Auto Switch B1 D Stroke≤10 Stroke>10 F G K1 L M N1
    Borrstorlek/Symbol A C A C E S=5 S>5
    12 27 17 37 27 5 - 6 4 1 M3×0,5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8 (6,5 när slaget är 5) 4 1.5 M4×0,7 13 3 7.5
    25 33 21 43 31 6 42 10(7 när slaget är 5) 4 2 M5×0,8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8×1,25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1,5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1,5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14×1,5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18×1,5 55 4 16 20.5
    Borrstorlek/Symbol 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Båda sidor:φ10 gänga M8×1,25 genomgående hål:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Båda sidor:φ14 gänga M12×1,75 genomgående hål:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Båda sidor:φ17,5 gänga M14x2 genomgående hål:φ11,3 30 13 10 114 90 - 32 27 35 26
