Tunn cylinder

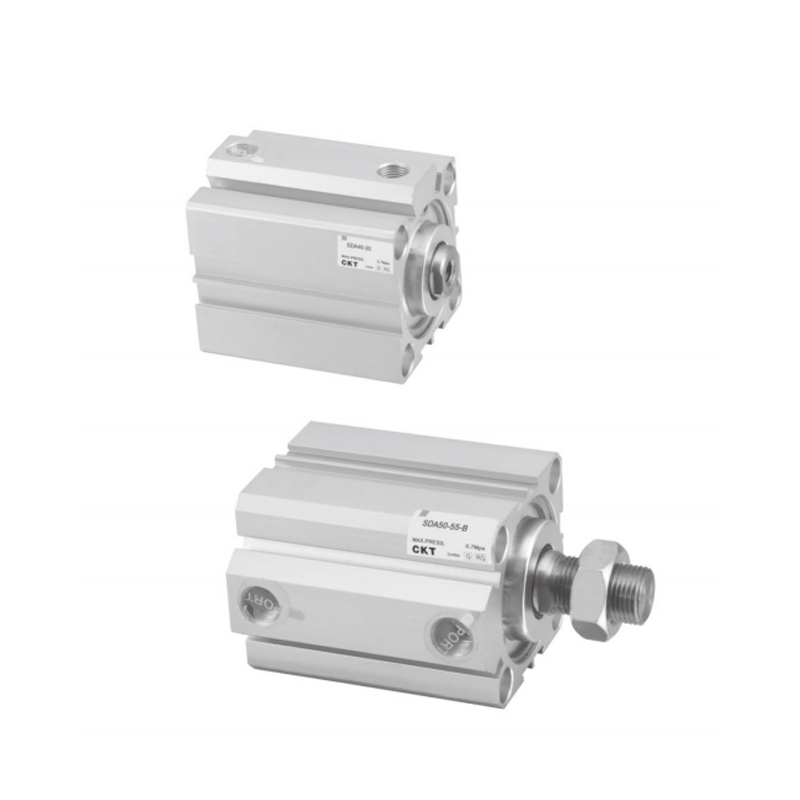

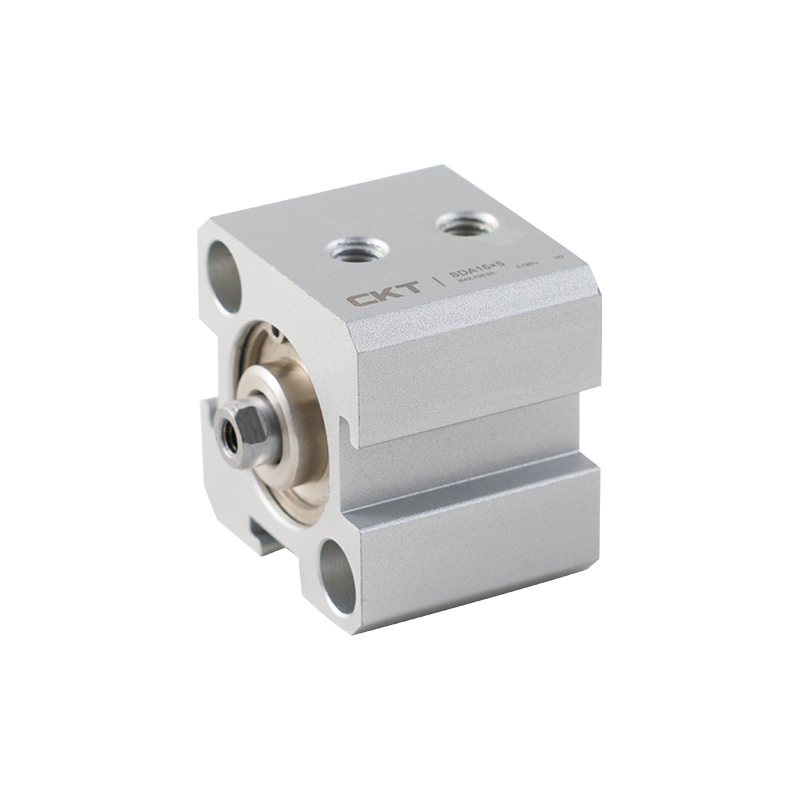

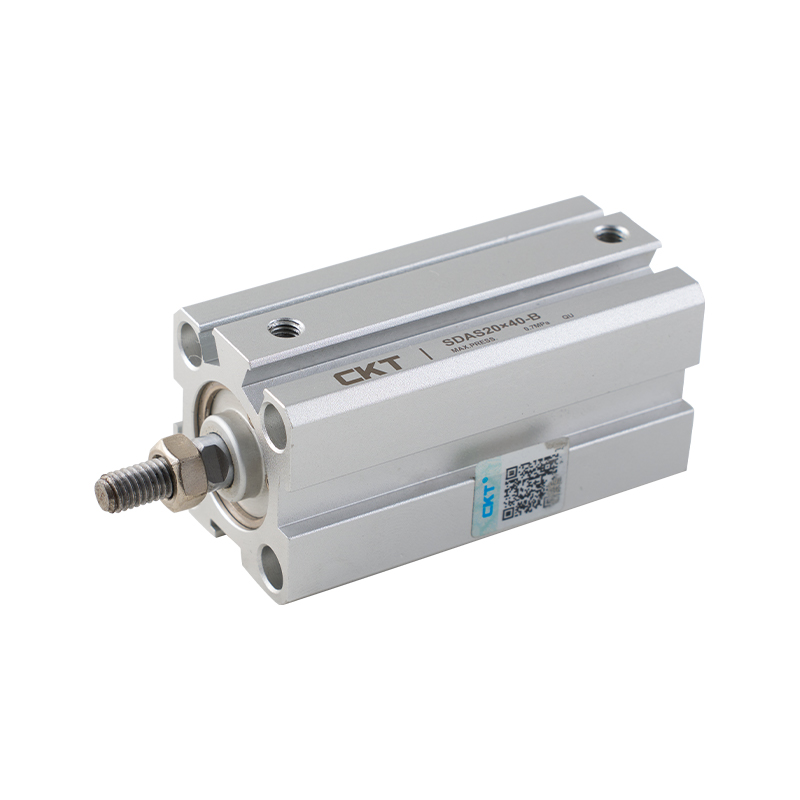

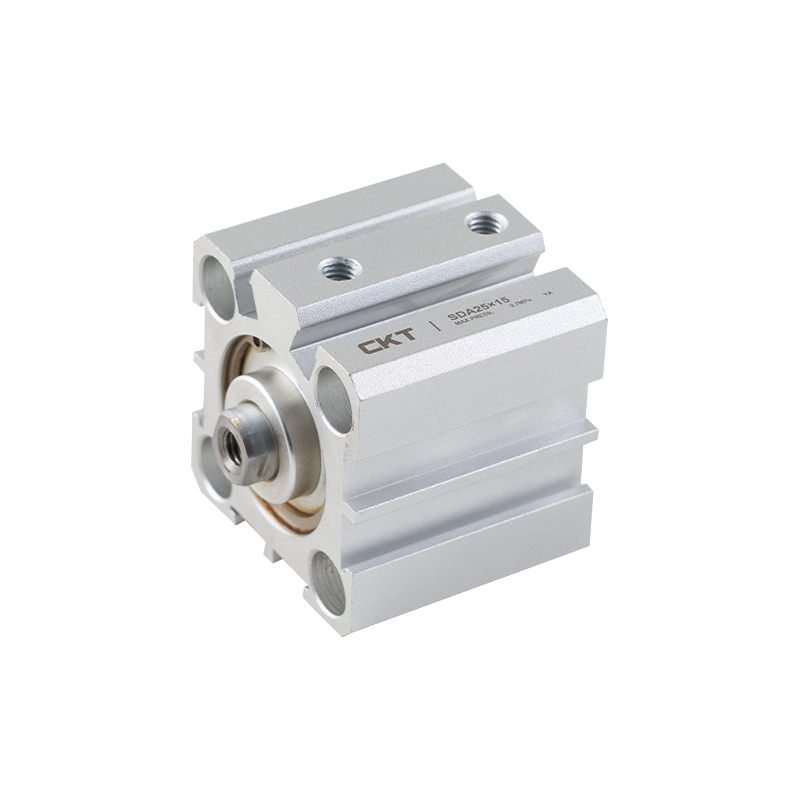

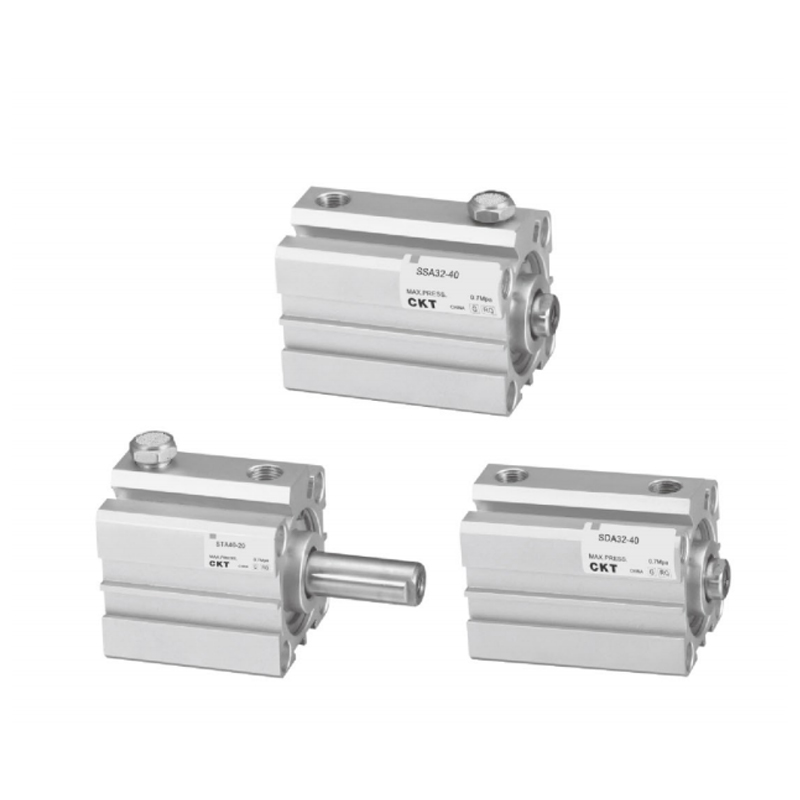

SDA Series Tunn Cylinder

Tunn och lätt
Medan den befintliga rörelsenoggrannheten och produktlivslängden bibehålls, är dess totala längd endast 1/2-1/3 av den för en allmän cylinder. Den drar fördel av sina tunna och lätta egenskaper.


Lätt att installera
Den inbäddade installationsmetoden kräver inga tillbehör för att uppnå utrymmesbesparingskraven.


Lätt att underhålla
Designen antar en enkel monteringsmetod, som är bekväm för installation, demontering och underhåll.


Magnetisk strömbrytare
Monteringsspåret är reserverat i kroppens periferi, vilket gör det extremt enkelt att installera och fixera magnetomkopplaren och justera dess position.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：SDAD-serien tunn dubbelaxlig dubbelverkande cylinder
NÄSTA：Ny tunn cylinder i CQS-serien

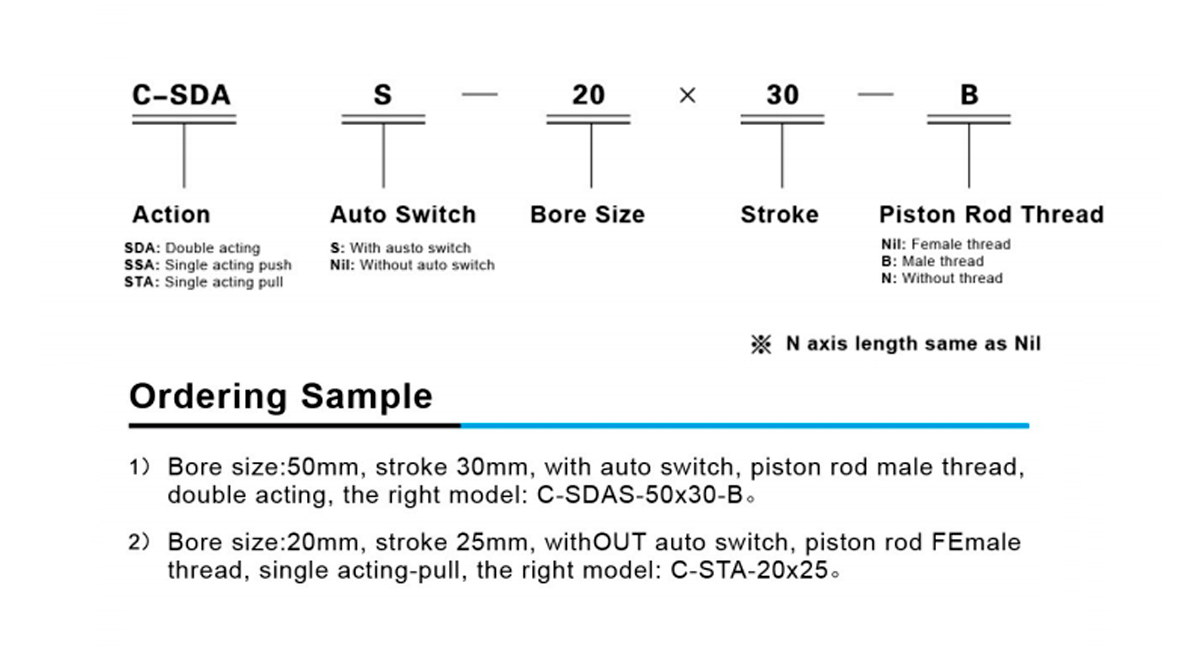

  • Borrningsstorlek (mm) 12 16 20 25 32 40 50 63 80 100
    Åtgärd Dubbelverkande
    Enkelverkande-push               Enkelverkande-pull -
    Vätska Luft
    Drift
    Tryckintervall
    kgf/cm²     		Dubbelspelande 1~9
    Singelspelande 2~9 -
    Bevis tryck  kgf/cm² 13.5
    Drift Temperature Range℃ -5~70
    Drift Speed
    Räckvidd    mm/s     		Dubbelspelande 30~500
    Singelspelande 50~500
    Kudde Bumper pad
    Portstorlek M5×0,8 PT1/8 PT1/4 PT3/8

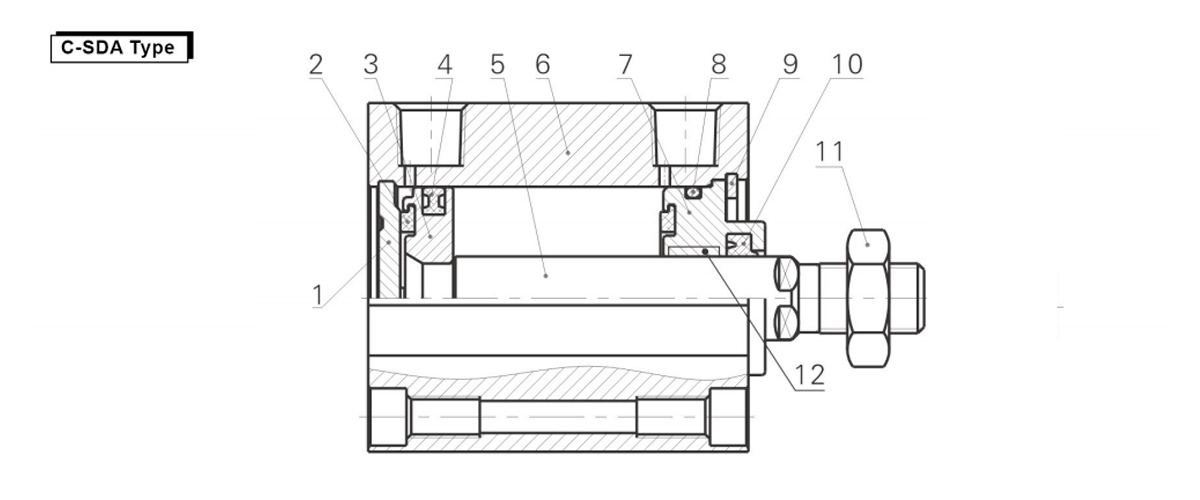

  • Objekt Namn Material Objekt Namn Material
    1 Bakre omslag 6060-T5 2 Kolvstötfångarplatta PU
    3 Kolv 6061-T6 4 Dubbel kolv av O-typ NBR
    5 Kolv rod Medium kolstål (hårdförkromning) 6 Huvuddel 6063-T5
    7 Främre omslag 60611-T6 8 Främre omslag O ring NBR
    9 C-typ hoppring Fjäderstål 10 Främre omslag seal ring NBR
    11 Nötter Kolstål 12 Bussningar Slitstarka material

    Ersättningsdel/tätning   Ring
    Objekt Namn Material Komponenter
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Stångtätningsring NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Kolv seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 O-ring på framsidan Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Tätningsring Modell C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

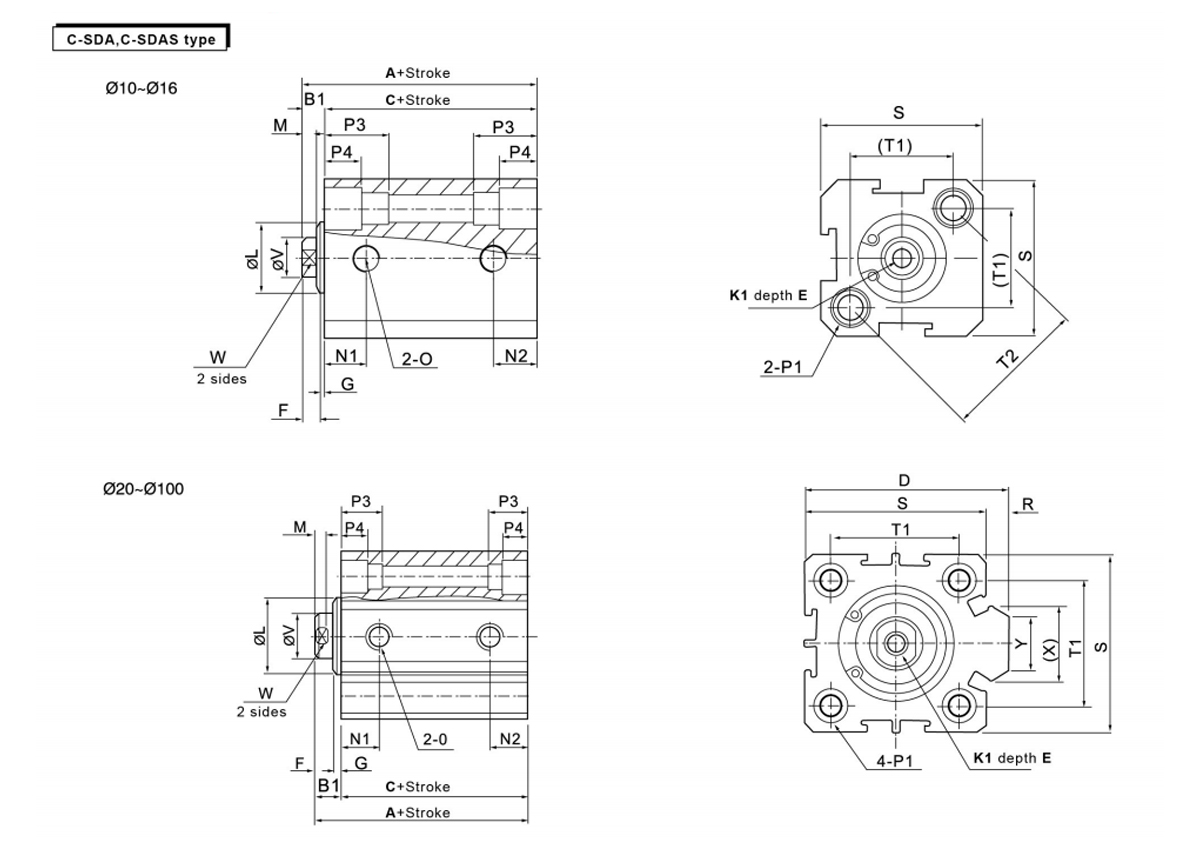

    Form Standard Med Auto Switch B1 D E F G K1 L M N1 N2
    Borrstorlek/ISymbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Borrstorlek/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Båda sidor:φ10 gänga M8×1,25 genomgående hål:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Båda sidor:φ14 gänga M12×1,75 genomgående hål:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Båda sidor:φ17,5 gänga M14x2 genomgående hål:φ11,3 30 13 10 114 90 - 32 27 35 260

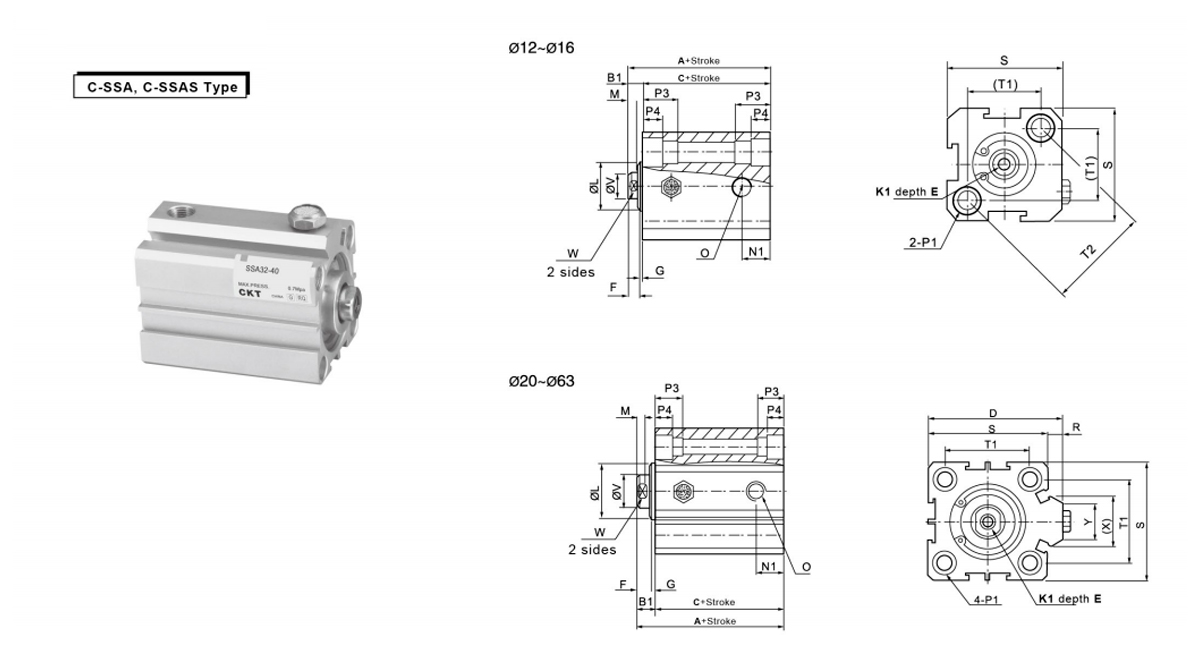

    Form Utan Auto Switch Med Auto Switch B1 D E F G K1 L M N1
    Borrstorlek/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Borrstorlek/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Båda sidor:φ10 gänga M8×1,25 genomgående hål:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

    Form Utan Auto Switch Med Auto Switch B1 D E F G K1 L M N2
    Borrstorlek/ISymbol A C A C
    Stroke ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Borrstorlek/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Båda sidor:φ6,5 gänga M5×0,8 genomgående hål:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Båda sidor:φ8,2 gänga M6×1,0 genomgående hål:φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Båda sidor:φ10 gänga M8×1,25 genomgående hål:φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Båda sidor:φ11 gänga M8×1,25 genomgående hål:φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

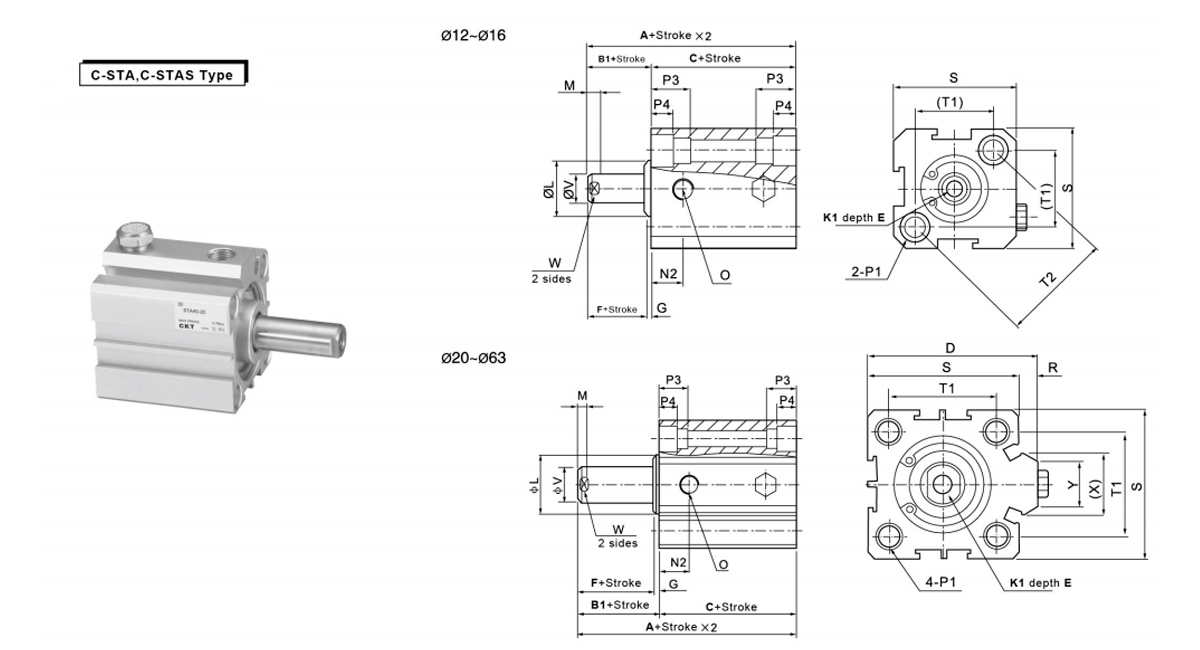

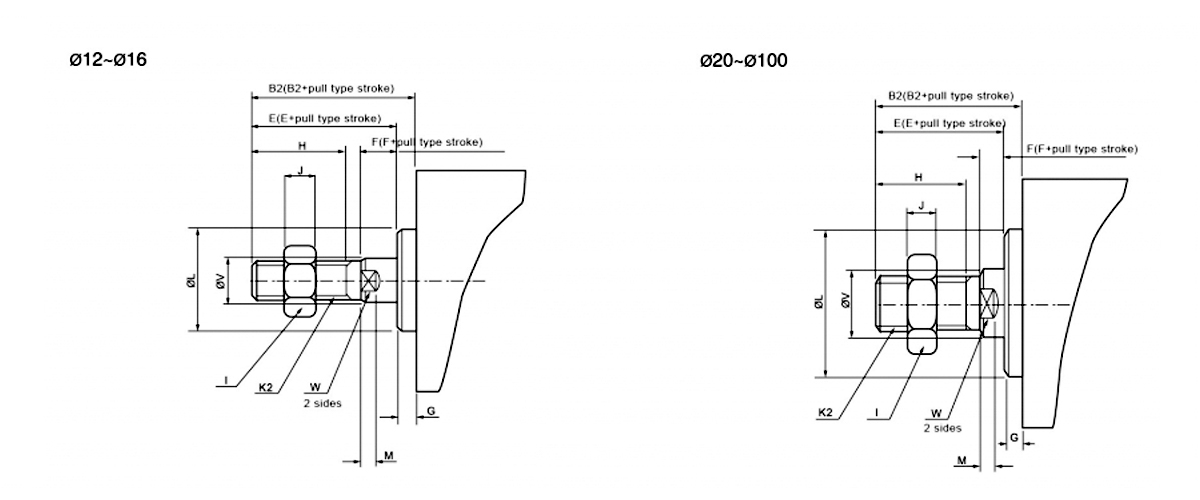

    Borrstorlek/ISymbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1,0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
