ZP-serien vakuumsugkopp med låsring (Ø9~Ø50) Leverantörer

Hem / Produkter / Vakuumkomponenter / Vakuum sugkopp / ZP-serien vakuumsugkopp med låsring, adapter och buffertfäste / ZP-serien vakuumsugkopp med låsring (Ø9~Ø50)

ZP-serien vakuumsugkopp med låsring (Ø9~Ø50) ZP-serien vakuumsugkopp med låsring (Ø9~Ø50)
  • ZP-serien vakuumsugkopp med låsring (Ø9~Ø50)
  • ZP-serien vakuumsugkopp med låsring (Ø9~Ø50)
ZP-serien vakuumsugkopp med låsring, adapter och buffertfäste

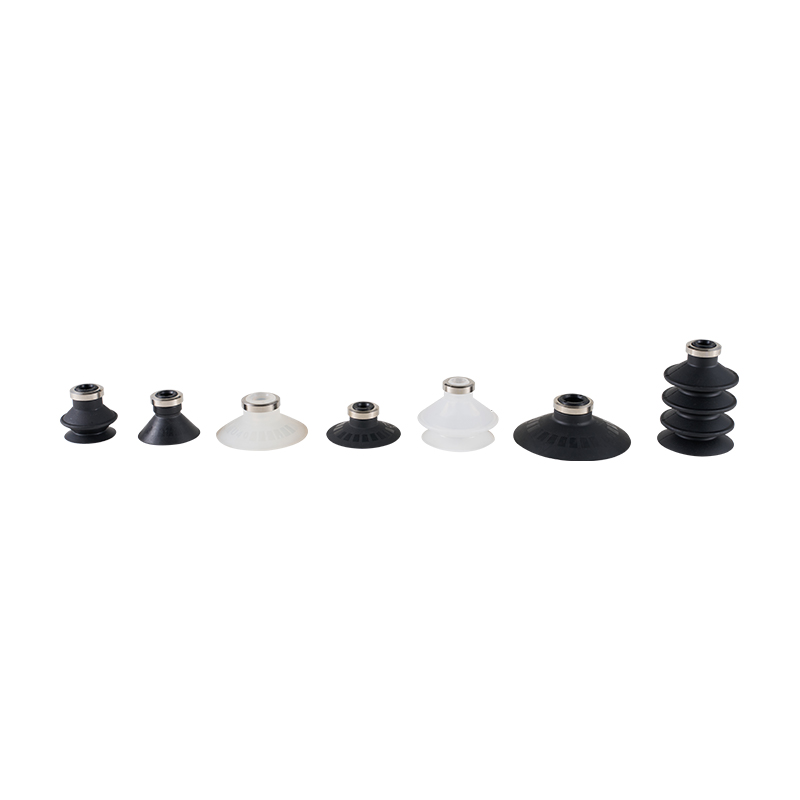

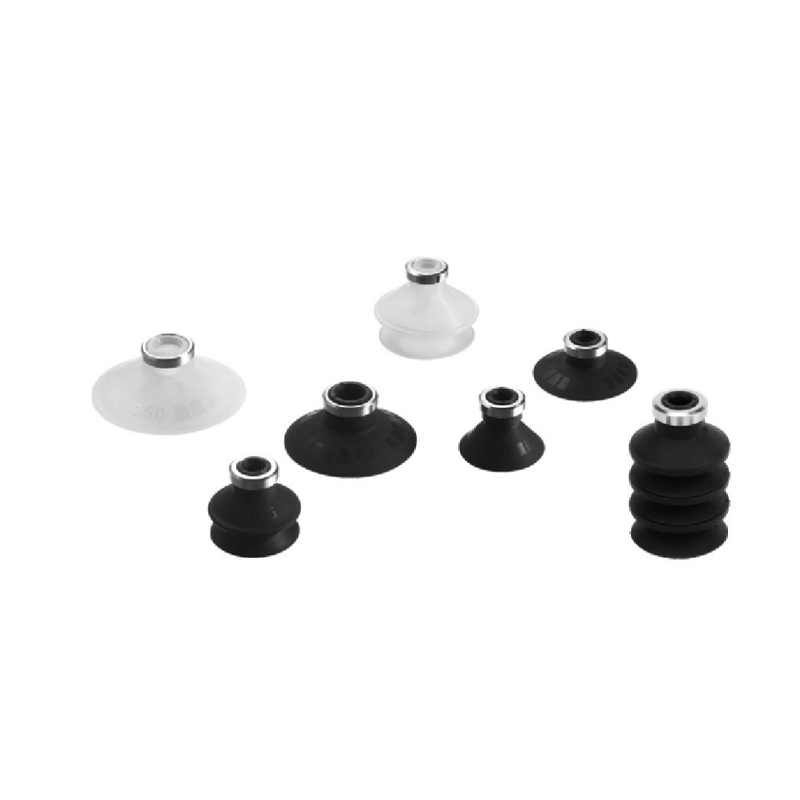

ZP-serien vakuumsugkopp med låsring (Ø9~Ø50)

ZP-seriens vakuumsugkopp med låsring (Ø9~Ø50) är en kärnkomponent utformad för att förbättra stabiliteten i vakuumgreppet. Dess unika ringformade låsringstruktur kan effektivt begränsa arbetsstyckets frihet under adsorptionsprocessen, vilket ger tillförlitligt adsorptionsskydd för olika scenarier för automatisk hantering och precisionspositionering.

Kärnfunktioner:

Låsande adsorptionsmekanism: Den unika ringformade låsringens design bildar en fysisk begränsning i arbetstillståndet, undertrycker avsevärt arbetsstyckets avvikelse eller rotationstendens när det utsätts för kraft och förbättrar riktningsstabiliteten i greppprocessen.

Förbättrad adsorptionstillförlitlighet: Låsringstrukturen samverkar med vakuumundertrycket för att bilda en dubbel skyddsmekanism, som effektivt motstår yttre störningar (som acceleration, vibrationer och lätta kollisioner) och minskar den potentiella risken för oavsiktlig lossning.

Flexibel kontakt och tätning: Sugkoppskroppen är vanligtvis gjord av specifika elastiska material för att säkerställa adaptiv passning med arbetsstyckets yta, bildar en effektiv vakuumtätning och anpassar sig till små ytsvängningar.

Optimerad för tunna/små föremål: Denna serie av storleksintervall (Ø9~Ø50) är särskilt lämplig för att greppa tunna plåtmaterial, små precisionsdelar eller lätta arbetsstycken med släta ytor. Låsringstrukturen är särskilt kritisk för sådana arbetsstycken som lätt kan förskjutas eller påverkas av luftflödet.

Teknisk applikationsuniversalitet: Det används i stor utsträckning i scenarier som kräver riktningsfixering eller antirotationshantering, vanligen vid montering av elektroniska komponenter, sortering av små formsprutningsdelar, transport av tunnplåtsmaterial (metall/icke-metall), förpackningsautomation och andra processlänkar.

Specifikationer täcker vanliga behov: Diameterintervallet som tillhandahålls täcker de vanliga små till medelstora arbetsstyckesstorleksstandarderna inom automationsområdet, vilket är bekvämt för tekniskt urval och matchning.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：ZP-serien vakuumsugkopp med snäppring, adapter och buffertfäste (Ø9~Ø50)
NÄSTA：Ingen nästa artikel

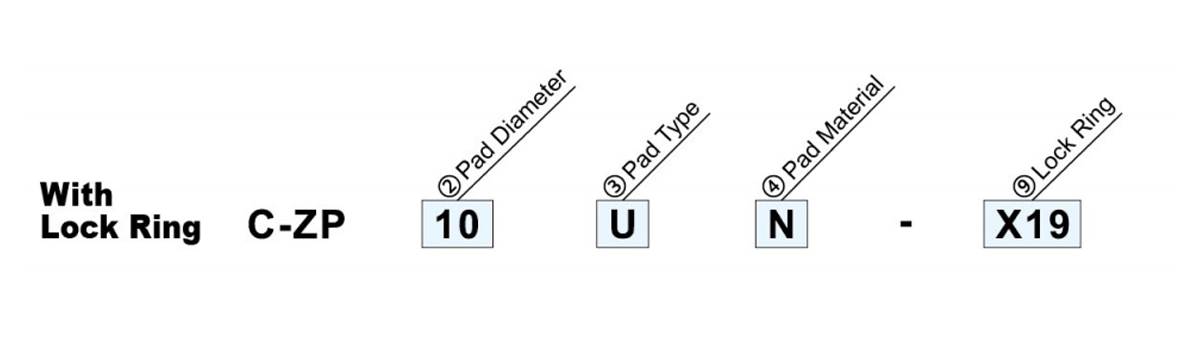

  • ②Pad dia. (mm)/③Pad Typ☆ E* F* G* ④Material     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silikongummi
    U Platt typ - ● ● - ● ● ● - ● ● ● *Se sidan 4 för materialet.
    C Platt typ With Ribs - ● ● - ● ● ● - ● ● ●
    D Djupt - ● - - ● - ● - - ● - ⑨Material
    B 2-stegsbälg - ● ● - ● ● ● - ● ● ● Noll Med låsring
    J 34-stegs bälg ● - - ● ● - ● ● - - - X19 Utan låsring
    ●Samma initialbokstäver anger att låsringen och adaptern är utbytbara.

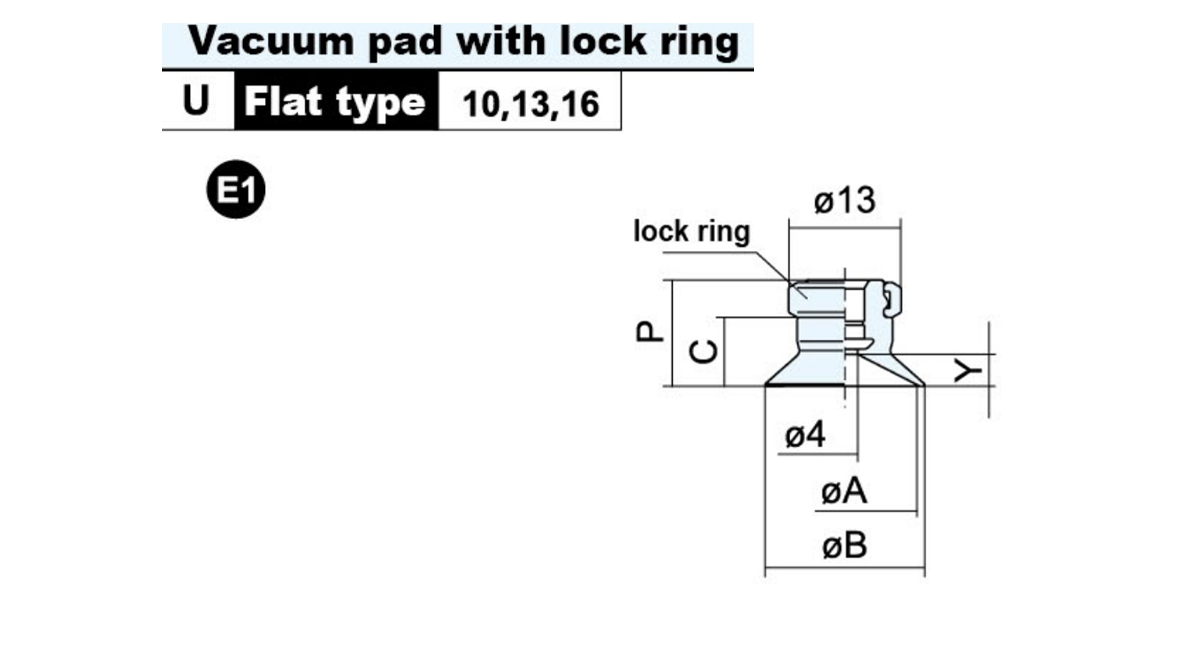

  • Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)

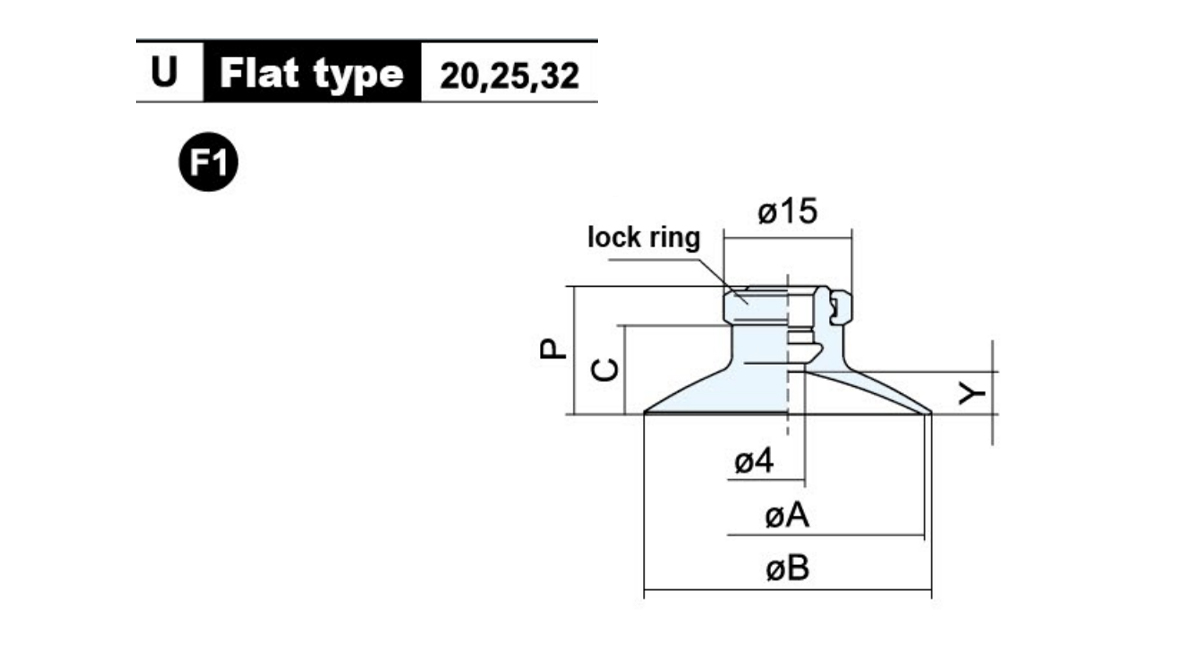

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

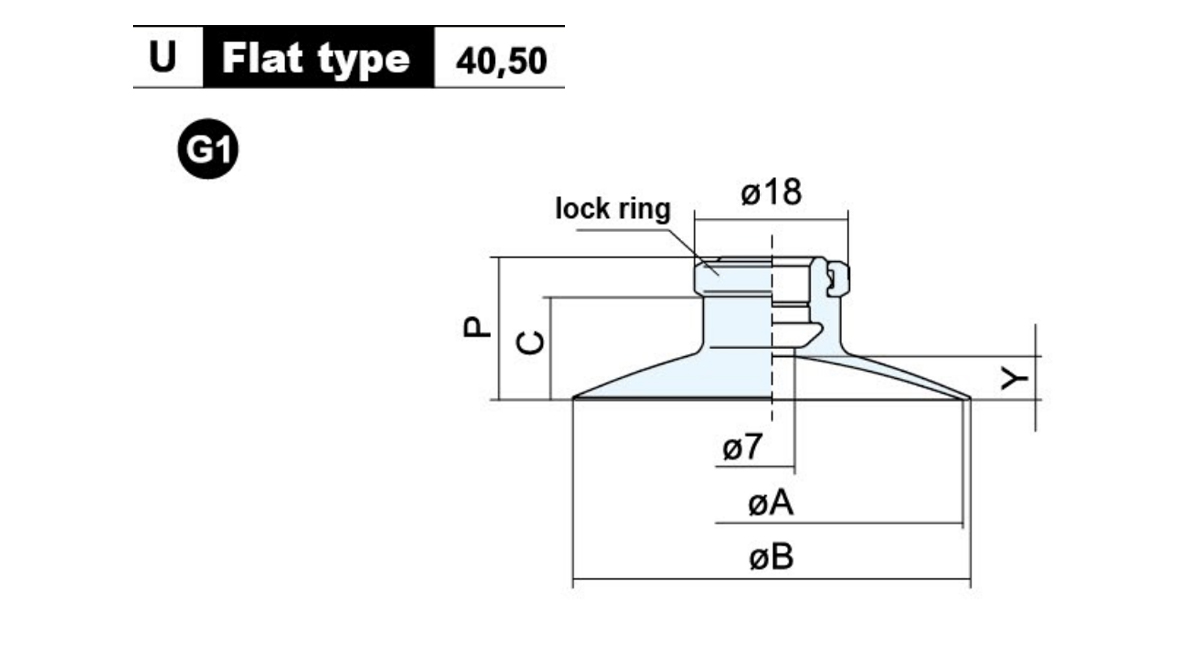

    Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

    Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)

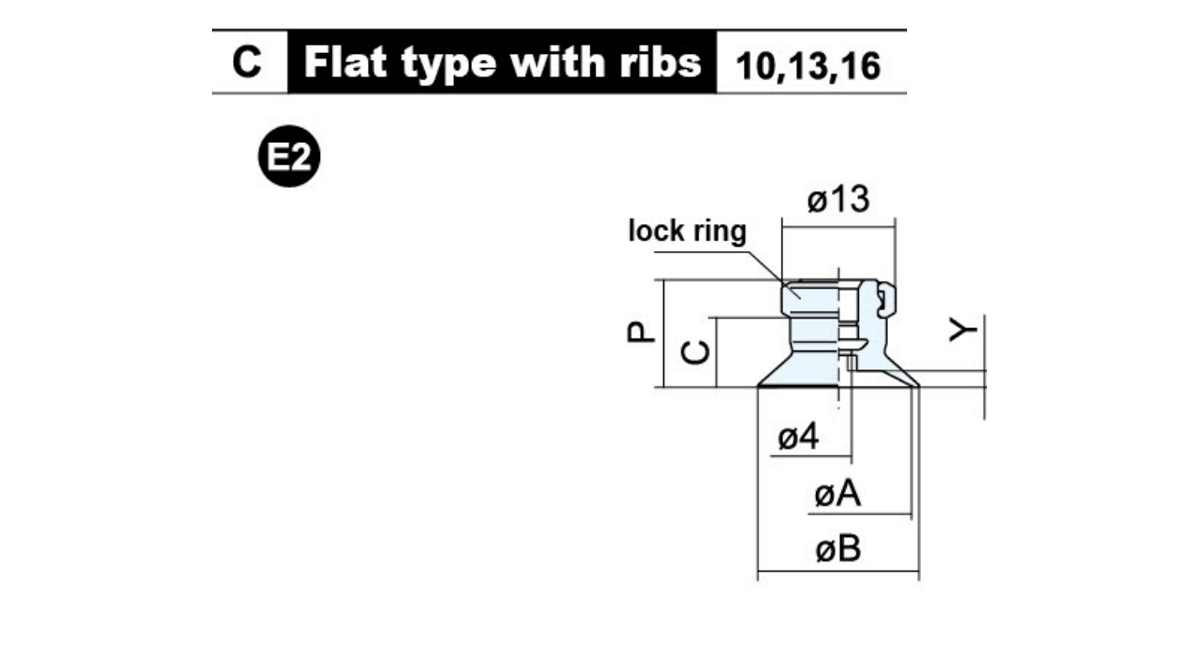

    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

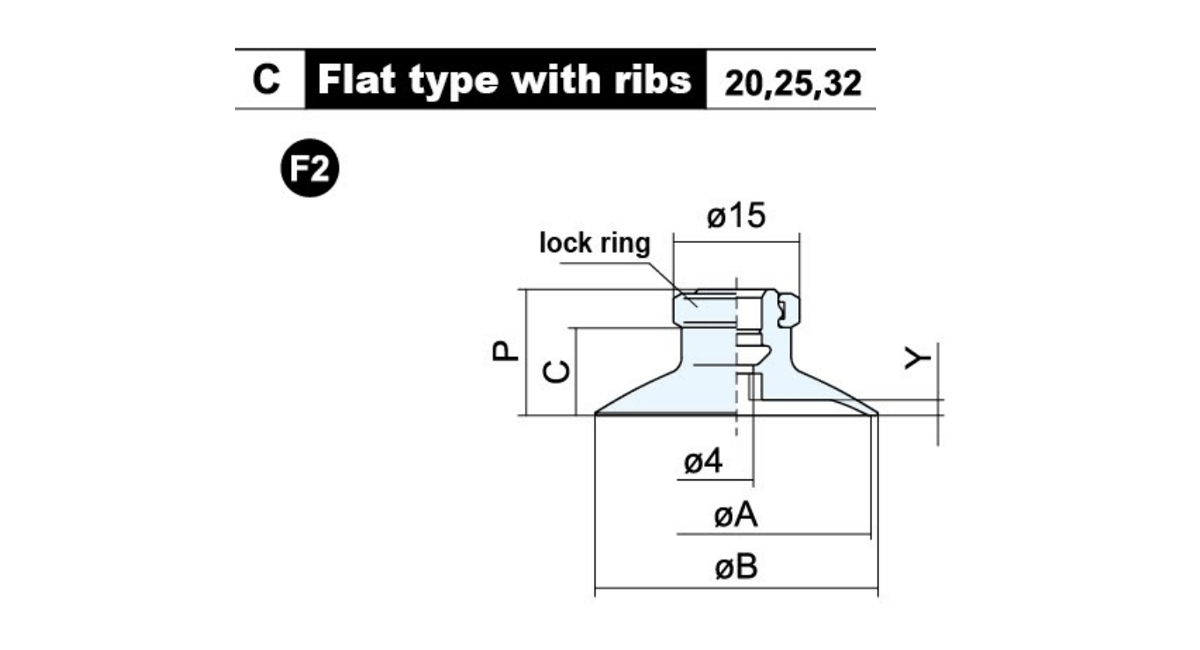

    Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

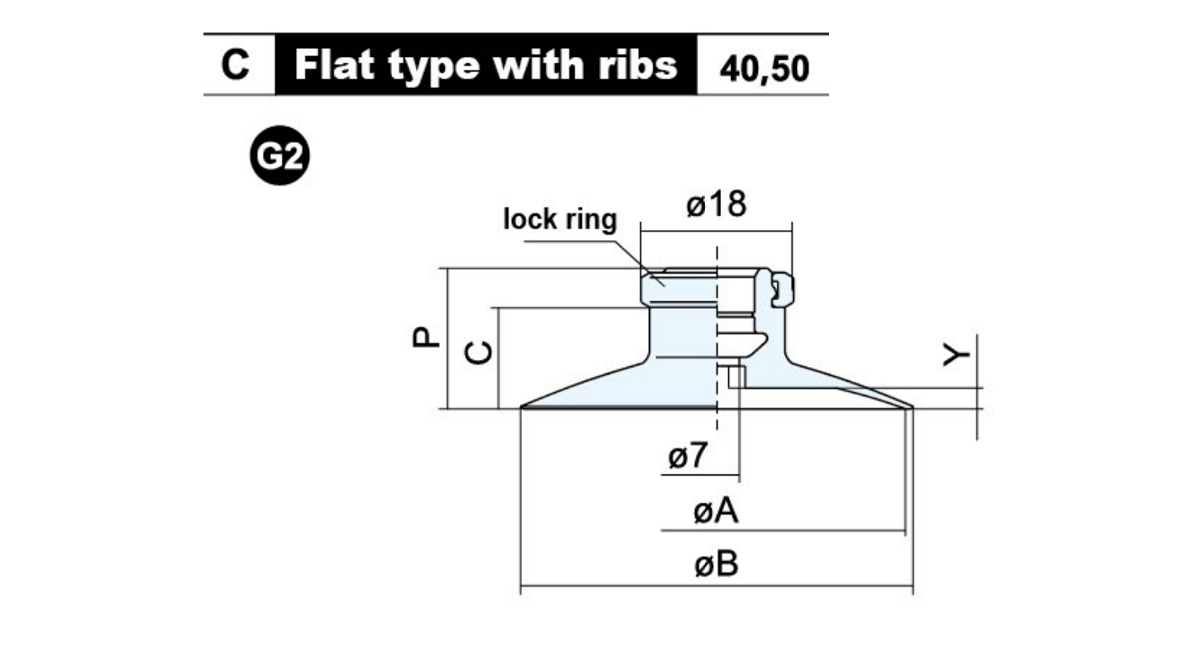

    Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

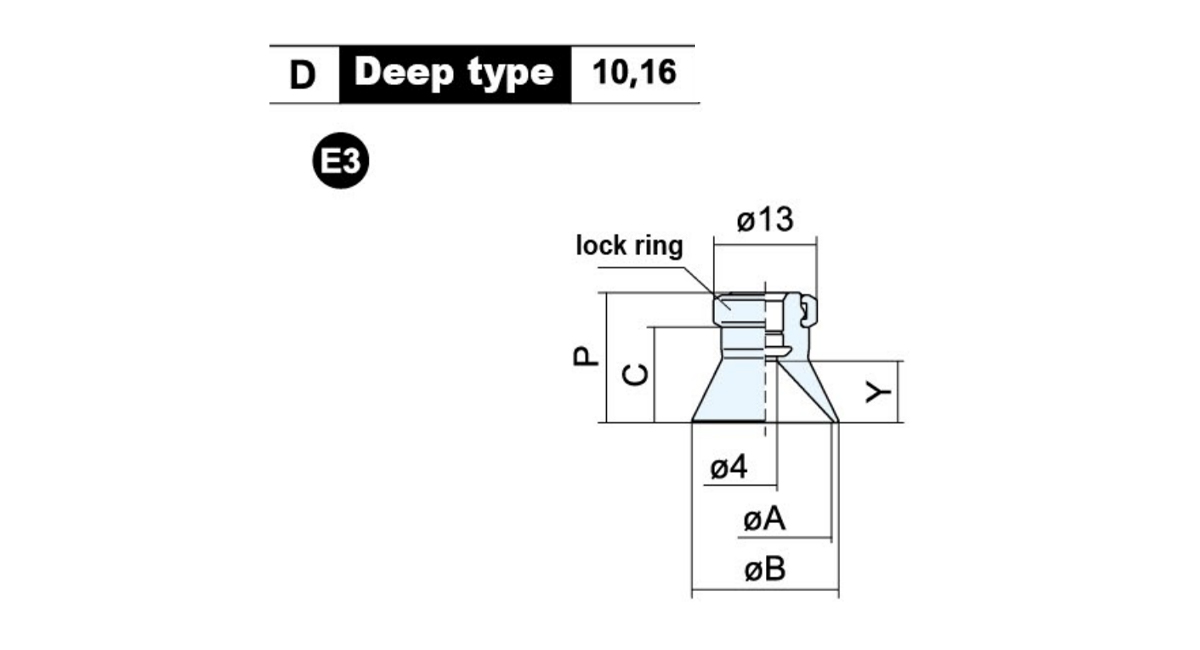

    Modellllllllllllllllllllllllllllll ØA ØB C P Y Vikt (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

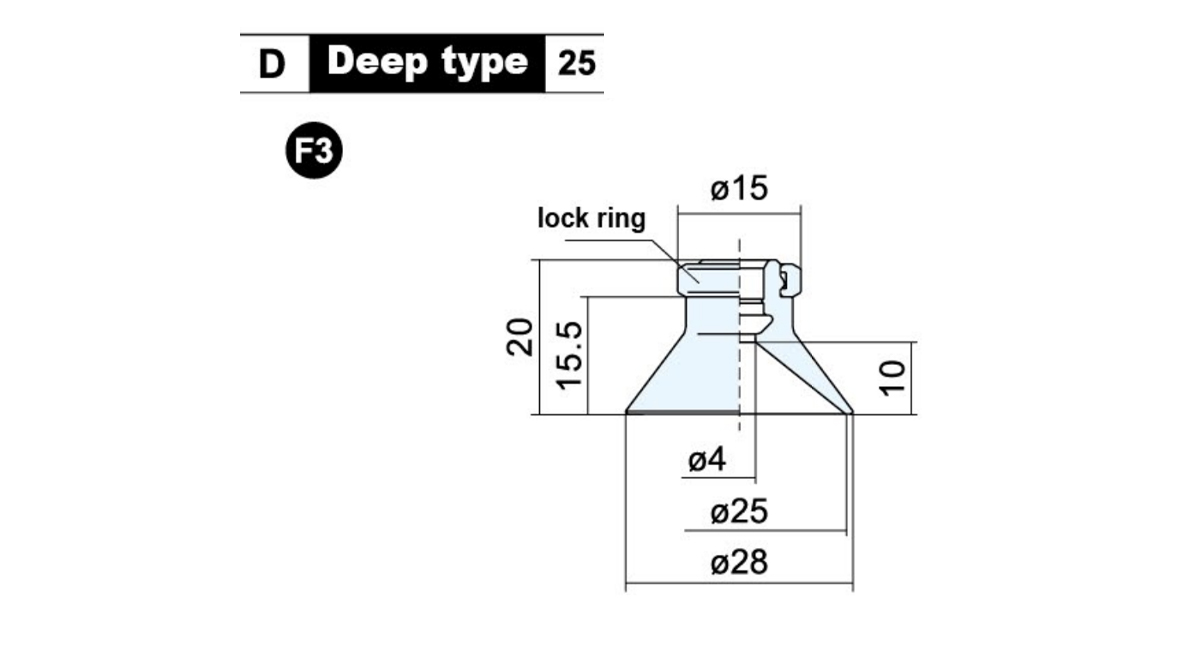

    Modellllllllllllllllllllllllllllll Vikt (g)
    C-ZP25D□ 4.9

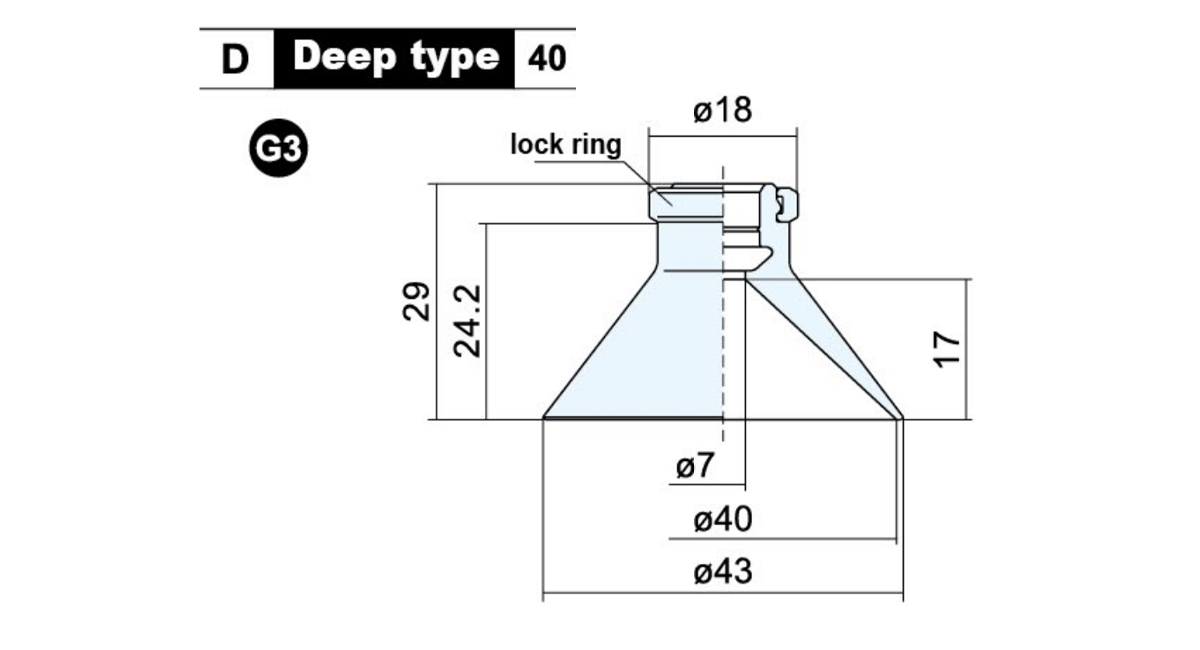

    Modellllllllllllllllllllllllllllll Vikt (g)
    C-ZP40D□ 9.3

    Modellllllllllllllllllllllllllllll ØA ØB ØC ØD E P Y Vikt (g)

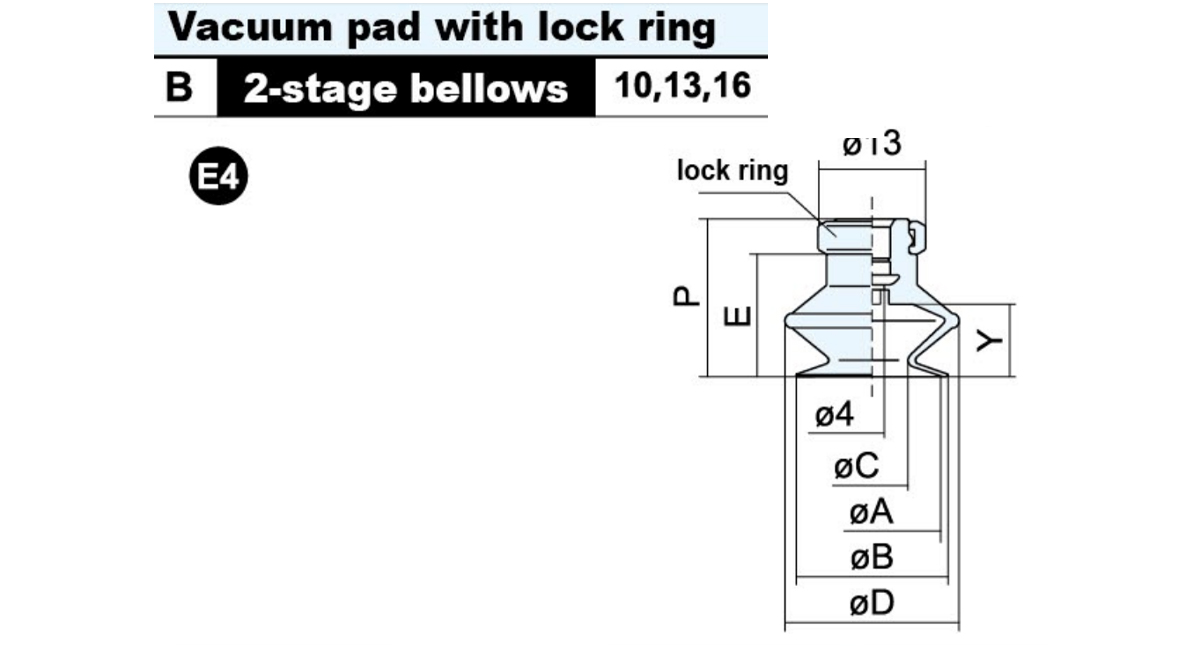

    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

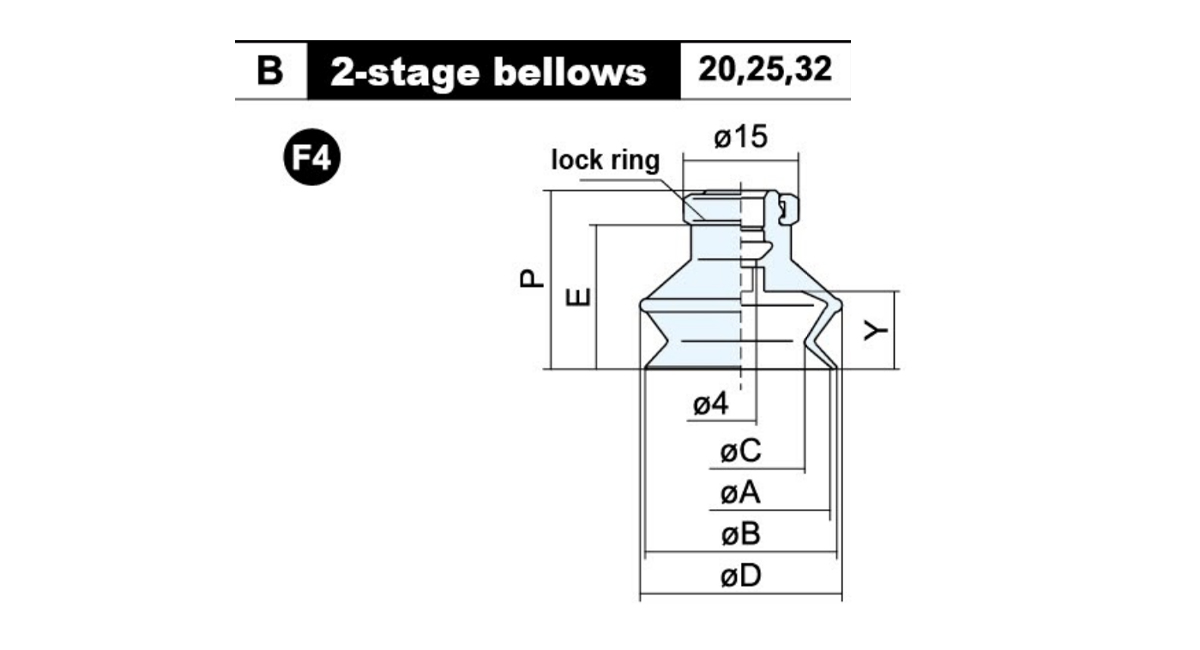

    Modellllllllllllllllllllllllllllll ØA ØB ØC ØD E P Y Vikt (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

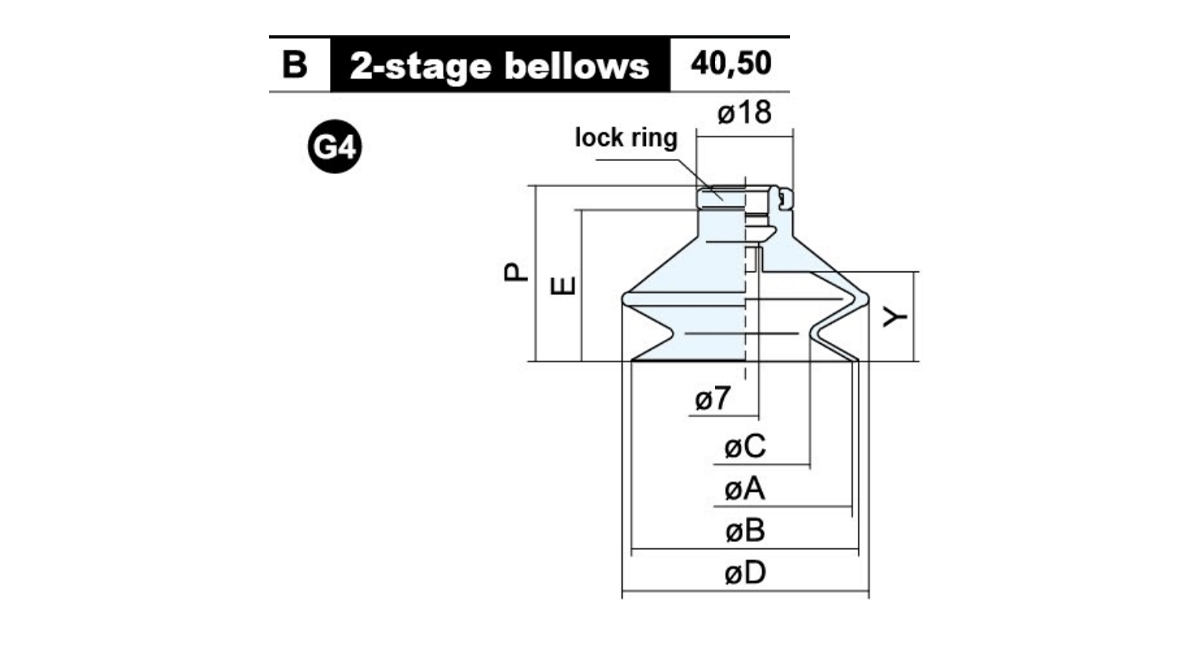

    Modellllllllllllllllllllllllllllll ØA ØB ØC ØD E P Y Vikt (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

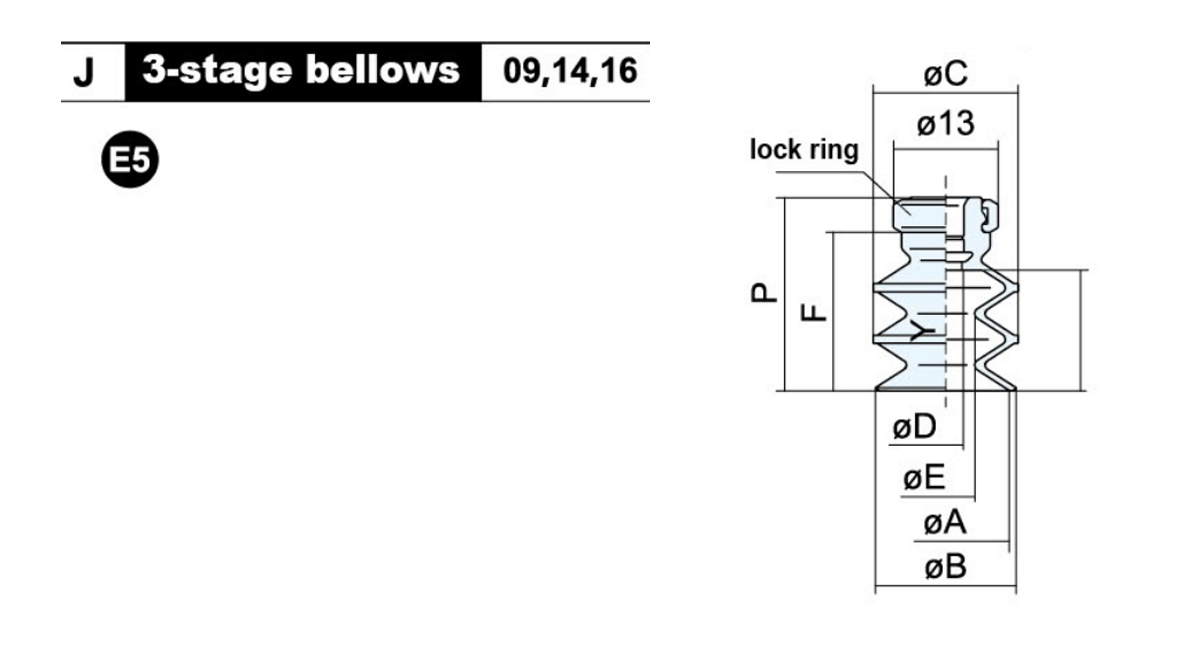

    Modellllllllllllllllllllllllllllll ØA ØB ØC ØD ØE F P Y Vikt (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

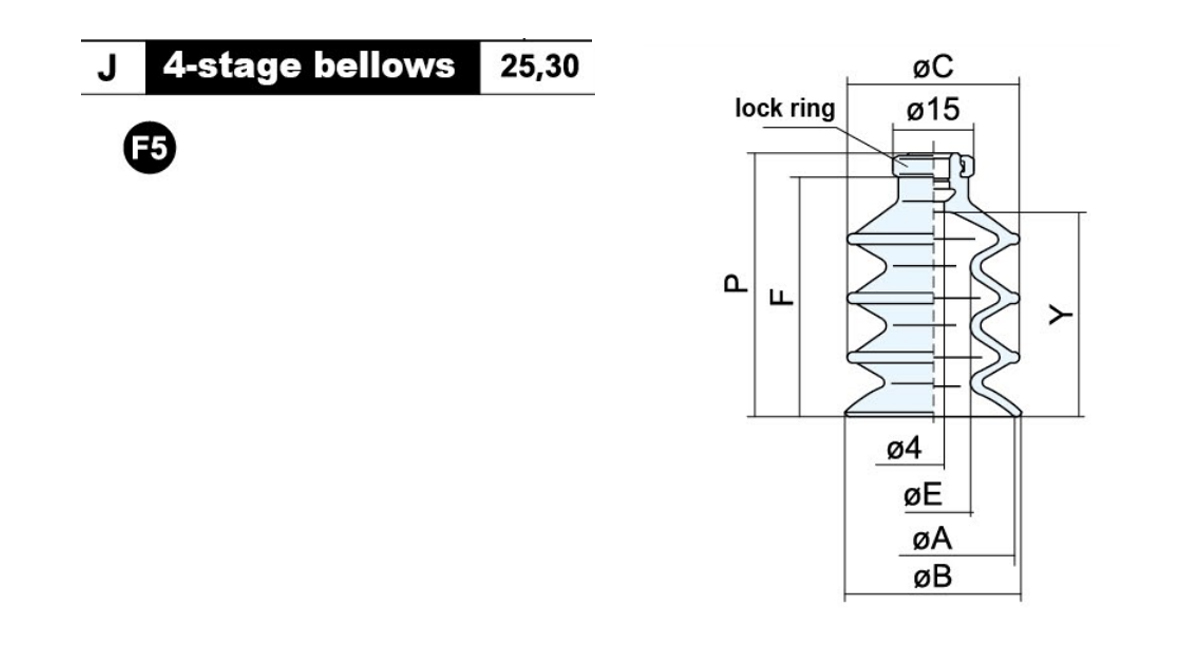

    Modellllllllllllllllllllllllllllll ØA ØB ØC ØE F P Y Vikt (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

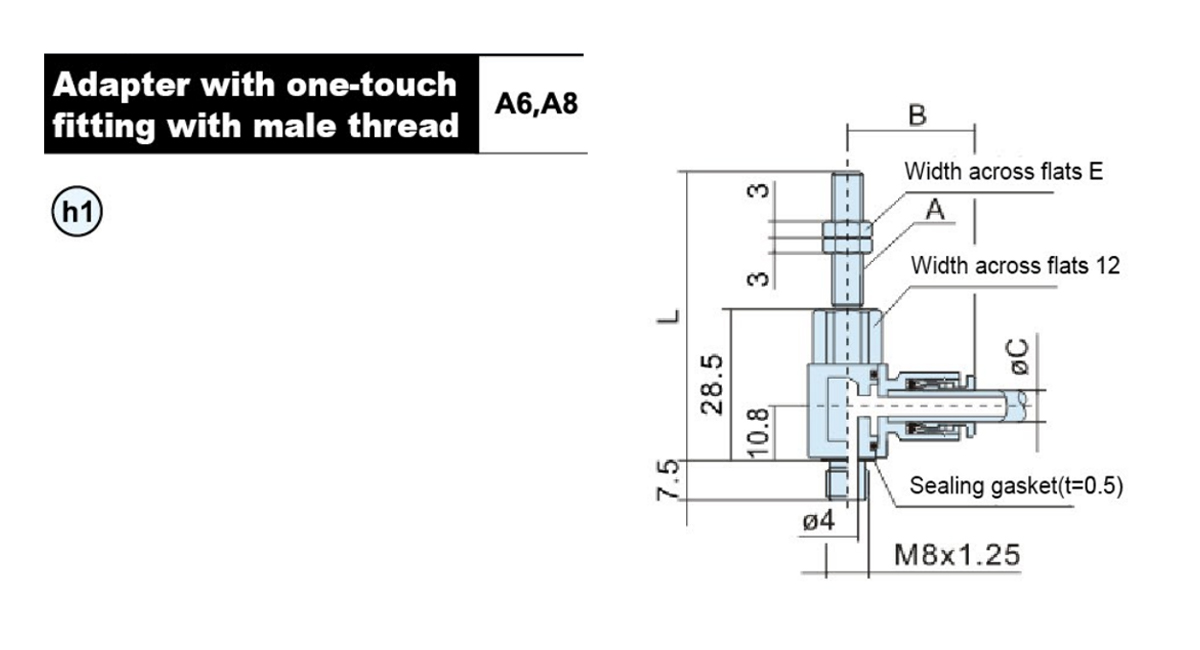

    Modellllllllllllllllllllllllllllll A B ØC E L Vikt (g)
    ZPRL-04-A6 M6×1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

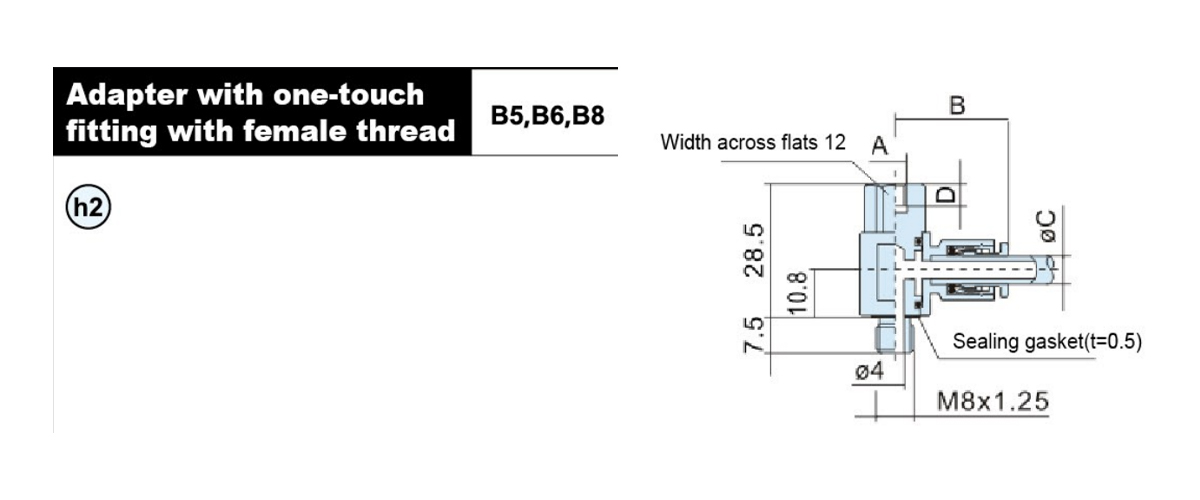

    Modellllllllllllllllllllllllllllll A B ØC D Vikt (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

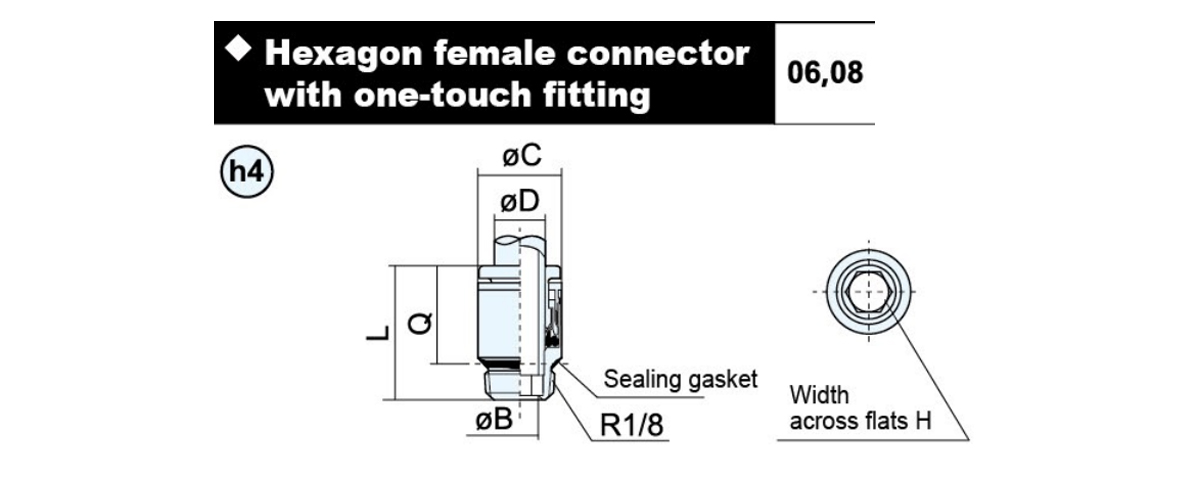

    ØD Modellllllllllllllllllllllllllllll ØB H L Q Vikt (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

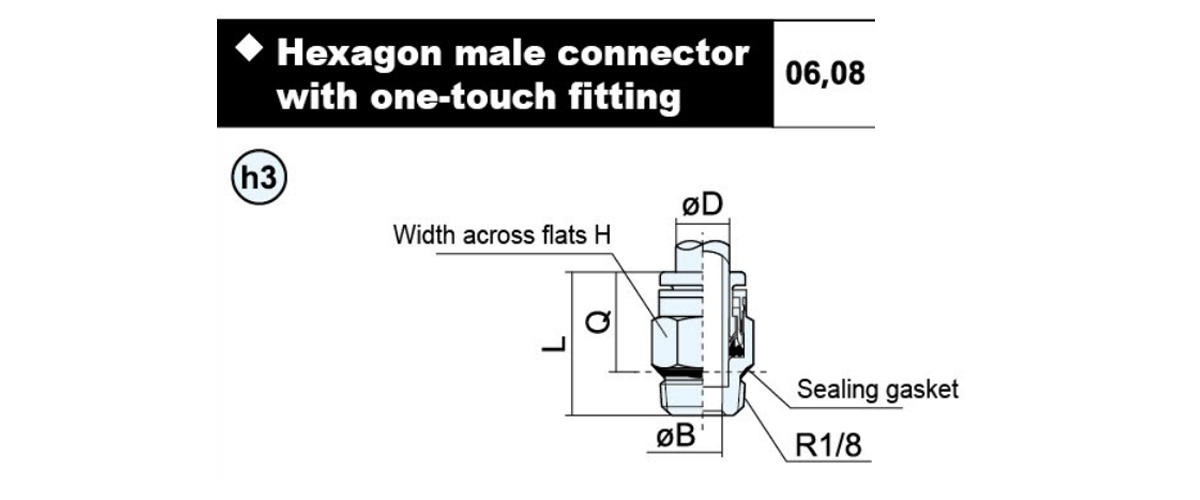

    ØD Modellllllllllllllllllllllllllllll ØB C H L Q Vikt (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

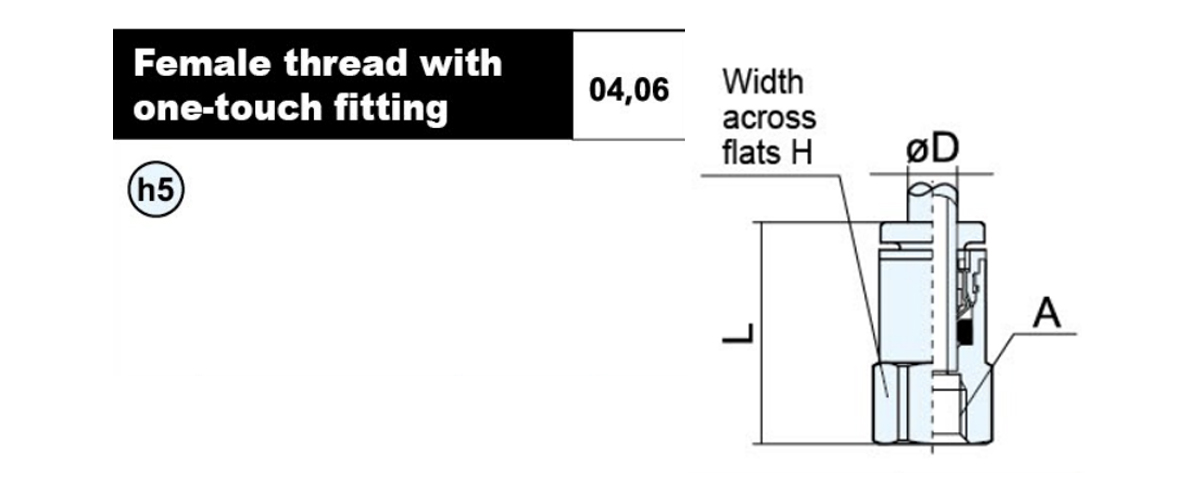

    ØD Modellllllllllllllllllllllllllllll A H L Vikt (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1,0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1,0 20 6.6
    KJF06-M8-B M8×1,0 12 21 9.6

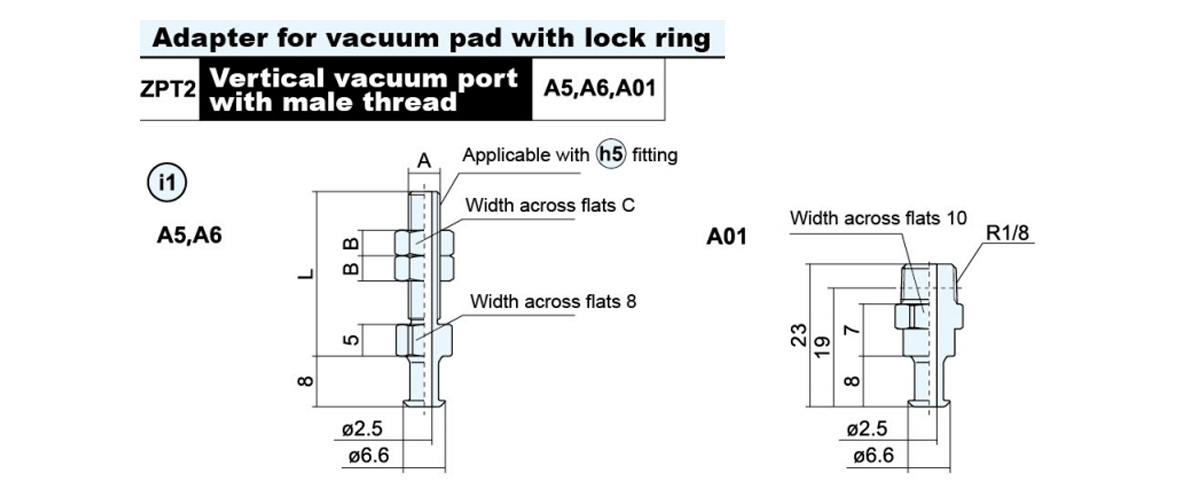

    Adaptermodell A B C L Vikt (g) Tillämplig Pad
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

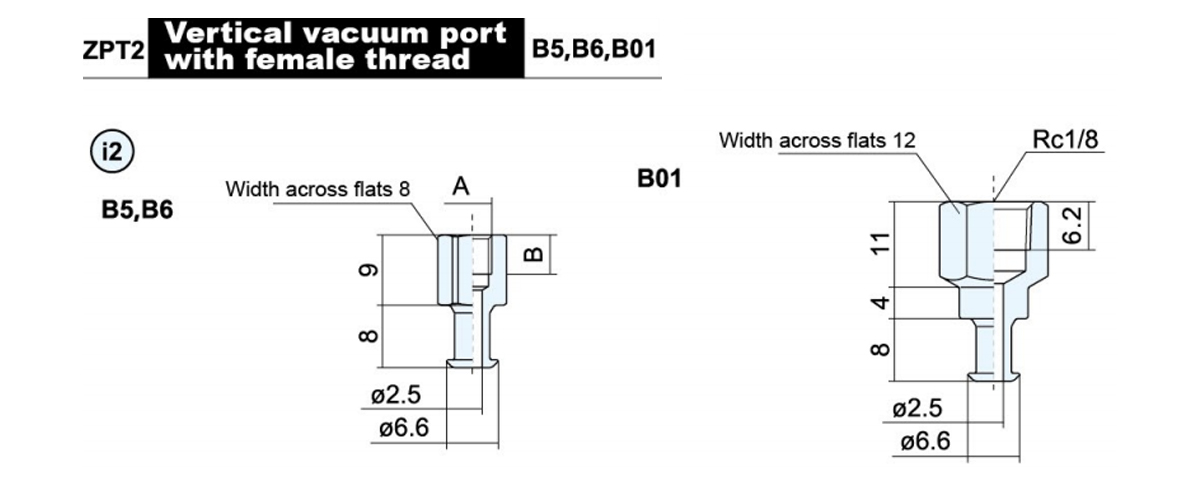

    Adaptermodell A B Vikt (g) Tillämplig Pad
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1,0 6 3.7
    ZPT2-B01 - - 9

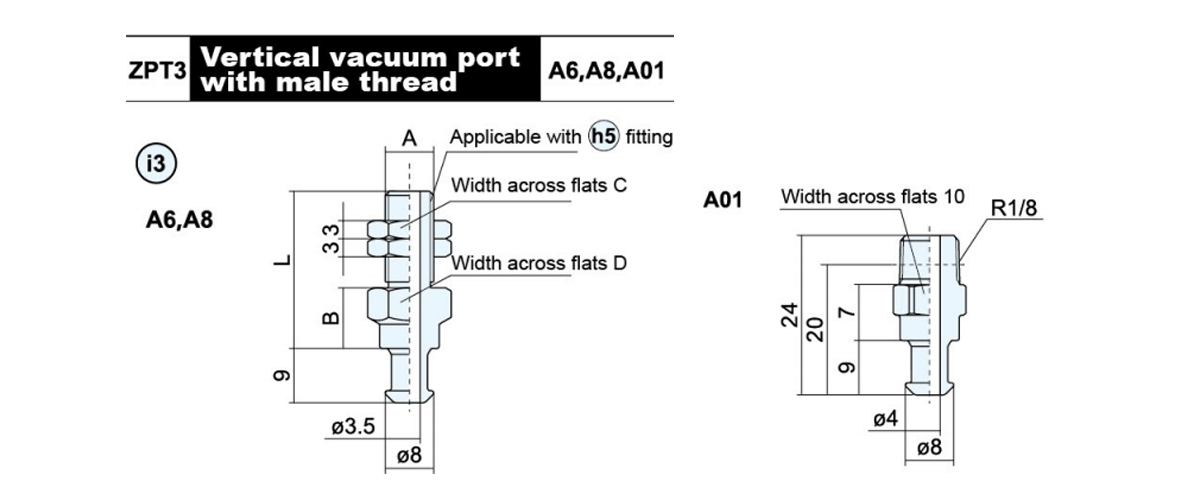

    Adaptermodell A B C D L Vikt (g) Tillämplig Pad
    ZPT3-A6 M6×1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

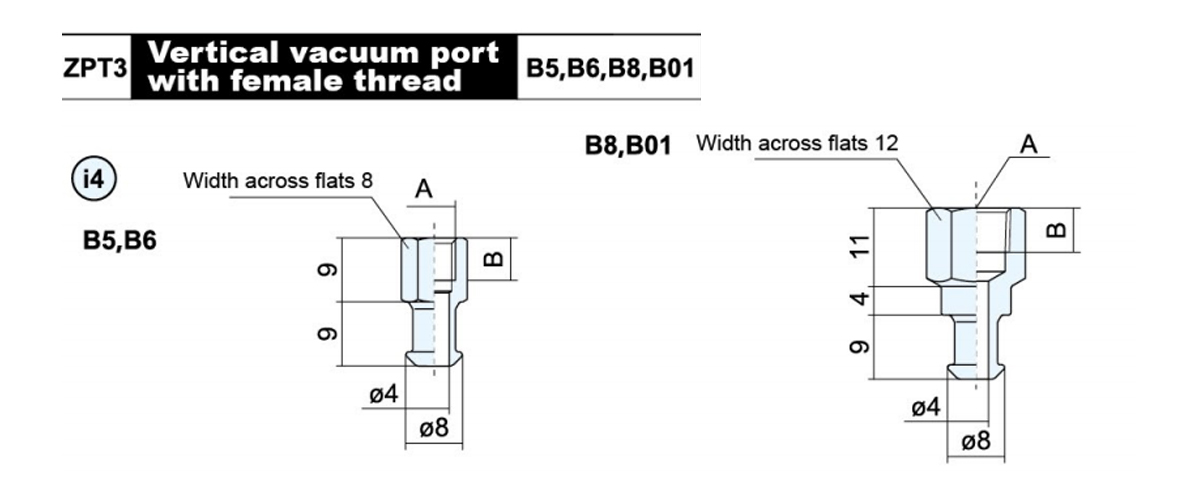

    Adaptermodell A B Vikt (g) Tillämplig Pad
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1,0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

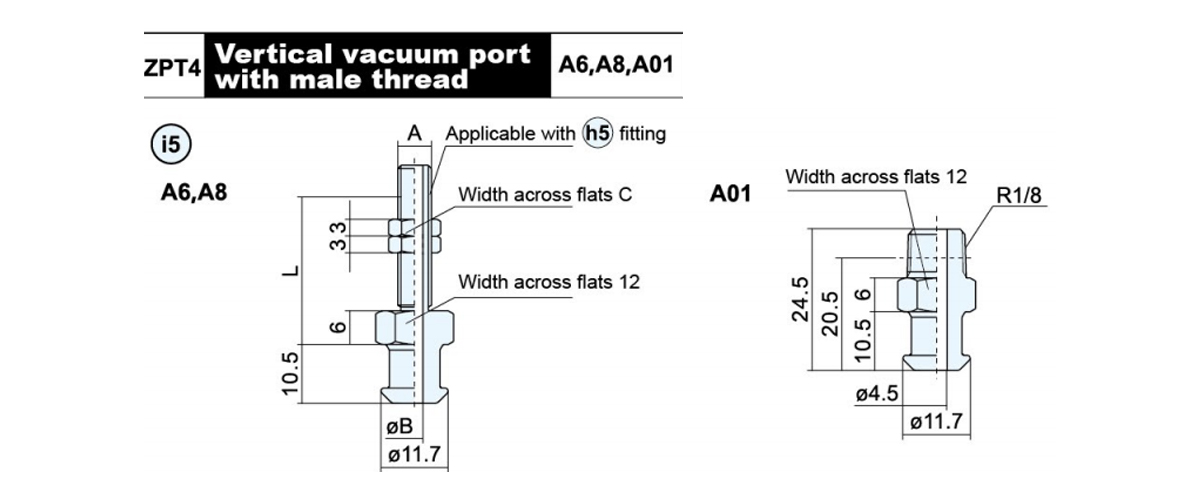

    Adaptermodell A ØB C L Vikt (g) Tillämplig Pad
    ZPT4-A6 M6×1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

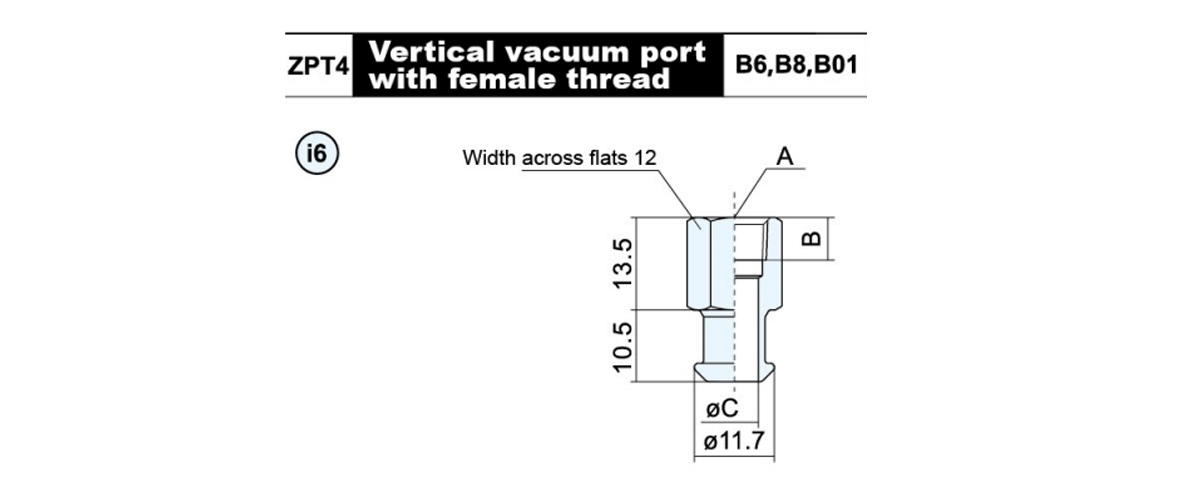

    Adaptermodell A B ØC Vikt (g) Tillämplig Pad
    ZPT4-B6 M6×1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

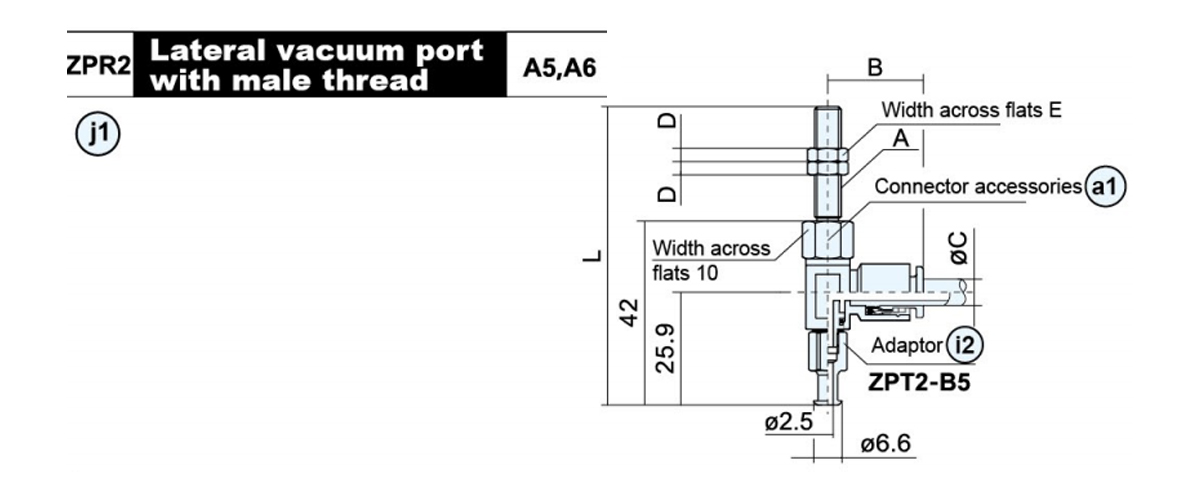

    Adaptermodell A B ØC D E L Vikt (g) Modellllllllllllllllllllllllllllll of connector
    tillbehör     		Tillämplig Pad
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

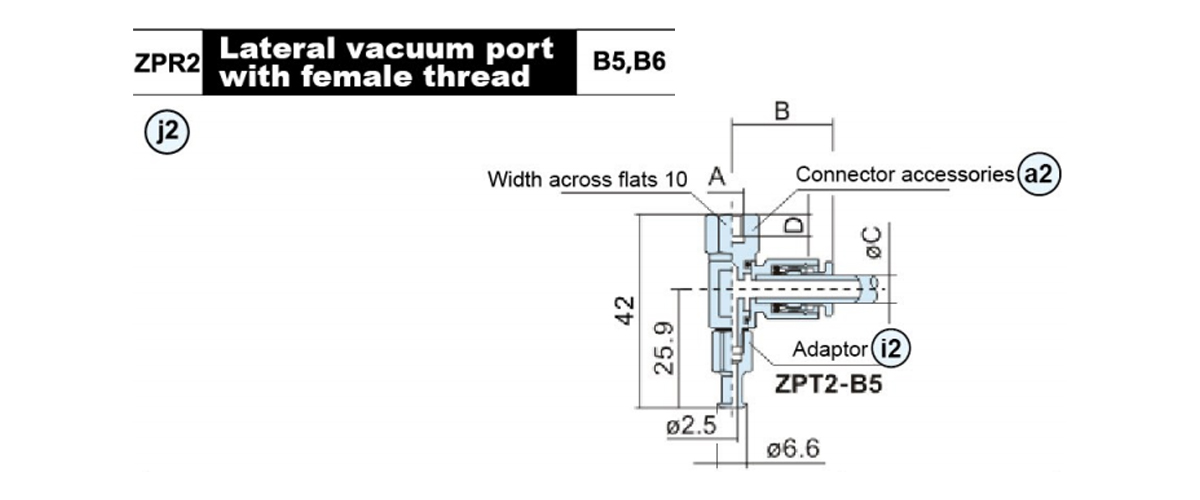

    Adaptermodell A B ØC D Vikt (g) Modellllllllllllllllllllllllllllll of connector
    tillbehör     		Tillämplig Pad
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

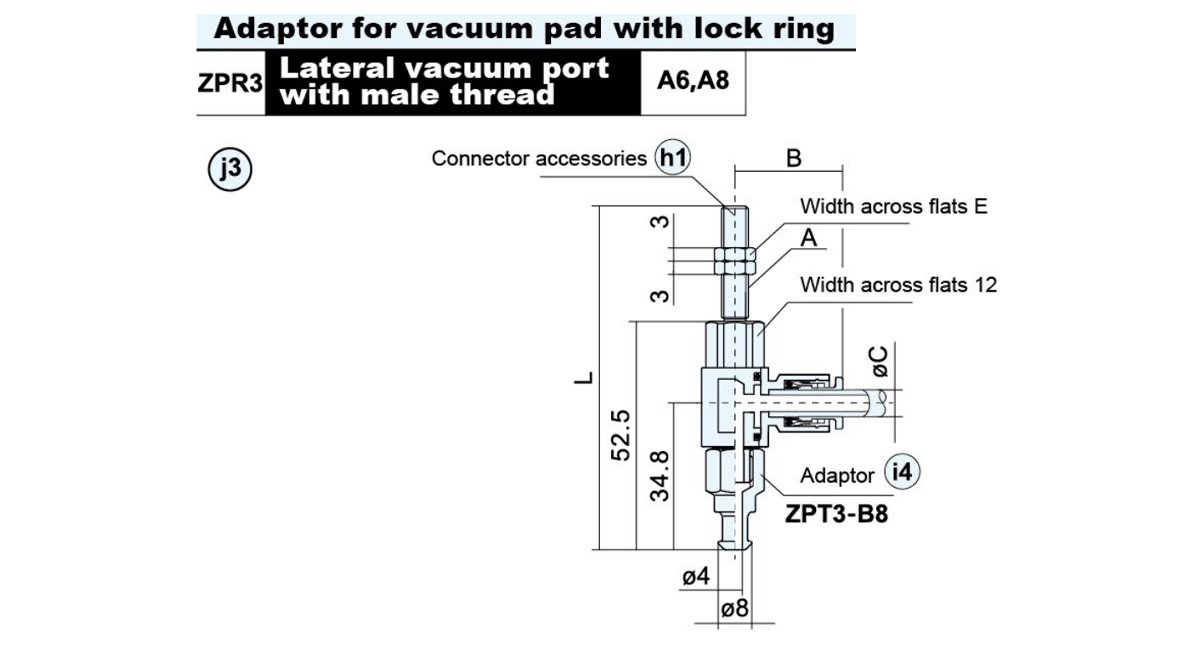

    Modellllllllllllllllllllllllllllll A B ØC E L Vikt (g) Tillämplig Pad
    ZPR3-04-A6 M6×1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

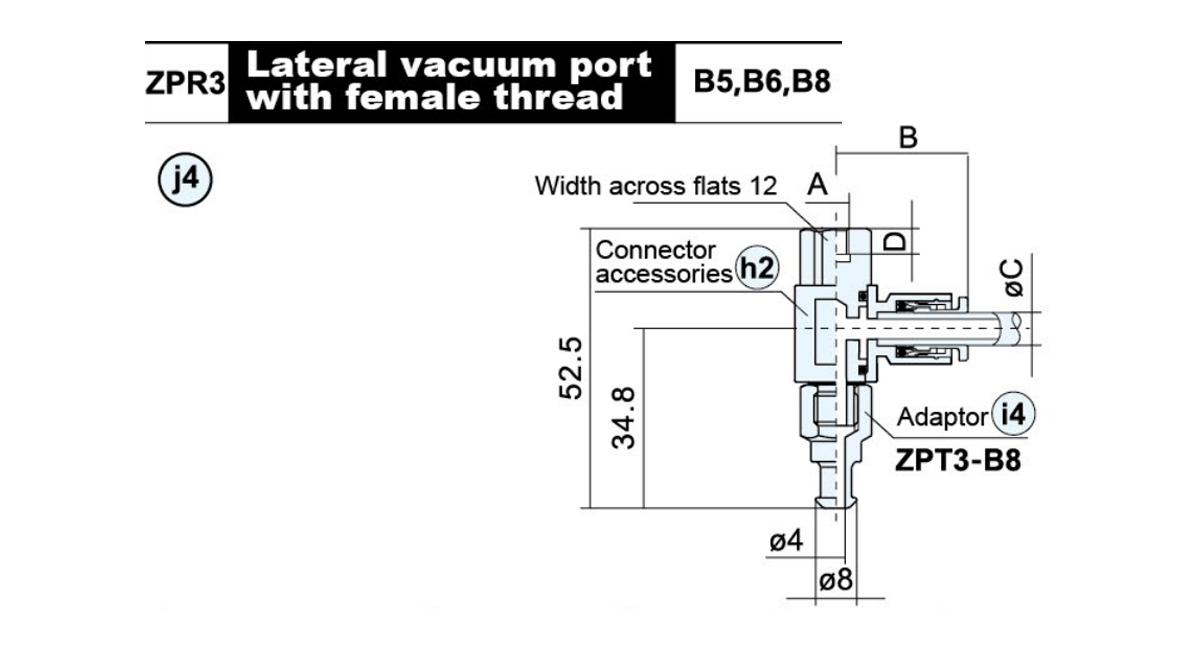

    Modellllllllllllllllllllllllllllll A B ØC D Vikt (g) Tillämplig Pad
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

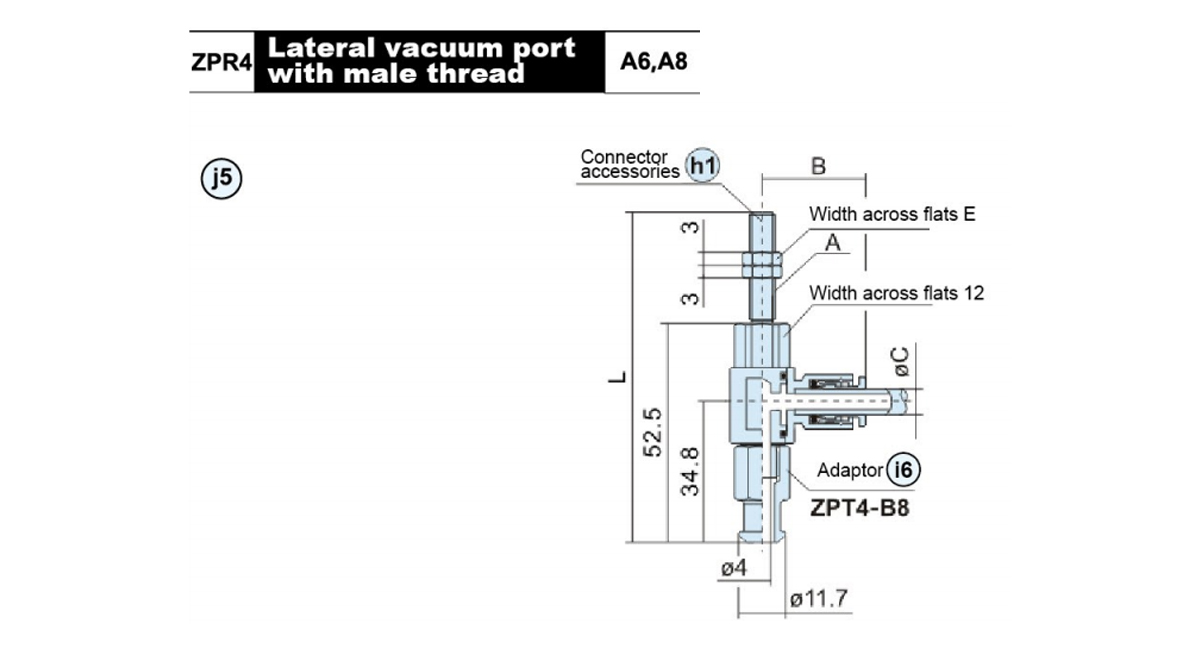

    Modellllllllllllllllllllllllllllll A B ØC E L Vikt (g) Tillämplig Pad
    ZPR4-06-A6 M6×1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

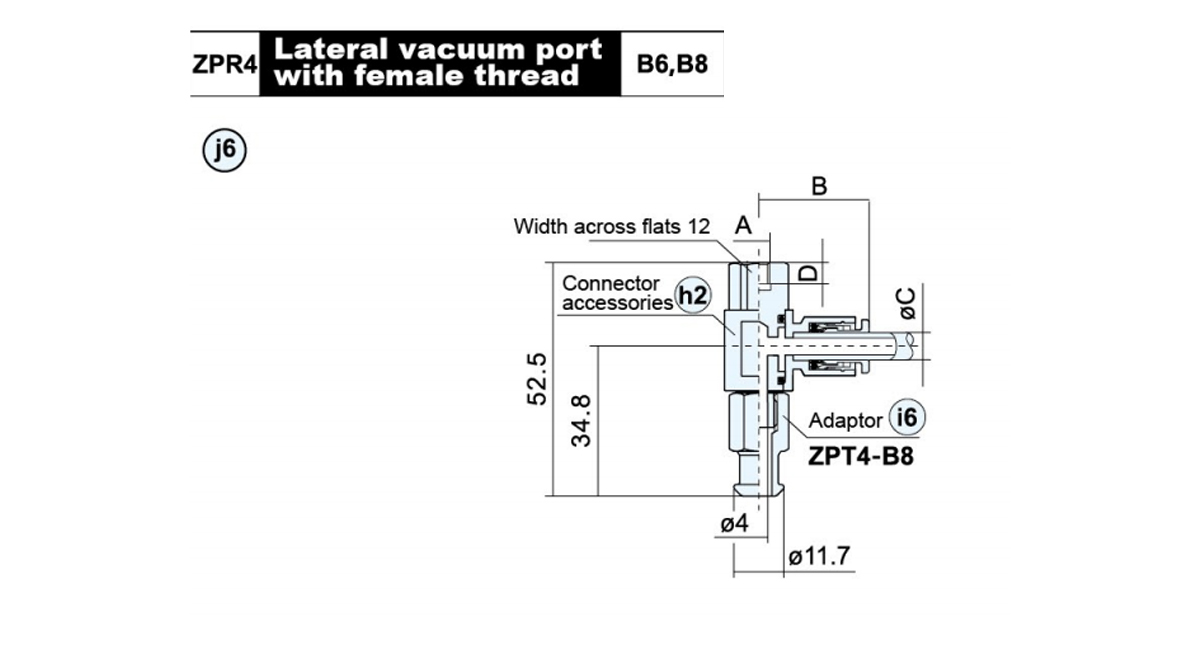

    Modellllllllllllllllllllllllllllll A B ØC D Vikt (g) Tillämplig Pad
    ZPR4-06-B6 M6×1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

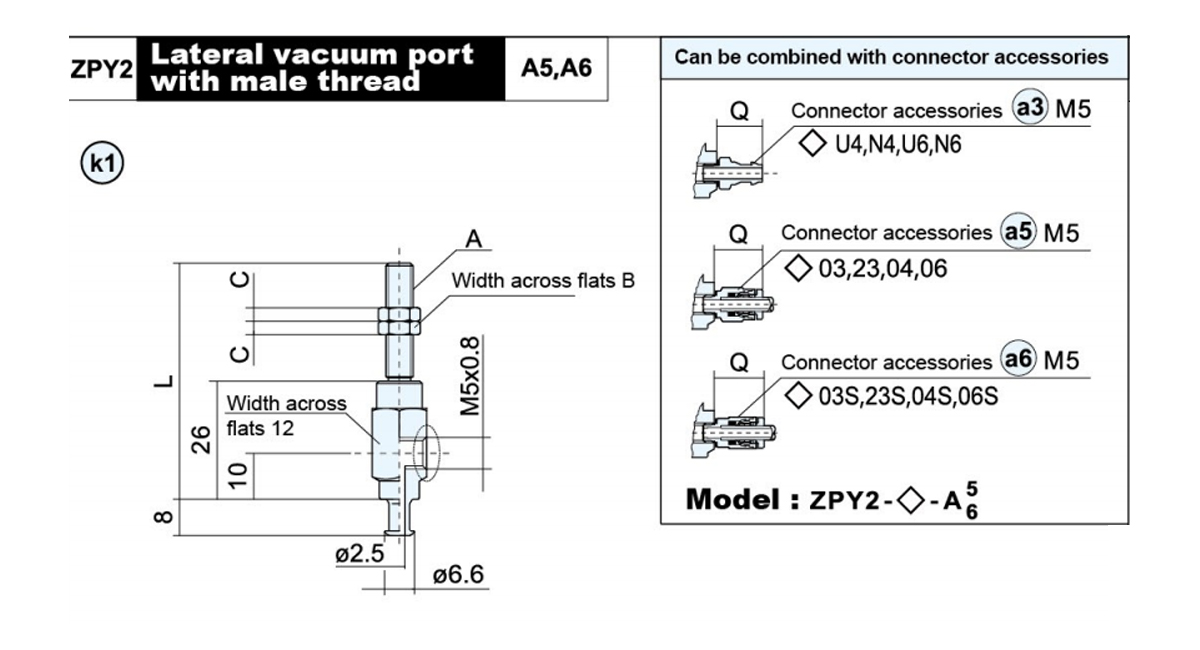

    Modellllllllllllllllllllllllllllll A B C L Vikt (g) Tillämplig Pad
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1,0 8 3 52 28.4

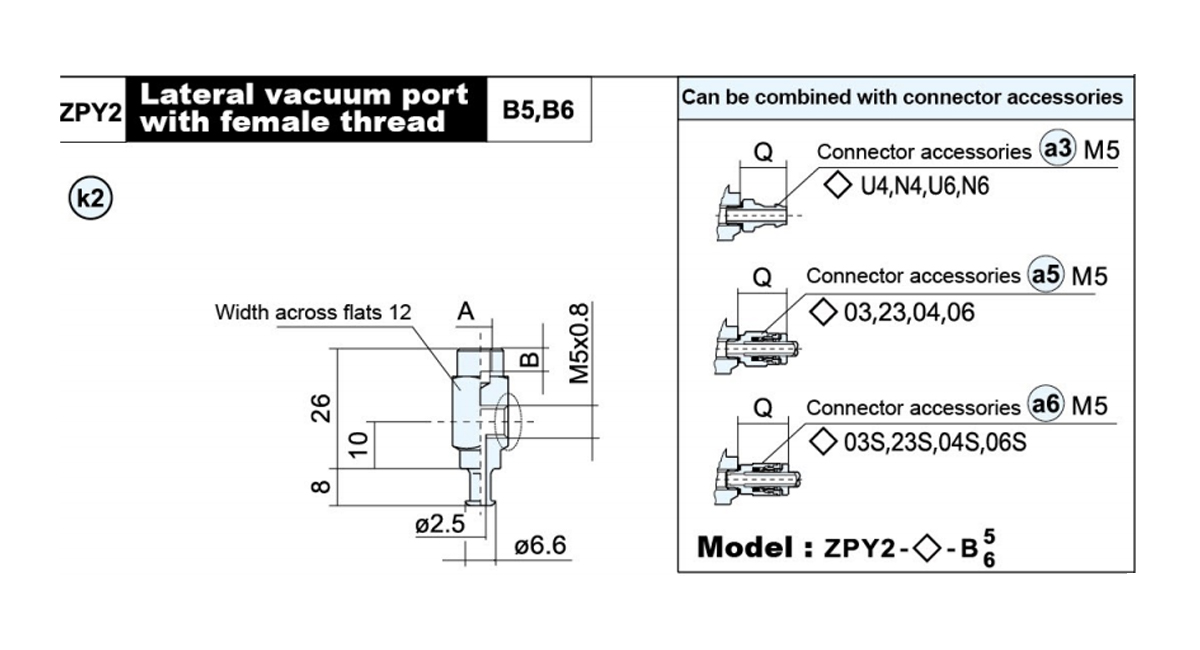

    Modellllllllllllllllllllllllllllll A B Vikt (g) Tillämplig Pad
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1,0 6 20.6

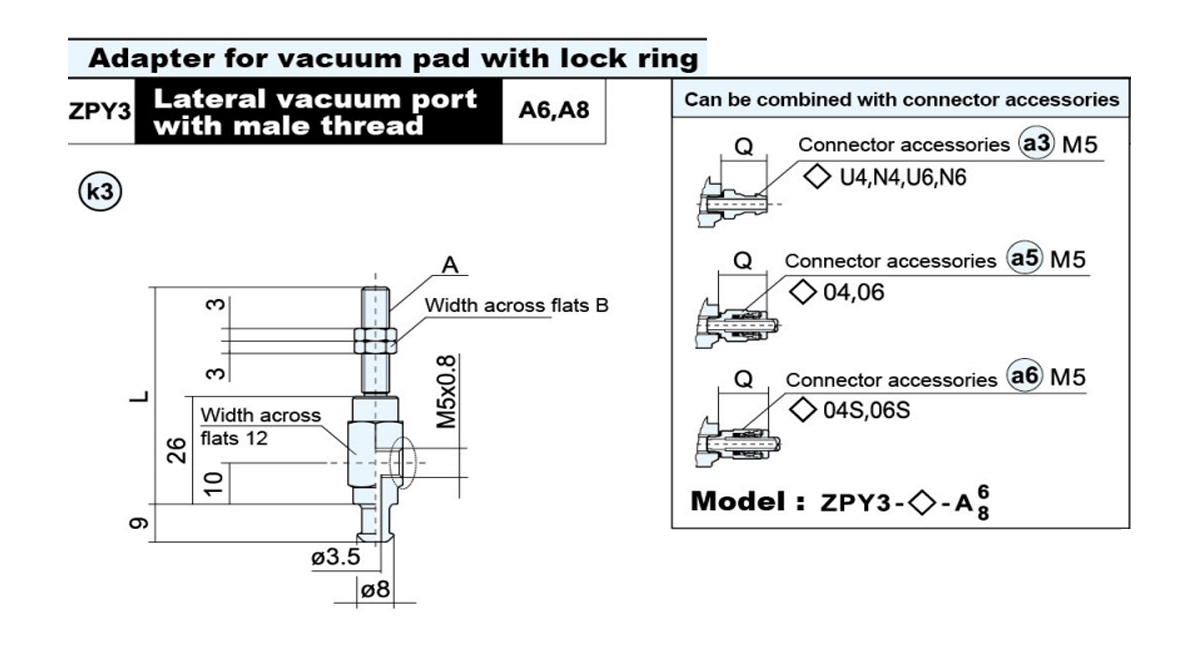

    Adaptermodell A B L Vikt (g) Tillämplig Pad
    ZPY3-B5-A6 M6×1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1,0 12 44 34.4

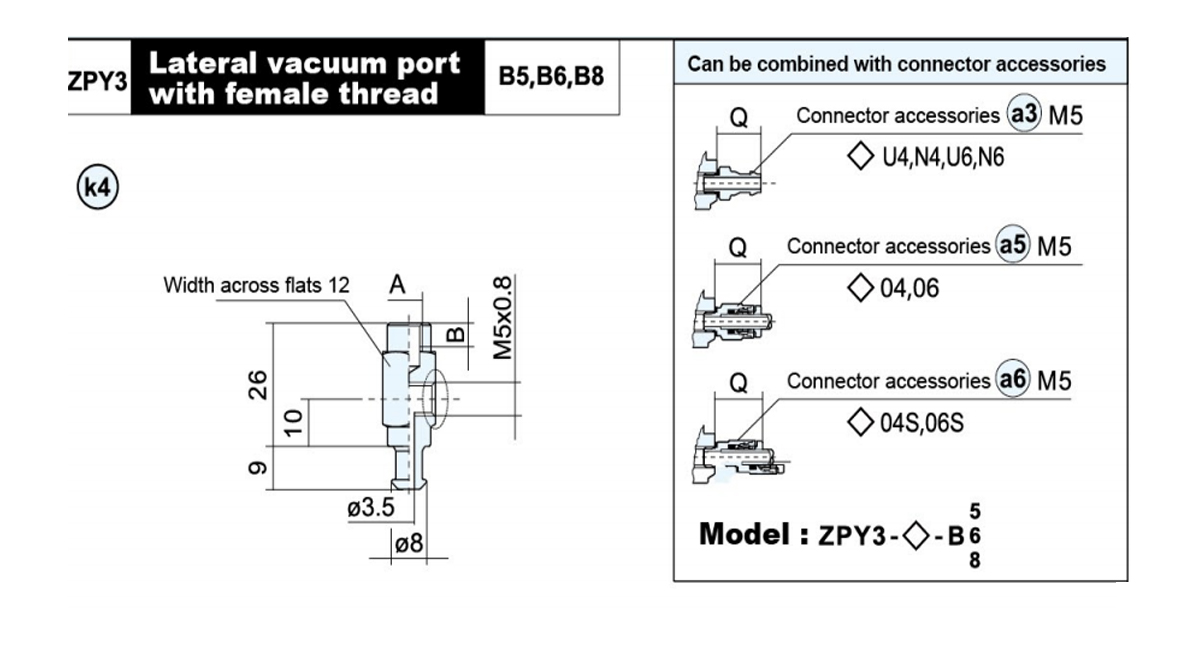

    Adaptermodell A B Vikt (g) Tillämplig Pad
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1,0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

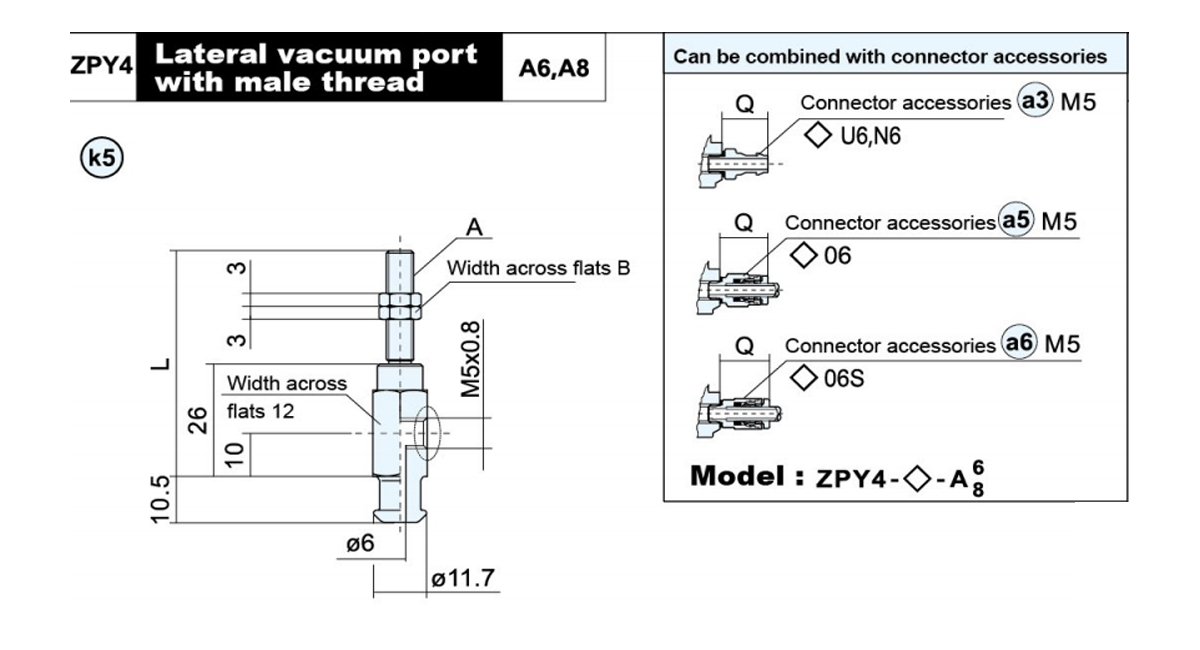

    Adaptermodell A B L Vikt (g) Tillämplig Pad
    ZPY4-B5-A6 M6×1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1,0 12 44 38.9

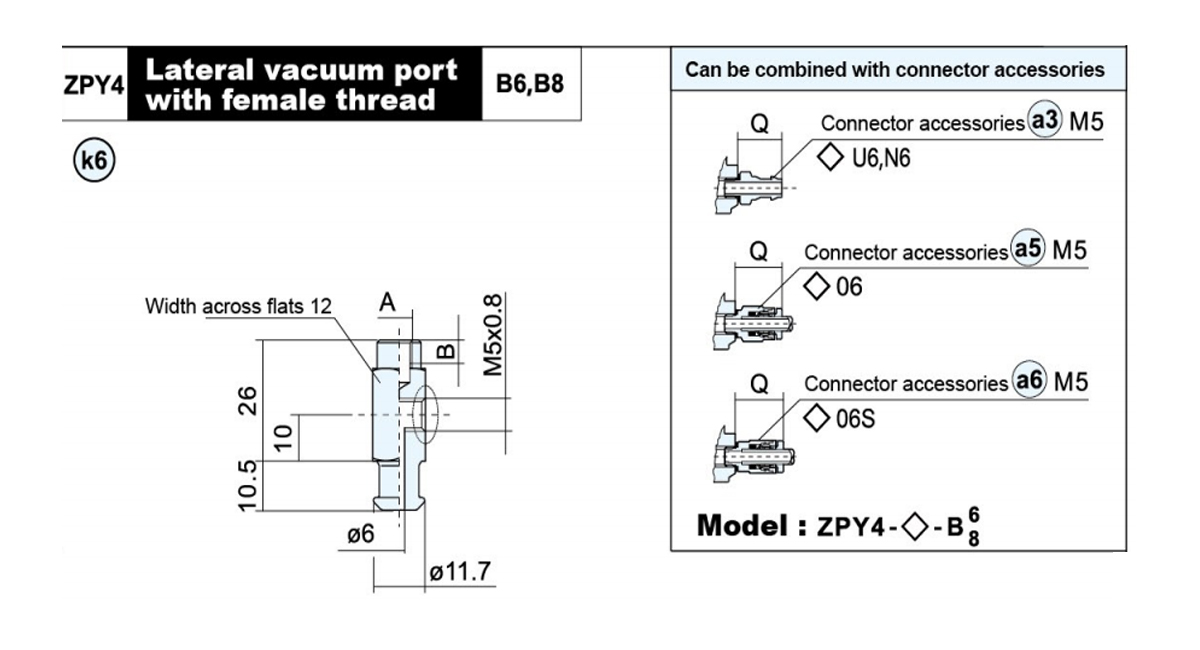

    Adaptermodell A B Vikt (g) Tillämplig Pad
    ZPY4-B5-B6 M6×1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

    Modellllllllllllllllllllllllllllll B C L ●vikt  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Modellllllllllllllllllllllllllllll

    A

    		B C D L ●vikt(g)
    J K
    ZPB3-●10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Höjdkompensatortyp: Roterande(J),Kan inte rotera(K)    ■ Buffertslag(mm):10,20,30,50

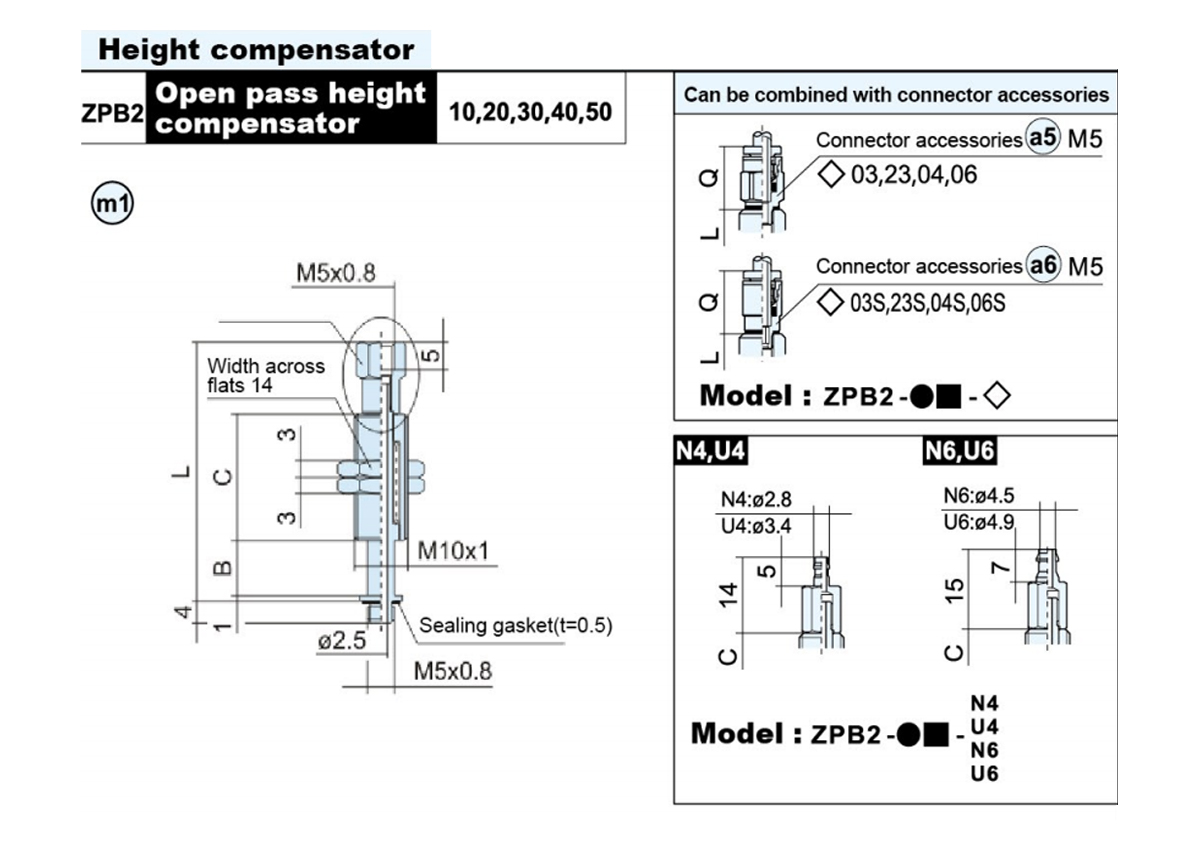

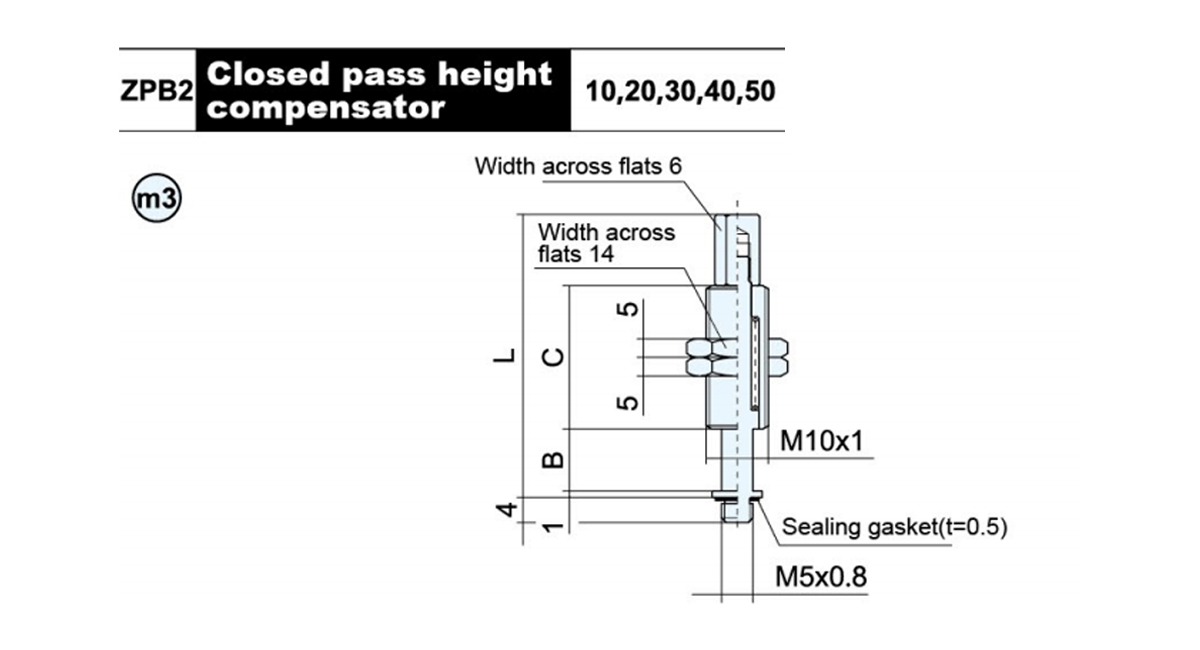

    Modellllllllllllllllllllllllllllll B C L ●vikt  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Höjdkompensatortyp:Rotativ(J),Kan inte rotera(K)
    ■Buffertslag (mm):10,20,30,40,50

    Modellllllllllllllllllllllllllllll B C L ●vikt(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Höjdkompensatortyp:Rotativ(J),Kan inte rotera(K)■Buffer stroke(mm):10,20,30,50
