CQM-serien tunn cylinder (styrstavstyp) Leverantörer

Hem / Produkter / Luftcylinder / Tunn cylinder / CQM-serien tunn cylinder (styrstavstyp)

CQM-serien tunn cylinder (styrstavstyp) CQM-serien tunn cylinder (styrstavstyp) CQM-serien tunn cylinder (styrstavstyp)
  • CQM-serien tunn cylinder (styrstavstyp)
  • CQM-serien tunn cylinder (styrstavstyp)
  • CQM-serien tunn cylinder (styrstavstyp)
Tunn cylinder

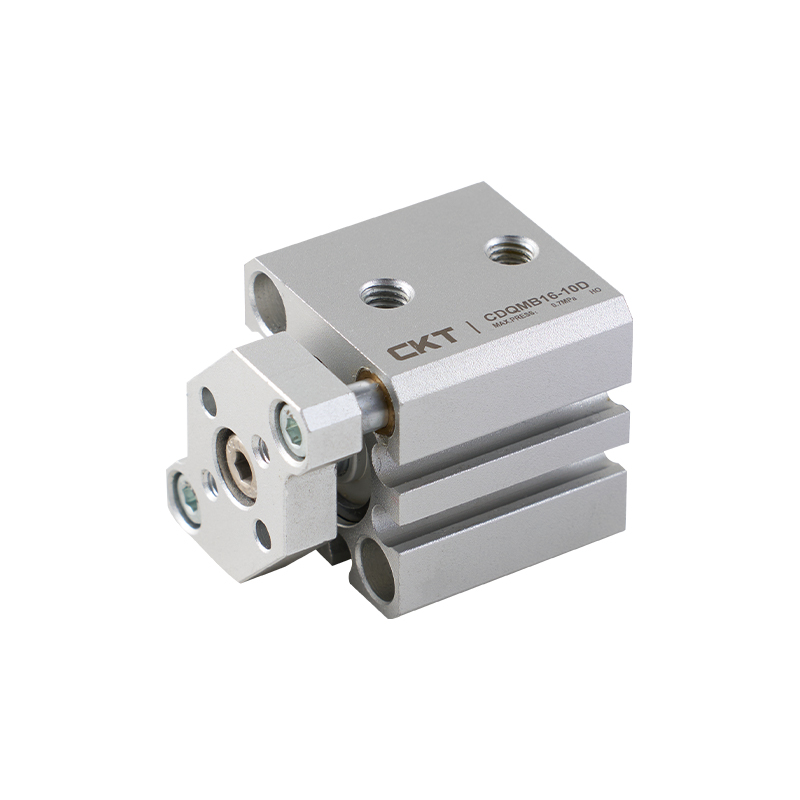

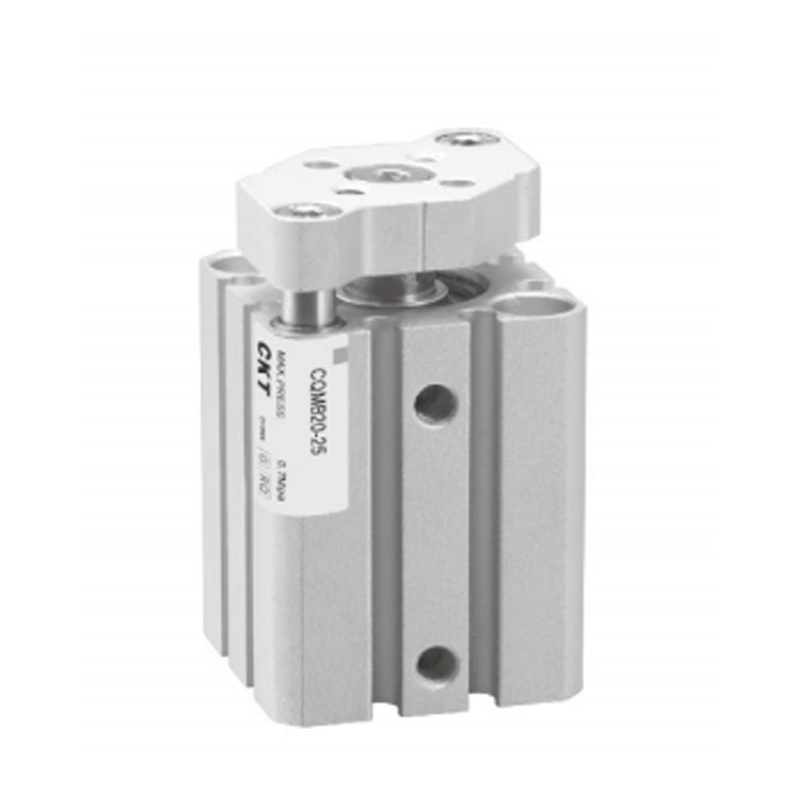

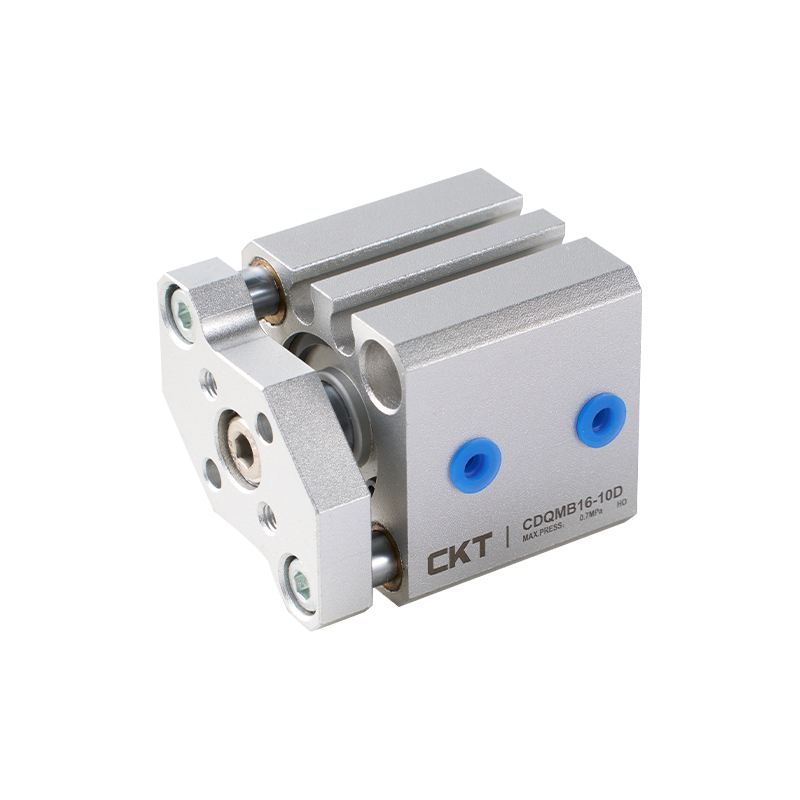

CQM-serien tunn cylinder (styrstavstyp)

CQM-seriens tunncylinder (styrstavstyp) är designad för styrning med hög styvhet och kompakta utrymmesförhållanden. Den integrerar laststöd och anti-torsionsfunktioner genom en dubbel styrstångsstruktur för att möta behoven av precisionspositionering.

1. Standardiserad och förstärkt struktur
Enligt JIS standardspecifikationer, antar den en integrerad design med dubbla styrstavar för att säkerställa strukturell styvhet och driftsstabilitet.

2. Utrymmesanpassning
Den kompakta kroppen minskar avsevärt kraven på installationsutrymme och är lämplig för utrymmesbegränsade automationsscenarier.

3. Komposit anti-excentrisk lastkapacitet
Det dubbla styrstångssystemet undertrycker samtidigt rotationsförskjutning, ger utmärkt anti-böjnings- och anti-torsionsprestanda och anpassar sig till asymmetriska belastningsförhållanden.

4. Hög belastningskompatibilitet
Styrstångsmekanismen kan bära stora rörelsebelastningar och sidokrafter, vilket minskar spänningseffekten av fribärande förhållanden på cylinderkroppen.

5. Precisionsstyrning
Ändens icke-rotationsnoggrannhet är ≤±0,2°, vilket säkerställer en linjär rörelsebana med hög precision.

6. Installationskompatibilitet
Huvudkroppens installationsdimensioner är kompatibla med standardserien med tunna cylindrar med samma specifikationer, vilket stöder snabbt utbyte eller uppgradering av utrustning.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：Ny tunn cylinder i CQS-serien
NÄSTA：CQ2-serien tunn cylinder (stor hålstorlek)

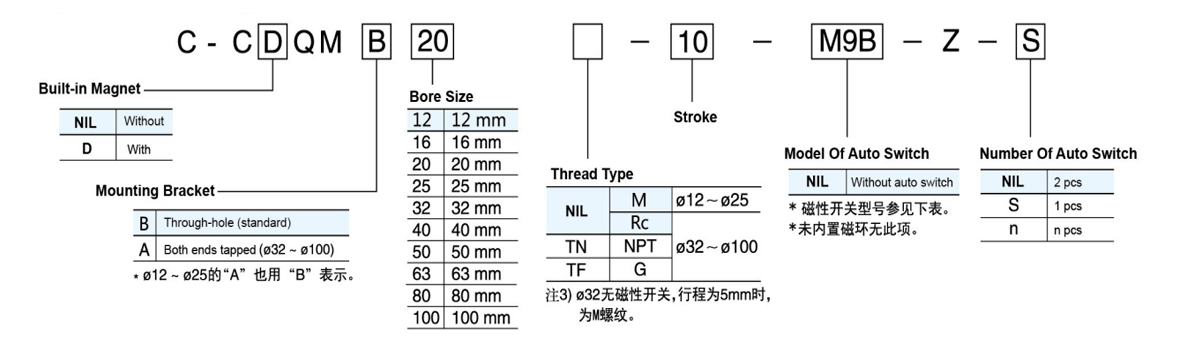

  • Åtgärd Enkelspö, dubbelverkande
    Max. Drifttryck 1,0   MPa
    Min. Drift
    Tryck     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Omgivnings- och vätsketemperatur Utan automatisk switch: -10~ 70 ℃, Med auto switch: -10 ~ 60 ℃ (Ingen frysning)
    Kudde Stötfångare på båda sidor
    Slaglängdstolerans 10 mm
    Kolvhastighet Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

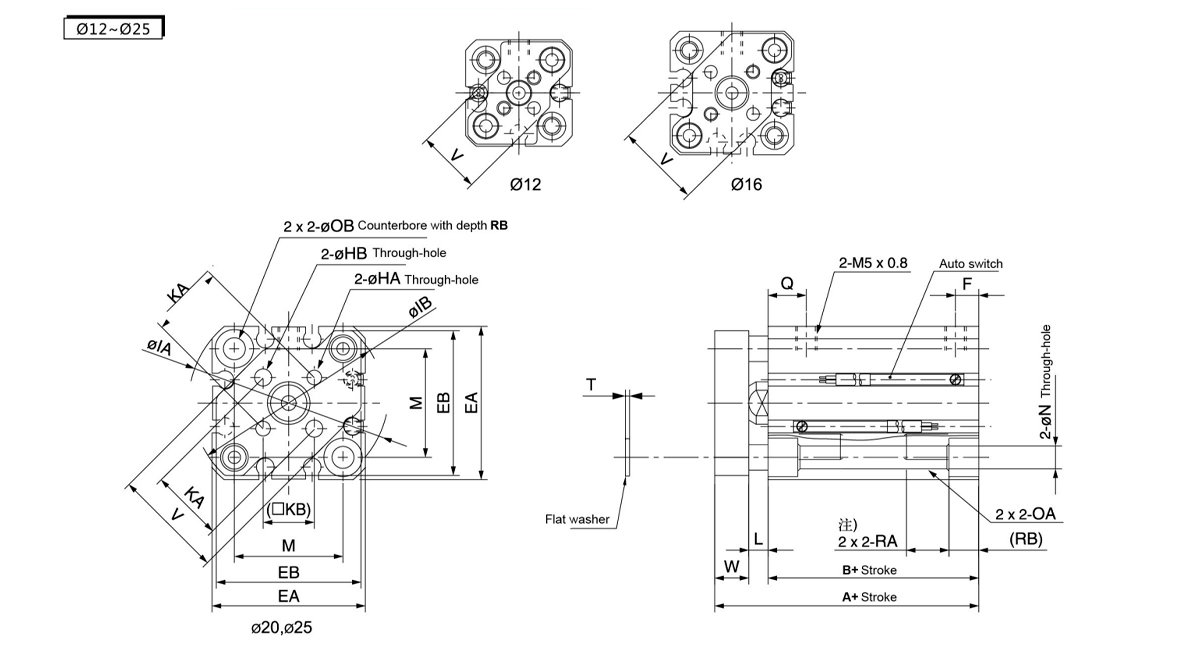

  • Bore
    Storlek
    (mm)     		Stroke
    Räckvidd
    (mm)     		Utan Auto Switch Med Auto Switch EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

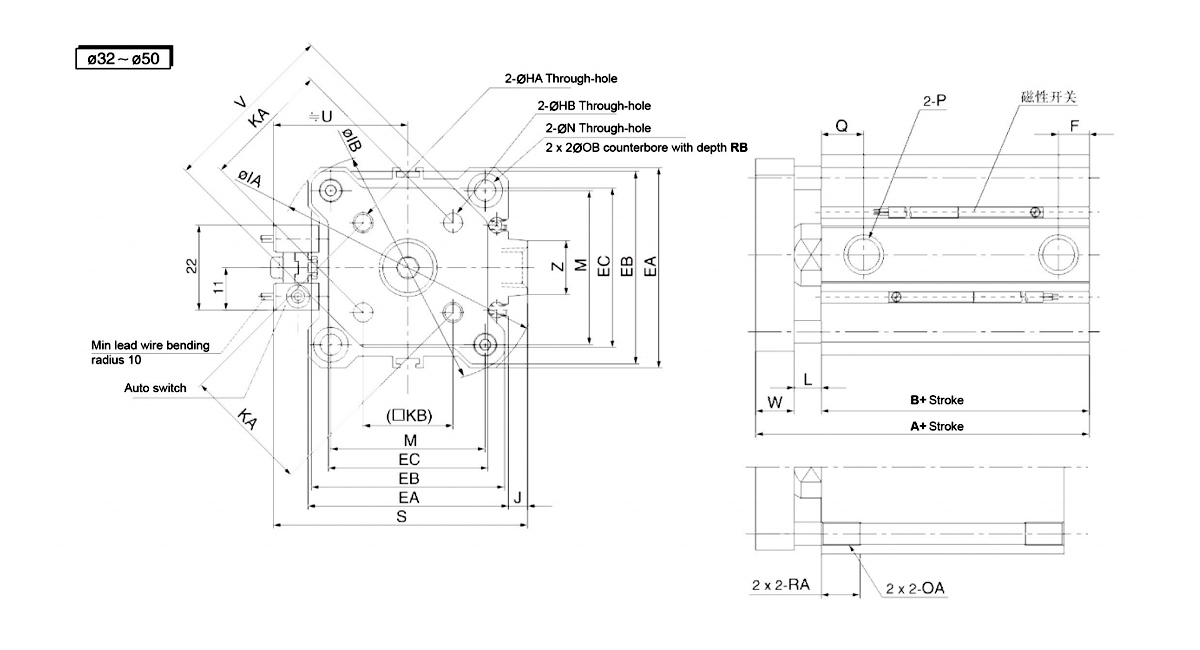

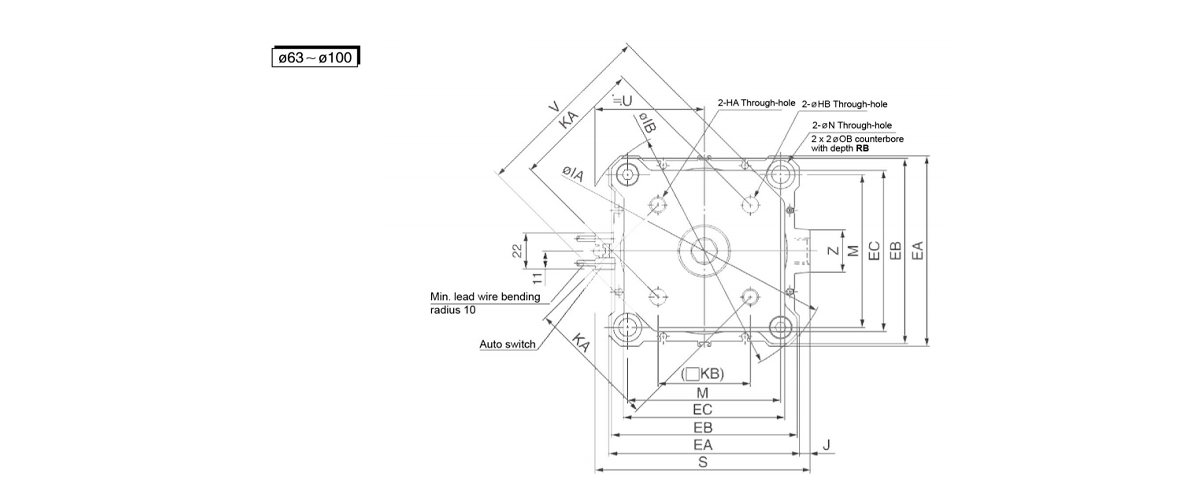

    Båda  ändar  Tapped  (C-CQMA)
    Borrstorlek
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Borrstorlek
    (mm)
    Slagområde
    (mm)     		Utan Auto Switch Med Auto Switch EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
