Ny tunn cylinder i CQS-serien Leverantörer

Hem / Produkter / Luftcylinder / Tunn cylinder / Ny tunn cylinder i CQS-serien

Ny tunn cylinder i CQS-serien Ny tunn cylinder i CQS-serien Ny tunn cylinder i CQS-serien
  • Ny tunn cylinder i CQS-serien
  • Ny tunn cylinder i CQS-serien
  • Ny tunn cylinder i CQS-serien
Tunn cylinder

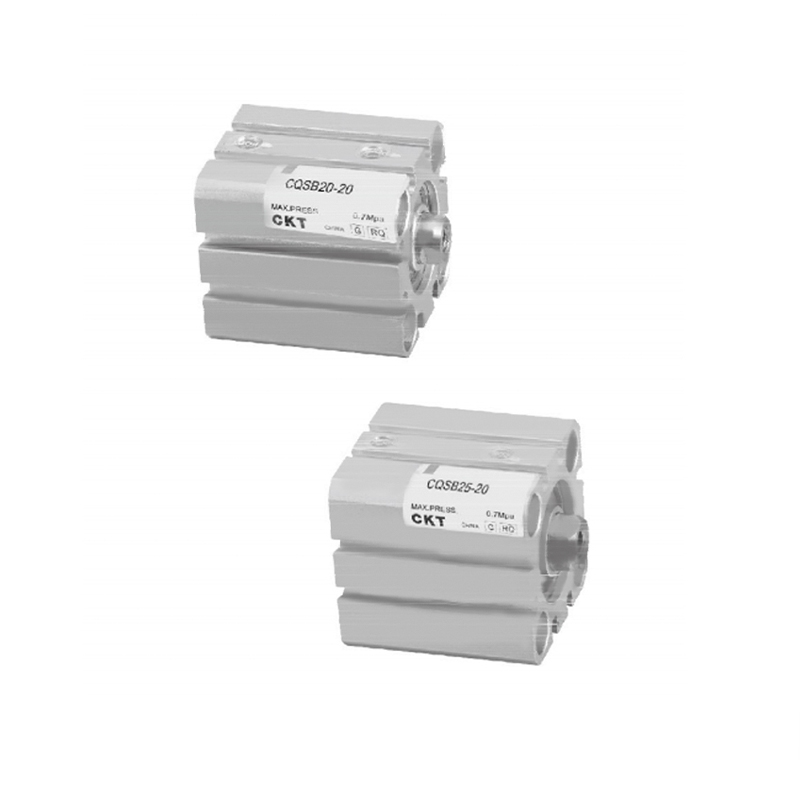

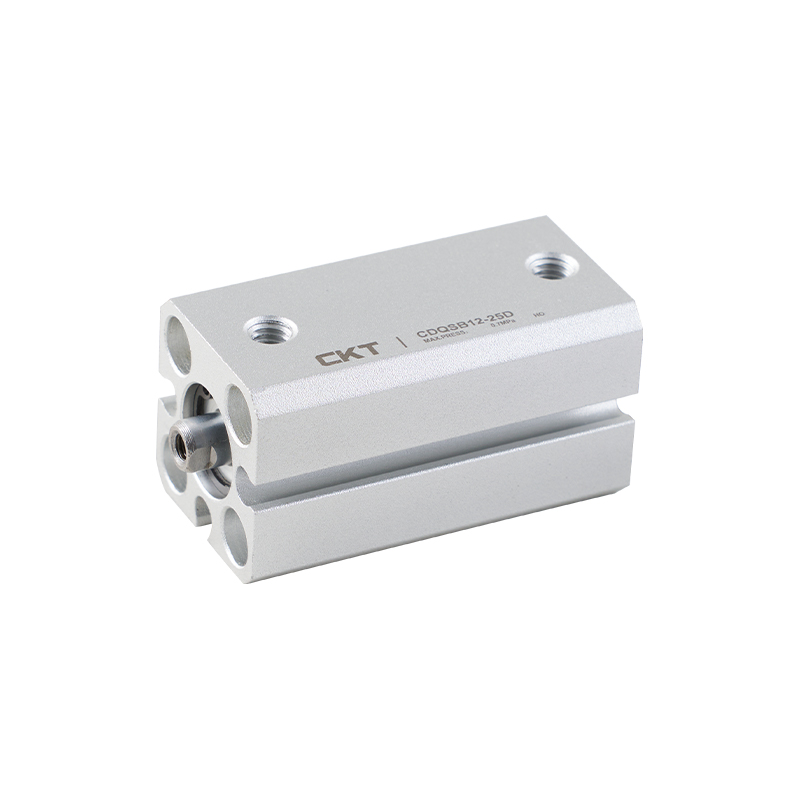

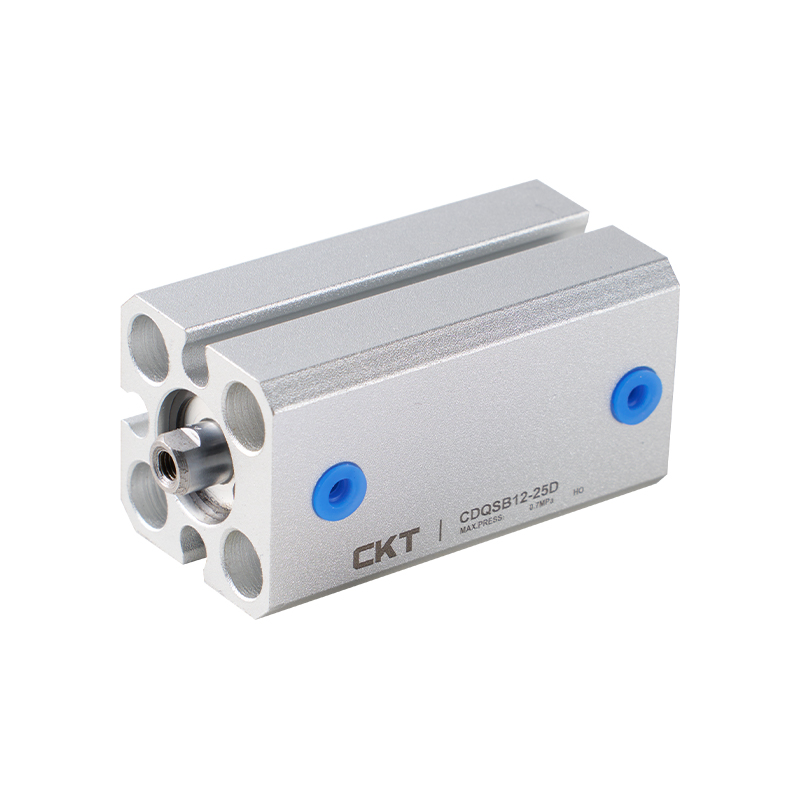

Ny tunn cylinder i CQS-serien

Som ett effektivt pneumatiskt ställdon inom området modern industriell automation har CQS-seriens nya tunncylinder uppnått en samordnad optimering av utrymmesbeläggning och funktionell konfiguration genom strukturell innovation, vilket ger en mer flexibel drivlösning för kompakt utrustningslayout.

1. Design för kompatibilitet med flera riktningar
Cylinderkroppen integrerar ett flerdimensionellt installationsgränssnitt för magnetomkopplare. Bland dem ger specifikationen för liten cylinderdiameter en trevägsinstallationsreferensyta, och specifikationerna för medelstor och stor cylinderdiameter utökas till ett fyrsidigt installationsläge inklusive portreferensytan, vilket avsevärt förbättrar layoutfriheten och anpassningsförmågan för avkänningselementet.

2. Arkitektur för optimering av utrymmesutnyttjande
Genom att anta en kompakt konfiguration med positiv kompression är de viktigaste rörelsekomponenterna topologiskt optimerade. Under förutsättningen att upprätthålla standardutgångsprestanda reduceras den axiella och radiella utrymmesupptagningen samtidigt, vilket effektivt frigör utrustningens inre utrymmesresurser.

3. Sammansatt installationsstruktur
Basen integrerar genomgående hål och gängade inbäddade dubbla installationshållare. Genom modulär gränssnittsdesign är den kompatibel med anslutningskraven för vanliga mekanismer, minskar komplexiteten i systemintegration och stöder snabb implementering i flera scenarier.

E-post: manager@cktworld.com
Ladda ner
FÖREGÅENDE：SDA Series Tunn Cylinder
NÄSTA：CQM-serien tunn cylinder (styrstavstyp)

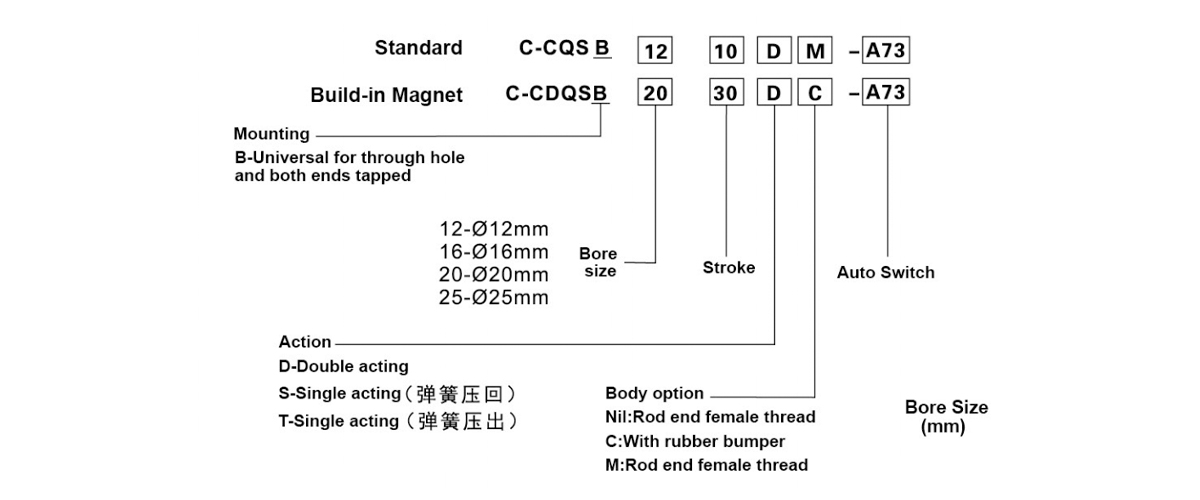

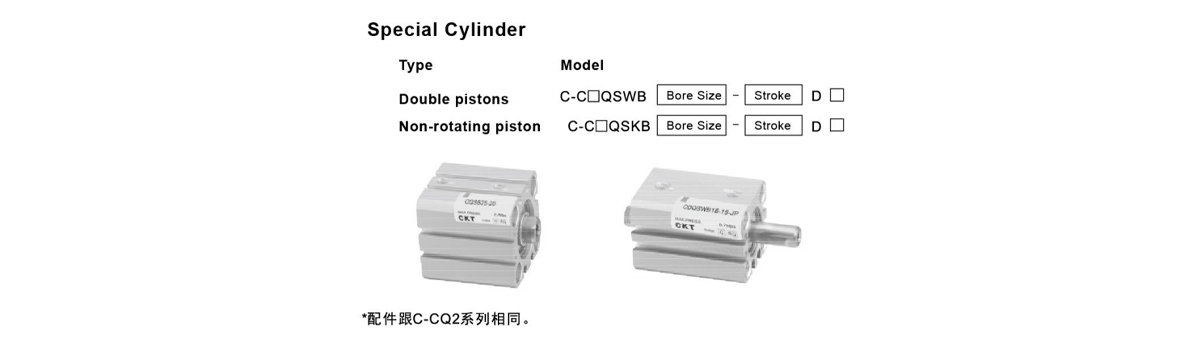

  • Borrstorlek (mm) 12 16 20 25
    Vätska Luft
    Åtgärd Dubbelverkande, Enkelverkande: Vårretur/förlängning
    Bevistryck 1.5MPa{15.3kgf/cm²}
    Max. Drifttryck 1.0MPa{10.2kgf/cm²}
    Omgivnings- och vätsketemperatur -10℃~60℃
    Stångändtråd Invändig gänga (Standard), Hangänga (Tillval)
    Kudde Noll
    Kolvhastighet 50~500 mm/s
    Slaglängdstolerans 1
    *Smörjning Krävs inte
    Montering Genomgående hål, båda ändar gängade (Universal)
    Portstorlek M5×0,8
    *Använd ISOVG32 om du vill använda smörjning.

  • Slag/modell  av  Auto  Switch
    Borrstorlek
    (mm)     		Standardslag (mm) Auto Switch
    Dubbelverkande Singelverkande Typ av tunnelinstallation
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

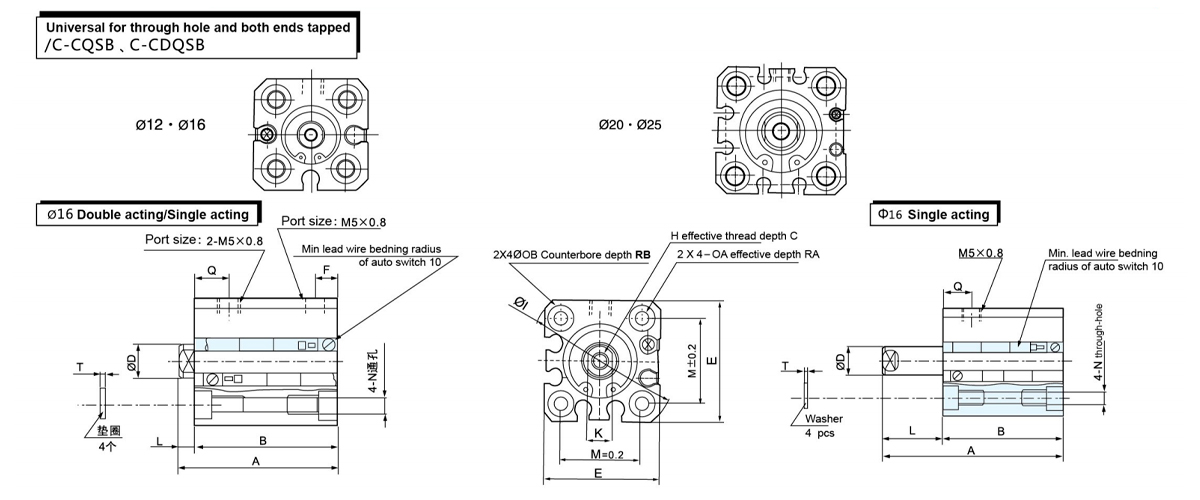

  • Dimension för dubbelverkande/enkelverkande
    Tillämplig
    Borrstorlek
    (mm)     		Standard
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1,0 9 10 7 1 9
    25 12 12 40 M6×1,0 52 10 28 5.4 M6×1,0 9 10 7 1 11

    Dubbelverkande (ST=Stroke)
    Tillämplig
    Borrstorlek
    (mm)     		Stroke
    Räckvidd
    (mm)     		Grundläggande typ Inbyggd magnet
    A B F L Q A B
    12 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5~50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5~50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Enkelverkande (ST=Stroke)

    Tillämplig
    Borrstorlek
    (mm)
    Stroke
    Räckvidd
    (mm)     		Standard Inbyggd magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5


    Tillämplig
    Borrstorlek

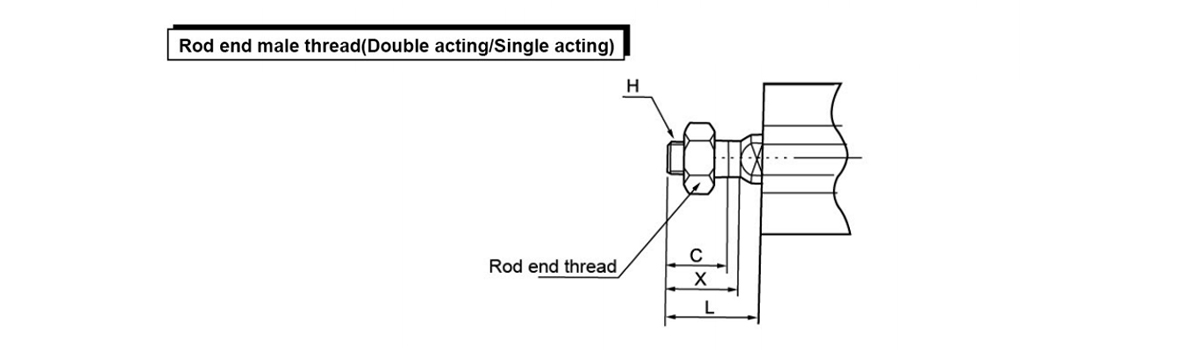

    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

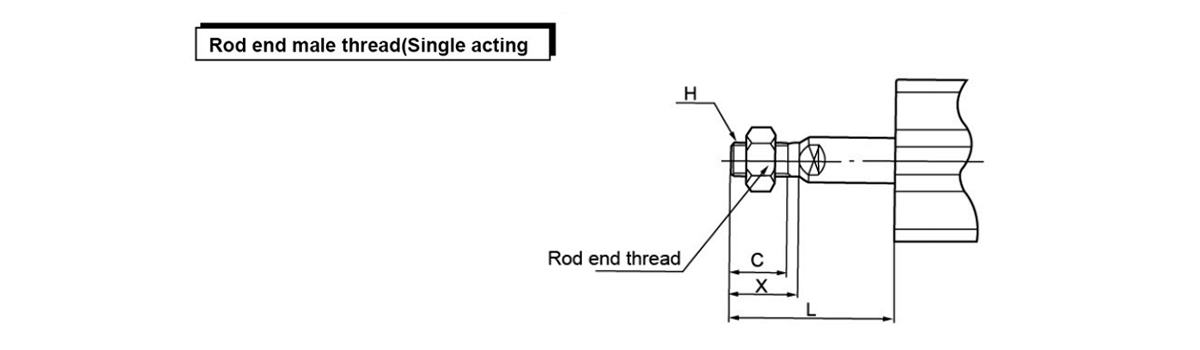

    Tillämplig
    Borrstorlek
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Enkelverkande (ST=Resplan)

    Tillämplig
    Borrstorlek
    (mm)
    Stroke
    Räckvidd
    (mm)     		Standard Inbyggd magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
